M3规格杆端关节单球铰接连接件

这款M3规格的单球铰接接头，是轻载传动链路里十分常见的铰接连接件，日常在小型自动化执行机构、航模操纵连杆、精密检测设备微调机构、小型气动元件连接端都能见到它的应用场景。从结构设计逻辑来看，它采用杆端外螺纹加内嵌球衬的组合结构，一端的内螺纹孔用于对接对应规格的调节螺杆，通过螺纹旋合长度的调整，可以微调整个连杆的总工作长度，满足装配时的尺寸公差补偿需求；另一端的球窝结构内嵌铜质球衬，铜衬自带的自润滑特性可以在无额外润滑的工况下，保证铰接转动的顺畅度，同时降低铰接副的磨损速率，延长部件的实际使用寿命。

从安装边界来看，杆身部分采用等直径圆柱结构，外径匹配M3螺纹的标准杆径尺寸，安装时穿过对应安装板的过孔后，可通过标准六角螺母锁紧固定，球头端的外圈直径控制在紧凑尺寸范围内，转动时的最大摆动半径不会超出杆身外径过多，适合安装空间局促的紧凑机构内部。球头内孔为光孔设计，可通过销轴与被连接件实现铰接，允许连接端在一定锥角范围内做任意方向的偏摆，补偿装配过程中出现的同轴度误差，避免连杆在运动过程中出现卡滞、别劲的问题，这一点在多连杆联动的机构中尤为重要——很多小型设备的连杆传动故障，都是因为铰接件无法补偿安装误差，导致运动过程中产生额外的内应力，长期交变载荷下出现螺杆断裂或者连接松脱的问题。

设计时特意将球窝外圈与杆身设计为一体式结构，相比装配式的杆端关节，整体结构的抗冲击性能更好，在频繁往复摆动的工况下不会出现球窝与杆身松脱的问题。内嵌的铜质球衬与钢制球头的摩擦副匹配性经过实际工况验证，在轻载、中等摆动频率的使用场景下，磨损量控制在合理范围内，不需要频繁维护更换。杆身的内螺纹采用标准M3公制粗牙螺纹，通用性强，不需要定制特殊规格的对接螺杆，现场装配时可以直接使用标准紧固件完成组装，降低备件采购和装配的成本。

在实际选型过程中，需要注意这款接头的额定载荷匹配，它仅适用于轻载传动场景，比如小型风门的操纵连杆、设备面板的锁止联动机构、3D打印机的调平机构连杆、航模的舵机传动连杆等，不能用于重载工程机械的传动铰接部位。安装时需要注意球头的摆动角度不能超过设计允许的最大锥角，否则会导致球衬从球窝中脱出，造成机构失效；螺纹对接时需要在螺纹段添加适量的螺纹锁固胶，避免设备运行过程中的振动导致螺纹连接松脱，尤其是在往复运动频繁的机构中，螺纹防松是装配时必须考虑的工艺细节。另外铜质球衬虽然具备自润滑特性，但在长期高频率摆动的使用场景下，可以定期添加少量润滑脂，进一步降低摩擦阻力，减少磨损量，延长部件的更换周期。

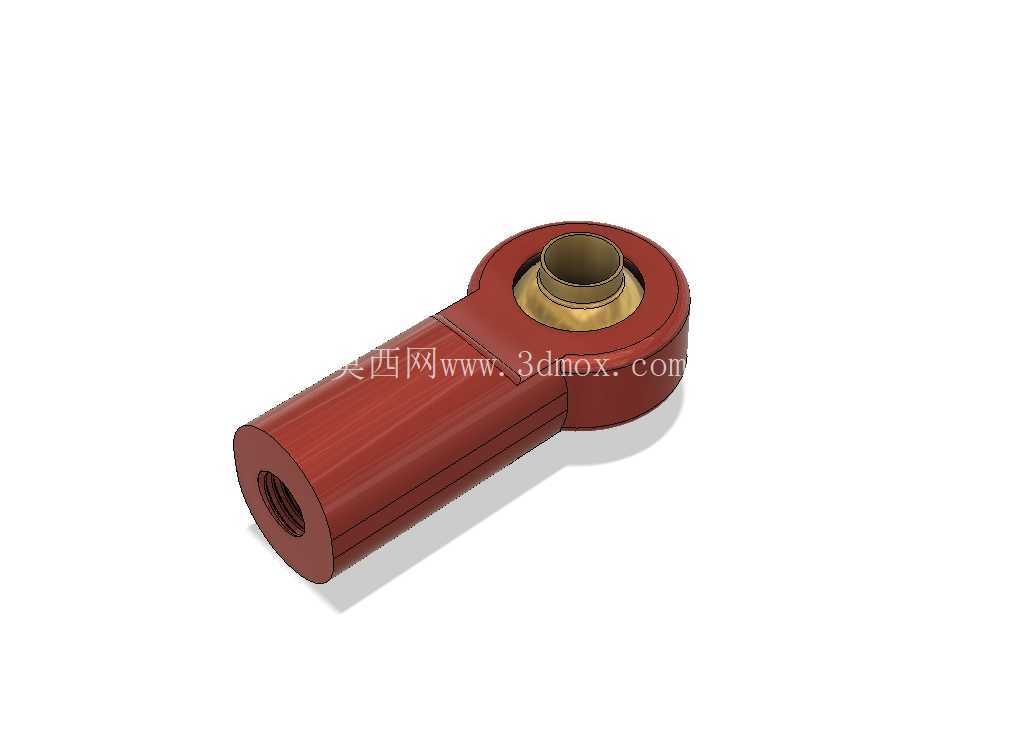

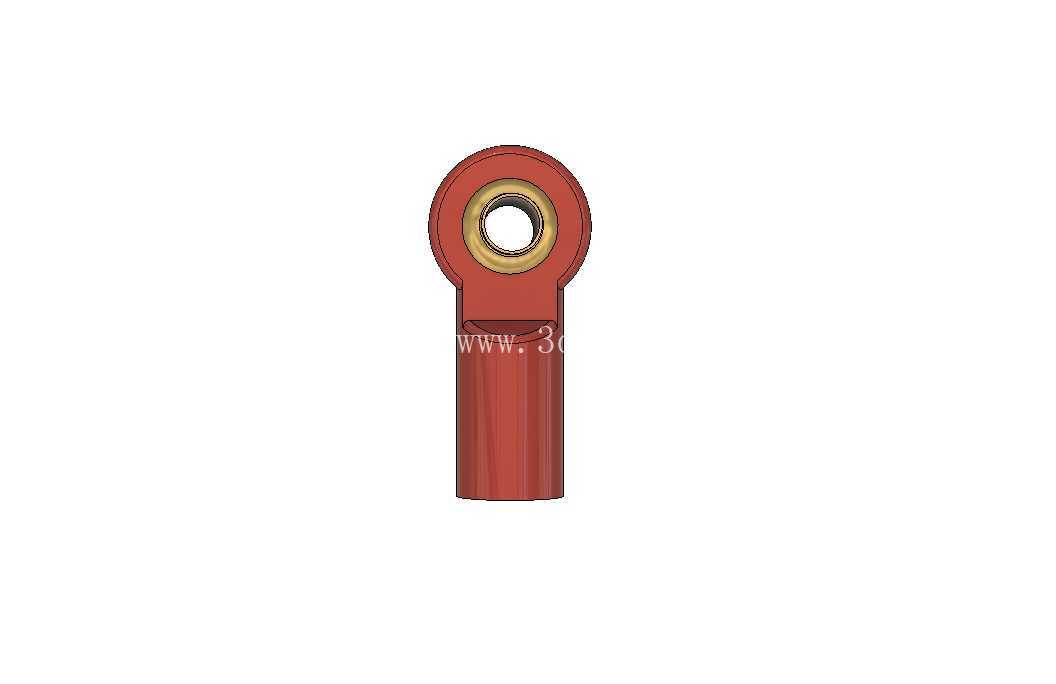

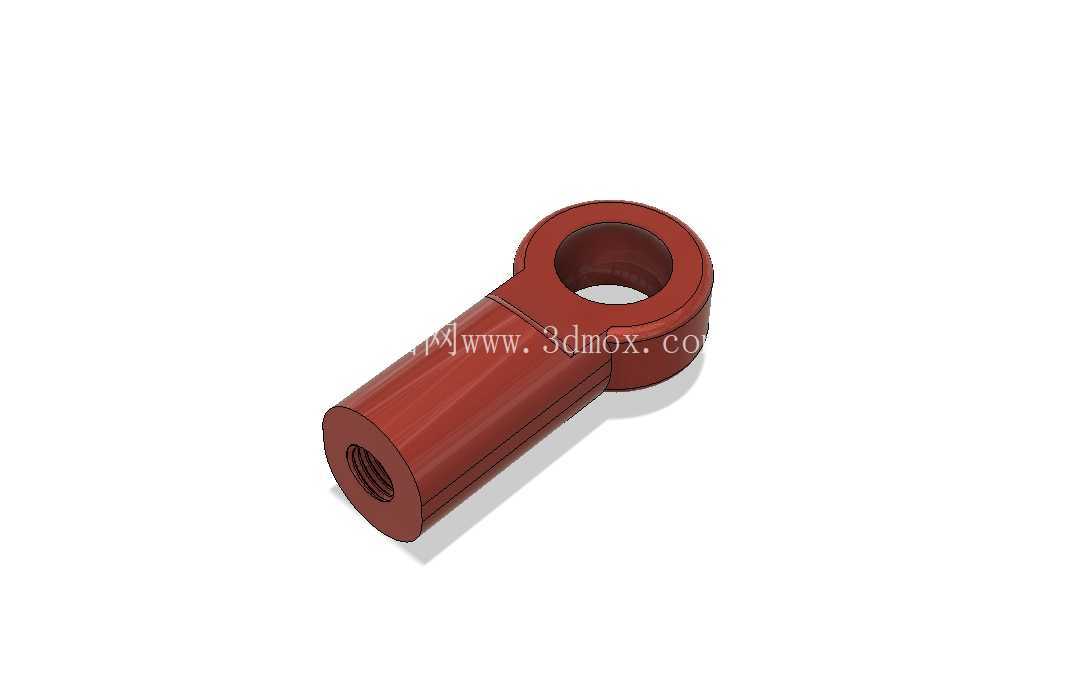

从建模细节来看，模型还原了实物的所有关键装配特征：杆身端部的内螺纹退刀槽、球窝与铜衬的配合台阶面、球头内孔的倒角、杆身外圆的装配基准面都做了准确的还原，导入装配环境后可以直接完成虚拟装配，验证相邻部件的干涉情况，检查运动过程中球头摆动时是否会和周边结构产生碰撞，提前在设计阶段规避装配干涉问题，减少后续实物打样的修改次数。
