脚踏气动式捕手工装结构设计

在压铸车间的上下料工位、机加工工序间的工件转运环节，这类脚踏控制的气动捕手是一线操作岗非常实用的辅助工装，完全适配单人操作的作业场景，不需要额外占用手部去操作控制开关，操作人员可以双手持握工件完成定位、调整，仅通过脚部踩踏就能完成捕手的开合动作，大幅降低重复取放料的动作幅度，减少长时间作业的疲劳感。

整套机构的动力来源为压缩空气，底部的脚踏阀通过气路连接立式支架下部的气动执行组件，踩下脚踏踏板时气路导通，执行端带动上部的夹持臂完成闭合夹持动作，松开踏板后气路换向，夹持臂在复位件作用下自动张开，整个动作逻辑简单直接，没有复杂的电控元件，在车间多粉尘、多切削液飞溅的环境下故障率极低，日常维护仅需要定期检查气路接头密封性、清理气动元件表面的积尘即可，不需要专业的电控调试技能，一线设备维护人员就能完成日常保养。

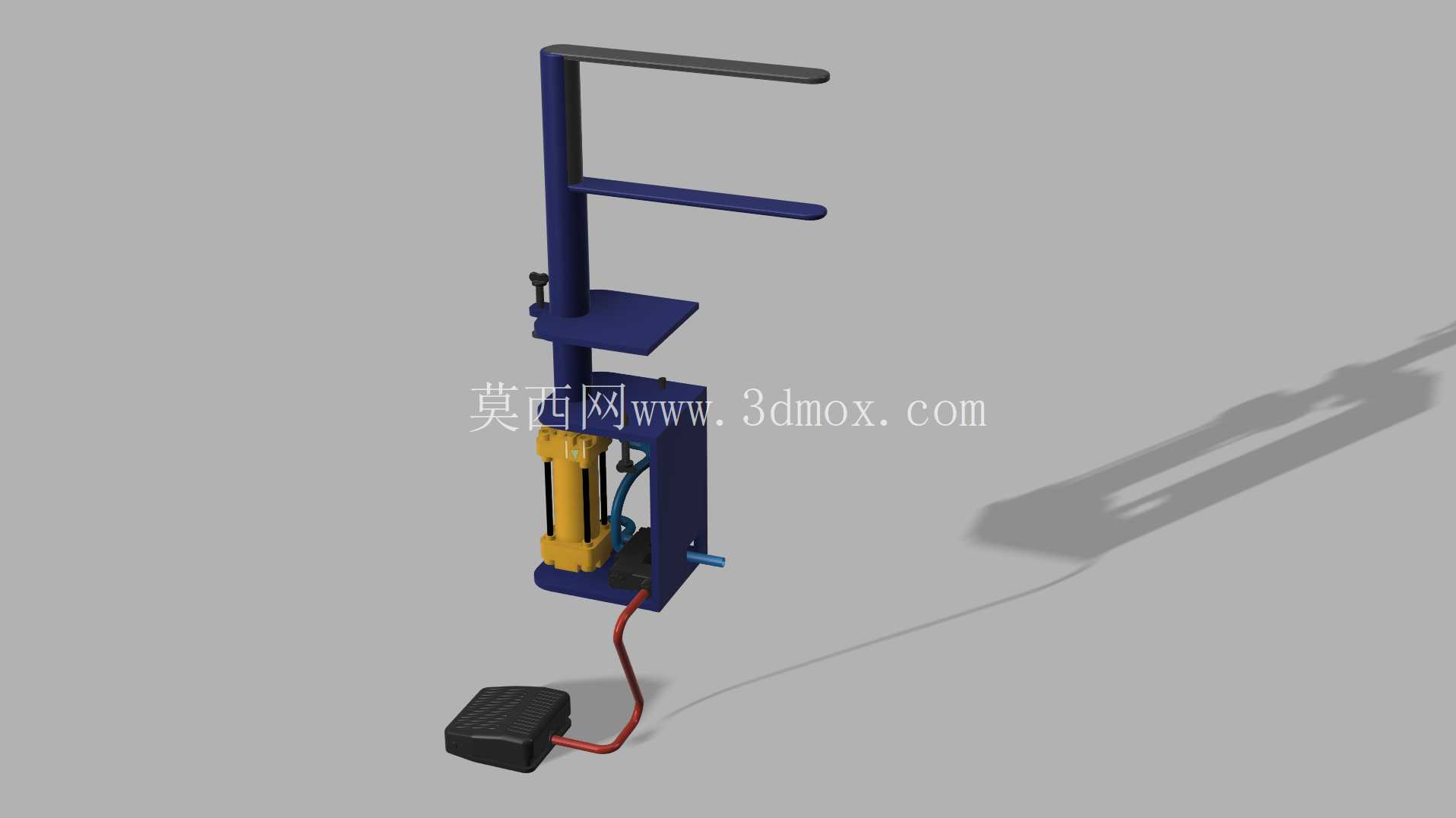

从结构设计层面看，整套捕手采用立式落地安装形式，底部为方形安装基座，可以通过膨胀螺栓直接固定在工作台侧边或者地面的预埋钢板上，安装边界不需要预留过大的操作空间，整体占地范围仅略大于脚踏开关的摆放区域，立式主支架采用矩形型钢焊接加工，表面做喷塑防锈处理，能够适应车间内的潮湿、多油污环境。支架上部设置两层平行的悬臂结构，作为夹持动作的固定支撑端，悬臂长度根据常见的压铸工件、小型机加工件的尺寸范围设计，开合行程可以覆盖常规150mm以内的工件夹持需求，悬臂末端做圆弧过渡处理，避免夹持过程中刮伤工件表面。

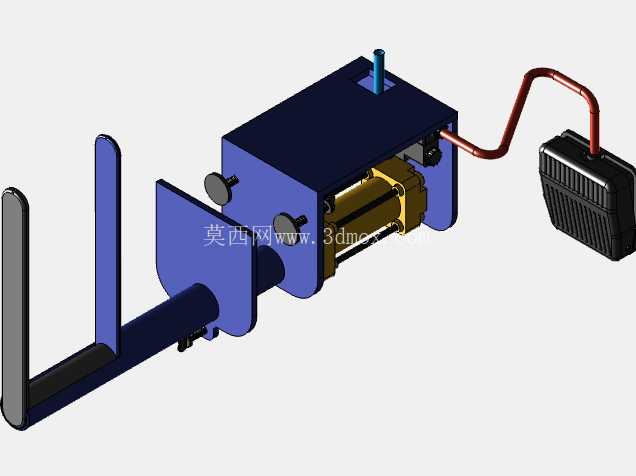

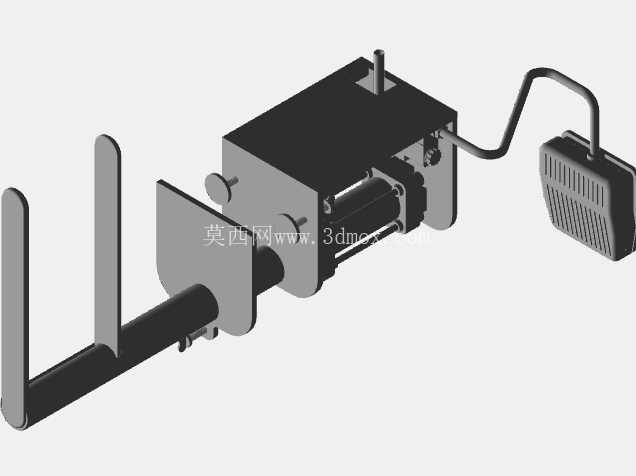

气动执行组件集成安装在主支架的中下部，气缸的活塞杆通过连杆机构与上部的活动压臂连接，将气缸的直线往复运动转换为压臂的摆动开合动作，连杆的铰接点位置经过反复调校，保证夹持力均匀分布在两个悬臂的接触面上，不会出现局部压力过大导致工件变形的问题，气路管线采用外包阻燃波纹管防护，从支架内部走线，避免作业过程中工件剐蹭、高温铝屑飞溅损坏气管。脚踏开关采用重型工业级设计，外壳为铸铝材质，踏板表面设置防滑纹路，即使操作人员鞋底沾有切削液或者油污，踩踏时也不会出现打滑问题，连接脚踏阀与主气缸的气管预留足够的活动余量，允许操作人员根据自身的作业习惯调整脚踏开关的摆放位置，不需要重新布设固定气路。

在实际应用中，这类气动捕手不仅可以用于压铸工序的取件作业，也可以适配小型焊接工位的工件固定、装配工序的零件夹持等场景，只需要根据工件的外形更换悬臂末端的夹持垫块，就可以适配不同形状、不同材质的工件夹持需求，不需要对整体结构做大规模改动。设计过程中充分考虑了作业的安全性，气路系统设置了过载保护阀，当夹持力超过设定阈值时会自动泄压，避免夹持力过大损坏工件或者夹伤操作人员，同时整套机构的活动部件都设置在支架内侧，没有外露的铰接缝隙，减少作业过程中衣物、手套被卷入的风险。

从安装尺寸来看，整套设备的总高度控制在1100mm左右，刚好适配常规站立作业的操作高度，操作人员不需要弯腰或者抬手就可以完成工件的取放动作，上部悬臂的最低位置距离安装基准面约700mm，预留了足够的工件摆放空间，即使是带浇口的压铸毛坯件，也可以轻松放置到夹持位置。主支架的侧边设置了气路压力调节旋钮，可以根据不同工件的材质特性调整夹持力大小，比如夹持薄壁铝件时调低气压避免压痕，夹持较重的钢件时调高气压保证夹持稳定性，调节过程不需要拆卸任何部件，直接旋转旋钮就可以实时调整压力，操作非常便捷。
