树脂构件对接用对开式抱紧固定夹具结构

在树脂基复合材料构件的现场拼接、粘接固化工序中，这类对开式抱紧固定结构是一线装配工位常用的辅助定位工装，主要作用是在两组半圆柱状树脂坯件完成涂胶对接后，提供周向均匀的抱紧约束力，避免胶层固化过程中坯件出现错位、开缝、周向偏转等问题，相比传统的扎带捆扎、胶带缠绕固定方式，该结构的约束刚度更均匀，不会在树脂坯件表面留下压痕或胶渍残留，尤其适配表面质量要求较高的透明树脂、改性环氧树脂类构件的粘接作业。

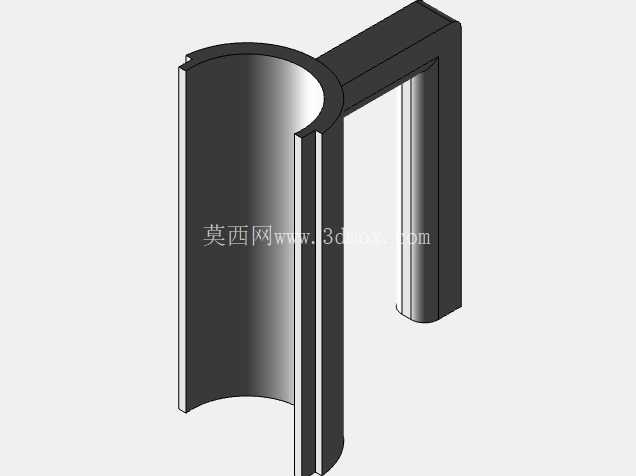

从结构形态来看，该工装采用对称对开的半圆弧抱紧主体设计，两个半圆弧瓣的内侧曲率与待固定树脂构件的外圆柱面完全匹配，单边抱紧面的轴向覆盖长度可根据待对接构件的直径调整，确保胶接接缝位置处于抱紧面的轴向中心区域，让胶层固化过程中受到的轴向、周向约束力均匀分布，不会出现局部应力集中导致的构件变形。每片半圆弧瓣的外侧延伸出L型的支撑定位臂，臂体末端为平直的安装基准面，可直接贴合在装配工作台的定位槽内，也可通过侧面的锁紧孔穿装快拆销钉，实现两个半圆弧瓣的快速合拢与锁紧，无需额外配备扳手等工具，单人即可在10秒内完成装夹或拆卸动作，适配小批量多批次的树脂构件装配作业节奏。

设计过程中首先要确认的是待固定树脂构件的外径公差，半圆弧抱紧面的内径尺寸需比构件外径大0.1-0.15mm，预留出胶层溢出的容纳空间，避免合拢过程中刮蹭构件表面未固化的胶层；L型支撑臂的厚度需根据抱紧力需求核算，若用于直径100mm以上的树脂构件，臂体厚度需不小于8mm，避免锁紧时臂体出现形变导致抱紧力不足，若用于小直径构件，可适当减薄臂体厚度以降低工装整体重量。两个半圆弧瓣的对接面处设计有定位止口，合拢时止口先完成导向定位，再进行锁紧，可避免两个瓣体出现错位导致的抱紧面不同心问题，止口的配合间隙控制在0.05mm以内，既保证装配顺畅，又不会出现过大的定位偏差。

安装边界方面，该工装的整体占用空间由L型支撑臂的外伸长度决定，通常支撑臂的外伸长度为半圆弧瓣半径的1.2倍，确保工装放置在工作台面上时具备足够的抗倾覆能力，不会因构件自重出现侧翻；支撑臂底面的平面度需控制在0.02mm以内，保证放置时的贴合度，若需要在流水线上使用，可在支撑臂底面加装磁吸座，直接吸附在铁质工作台面上，进一步提升装夹稳定性。在实际使用场景中，该结构不仅可用于树脂构件的粘接固定，也可适配圆柱状薄壁管材的对接定位、小型圆柱工件的喷涂遮挡固定等工序，通过更换不同内径的半圆弧瓣，即可快速适配不同直径的工件，具备较强的通用适配性。

结构细节上，半圆弧瓣的两端边缘做了R1的圆角过渡，避免装拆过程中锐边划伤工件表面或操作人员手部；支撑臂的拐角处设置了三角形加强筋，提升臂体与半圆弧瓣连接位置的结构强度，避免反复装夹后出现应力断裂；锁紧位置设计在支撑臂的末端，力臂长度最大化，操作人员仅需施加较小的锁紧力即可获得足够的抱紧力，降低长时间作业的操作疲劳感。针对不同材质的待固定工件，还可在半圆弧瓣的内侧粘贴硅胶垫、毛毡垫等缓冲层，进一步避免硬质工装对工件表面造成压伤，缓冲层的厚度通常控制在1-2mm，过厚会导致抱紧内径偏差过大，影响定位精度。
