适配37GB齿轮箱的M4锁紧六角联轴器

在小型传动系统的搭建与维护场景中，这类六角联轴器是解决电机与齿轮箱轴系同轴传动的核心连接件，尤其适配37GB系列齿轮箱的输入轴连接需求，常见于小型自动化设备、桌面级传动机构、小型电动执行器的动力传递环节。这类联轴器的核心作用是在电机输出轴与齿轮箱输入轴之间建立刚性传动连接，传递额定扭矩的同时，抵消两轴之间微小的安装同轴度误差，避免轴系因硬对中偏差产生的额外径向载荷，延长电机与齿轮箱的轴承使用寿命。

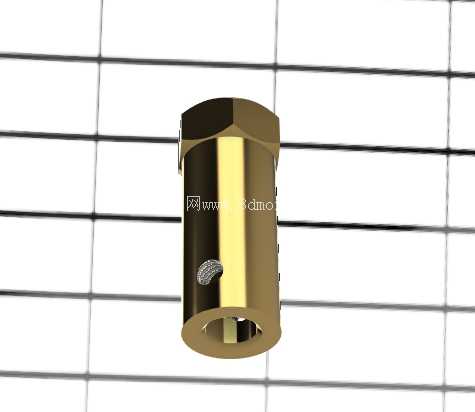

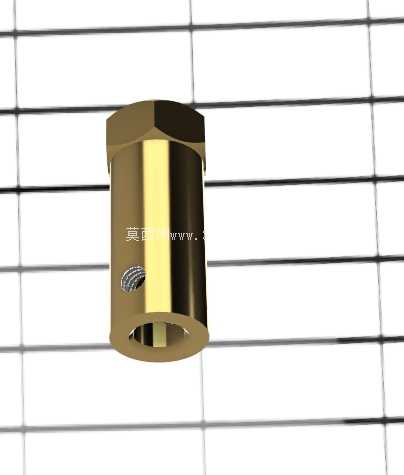

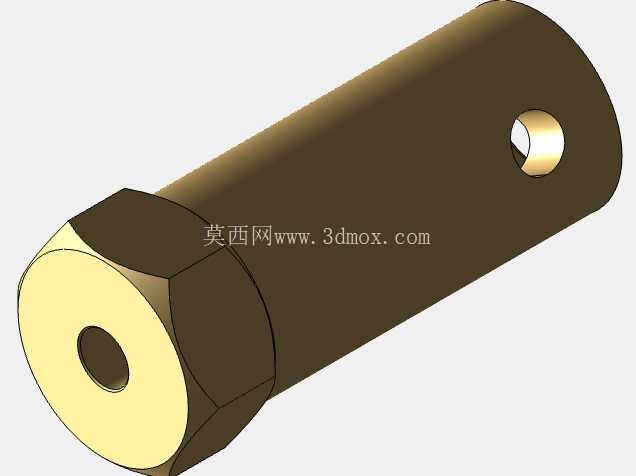

从结构设计来看，这款联轴器采用一体式六角柱身结构，一端为内六角孔适配齿轮箱侧的六角输出轴，另一端为内径6毫米的光滑圆孔，用于套接电机输出轴，侧壁开设M4螺纹孔，通过紧定螺钉实现轴与联轴器的径向锁紧，防止传动过程中轴与联轴器发生相对滑动。整体长度控制在30毫米，这个尺寸是经过实际装配验证的边界值，既能够保证与37GB齿轮箱输入侧的安装空间不发生干涉，又能给电机轴提供足够的套接深度，避免套接长度不足导致的轴端受力集中、传动打滑问题。六角端的外形尺寸完全匹配37GB系列齿轮箱的标准输入接口，不需要额外加工转接件，直接套接即可完成初步定位，降低现场装配的调整难度。

设计过程中需要重点考量几个工程细节：首先是内孔与六角孔的同轴度公差，必须控制在0.02毫米以内，否则装配后会出现轴系跳动，传动过程中产生周期性振动，不仅会带来运行噪音，长期使用还会导致齿轮箱内齿轮啮合偏载，打齿失效的概率大幅提升。其次是M4紧定螺钉孔的位置，设置在距离圆孔端8毫米的位置，这个位置刚好对应电机轴插入后的有效接触段中点，锁紧时螺钉的顶紧力能够均匀作用在轴的圆周方向，不会因为顶紧位置偏在轴端导致轴被顶弯，也不会因为太靠近六角端导致套接长度不足。联轴器的外壁采用黄铜材质加工，一方面黄铜的自润滑特性能够在轻微摩擦工况下减少磨损，另一方面黄铜的强度足够传递37GB齿轮箱适配的555电机的额定扭矩，不会出现传动过程中联轴器断裂的问题，同时黄铜的加工性能好，批量生产时尺寸一致性容易保证。

实际安装时需要注意几个边界条件：首先电机轴的外径公差需要控制在h7级别，与联轴器6毫米内孔的H8公差形成间隙配合，装配时不需要大力敲击即可轻松套入，同时配合间隙不会超过0.03毫米，避免传动回程差过大。其次紧定螺钉的锁紧扭矩需要控制在1.2N·m左右，扭矩过大会导致螺钉滑丝或者联轴器侧壁变形，扭矩过小则会出现传动打滑，无法有效传递动力。另外联轴器安装完成后，需要手动盘动轴系检查转动是否顺畅，没有卡滞点之后再通电运行，首次运行半小时后需要再次检查紧定螺钉是否松动，因为初始运行阶段轴与联轴器的接触应力会重新分布，容易出现螺钉预紧力下降的情况。

这类联轴器相比顶丝式直孔联轴器，六角端的传动接触面更大，能够传递的扭矩比同尺寸的纯顶丝直孔联轴器高40%左右，特别适合37GB齿轮箱搭配555电机这类需要正反转频繁切换的工况，正反转切换时六角面的贴合能够瞬间传递扭矩，不会出现顶丝连接常见的反向间隙累积问题，长期运行的传动精度保持性更好。同时整体结构没有多余的凸起部件，安装后外轮廓为规则六角柱，在狭小的设备内部空间中不会和周边的线束、结构件发生刮碰，适合集成在空间紧凑的小型设备内部。
