适配GX系列小型通用汽油机的飞轮结构

这款飞轮是小型通用汽油机动力系统里的核心储能部件，主要适配160cc排量级别的单缸四冲程汽油机，在园林机械、小型发电机组、微耕设备、便携工程作业机具上都有广泛的应用场景。单缸汽油机的做功行程存在明显的动力输出脉冲，曲轴转速会在做功冲程快速攀升，在排气、进气、压缩三个非做功冲程出现转速回落，飞轮依靠自身转动惯量储存做功冲程的多余能量，在非做功阶段释放动能带动曲轴平稳越过止点，保证整机运转的连续性，避免出现转速大幅波动甚至熄火的问题。

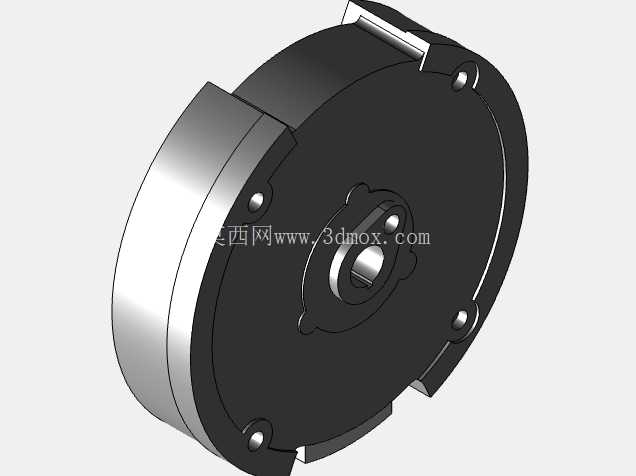

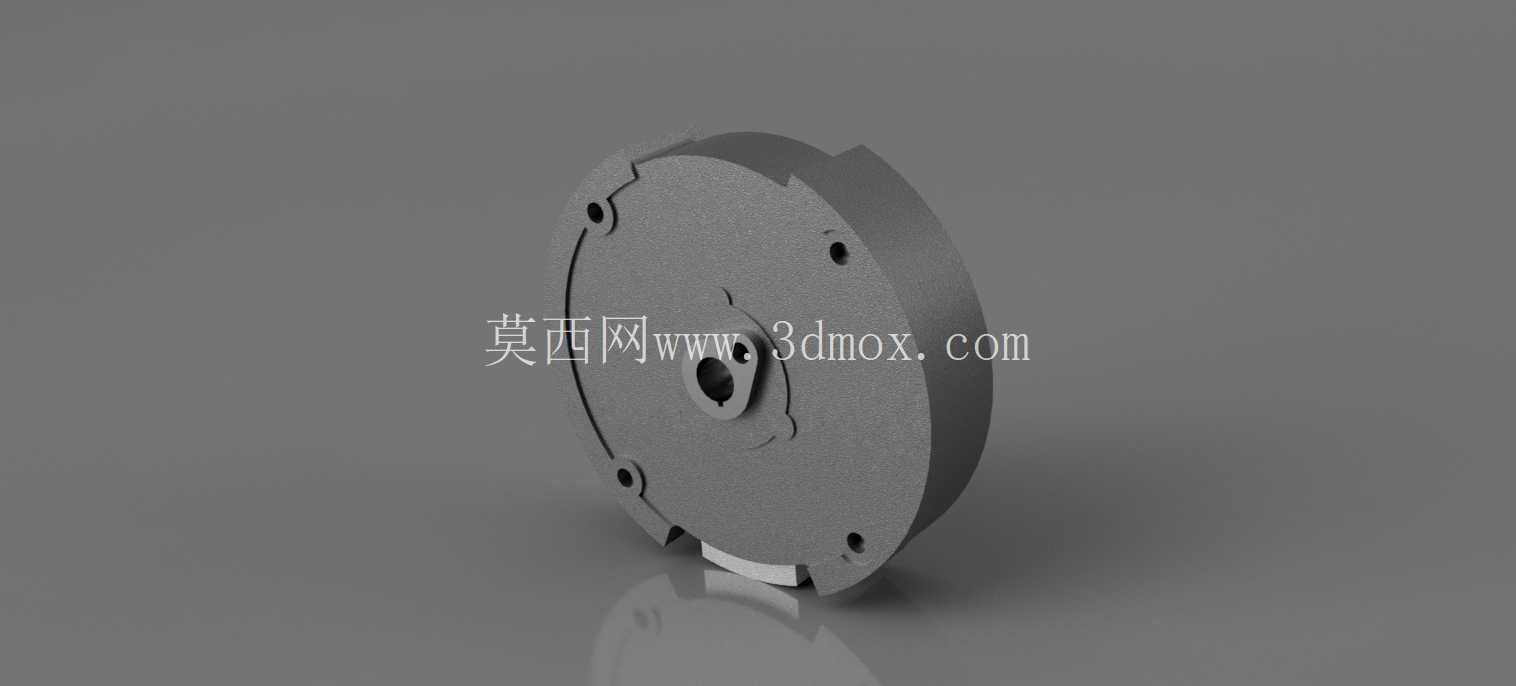

从结构设计来看，这款飞轮采用盘式布局，外缘设置带凸台的磁钢安装位，集成了磁电机触发与发电功能，不需要额外加装独立的发电转子，大幅压缩了动力端的轴向安装尺寸。中心的花键孔与曲轴输出端直接配合，花键齿形做了定位倒角处理，装配时可以快速对准曲轴花键，避免错齿导致的点火正时偏差。盘面上的三个沉头安装孔呈120度均布，孔位的同轴度公差控制在0.02mm以内，装配后可以保证飞轮端面跳动量符合汽油机运行要求，避免高速转动时出现偏摆震动。

设计过程中首先要匹配目标机型的转动惯量需求，160cc排量的单缸机压缩比在8.5左右，需要的飞轮惯量既要保证怠速运转平稳，又不能因为惯量过大导致油门响应迟滞。这款飞轮的主体采用铸铁材质，外缘做了加厚处理，在控制整体重量的前提下把转动惯量调整到适配区间，整机怠速运行时转速波动可以控制在±50r/min以内，油门从怠速拉到额定转速的响应时间不超过0.8秒，兼顾了运转稳定性和动力响应速度。外缘的磁钢安装凸台做了径向定位设计，磁钢压装后不会因为高速离心力出现移位，触发凸台的位置与曲轴转角严格对应，保证点火提前角误差不超过±1度，避免点火偏差导致的动力下降或者爆震问题。

安装边界方面，这款飞轮的轴向总厚度控制在42mm以内，最大外圆直径180mm，装配后与曲轴箱侧盖的最小间隙保持在3mm以上，不会和箱体上的机油尺、启动拨叉等周边部件产生运动干涉。中心花键孔的内径与曲轴端轴径采用过渡配合，装配时不需要额外加热，使用专用拉马就可以完成拆卸维护，日常检修点火系统或者更换曲轴油封时，不需要完全拆解动力端就能完成作业。盘面的减重槽做了圆弧过渡处理，没有应力集中的直角结构，在额定最高转速3600r/min的运行工况下，整体结构强度安全系数达到3倍以上，不会出现盘面开裂或者飞块的安全隐患。

实际使用场景中，这款飞轮除了储能稳速的核心功能，还承担了启动从动轮的作用，外缘的凸台结构可以和手拉启动器的拨爪配合，拉动启动绳时拨爪卡入凸台带动飞轮转动，完成汽油机的启动过程。同时集成的磁钢在转动时切割磁电机线圈的磁感线，既可以给点火系统提供电能，也能给配套设备的蓄电池补充电量，满足小型机具的照明、电控附件的用电需求。针对部分同系列200cc排量的机型，这款飞轮的安装接口尺寸完全匹配，转动惯量也能满足200cc机型的稳速需求，具备一定的跨机型适配能力，可以减少同系列机型的零部件种类，降低生产和售后的备件储备成本。
