本田思域轿跑空调面板通风铰链结构

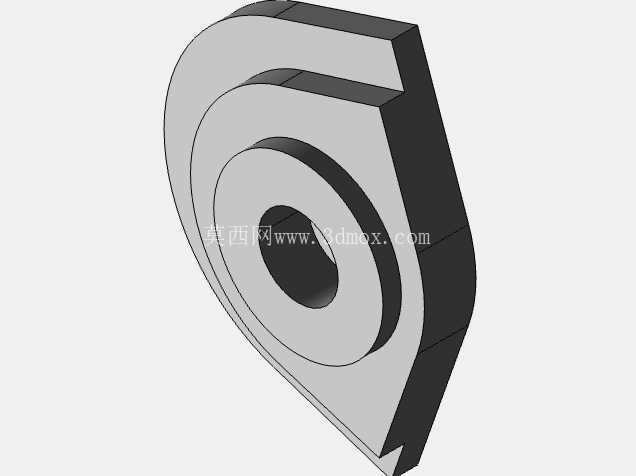

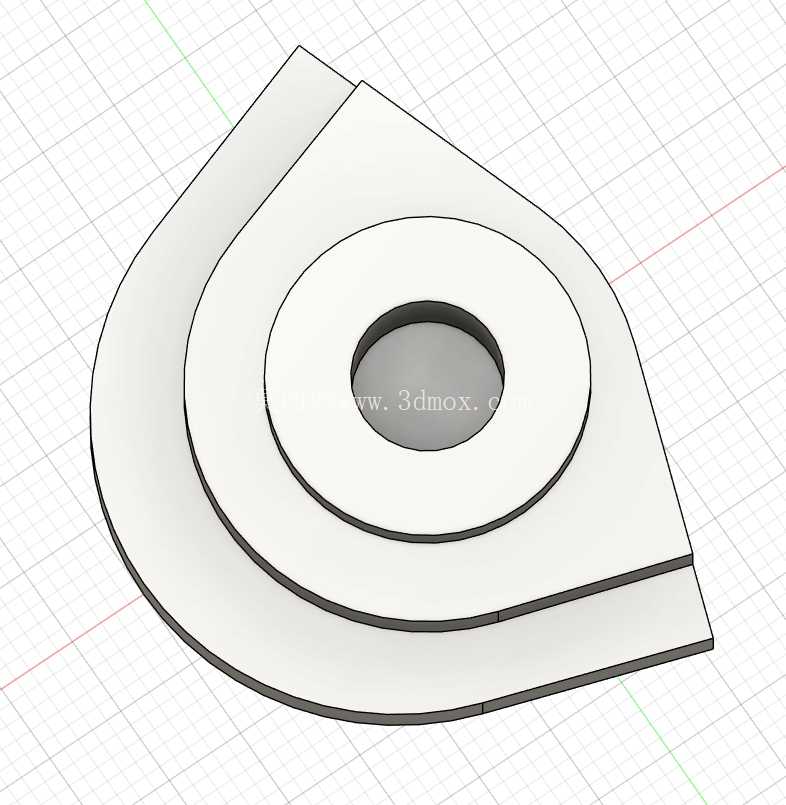

该铰链件应用于乘用车主驾侧空调控制面板的通风风道调节结构中，承担面板活动段与固定基座之间的转动连接载荷，日常使用中需要频繁承受用户调节空调出风方向时的扳动力，同时要适配车内中控区域的紧凑安装空间，避免与周边的音响按键、空调旋钮、仪表台内饰板产生运动干涉。从结构设计逻辑来看，整体采用层叠式偏心轮廓，主体为三层阶梯式片状结构叠加，最外层轮廓做了切边处理，并非完整圆形，这种非对称轮廓是为了匹配中控面板内部的异形安装空间，在转动到最大开合角度时，边缘不会剐蹭到风道内部的塑料加强筋。中心的通孔为转轴安装位，孔径尺寸经过公差匹配，可直接套在面板基座的固定销轴上，转动副的配合间隙控制在0.1mm以内，既保证转动时无明显旷量，又不会因为过紧导致调节时卡滞。

从安装边界来看，该铰链的总厚度控制在5mm以内，完全嵌入空调面板背部的安装槽内，不会额外占用中控内部的布线空间，层与层之间的阶梯差为1mm，刚好卡在风道壳体的定位卡槽内，转动时可以沿着卡槽的导向轨迹运动，不会出现轴向窜动。功能层面，该铰链除了承担转动连接的作用，其阶梯面还可以作为通风风门的限位接触面，当通风面板调节到完全闭合或者最大开启角度时，阶梯面会与风道壳体上的限位凸台接触，避免转动超出行程导致风门损坏，不需要额外加装独立的限位块，减少了总成的零件数量，降低了装配工序的复杂度。

设计过程中，轮廓的偏心距经过多轮运动仿真校核，确保在0-90度的转动行程内，铰链的所有外边缘都不会与周边的线束、风道壁、其他按键的支撑结构发生干涉，同时转动阻尼可以通过转轴与孔的配合公差进行微调，匹配不同用户的操作手感需求，避免调节时过于松垮或者过于生涩。材料选型上适配压铸工艺的成型要求，壁厚均匀控制在1.5mm左右，没有出现壁厚突变的结构，避免压铸成型时出现缩孔、翘曲等缺陷，成型后不需要大量的后加工工序，仅需要对中心孔进行简单的铰孔处理即可达到装配公差要求。

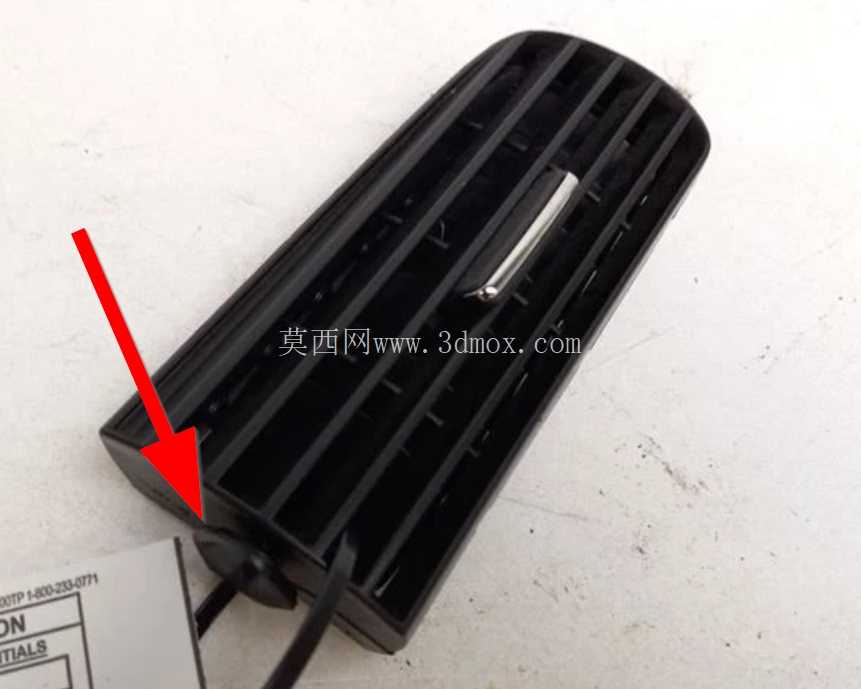

在实际装车场景中，该铰链位于空调面板的背部，属于用户不可见的内部功能件，因此外观面没有做额外的皮纹或者喷涂处理，所有结构面都以满足功能要求为核心，没有冗余的装饰结构。其层叠结构的设计同时兼顾了结构强度与轻量化需求，在保证转动时承受15N扳动力不发生塑性变形的前提下，尽可能减小了零件的整体体积，相比传统的合页式铰链，该结构的零件数量减少了60%，装配时只需要将中心孔对准销轴压入即可，不需要额外的螺丝或者卡扣固定，大幅提升了总装线的装配效率。

从运动特性来看，该铰链的转动中心与通风面板的旋转中心完全重合，转动过程中不会出现面板偏移、缝隙不均的问题，保证空调面板调节时与周边内饰件的间隙均匀，匹配整车内饰的外观DTS要求。同时其非对称的外轮廓可以在风门关闭时，刚好填补风道与面板之间的空隙，减少漏风问题，提升空调通风系统的效率，不需要额外加装密封海绵来填补空隙，进一步降低了总成的物料成本。
