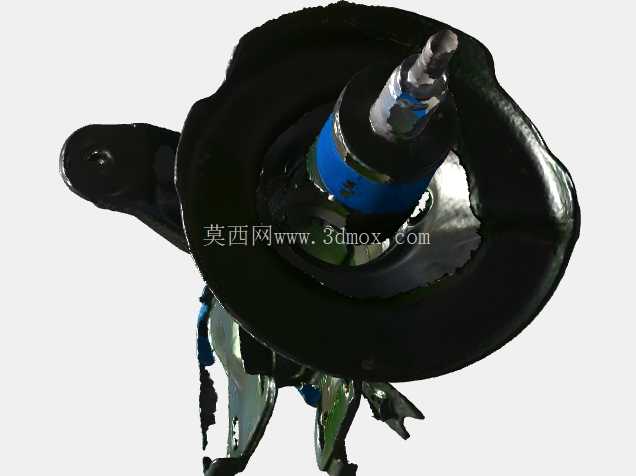

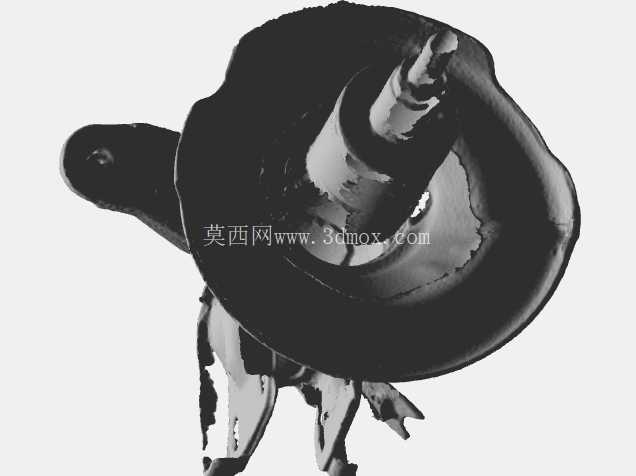

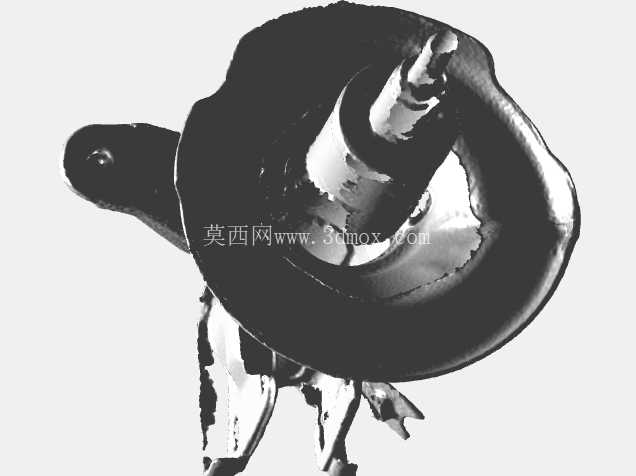

前减震器作为汽车悬架系统的核心阻尼部件,直接决定车辆行驶过程中的滤震表现与操控稳定性,在前置前驱紧凑级车型的底盘布局中,前轴减震器需要同时承担垂向阻尼提供、转向支撑传导、安装点位适配的多重作用,其结构匹配精度直接影响整车行驶质感与底盘部件的使用寿命。这款适配第七代思域EM2、DC5 RSX车型的前减震器上支座结构,是基于实车拆卸部件逆向扫描得到的三维数据,核心作用是为同平台车型的减震器改装、悬架结构验证、安装点位匹配提供精准的三维参考。
从实际装车场景来看,该部件位于前悬架减震器总成的最上端,通过三个分布的安装点位固定在车身前纵梁上方的减震器塔座位置,下端与减震器阻尼筒、螺旋弹簧上座配合,形成完整的前滑柱总成。在车辆行驶过程中,车轮受到的路面冲击会先经过下摆臂传导至减震器阻尼筒,再通过该上支座传递到车身,同时支座内部集成的缓冲结构能够过滤掉减震器工作过程中产生的高频振动,避免振动直接传递到驾驶舱内,影响驾乘舒适性。在转向过程中,该支座需要配合减震器滑柱完成绕主销的转动动作,因此其安装孔位的同轴度、与周边翼子板内衬、刹车管路的间隙边界,都直接决定转向过程中是否会出现部件干涉、异响等问题。
从结构设计逻辑来看,该部件采用不规则的盘式支座结构,边缘延伸出的定位耳片是为了匹配车型塔座的原有安装点位,不需要对车身进行额外打孔修改就能完成原位安装,中心的凸起轴套结构是与减震器活塞杆顶端配合的定位部位,轴套的内径尺寸与活塞杆顶端直径保持高精度配合,能够避免减震器工作过程中出现横向窜动。盘体表面的凹凸加强结构是根据受力分布设计的,在车辆经过颠簸路面、急加速、急刹车等工况时,上支座会受到不同方向的冲击力,加强筋的分布能够在不增加部件整体重量的前提下,提升结构的抗扭、抗冲击强度,避免长期使用后出现支座变形、开裂的问题。
在实际改装与维修场景中,这类扫描得到的三维数据能够解决很多实际问题:很多改装减震器产品的上支座匹配度不足,会出现安装后减震器塔顶间隙异常、转向角度不足的问题,通过该三维数据可以提前核对改装部件的安装边界,对比支座的安装孔位间距、中心轴套高度、边缘轮廓尺寸,确认部件是否能够原位适配,避免反复拆装浪费工时。在进行悬架结构设计验证时,也可以将该模型导入整车底盘装配环境中,核对减震器在最大压缩、最大拉伸行程时,上支座与车身塔座、周边线束管路的间隙是否满足设计要求,避免出现运动干涉。
从安装边界尺寸来看,该支座的三个安装孔位呈三角形分布,孔位间距完全对应第七代思域前减震塔的原厂安装点位,中心轴套的突出高度与原厂支座保持一致,能够保证装车后减震器的初始工作行程与原厂设计值匹配,不会出现悬架初始高度异常、减震器行程不足导致的打底问题。支座边缘的轮廓弧度经过实车扫描验证,与翼子板内衬的间隙保持在安全范围内,即使在最大转向角度、最大悬架压缩量的工况下,也不会与周边部件发生摩擦碰撞。对于底盘维修人员来说,这类精准的三维数据还可以作为支座变形检测的比对基准,当车辆发生碰撞、长期使用出现支座变形时,可以通过扫描维修后的部件与原始模型进行比对,确认安装点位的位置度是否符合原厂要求,避免因为支座变形导致的四轮定位参数失准、轮胎偏磨、转向回正力异常等问题。
在配套部件匹配方面,该支座结构能够与对应规格的Koni Cut-A-Strut嵌件配件完成适配,这类改装嵌件主要用于调整减震器的安装高度与阻尼匹配特性,扫描模型精准还原了支座上嵌件安装位的卡槽结构、深度尺寸,能够在改装前提前验证嵌件的配合间隙,确认安装后是否会出现松动、定位偏差的问题。不同于参数化建模的理想模型,这类基于实车扫描得到的结构数据完整保留了实际部件的装配公差、工艺细节,在进行虚拟装配时能够更真实地反映实际装车的配合状态,避免因为理想模型忽略工艺公差导致的装配干涉问题。对于三维建模从业者来说,这类逆向扫描的模型也是学习汽车底盘部件结构设计、受力分布逻辑的优质参考案例,能够直观了解量产车型在部件设计时如何平衡结构强度、安装空间、重量控制之间的关系。
- 全部评论(0)
- 模板大小: 285.65 MB
- 售价:5金币
- 下载次数: 2
- 系统要求: OBJ,3D Manufacturing Format,STL,Rendering,Wavefront OBJ
- 软件分类: 汽车
