小型龙门式数控雕刻加工设备结构设计

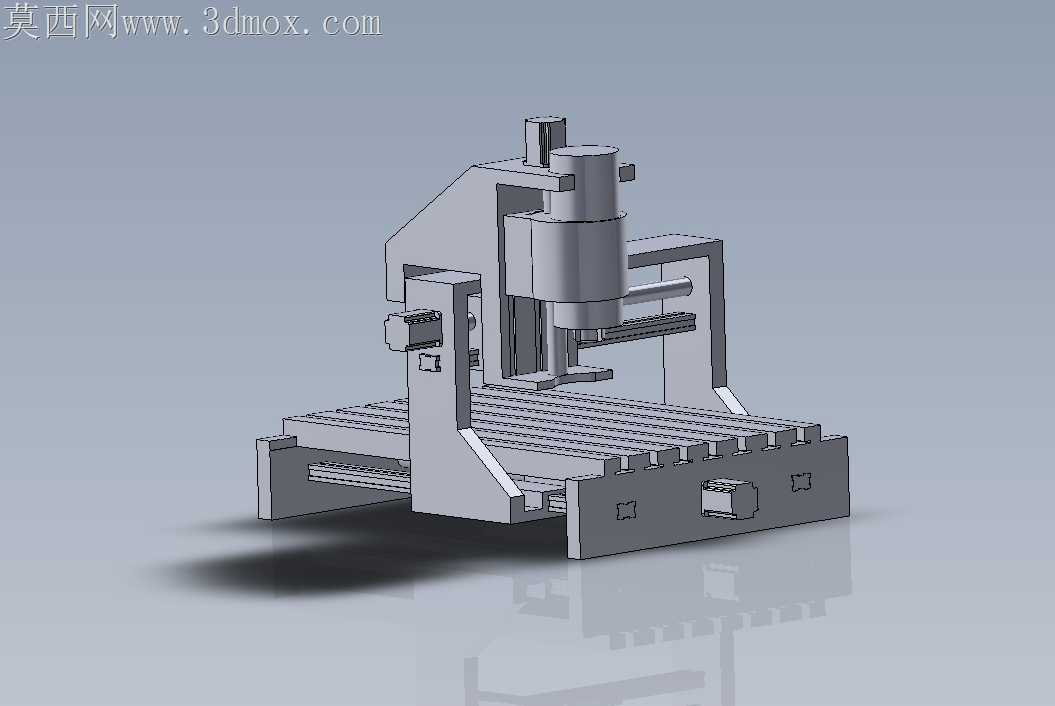

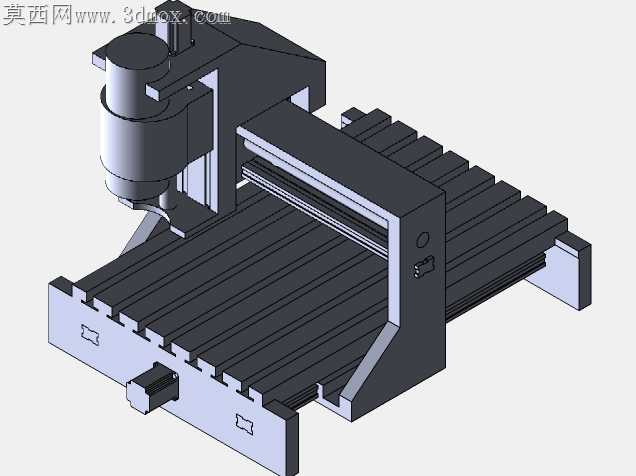

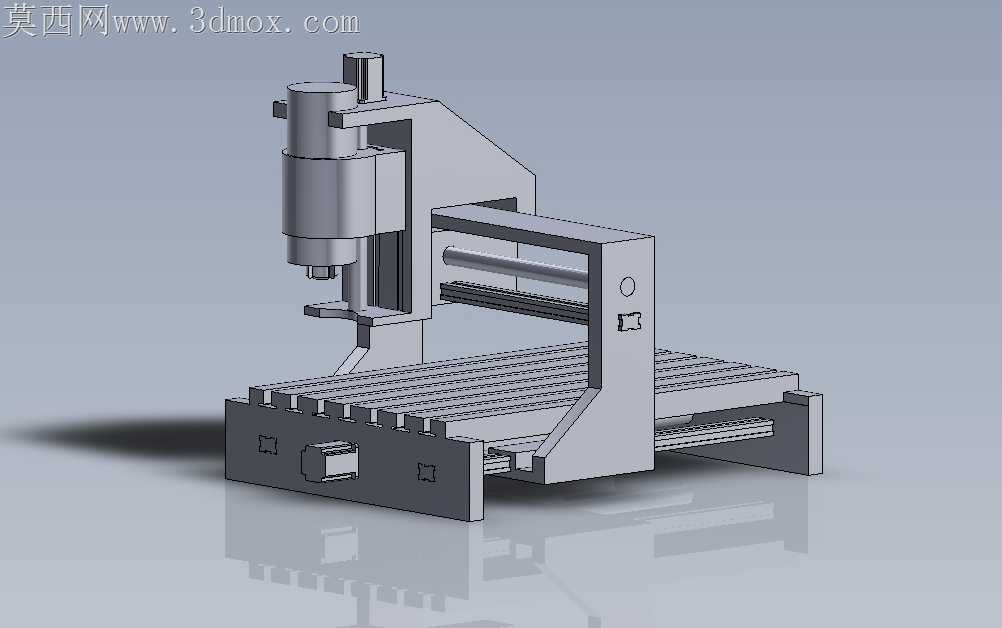

桌面级数控加工设备最常出现的工况痛点，是高速走刀时的机架震颤导致加工面出现振纹，尤其是加工硬质亚克力或软金属时，Z轴悬臂的微小形变会直接让切深出现0.02mm以上的偏差，最终成品边缘出现肉眼可见的台阶差。这款设备的龙门立柱采用了斜向加强筋的一体化构型，没有采用常见的直角拼接式立柱，从根源上减少了螺栓连接带来的装配间隙累积，立柱与底座的连接面延伸出了加宽的支撑脚，接触面积比常规桌面机型大了近40%，配合底座上间隔排布的T型槽工作台，装夹工件时的压紧力可以均匀分散到整个底座框架上，不会因为局部受力导致工作台面出现微变形。

Z轴滑台的导轨安装面做了下沉式凸台设计，没有直接将导轨锁附在平板面上，凸台的平面度在设计时预留了0.01mm的刮研余量，实际装配时不需要额外加装调整垫片就能保证两根导轨的平行度，滑台与主轴抱座的连接位置做了止口定位，避免主轴安装时出现偏角，导致刀具回转中心与Z轴进给方向不重合，加工圆孔时出现锥度误差。X轴的传动丝杠布置在两根导轨的中垂线上，驱动力的作用点刚好落在滑台的重心位置，高速往复移动时不会出现偏载力矩，减少导轨滑块的非正常磨损，长时间运行后依然能保持稳定的定位精度。

Y轴的两根导轨分别布置在工作台两侧的底座凸边上，丝杠隐藏在工作台下方的空腔内，加工产生的切屑不会直接掉落到丝杠滚道上，减少了防护结构的设计复杂度，日常维护时只需要清理工作台表面的切屑即可，不需要频繁拆开防护罩清理丝杠上的碎屑。底座的底部预留了四个可调脚杯的安装位，不需要额外加装减震脚垫，调整脚杯高度就能让整个设备的工作台面保持水平，避免因为放置面不平整导致机架产生内应力，长期使用后出现结构变形。

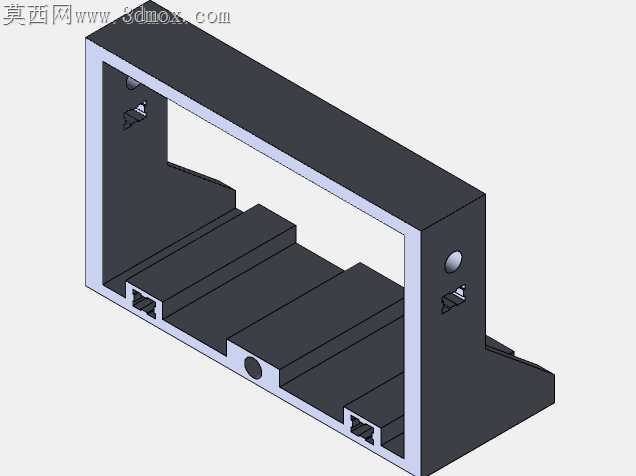

主轴侧面预留了冷却管路的走线槽，线缆和气管可以顺着龙门立柱的内侧空腔布置，不会在设备运行时随滑台移动出现拖拽磨损，所有的线缆折弯处都预留了足够的弯曲半径，避免频繁往复移动后线缆内部出现线芯断裂。龙门横梁与两侧立柱的连接采用了锥销定位加螺栓锁紧的组合方式，后期如果需要维护更换横梁部件，重新装配时不需要反复打表校正位置，锥销就能保证复位精度控制在0.02mm以内，大幅降低了设备的后期维护校准成本。
