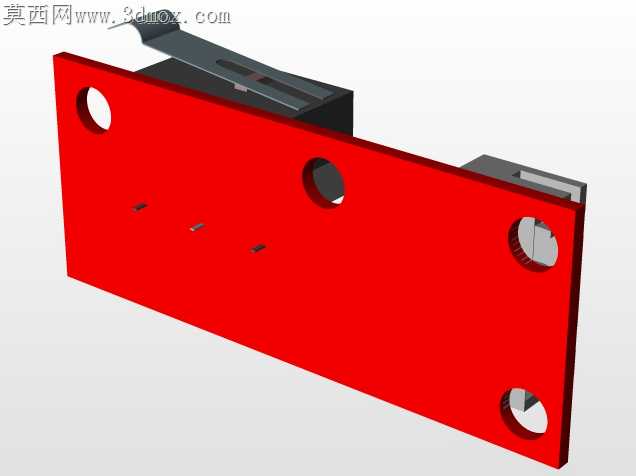

小型桌面级CNC雕刻机结构设计方案

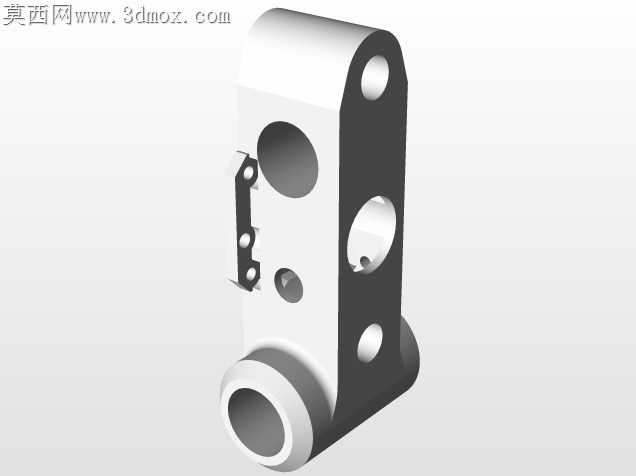

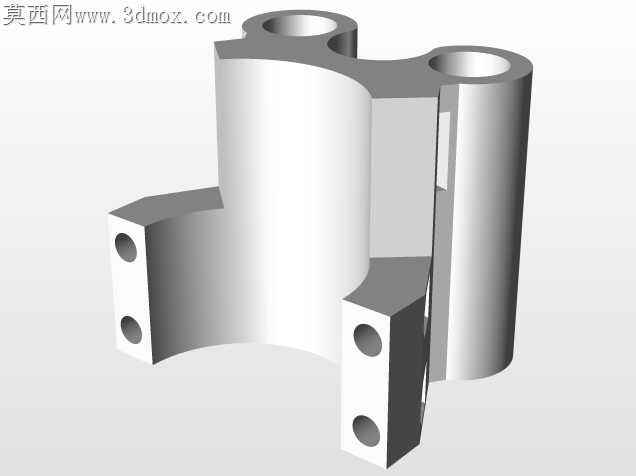

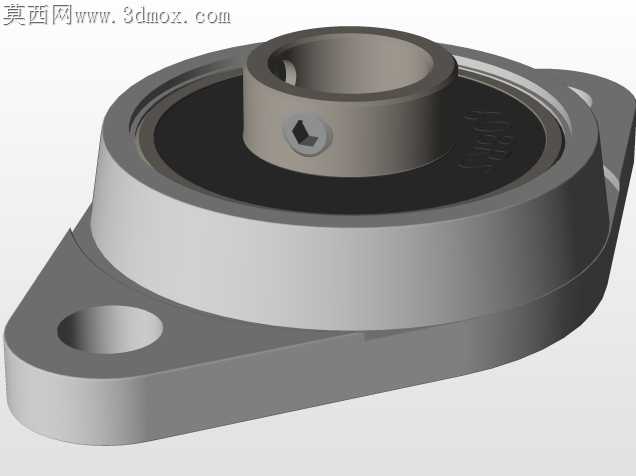

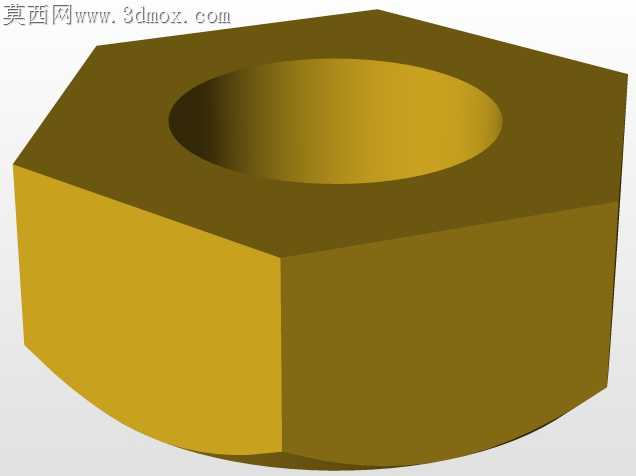

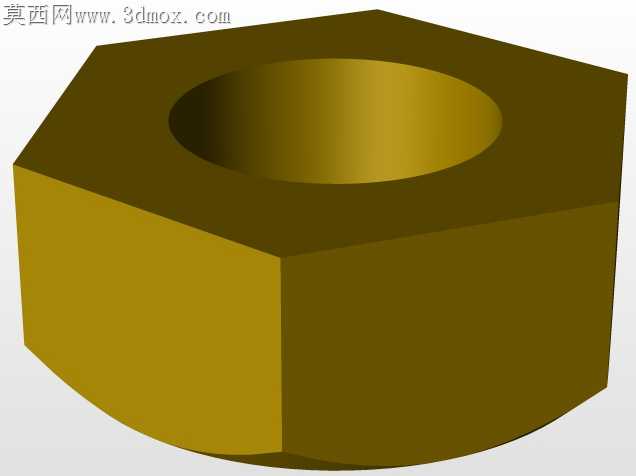

桌面级小型数控加工设备最容易被忽略的痛点，是光轴导轨的安装平行度偏差带来的运动卡滞，以及木质基座长期受切削振动产生的紧固件松脱问题。这套300mm行程的CNC结构，在光轴固定座的设计上做了针对性的适配，两端的立式固定座预留了0.2mm的径向调整间隙，装配时不需要靠高精度治具定位，只需要在锁紧螺丝前推动主轴座沿光轴全程滑动，确认无卡顿后再逐步拧紧固定螺丝，就能把两根平行光轴的同轴度偏差控制在允许范围内，大幅降低了DIY组装的调试门槛。

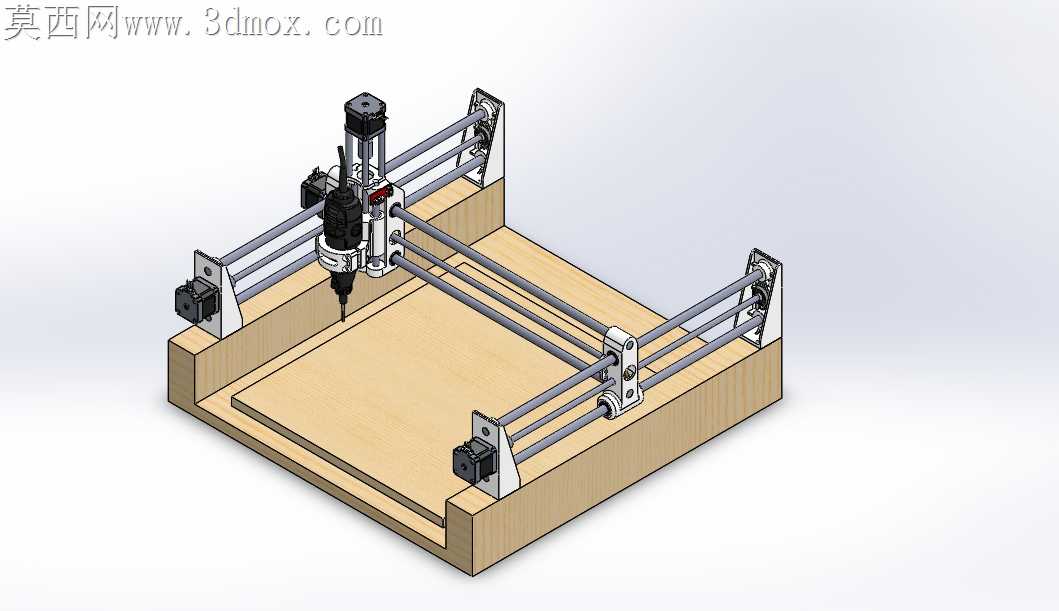

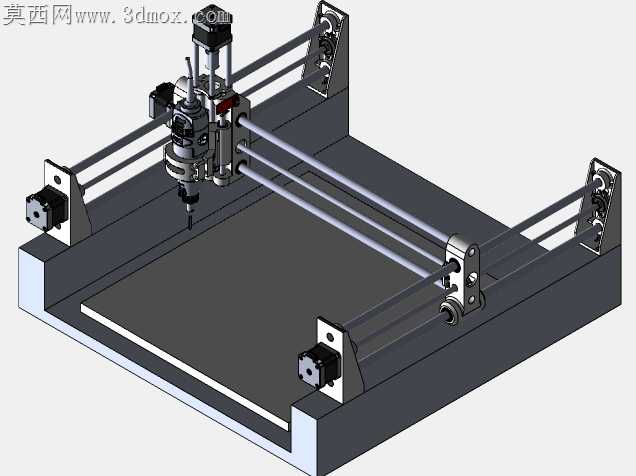

基座采用层压密度板拼接的L型承托结构，没有用常见的铝型材框架，一方面是密度板的阻尼特性可以吸收高速铣削时产生的高频振动，减少加工表面的振纹，另一方面板材的加工门槛极低，普通用户用手持切割工具就能完成基座下料，不需要额外找金属加工门店做定制裁切。X轴的双光轴跨距设置为120mm，刚好覆盖180W高速磨头的主轴安装座宽度，运动时的倾覆力矩被光轴均匀分担，即使长时间加工硬木材质，主轴也不会出现低头偏移的问题。

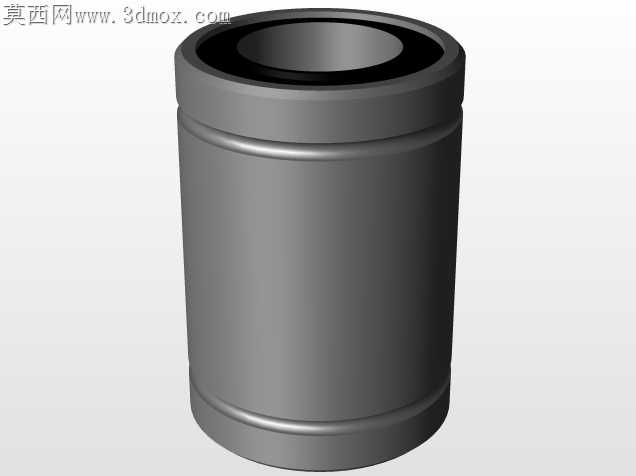

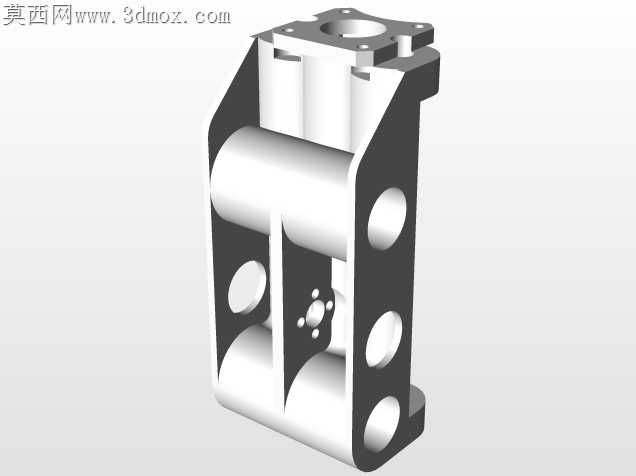

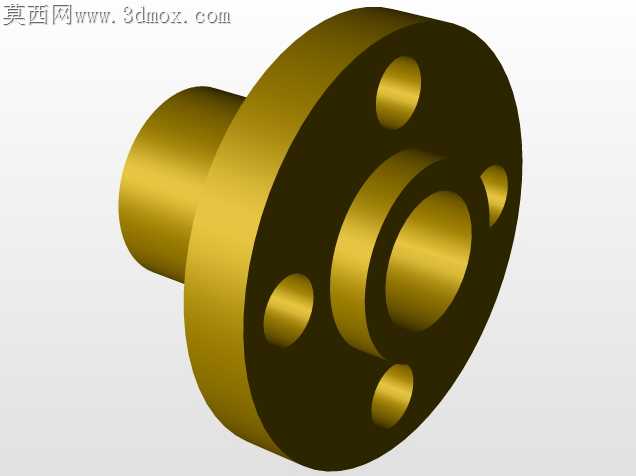

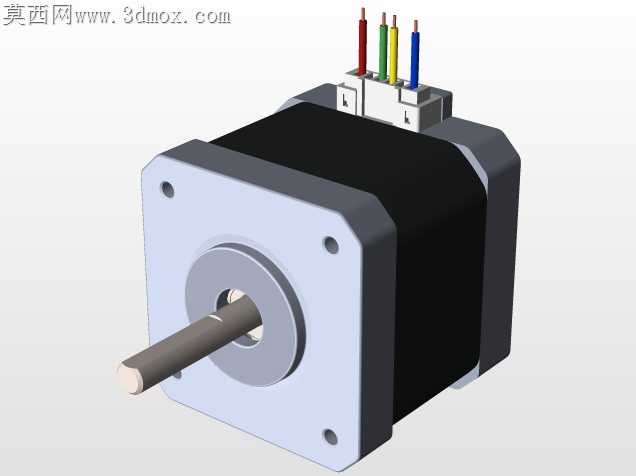

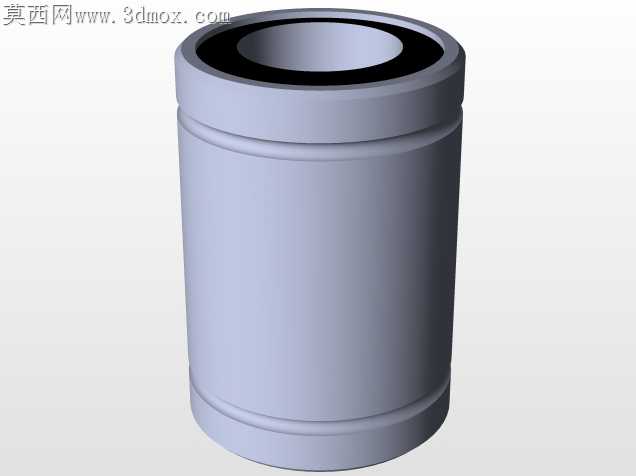

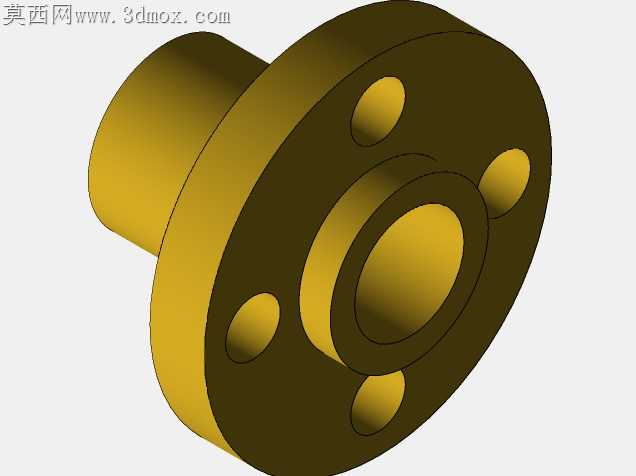

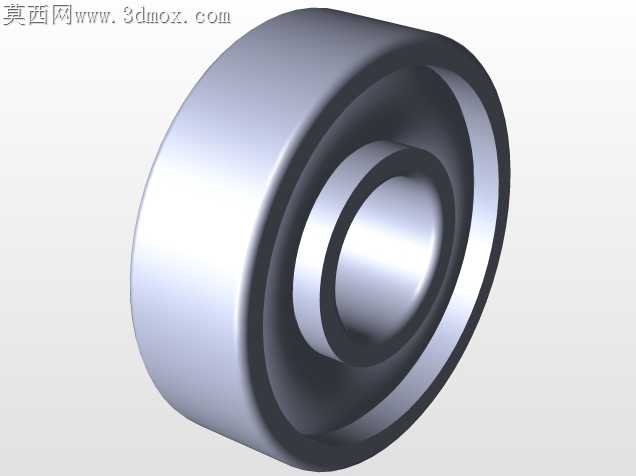

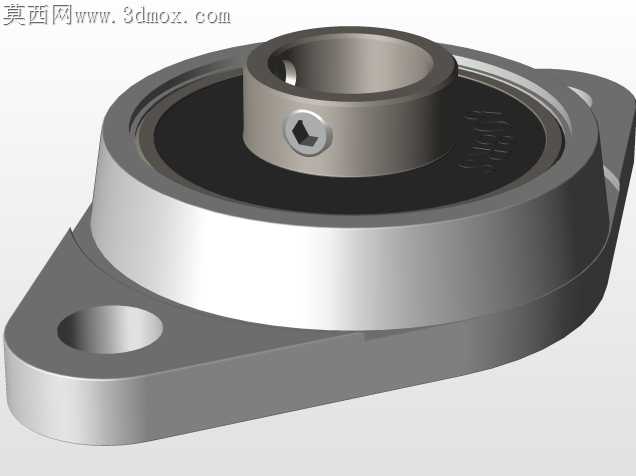

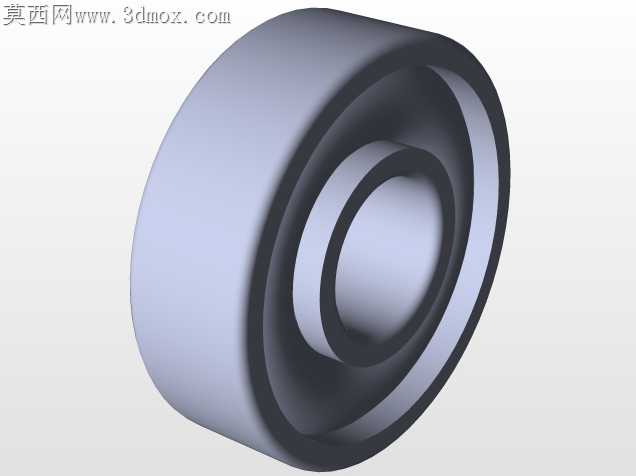

Y轴传动采用两侧同步带轮对称布置的方案，没有用单根丝杆传动，是考虑到300mm行程范围内同步带的反向间隙完全可以通过控制软件补偿，而且同步带的传动噪音远低于丝杆，适合桌面场景使用。固定在基座侧边的步进电机安装座做了腰型孔设计，装配时可以直接调整同步带的张紧度，不需要额外加装张紧轮结构，减少了零件数量。Z轴的滑台采用单光轴配合直线轴承的导向结构，搭配细牙丝杆做进给，1mm导程的丝杆可以保证下刀精度控制在0.05mm以内，满足PCB雕刻、软金属铣削、木工浮雕这类常见桌面加工的精度要求。

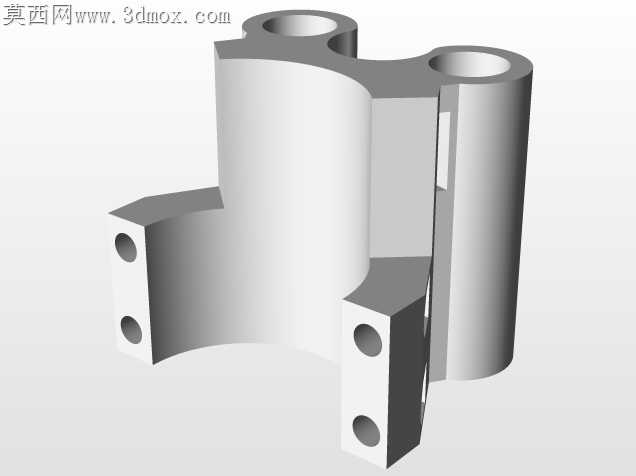

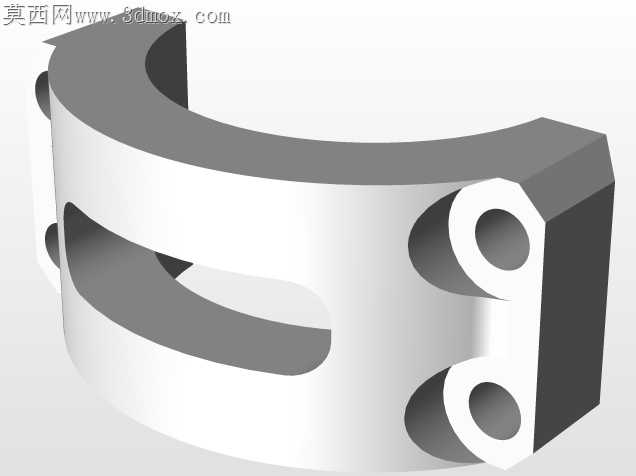

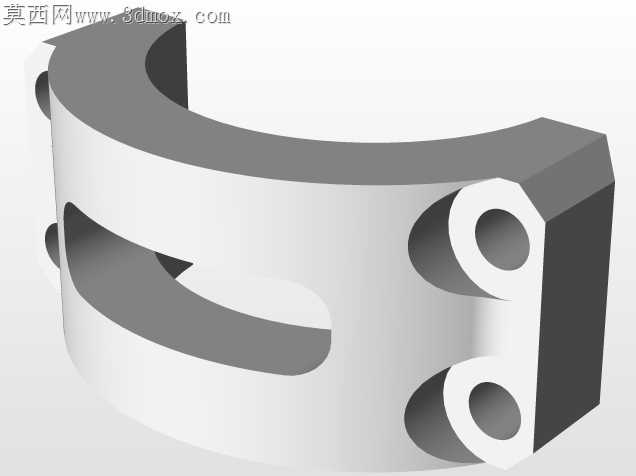

走线槽的位置预留在光轴固定座的侧边，所有电机线和主轴电源线都可以沿着光轴方向排布，不会在设备运动时出现线缆拖拽干涉的问题。工作台面做了下沉式的凹槽设计，加工时可以直接在凹槽内铺垫牺牲层垫板，不需要额外用夹具固定垫板，铣削产生的木屑也会被凹槽围挡，不会散落到桌面各处。主轴夹座的内径适配常见的43mm直径高速磨头，用户不需要额外定制主轴夹具，直接采购市售的成品打磨机就能装夹使用，降低了整机组装的配件采购成本。

这套结构没有追求过高的加工精度和复杂的功能，所有设计取舍都围绕桌面DIY场景的实际需求，把组装调试难度、配件采购成本、日常使用的维护便利性放在优先级最高的位置，避免了很多开源CNC设计中为了参数好看盲目堆配置，导致普通用户难以组装落地的问题。实际装配时即使零件存在少量加工误差，也能通过各个调整位的间隙补偿抵消，不需要高精度加工设备就能做出可用的成品，非常适合个人爱好者自制小型数控加工设备参考。
