影视IP瓦力机器人高精度可动结构设计

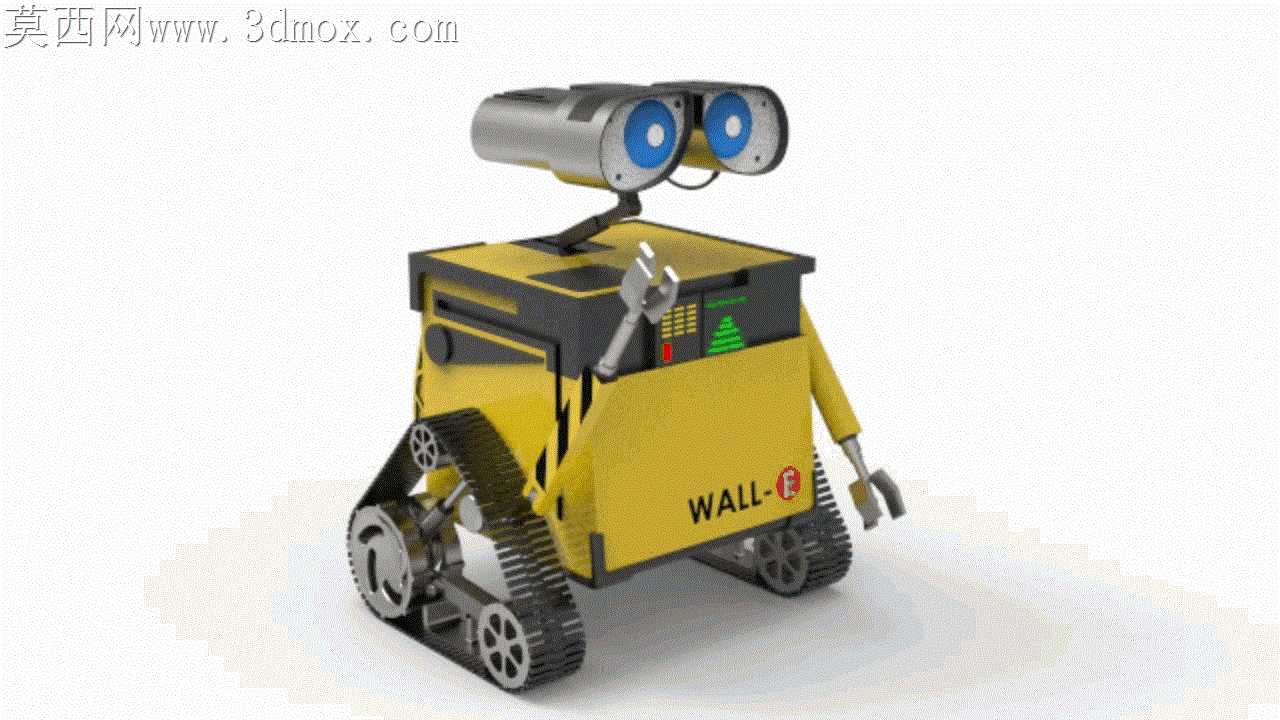

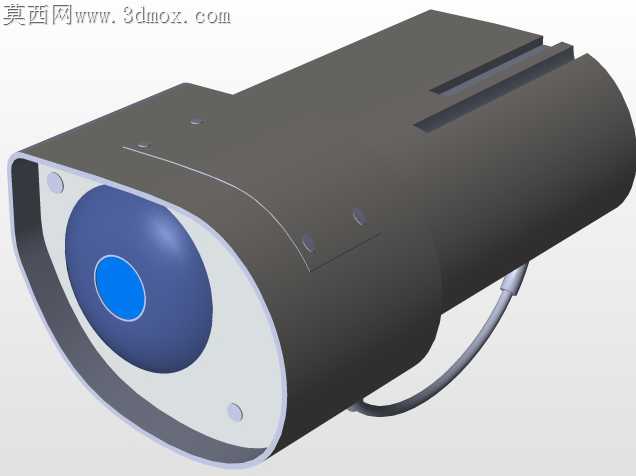

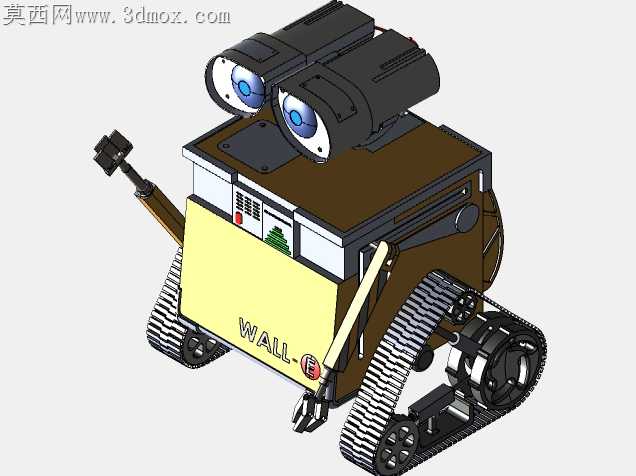

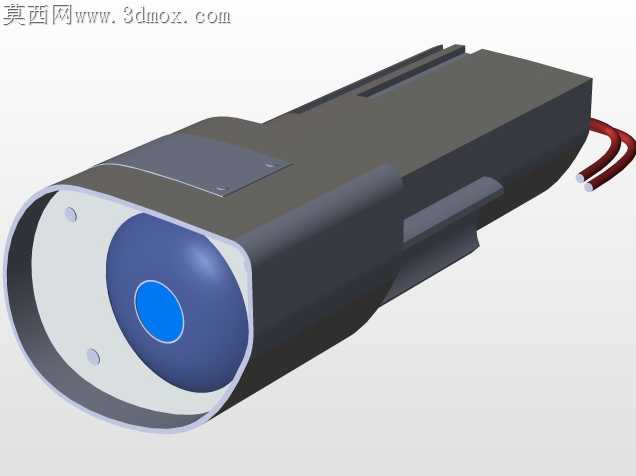

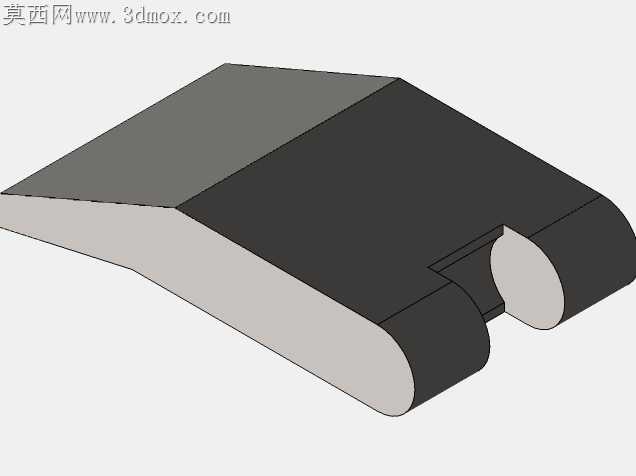

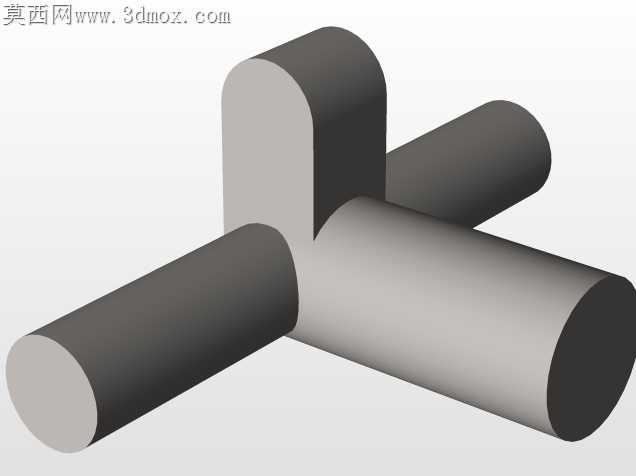

履带式行走机构的包角公差是这类仿生卡通机器人最容易出现装配卡滞的核心痛点，瓦力的机身外壳为方正带切角的箱体结构，履带轮组的安装座直接内嵌在箱体侧下方，建模时特意将轮轴安装孔的同轴度公差控制在0.02mm以内，避免履带运转时出现偏磨掉链的问题。头部双筒目镜的俯仰转动关节没有采用外露的转轴设计，而是将阻尼转轴藏在颈部连接座的内部，既还原了影视原作的外观完整性，又能让目镜停留在任意俯仰角度不会松垮滑落，关节处的配合间隙预留了0.1mm的装配余量，适配3D打印时的层纹公差，不需要额外打磨就能顺畅转动。

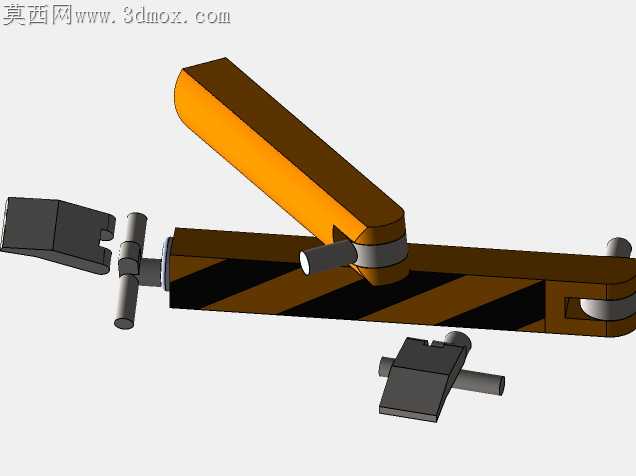

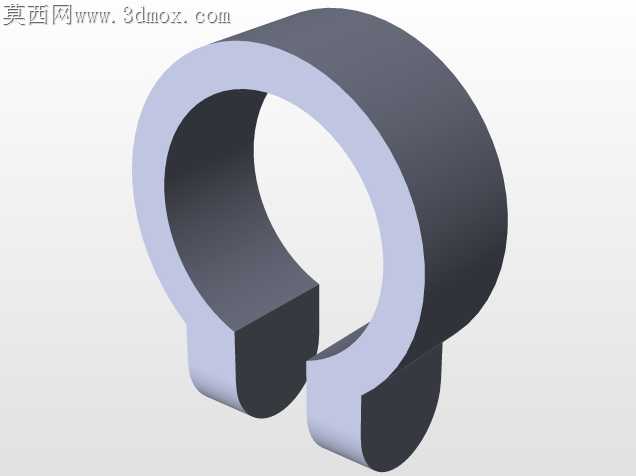

机身侧面的维修扳手挂件没有做成一体粘死的装饰件，而是在扳手尾部做了微型的卡扣转轴，能实现小角度的扳动开合，还原原作里瓦力随手携带工具的细节。手部的夹爪结构做了三段式的铰接设计，指节处的销轴孔特意做了0.05mm的间隙补偿，打印组装后夹爪能完成开合动作，不会因为塑料件的收缩出现卡死。机身表面的警示标识、WALL-E字样的凹槽深度控制在0.3mm，既可以在后期涂装时做出分色的层次感，又不会因为凹槽过深积灰难清理。

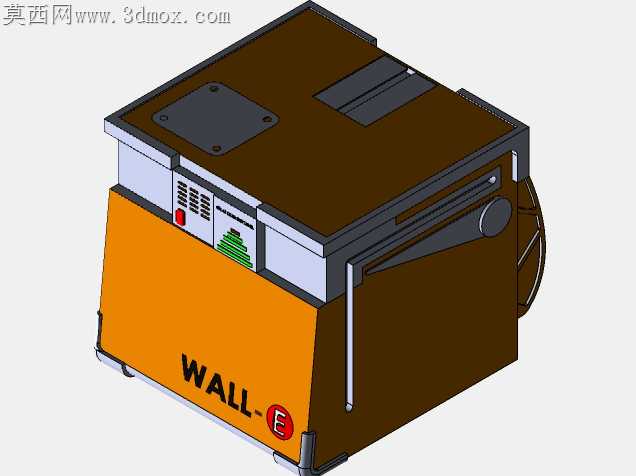

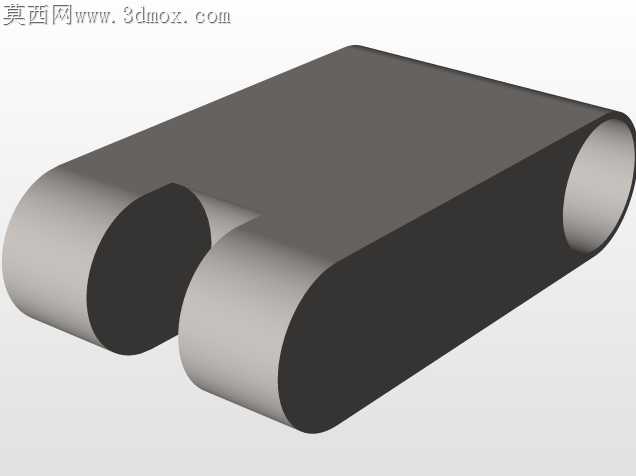

履带的链节做了模块化的拼接设计，单个链节的卡接结构做了倒钩限位，组装时不需要额外粘胶就能拼接成完整的履带环，链节和驱动轮的齿槽啮合间隙预留了0.15mm，即使是用PLA材质打印也不会因为材料轻微膨胀出现啮合卡顿。颈部的走线槽藏在机身箱体的内部，要是给模型加装LED灯效，导线可以完全藏在结构内部不会外露破坏外观。机身顶部的控制面板区域做了微凸的按键造型，每个按键的边缘做了0.2mm的圆角过渡，避免打印时出现尖锐的毛刺，也更贴合原作里老旧机器人带磨损质感的外观。

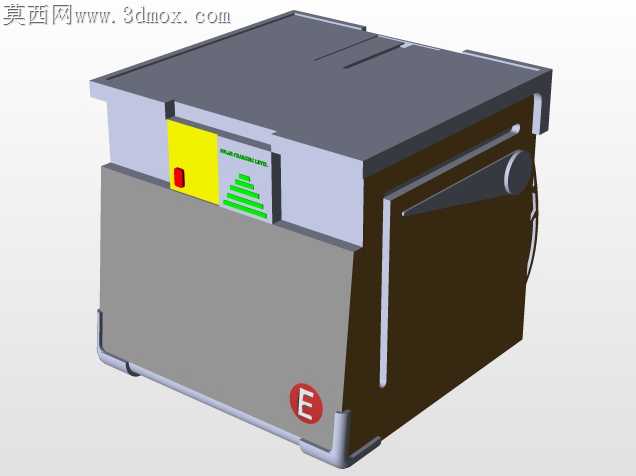

这类仿生卡通机械结构的设计，最考验的就是外观还原度和可动性之间的平衡，不能为了追求外观一体性把所有关节都做成固定死的摆件，也不能为了追求可动性在外观上露出突兀的转轴和螺丝孔。瓦力的箱体外壳转角处做了R2的圆角过渡，既还原了原作里金属外壳磕碰磨损的圆润感，也能避免3D打印时转角处出现应力集中导致的翘边变形。驱动轮的轮齿做了渐开线的简化处理，不需要严格按照工业履带的齿形设计，既能保证和履带链节的顺畅啮合，又能降低打印时的支撑用量，减少后期打磨的工作量。
