分层堆叠式两轮差速移动机器人结构

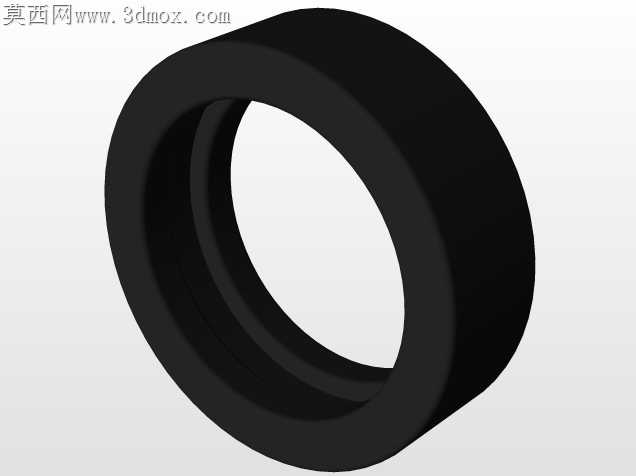

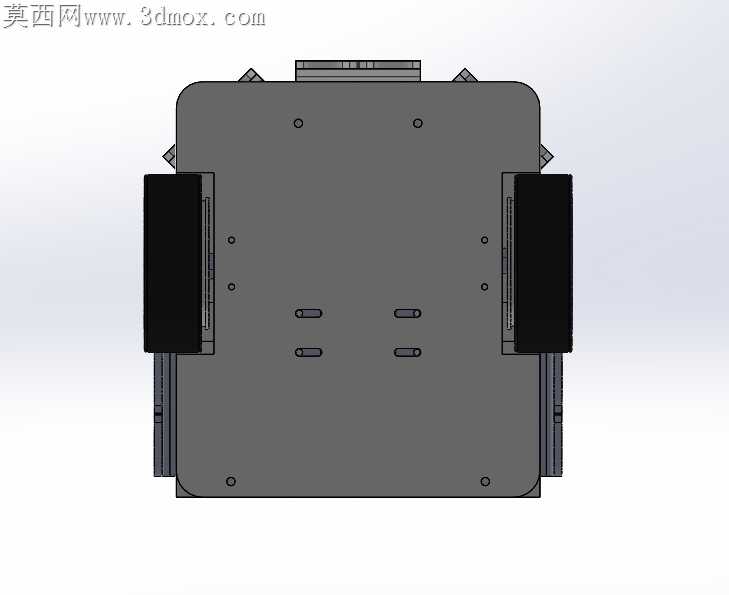

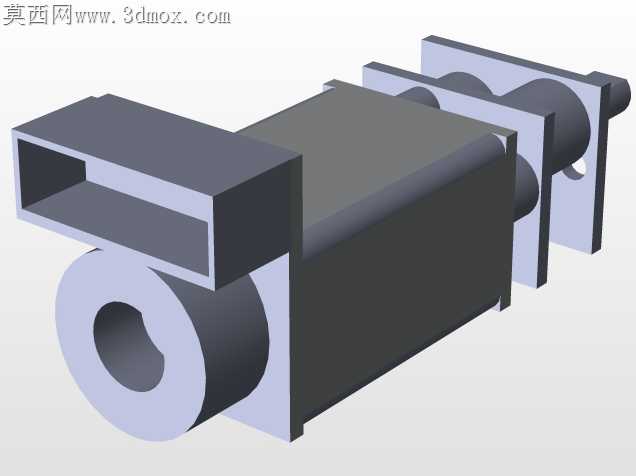

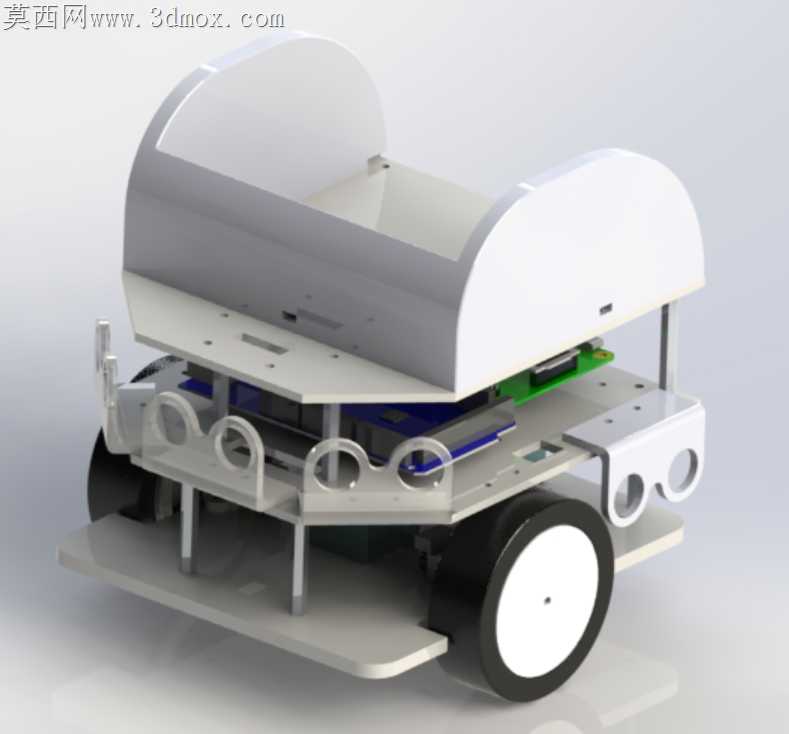

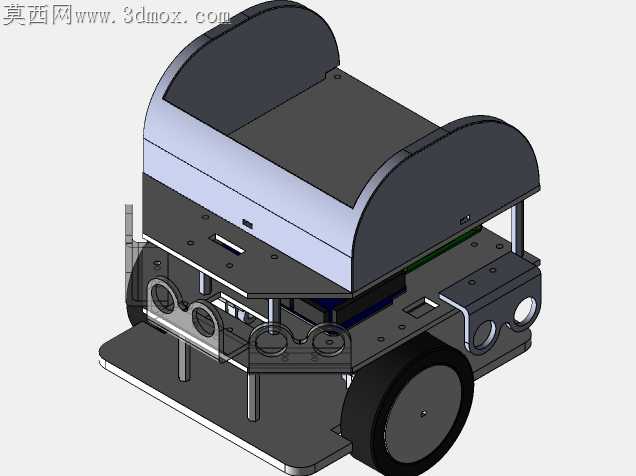

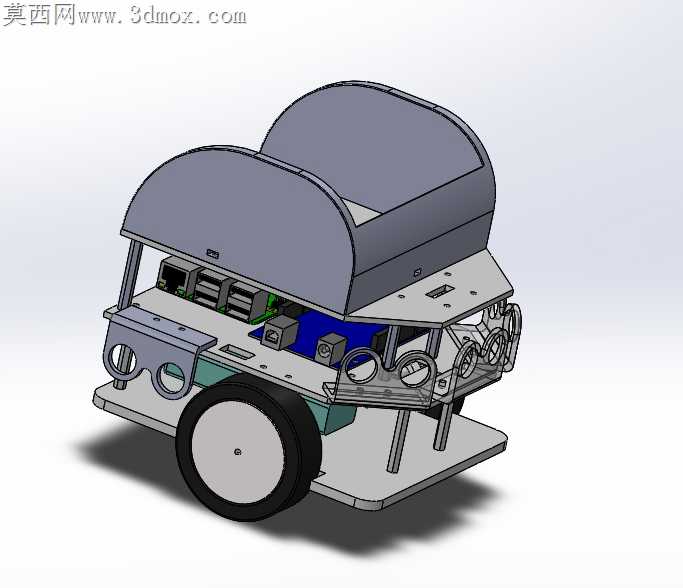

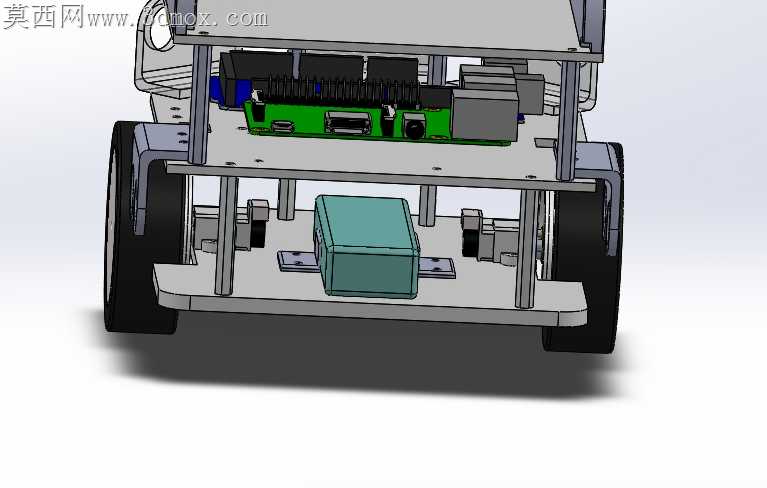

学生竞赛类移动机器人常陷入结构堆叠混乱的装配隐患，走线杂乱挤压电池仓空间、传感器安装位无调节余量、上层板承重后形变蹭到轮组的问题在实训现场屡见不鲜，这套两轮移动结构恰恰针对这些实操痛点做了落地性的结构取舍。底层电池槽做了可调式挡边设计，不用额外粘贴泡棉就能适配不同容量的锂聚合物电池，槽边预留的走线缺口刚好能容下动力线与信号线分束穿过，避免动力线大电流干扰上层主控的信号传输，很多参赛队伍容易忽略的线序干涉问题，在这个结构里靠板件的缺口排布就提前规避了。中层板的安装柱做了不等高的错位设计，五个声纳安装位里靠近车轮的两个位专门做了内凹避让，就算橡胶轮跑起来有径向跳动，也不会蹭到传感器的探头外壳，不少同类型底盘常把传感器装在和轮缘齐平的位置，跑过颠簸路面轮组形变就会打坏探头，这个内凹量留了3mm的安全间隙，刚好适配常规橡胶轮的形变量，不用额外加防护条。顶层的弧形上盖没有做全封闭的卡扣结构，而是用侧边的定位柱搭在中层板的凸台上，拆换上层视觉模块的时候不用拧掉全部螺丝，掀开上盖就能直接操作，顶盖内侧留的凹槽刚好能卡住视觉模块的排线，不会因为机器人急停加减速让排线晃出来碰到下方的驱动板。轮组的安装座做了腰型孔调节位，装轮的时候不用硬压电机轴，调整腰型孔位置就能让两轮的同轴度误差控制在0.1mm以内，避免跑起来走偏的问题，很多新手装配时硬敲电机轴很容易弄坏轴承，这个腰型孔的设计刚好降低了实训装配的容错门槛。停车传感器的安装位做了可翻折的支架，不用的时候可以向上翻起贴到底板侧面，需要做沿边停靠实训的时候再翻下来，不用反复拆装螺丝调整高度。层板之间的支撑柱没有用通长的螺柱，而是分成两段式的短柱拼接，就算某一层的板件加工时孔位有小误差，也能靠柱间的微小错位补偿公差，不会出现整组螺柱拧不紧的问题，适配学生实训时激光切割板件的加工精度波动，不用反复返工修孔。
