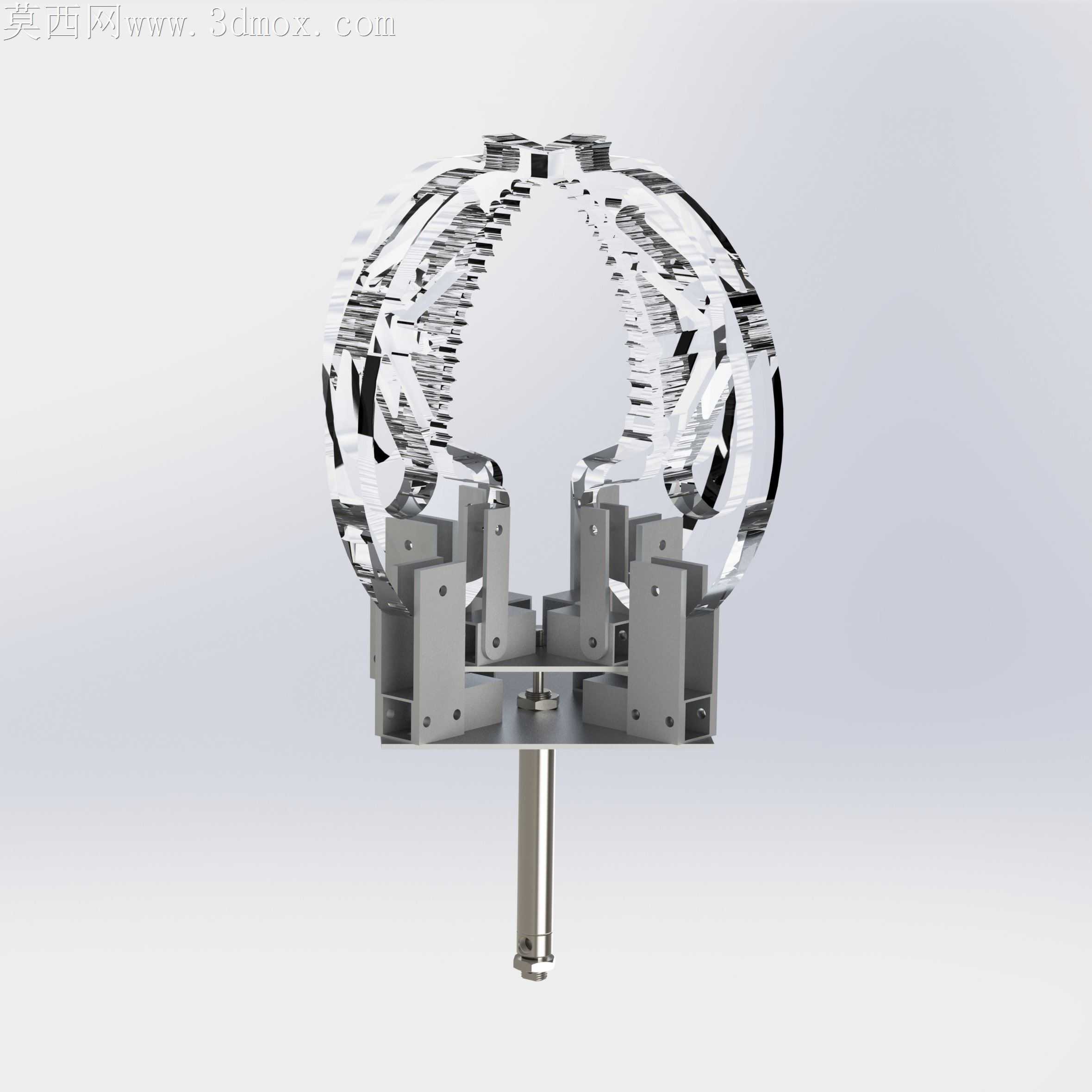

FRC竞赛用自适应柔性四爪夹持机械手

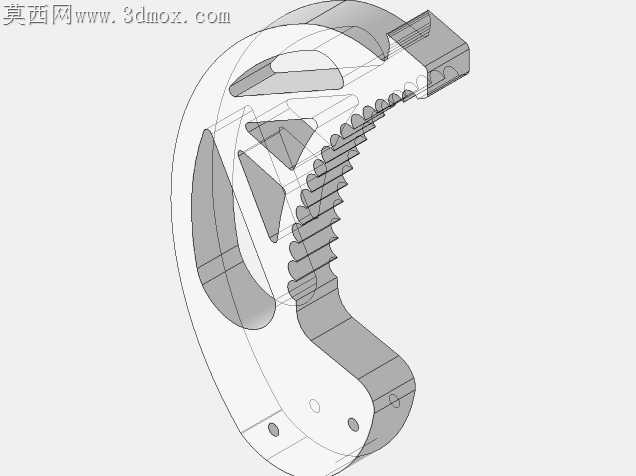

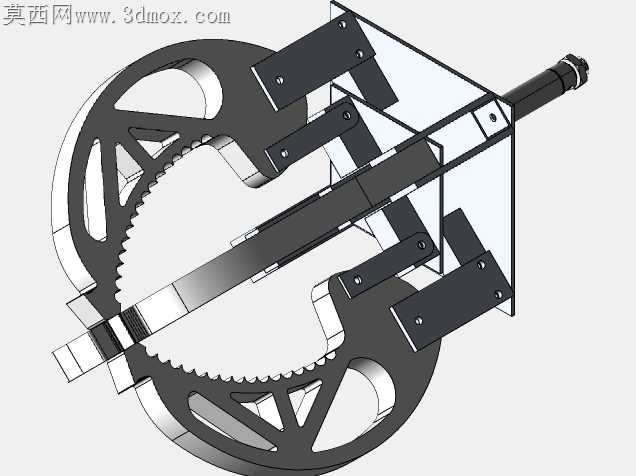

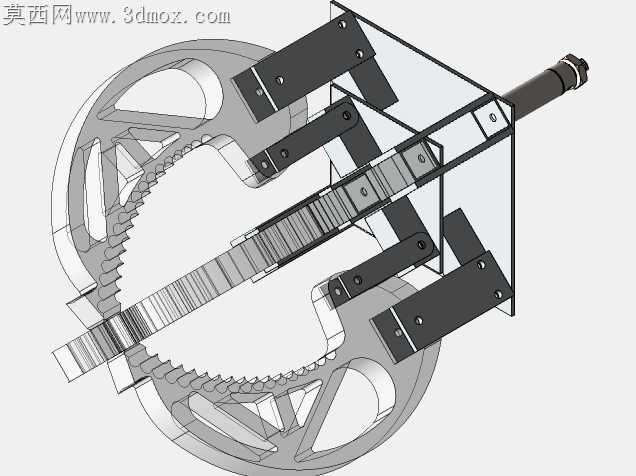

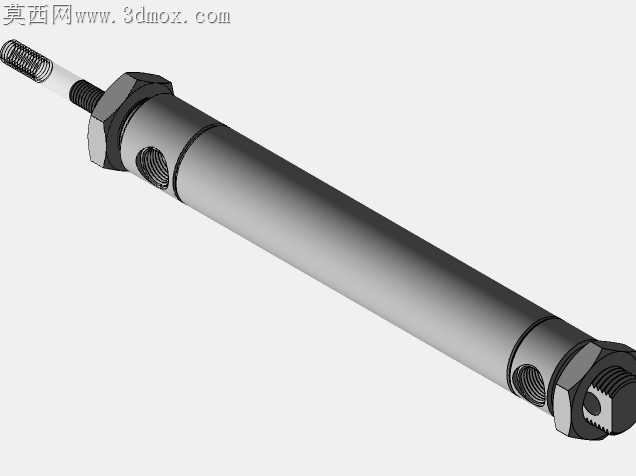

竞赛场景下的夹持机构永远绕不开一个核心矛盾：硬质夹爪对异形物件的贴合度不足，软质夹爪又容易在高速移动中出现物件甩脱，尤其是FRC赛事里物件形状不统一、抓取窗口极短，常规两爪或三爪结构经常出现对位偏差导致的抓取失败。这款四爪夹持结构从接触适配逻辑出发做了针对性调整，八片定制爪片成对排布在两组适配框架上，每片爪片都预留了小幅摆动余量，接触物件时能顺着物件外轮廓自动调整贴合角度，不会像刚性夹爪那样因为局部点接触导致受力不均。爪片选用半英寸lexan板材裁切翻制，这种材质本身兼具足够的结构强度和适度的形变韧性，接触物件表面时不会刮伤工件，高速启停时的微小形变还能抵消部分惯性冲击，避免硬接触带来的物件弹跳松脱。四组爪片沿中心轴环形均布，相比两爪结构的对向施力，环形多点施力能把夹持力均匀分散到物件周向，哪怕是表面光滑的圆形物件，也不需要额外施加过大的夹紧力就能获得足够的静摩擦力，不会出现夹痕或者夹变形的问题。底部的驱动杆做了同轴度公差约束，和安装座的配合间隙控制在0.02mm以内，升降动作时不会出现偏摆卡滞，哪怕是连续高频次的抓取释放循环，也能保证每组爪片的开合行程一致，不会出现单侧爪片提前接触物件导致的对位偏移。两组适配框架的连接位做了沉孔设计，紧固件安装后完全没入安装面，不会突出结构表面刮碰到周边的线路或者其他机构件，框架和中心基座的连接位预留了微调余量，装配时可以根据实际使用的爪片形变特性，小幅调整初始开合角度，适配不同尺寸范围的抓取物件。爪片的翻折边做了圆角过渡处理，没有尖锐的裁切毛边，抓取时哪怕物件和爪片存在小幅位置偏差，圆角导向面也能顺利把物件导入夹持中心，不需要视觉系统做极高精度的对位就能完成稳定抓取，刚好适配竞赛场景下机器人移动对位存在误差的实际工况。
