FRC5638竞赛专用竞技机器人结构设计

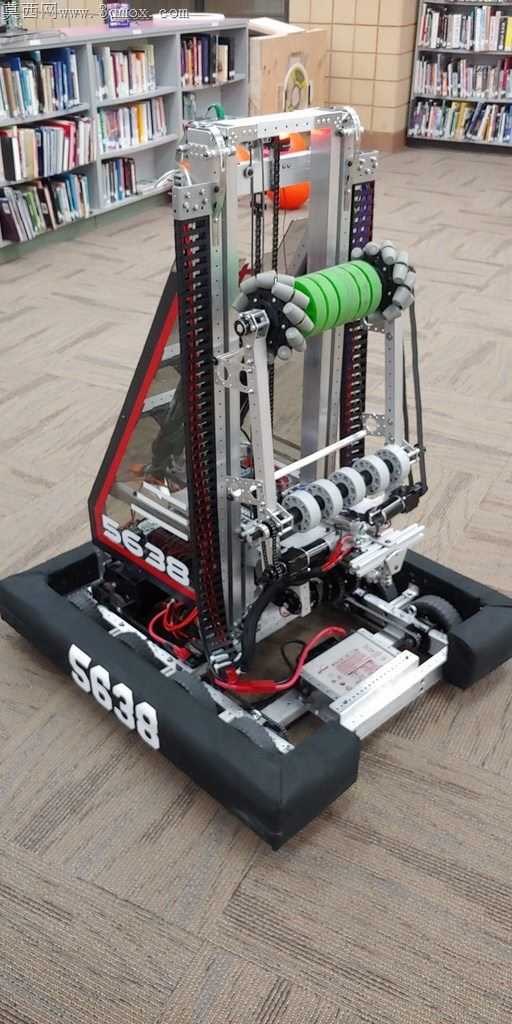

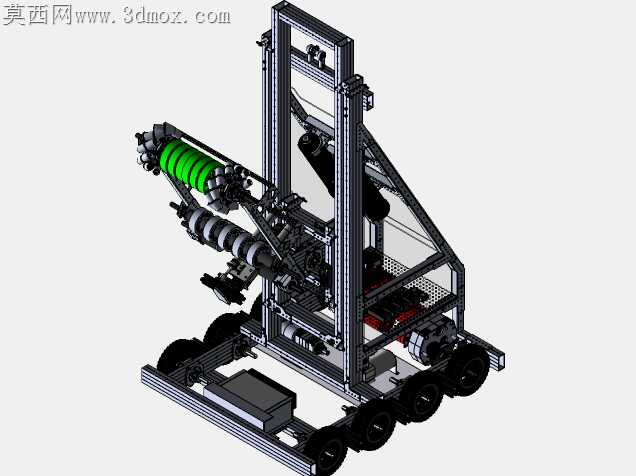

场地对抗类竞技机器人的落地痛点从来不是炫酷的外观渲染，而是高速冲撞下的结构可靠性与动作响应速度的平衡，这套FRC参赛机器人的结构设计完全围绕赛场15秒内完成取件、转运、投射的核心需求做取舍。底盘采用四周带防撞缓冲条的框型布局，黑色防撞条直接包覆铝型材框架外沿，避免冲撞时型材边角变形卡滞轮组，轮组隐藏在框架内侧，既降低被对手顶起轮体导致失能的概率，也能给上层执行机构留出最大的安装空间。上层的物料拾取机构没有采用复杂的多自由度关节，而是用平行抬升的导轨结构搭配带防滑纹路的绿色辊筒拾取组件，辊筒表面的弧形包覆层能适配不同直径的赛事用球，抬升导轨旁排布的拖链全程约束线缆走向，避免高速动作时线缆剐蹭到传动部件造成信号中断。框架上的红黑标识不仅是队伍视觉区分，更对应了不同维护区域的快拆点位，红色三角覆盖区是电控模块安装位，日常调试时不用拆解整个上层结构，只需松开侧边两颗快拆螺丝就能掀开护板检修接线。底部框架上的编号标识做了凹陷式处理，避免冲撞摩擦导致标识磨损，也不会因为贴纸凸起剐蹭场地拼接缝。拾取臂末端的多组导向轮做了偏心可调设计，现场调试时不用更换零件，只需转动偏心轴就能调整辊筒与物料的贴合间隙，适配不同磨损程度的比赛用球。底盘上的电池安装位做了抽拉式快锁结构，换电时不用拧动任何螺丝，扳动锁扣就能抽出电池组，把赛事规则允许的换电时间压缩到8秒以内。所有传动带的张紧轮都布置在框架外侧，不用拆解外围护板就能快速调整张紧度，应对连续对抗带来的皮带松弛问题。线缆走线全部沿铝型材的凹槽排布，用扎带固定后加装薄型护盖，既避免飞线勾挂场地障碍物，也能减少冲撞时线缆被扯断的风险。抬升机构的限位块采用聚氨酯材质，硬接触时不会产生金属撞击的异响，也能吸收抬升到极限位置时的冲击力，延长导轨的使用寿命。
