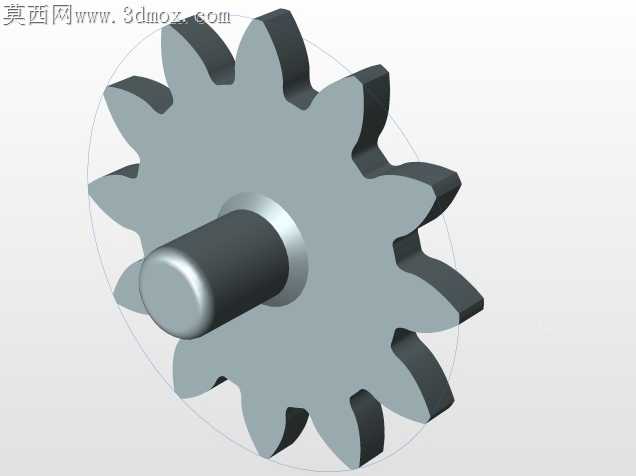

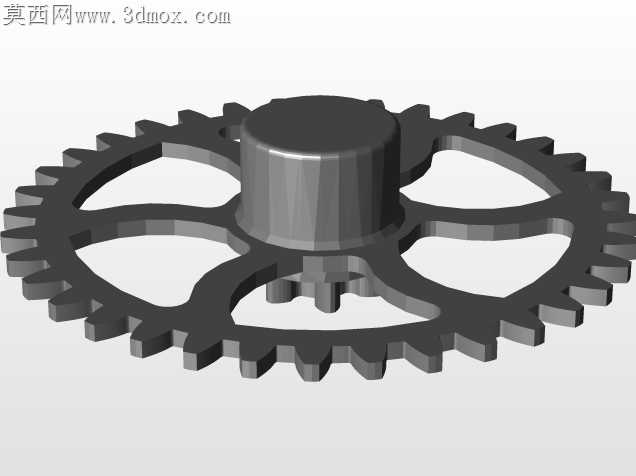

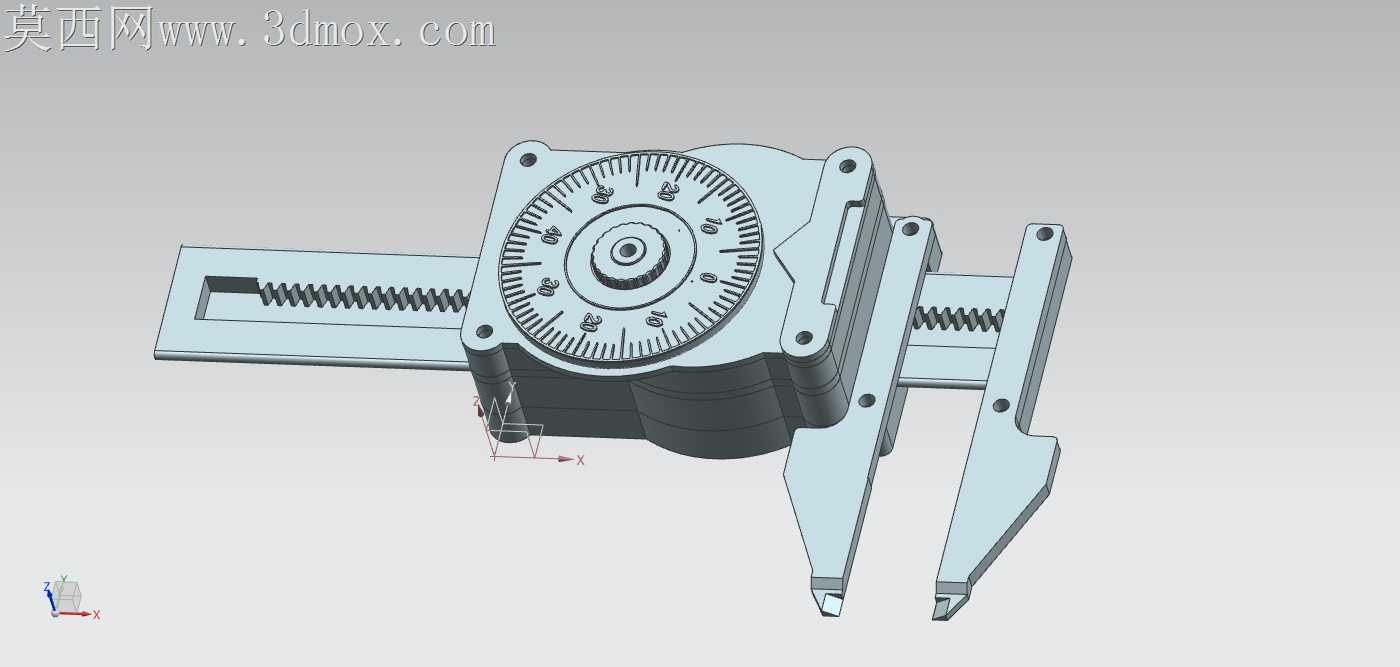

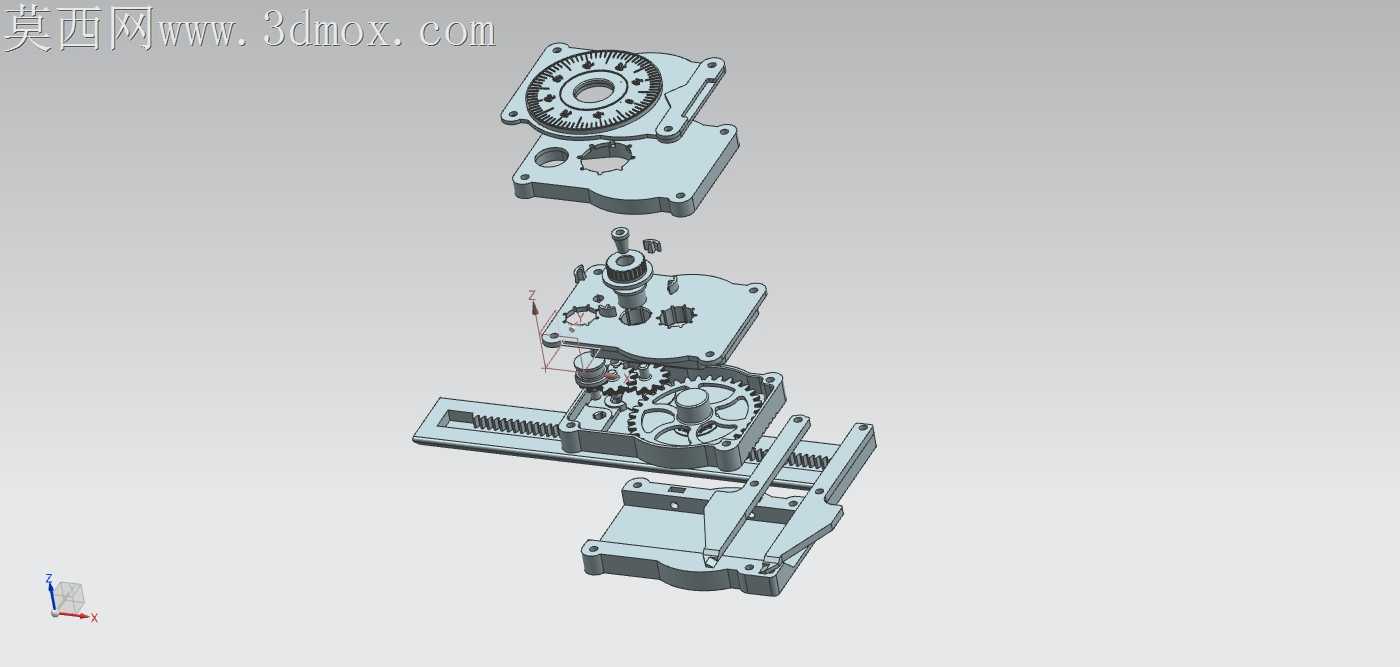

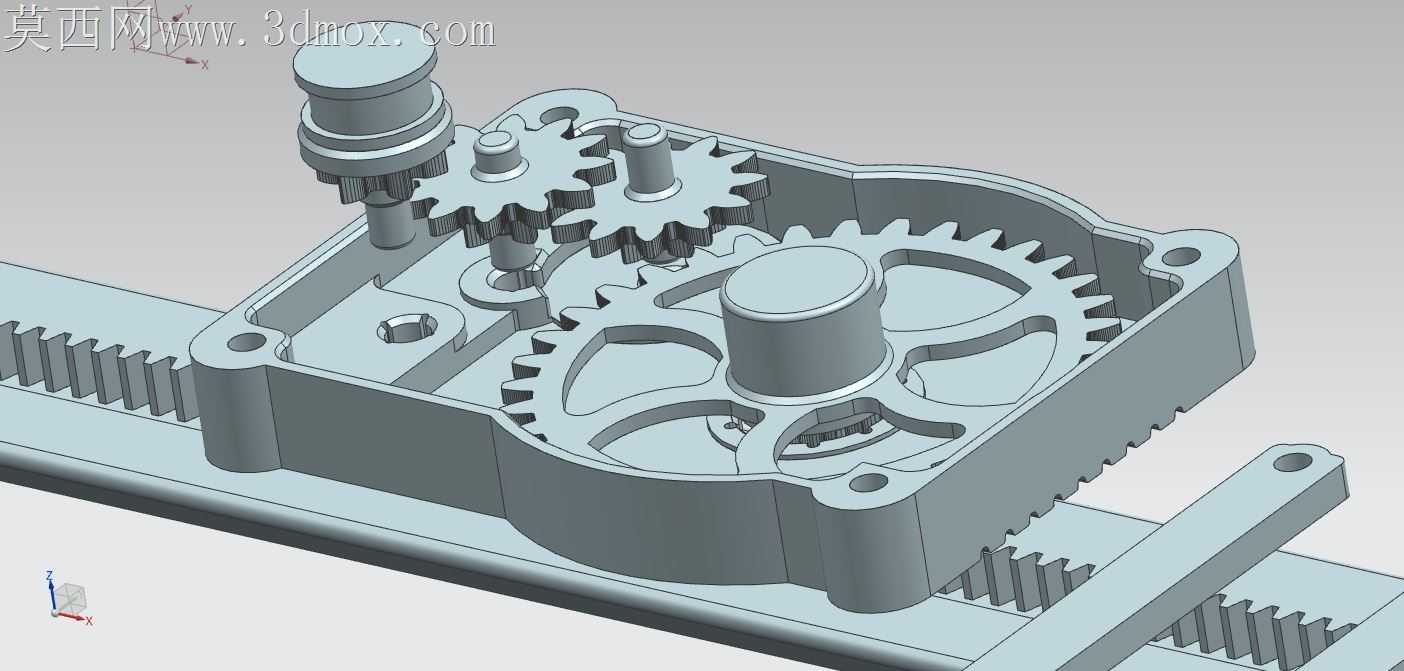

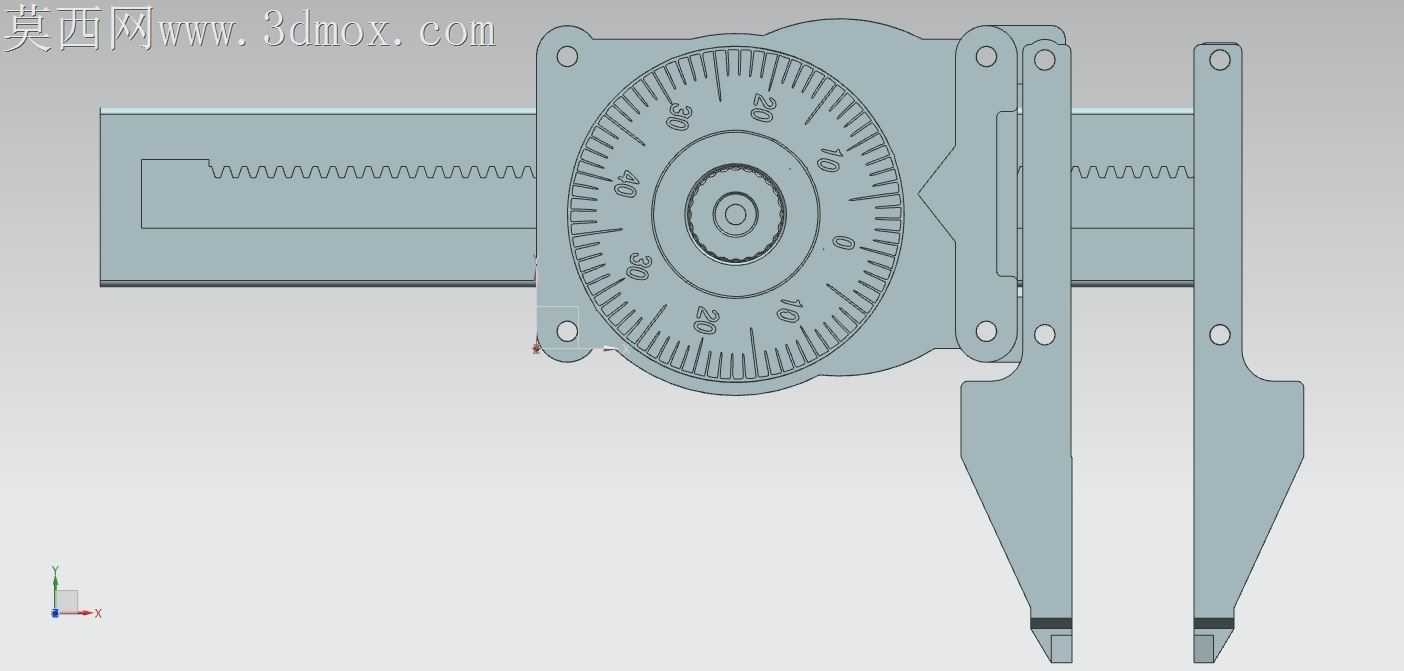

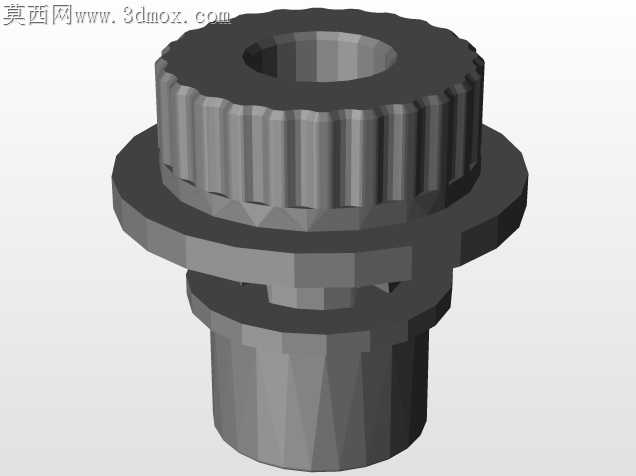

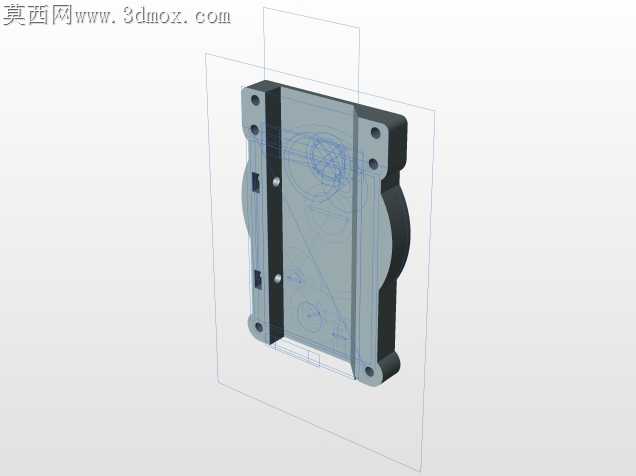

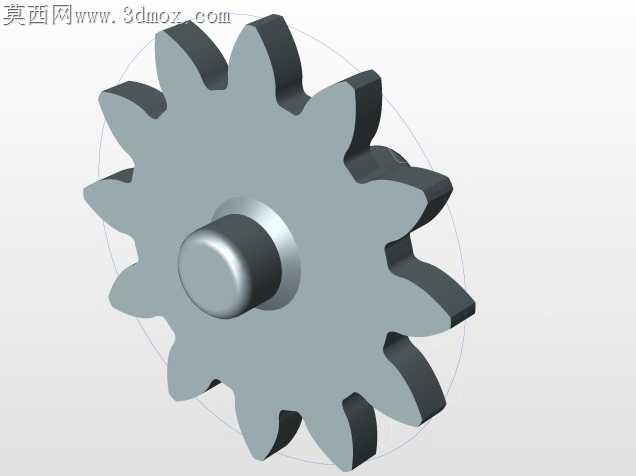

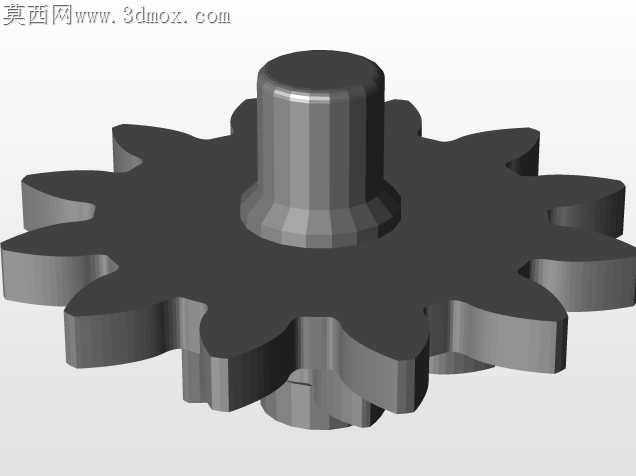

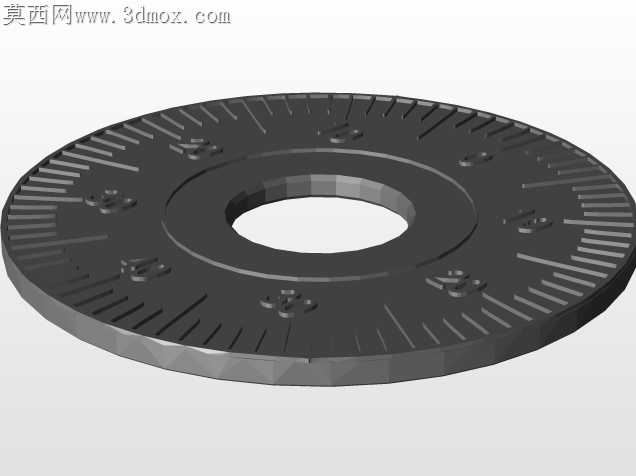

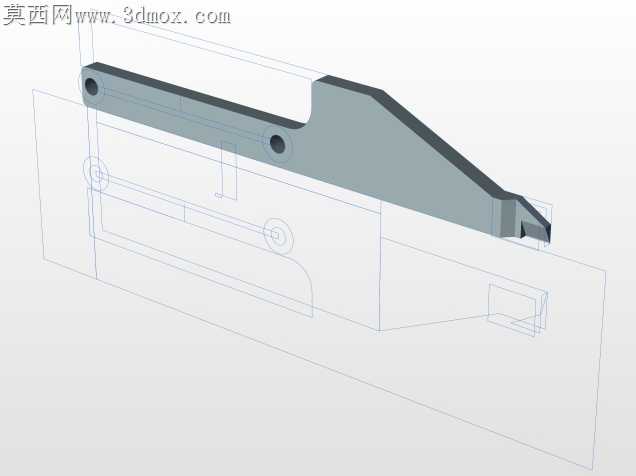

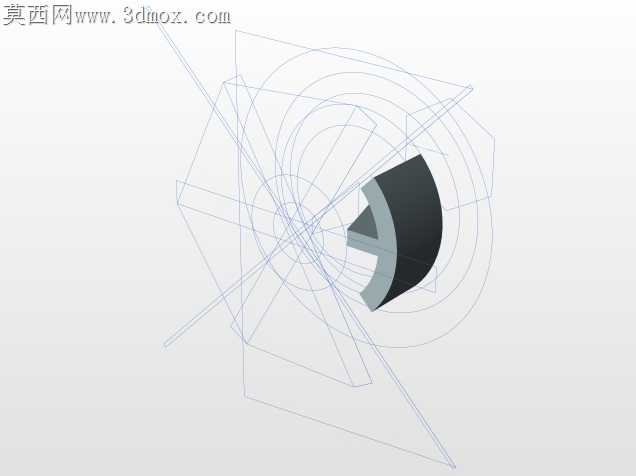

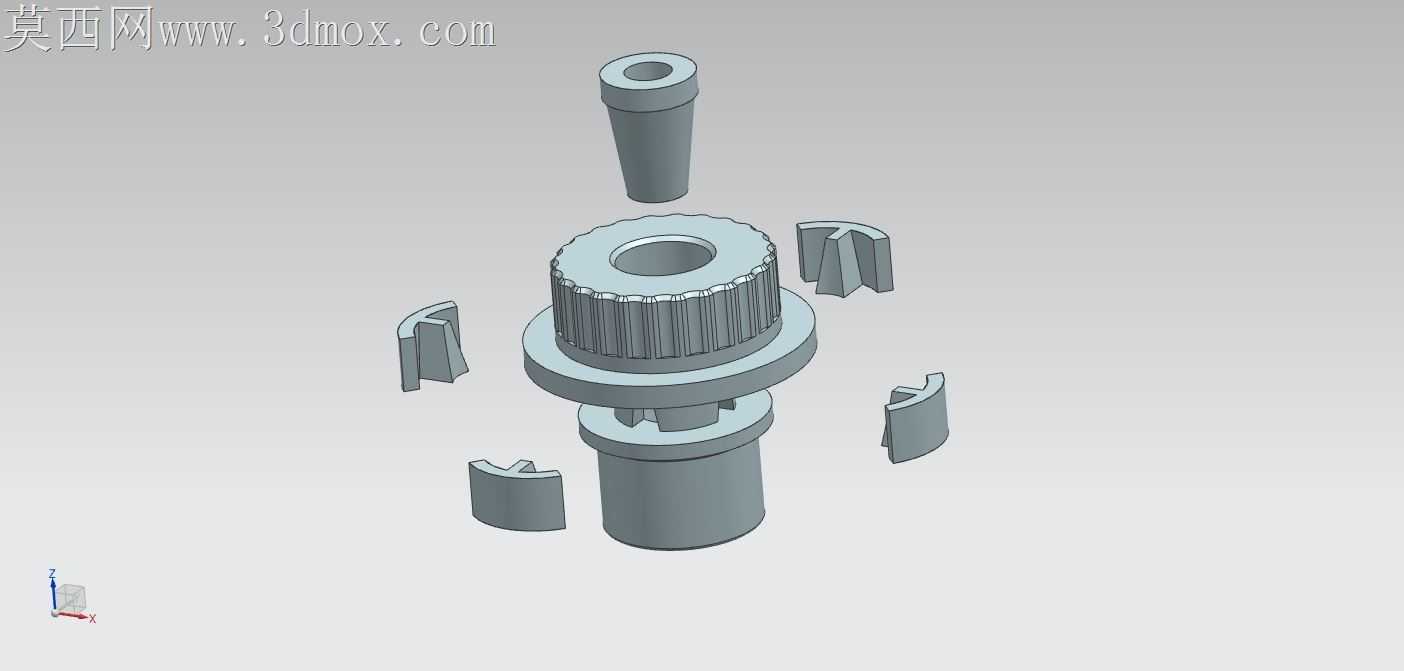

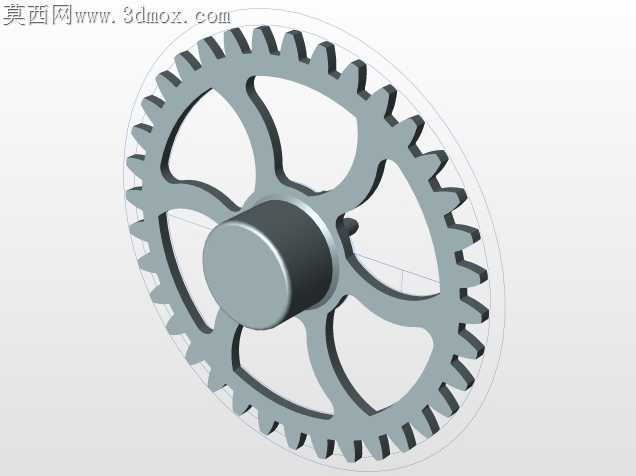

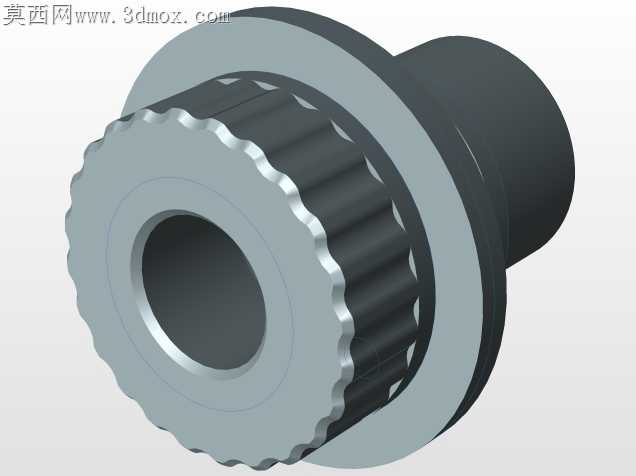

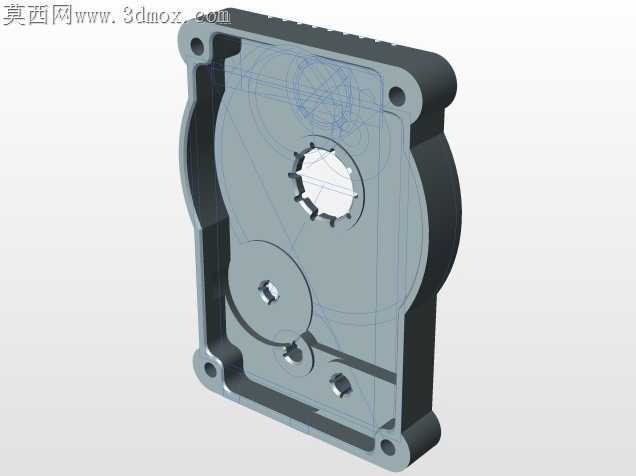

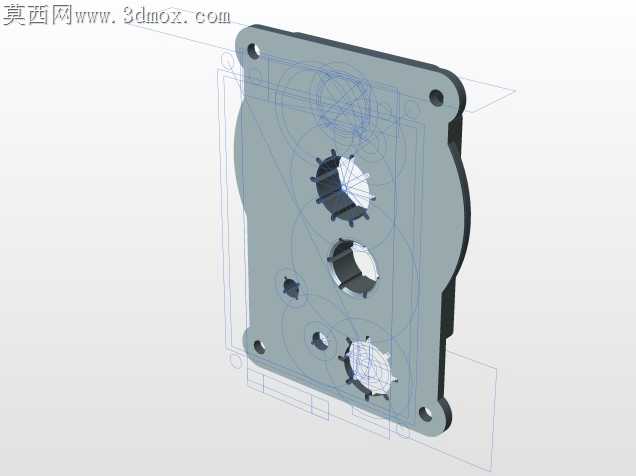

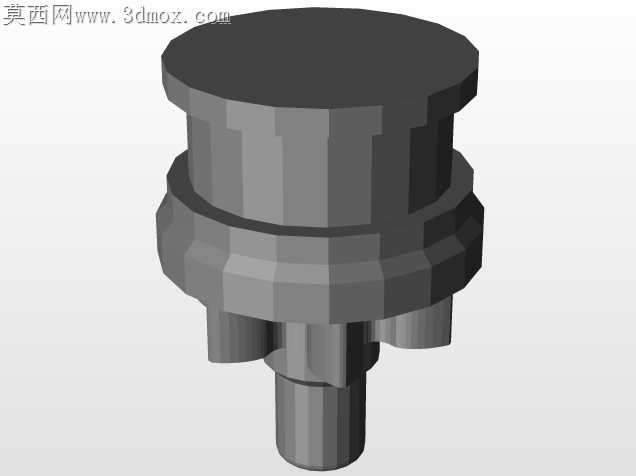

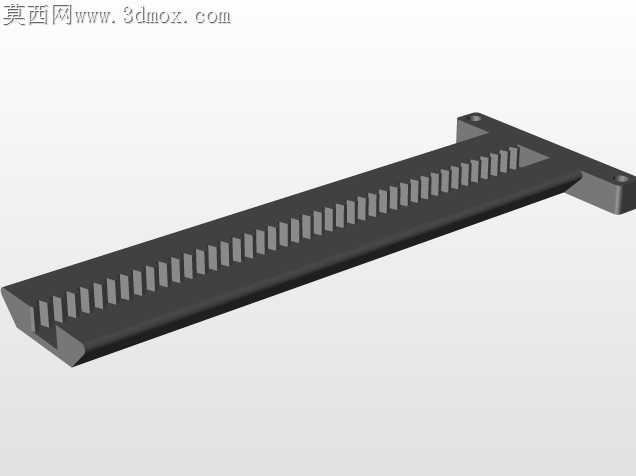

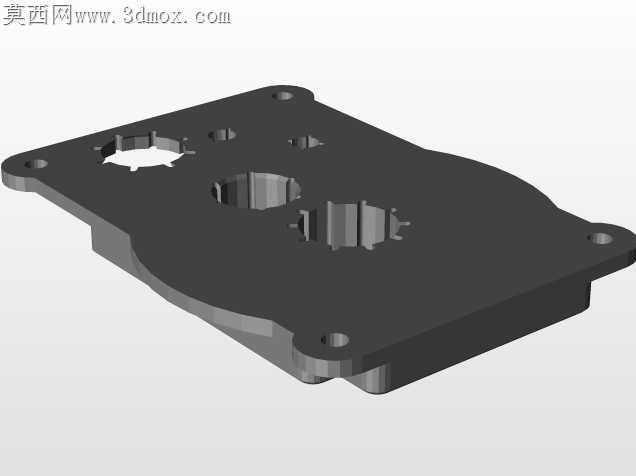

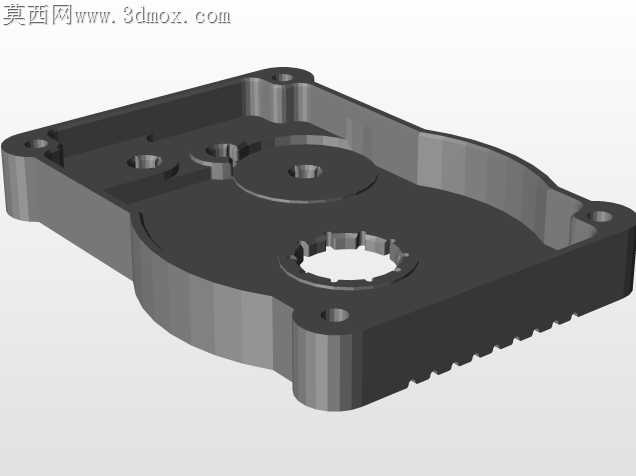

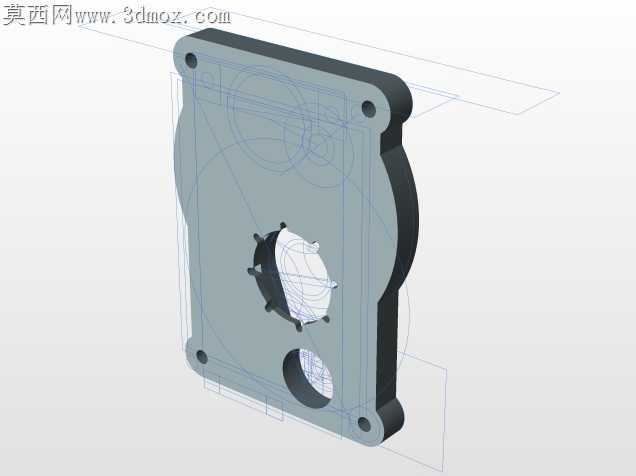

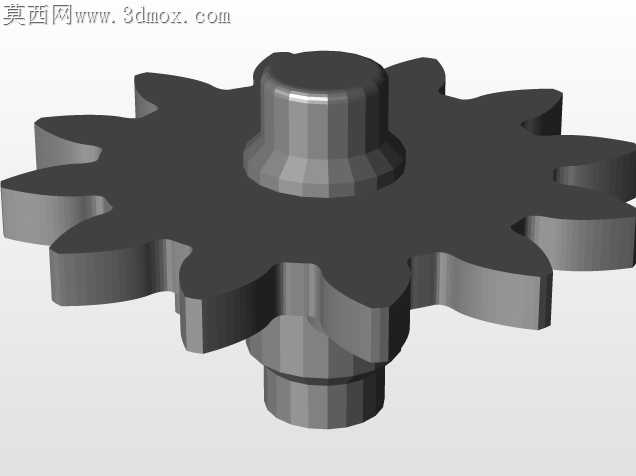

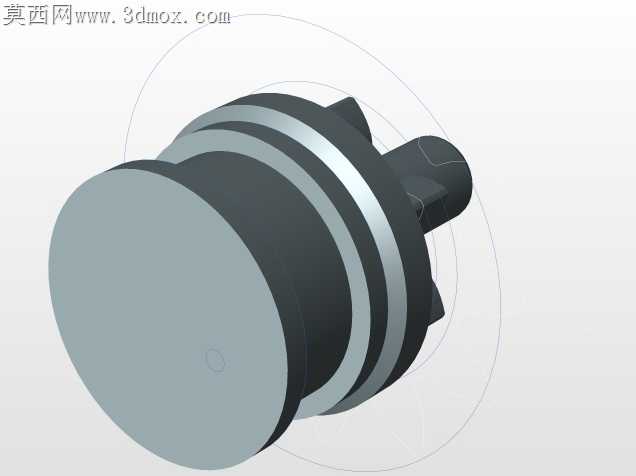

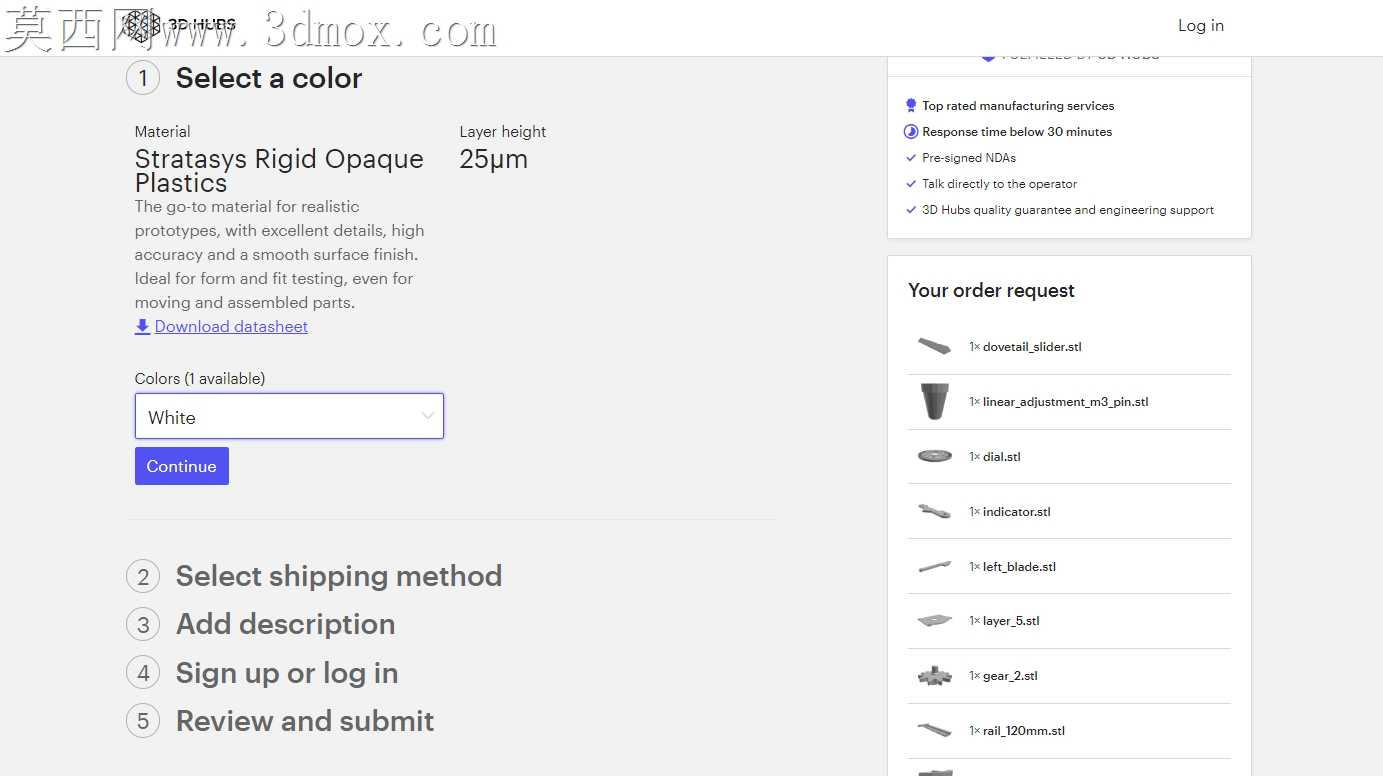

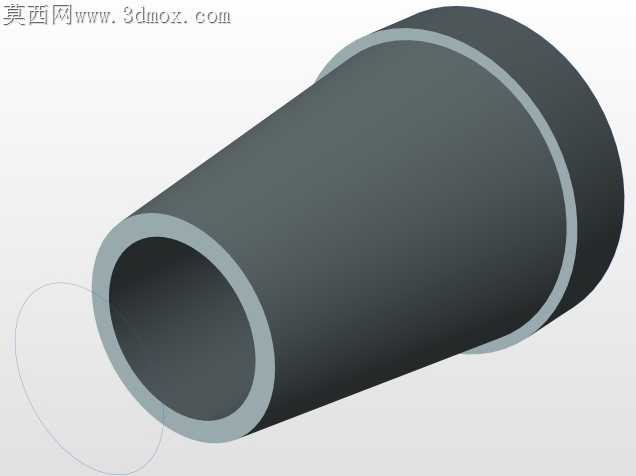

卢卡斯华莱士大学维多利亚州为了降低亚毫米测量工具的成本,我设计了一套完全可3D打印的卡尺,可以根据打印过程中的误差进行调整。这使得即使是低成本的FDM打印机与标准组件,以生产一个准确和可靠的测量工具。顶部刻度盘每毫米轨道行程旋转一整圈,允许用户进行非常小的旋转(<;0.1mm)测量主变速箱位于齿条的顶部,齿条与直径为4毫米、6齿的输入齿轮啮合。这个齿轮每旋转1/24圈就旋转1毫米,所以刻度盘(输出)必须旋转1整圈才能旋转1/24圈。这需要两个齿轮比为24:1。4个M3 x 30mm螺栓将齿轮箱固定在一起,6个M3 x 15mm螺栓用于连接测量叶片并将导轨固定到位。机架顶部的齿轮箱包含24:1齿轮组,由一个大的6:1齿轮和两个2:1齿轮组成。然后,变速箱输出轴连接到表盘下方的线性调整机构,该机构可以在0.9*24:1和1.1*24:1之间改变最终输出比。这允许用户根据已知长度(如尺子)校准刻度盘上的读数,以调整齿轮的尺寸误差。请注意,此调整仅解释线性误差,例如过度挤压或挤压不足的齿轮剖面图.校准相当简单。装配后,找一把尺子或任何已知尺寸的物体,用卡尺测量物体。物体越大越好,因为传动装置的误差积累得越久距离。如果卡钳读数太大,稍微松开刻度盘中心的M3螺栓,然后重新测量。如果数值太小,拧紧M3螺栓。这会扩大或缩小调整齿轮的直径,从而改变卡钳的总传动比。继续测量和调整螺栓,直到刻度盘上的读数正确。一旦读数精确到100毫米左右,您的卡尺现在就可以校准了!打印Su建议:-全部组件可以用标准的0.4毫米喷嘴和聚乳酸打印。-所有齿轮,包括线性调整机构,必须在0.1毫米的层高上印刷。所有其他部件可在0.2毫米处打印。-在打印齿轮时,建议您选择较低的外壁速度(<;30mm/s)和较低的温度,以保持齿轮精度。-如果齿轮在装配后太紧,请将流速降低到99%并重新打印。-如果输出刻度盘中有齿隙,(它会摆动)请尝试以101%的流速重新打印齿轮,并将其增加到反弹消失。-打印后,请确保在齿轮箱上充分涂抹润滑脂。-测量时请确保缓慢移动卡钳,因为如果旋转到快。高兴测量!
- 模型大小 :59.37 MB
- 消 耗 :5莫西点
- 下载次数 :
- 包含文件 :STL,Rendering,NX Unigraphics,PTC Creo Elements
