轻量化四旋翼飞行器中心承载机架结构

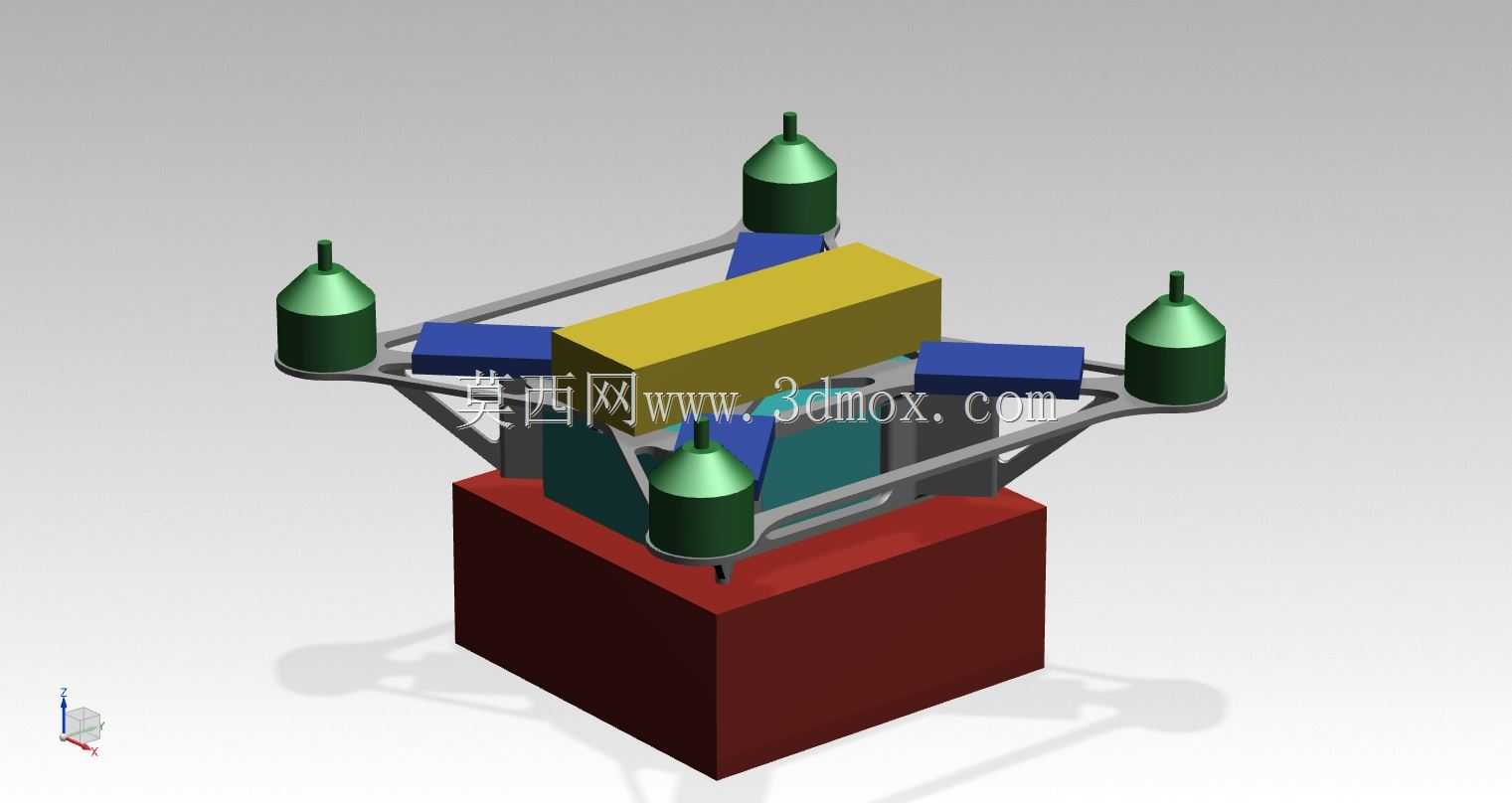

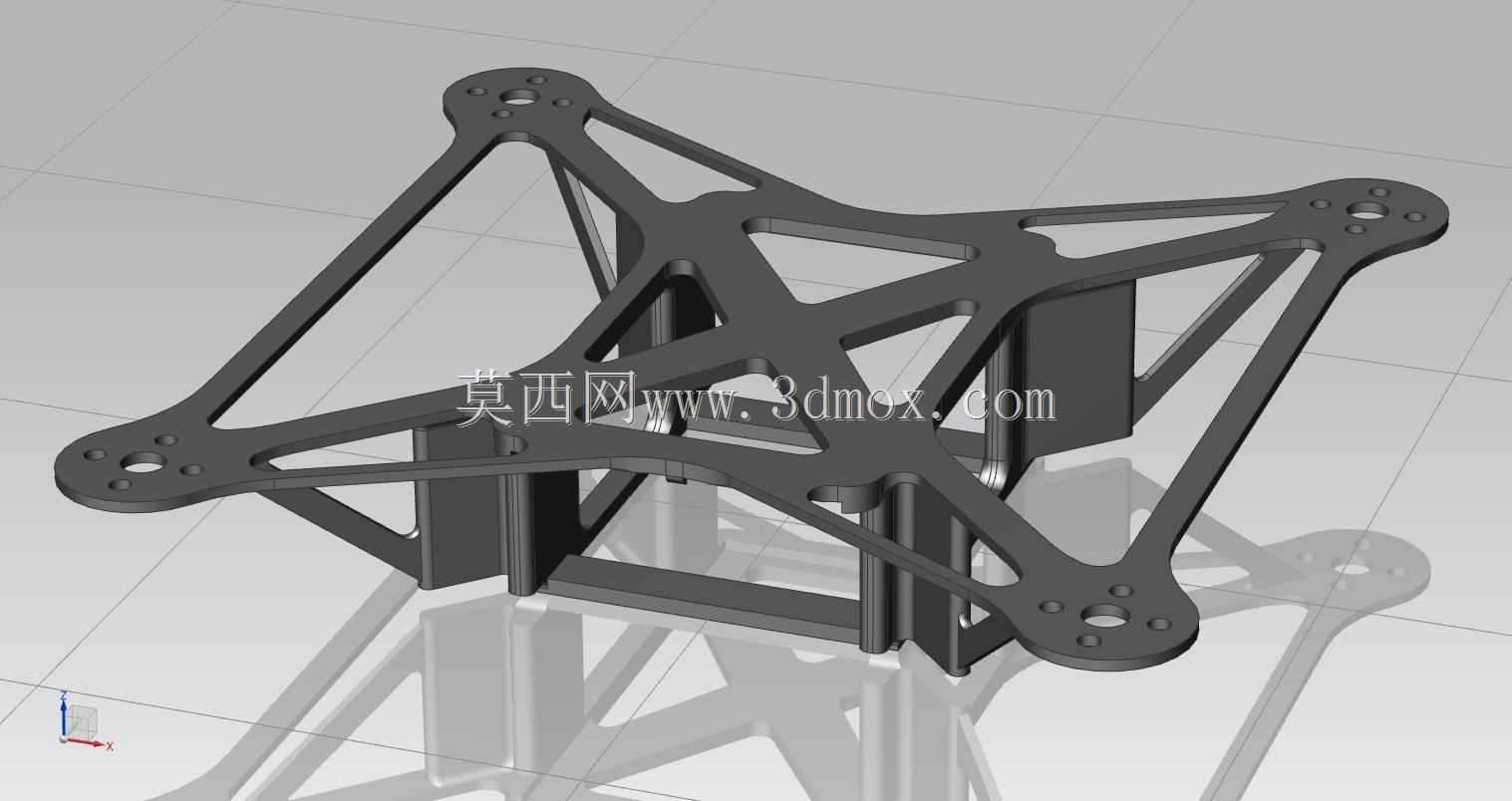

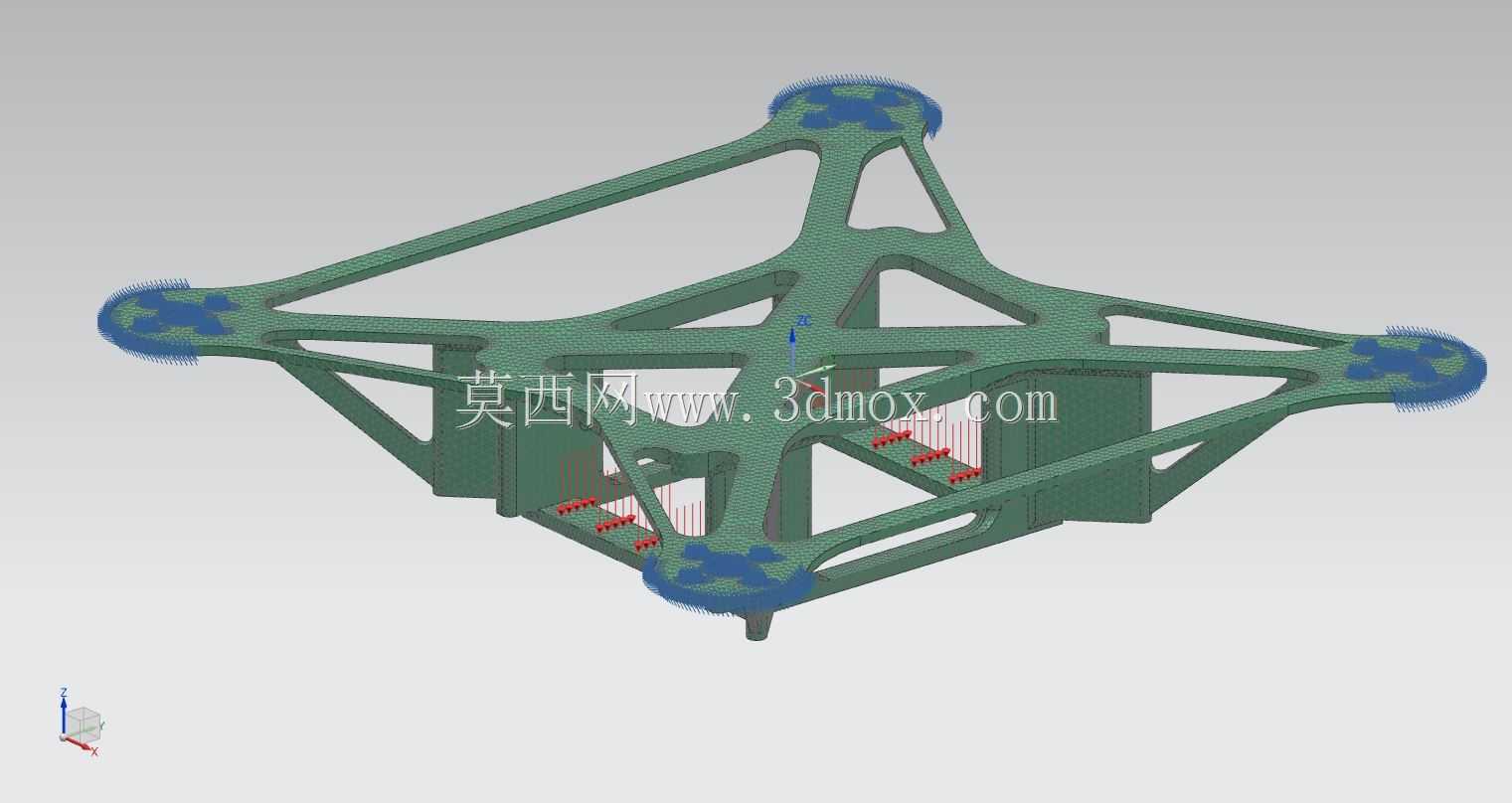

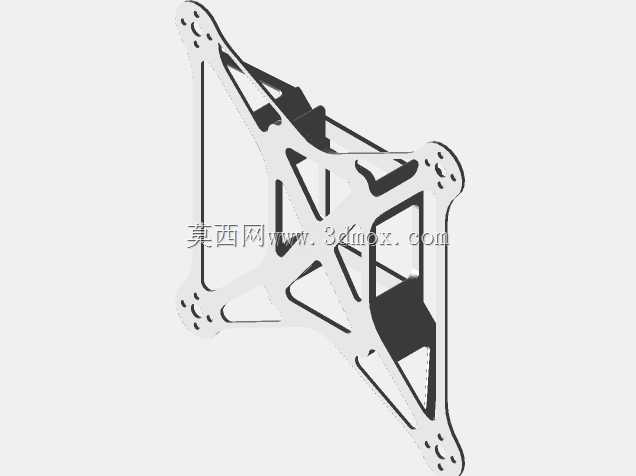

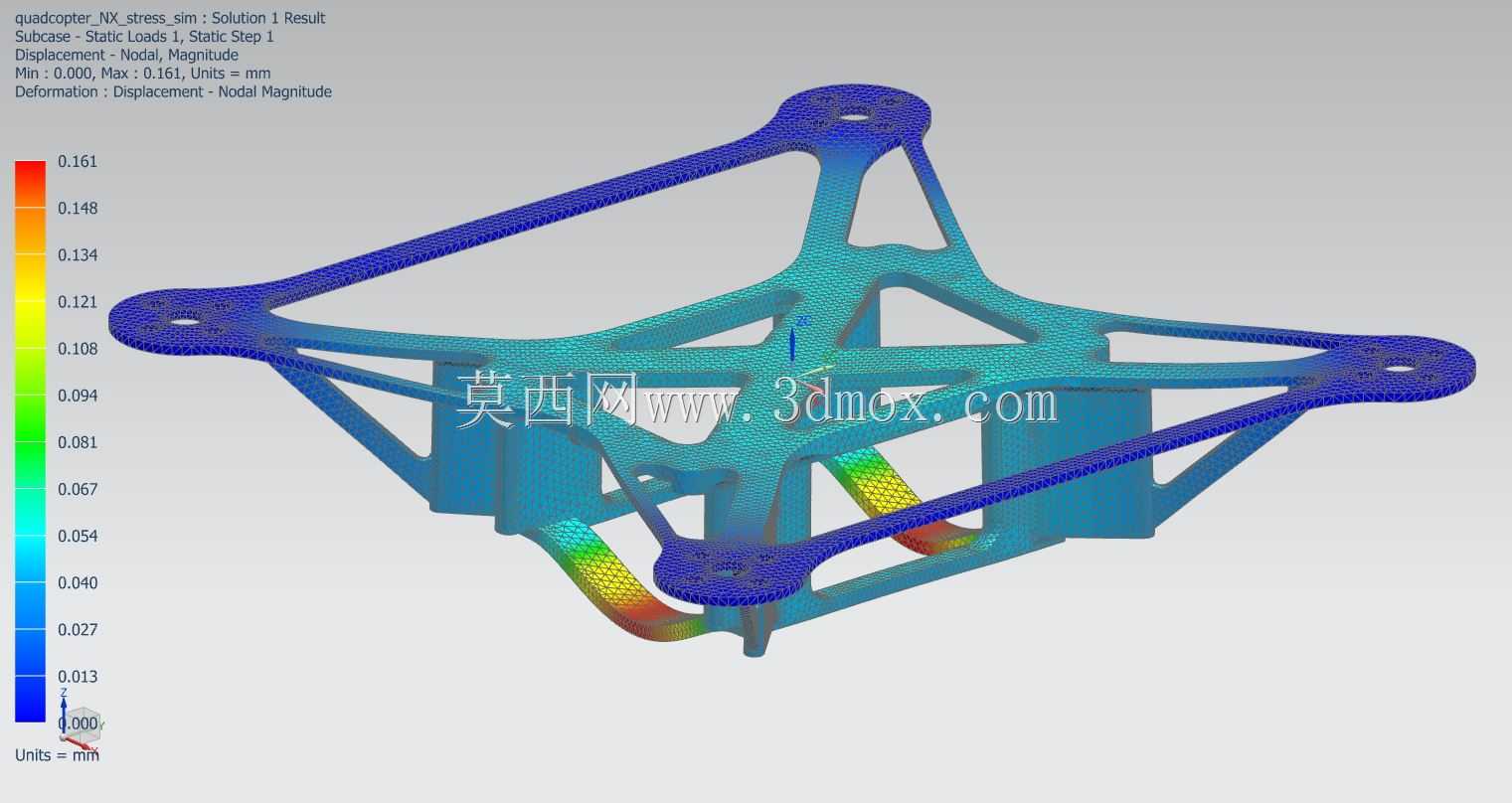

这款四旋翼飞行器中心承载机架，主要面向小型消费级及入门级竞速类航模场景使用，作为整机的核心承载基体，承担连接机臂、固定飞控与电池、传递飞行载荷的核心作用，是小型多旋翼飞行器的结构核心部件。设计之初就围绕减重与结构刚性的平衡展开，采用一体化桁架式镂空构型，将电池安装位直接整合进机架中心腔体，省去额外的电池绑带或固定座结构，进一步压缩整机冗余重量。安装时只需将适配规格的电池顺着中心导向结构推入，即可通过腔体两侧的限位结构完成卡紧固定，飞行过程中不会出现电池窜动移位的问题，省去额外的紧固步骤，日常拆装更换电池的效率更高。结构受力路径经过多轮拓扑优化，四个机臂安装端通过斜向加强筋与中心腔体连为一体，载荷从机臂安装位直接通过筋条传递到中心承载区，避免局部应力集中导致的结构断裂。机架整体采用对称式构型，四个机臂连接端的安装孔位完全一致，机臂安装时无需区分方向，降低装配出错概率。中心腔体预留了飞控、电调的安装平面，孔位适配主流小型飞控的安装尺寸，周边的镂空结构既可以减轻结构重量，也能为电调、飞控提供充足的散热空间，避免长时间飞行时热量堆积影响电子元件稳定性。结构在垂直方向的承载能力经过校核，在25N的垂直静载荷下，最大位移量控制在0.16mm，不会出现飞行过程中机架形变过大导致的飞控震动异常问题。机架整体重量控制在23g左右，对于对重量极其敏感的小型多旋翼飞行器来说，能有效降低整机起飞重量，提升续航时间与机动响应速度。该机架可通过熔融沉积成型工艺直接加工，适配常用的工程塑料耗材，加工时无需额外添加支撑结构，成型后经过简单的去毛刺处理即可直接装配使用，加工成本可控，适合小批量自制或者航模爱好者个人制作使用。结构的安装边界经过严格控制，机臂安装端的孔位间距、中心腔体的电池容纳尺寸、飞控安装孔位都做了统一的尺寸适配，能兼容市面上多数同规格的小型四旋翼通用配件，不需要额外做改装调整即可直接替换原有机架使用。
