迷你ITX千兆主板精细三维结构设计

项目分类:通用机械零部件 发布时间:2020-06-30 ID:118628
  • 迷你ITX千兆主板精细三维结构设计
  • 迷你ITX千兆主板精细三维结构设计
  • 迷你ITX千兆主板精细三维结构设计
  • 迷你ITX千兆主板精细三维结构设计
  • 迷你ITX千兆主板精细三维结构设计

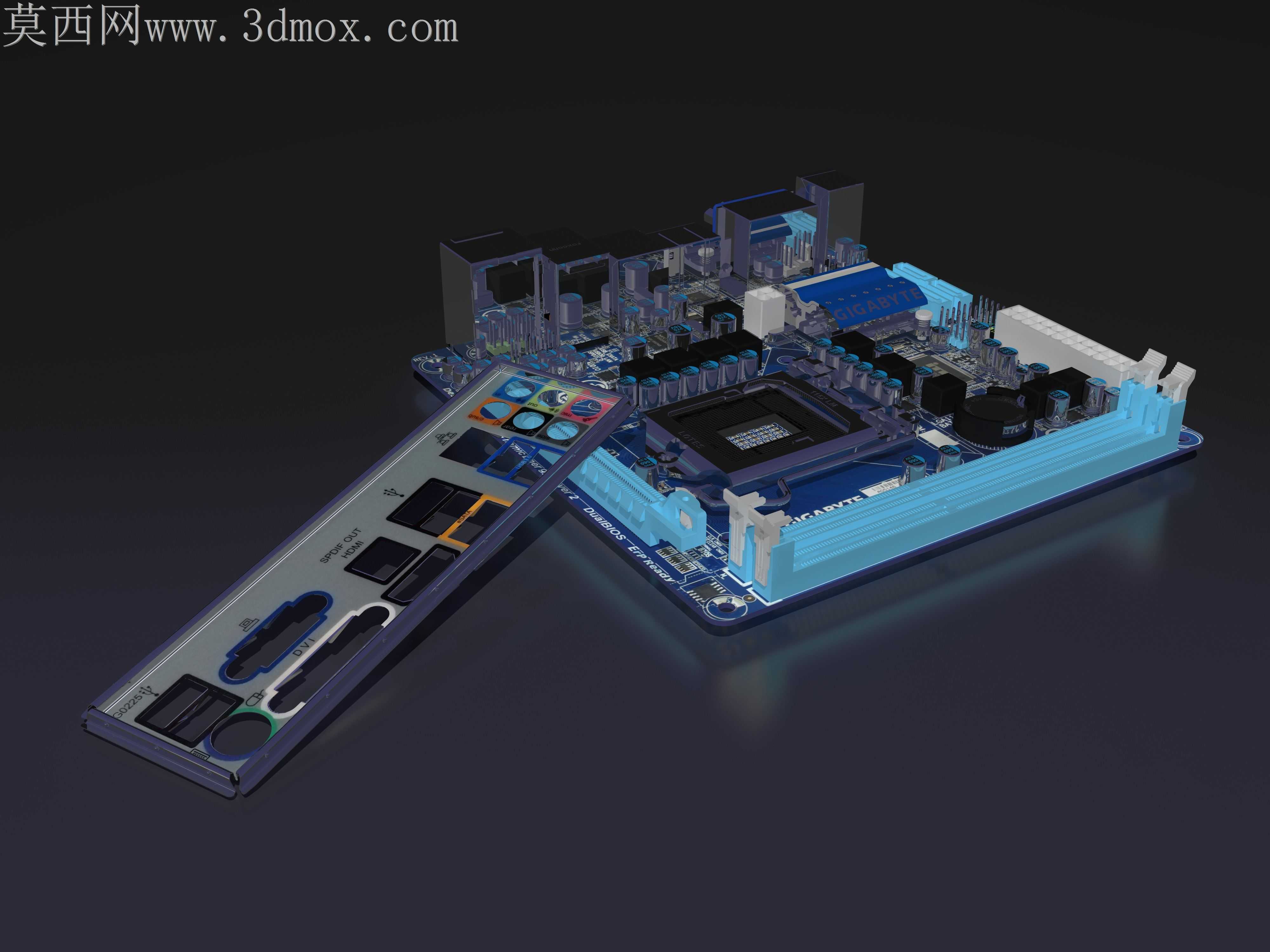

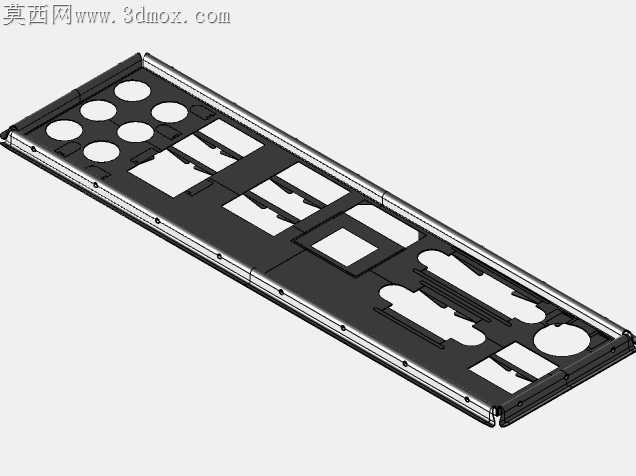

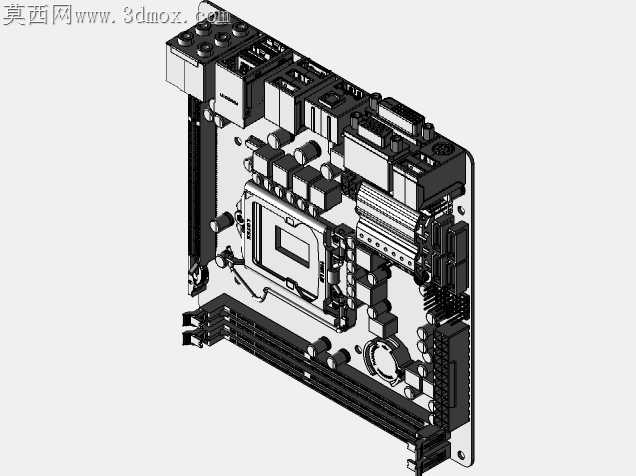

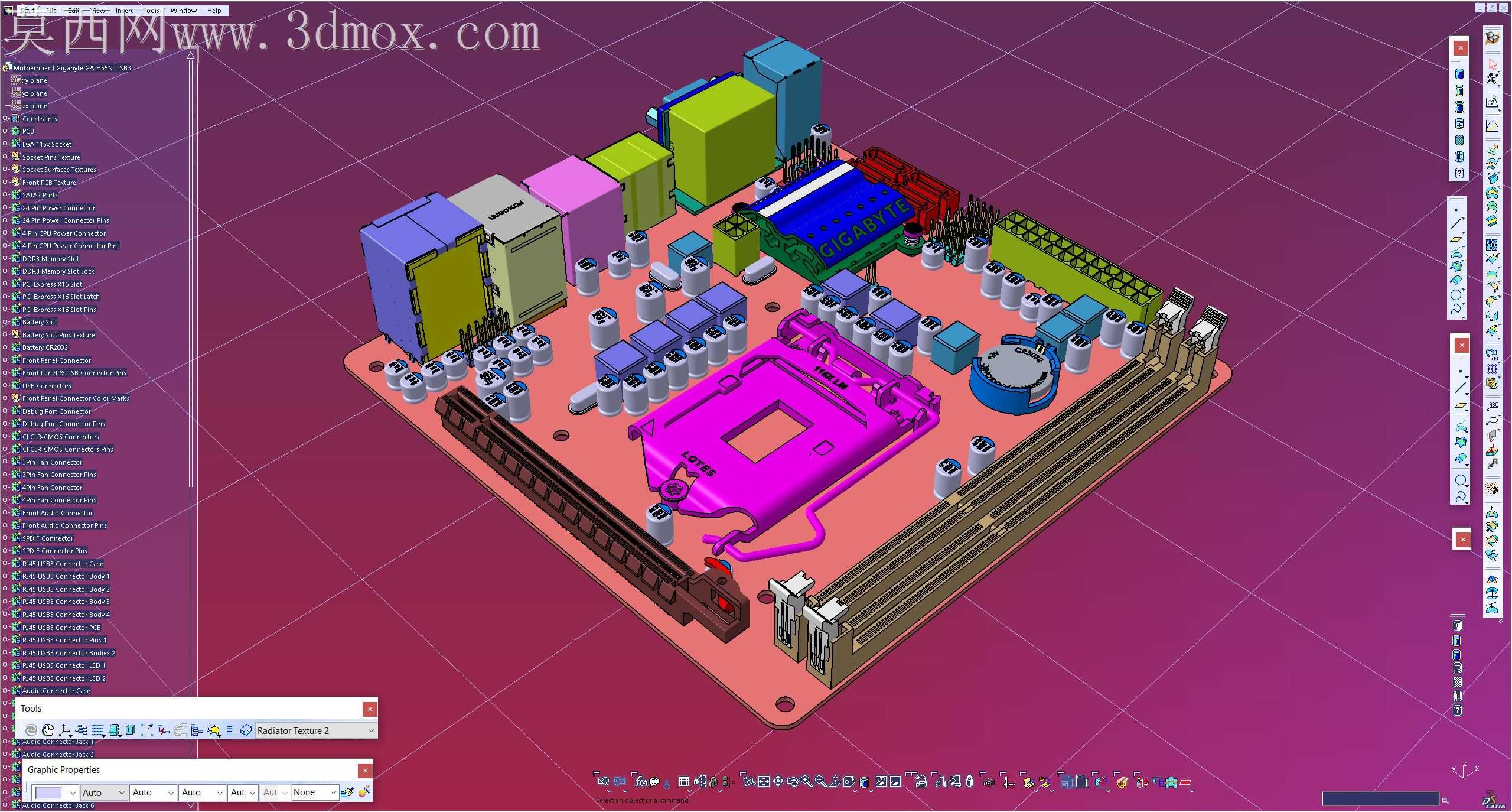

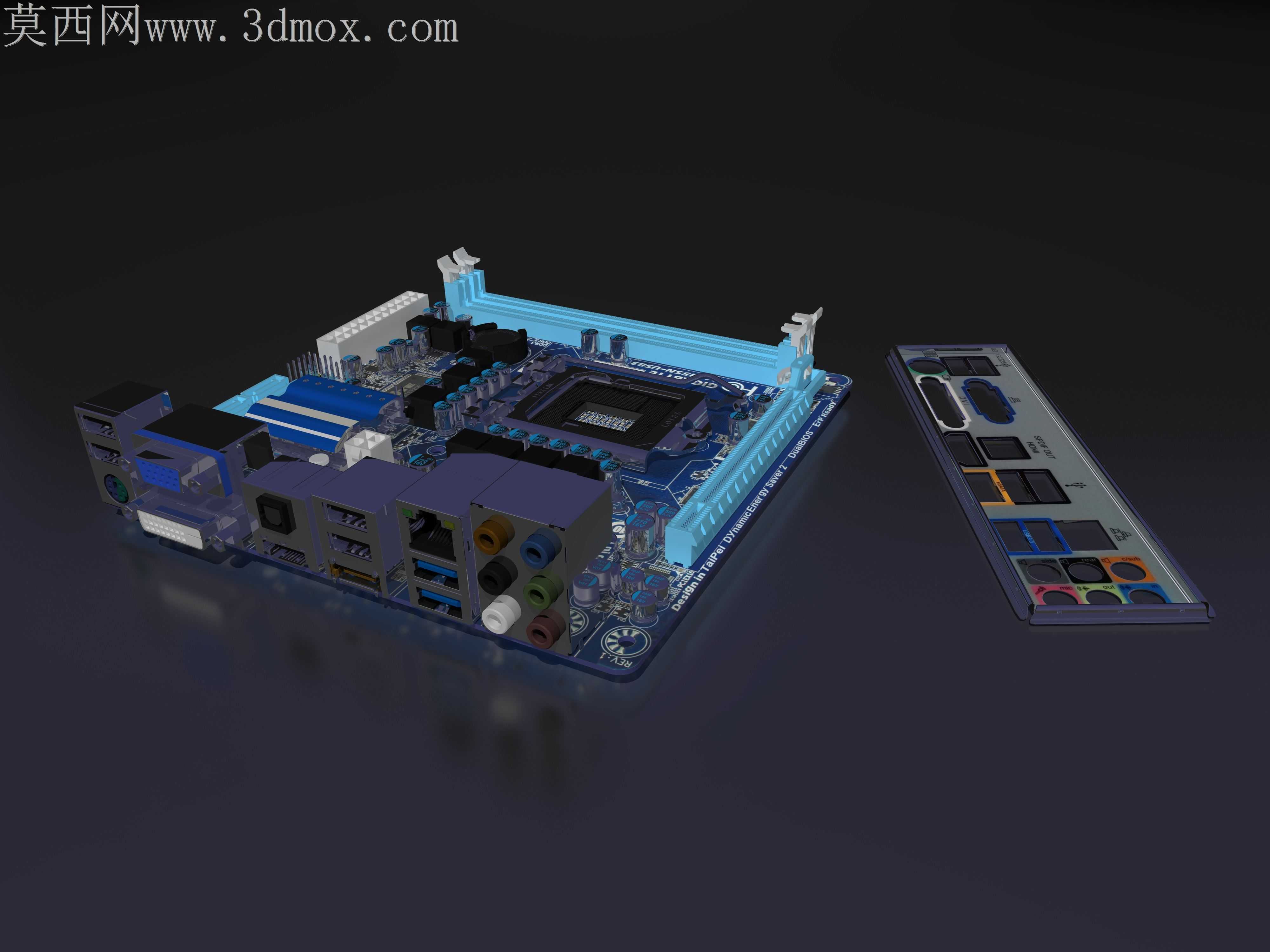

消费级电子板卡量产前,常遇到板载元件干涉、接口插拔应力集中、贴片元件过炉偏移的问题,这款迷你ITX规格的千兆主板三维结构,完全围绕加工适配的核心逻辑做细节还原。板边的USB3.0接口座特意做了0.2mm的沉台让位,对应机箱挡板安装时的公差冗余,避免批量组装时接口卡滞、挡板压损接口塑胶座的隐患。CPU插座周边的电容排布,刻意避开了常见下压式散热器的扣具安装位,每颗贴片电容的焊盘边缘都预留了0.15mm的阻焊区,匹配SMT贴片时的钢网开口精度,减少过炉后连锡、虚焊的不良率。内存插槽的卡扣限位结构做了细微的角度调整,卡扣张开时的行程刚好避开板边的音频接口区域,不会出现插拔内存时卡扣刮擦音频接口金属屏蔽罩的问题。PCB板的层数叠构在模型里做了分层示意,电源走线对应的铜箔区域做了加厚的视觉区分,对应大电流供电时的载流需求,避免高负载下供电线路压降过大。后置I/O区的金属屏蔽罩和PCB板的固定柱位置,完全对应量产时的回流焊定位孔,每根固定柱的高度差控制在0.05mm以内,过炉时不会因为支撑高度差导致PCB板翘曲变形。板载的千兆网络变压器周边,特意留了完整的接地铺铜区域,对应信号完整性要求,减少高频信号传输时的电磁干扰。SATA接口的位置做了下沉处理,安装硬盘数据线时不会和显卡插槽的尾部产生干涉,就算是长度较短的小型机箱,也能顺利完成走线。主板供电模块的散热片固定卡扣,做了防脱倒钩结构,运输过程中不会因为震动导致散热片脱落,散热片和MOS管的接触平面做了平面度校验,间隙控制在0.1mm以内,保证导热介质能完全填充接触间隙,提升散热效率。板边的固定安装孔都做了金属包边的结构还原,对应机箱铜柱安装时的接地需求,同时避免螺丝拧紧时PCB板出现分层开裂的问题。前置面板插针的位置做了防呆缺口的细节还原,插针排布的间距完全对应行业通用的机箱排线规格,装机时不会出现插针错位、接反导致的烧板隐患。
