高水头冲击式水斗水轮机结构设计

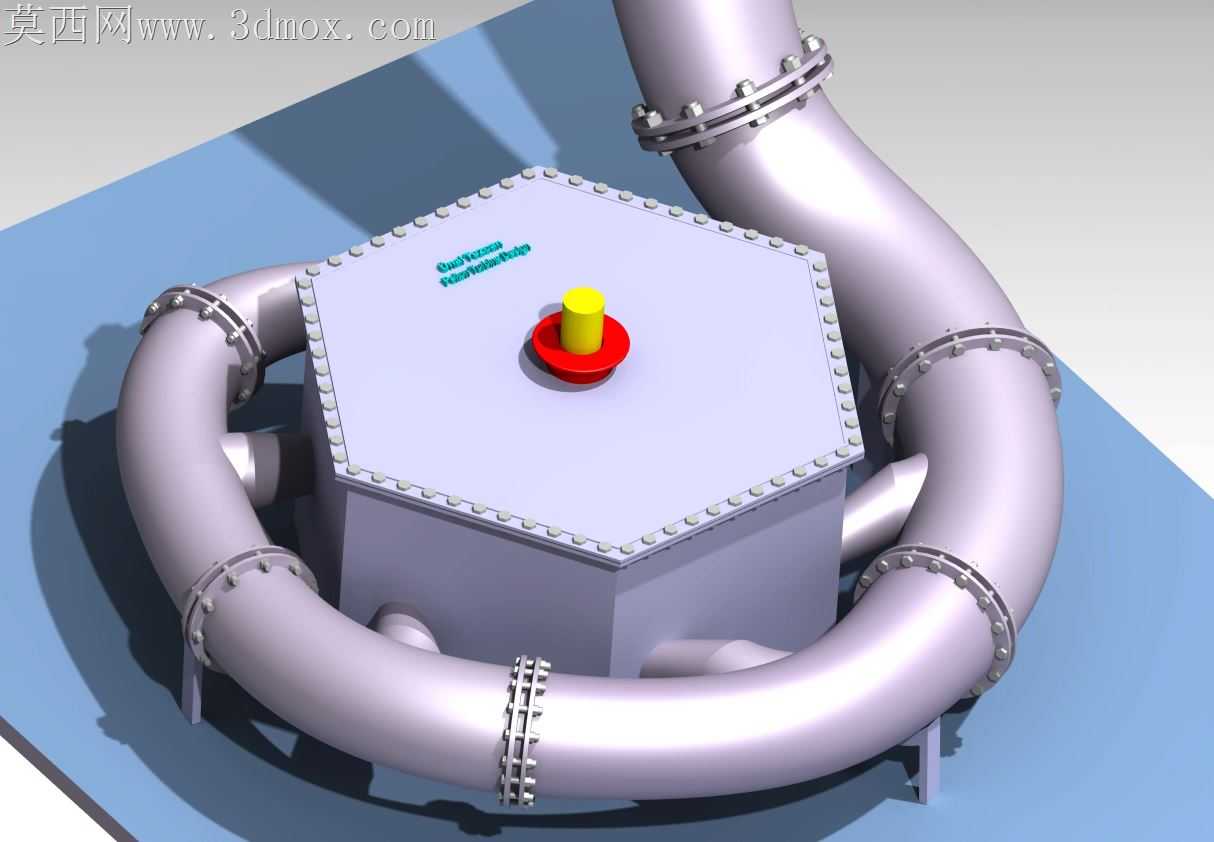

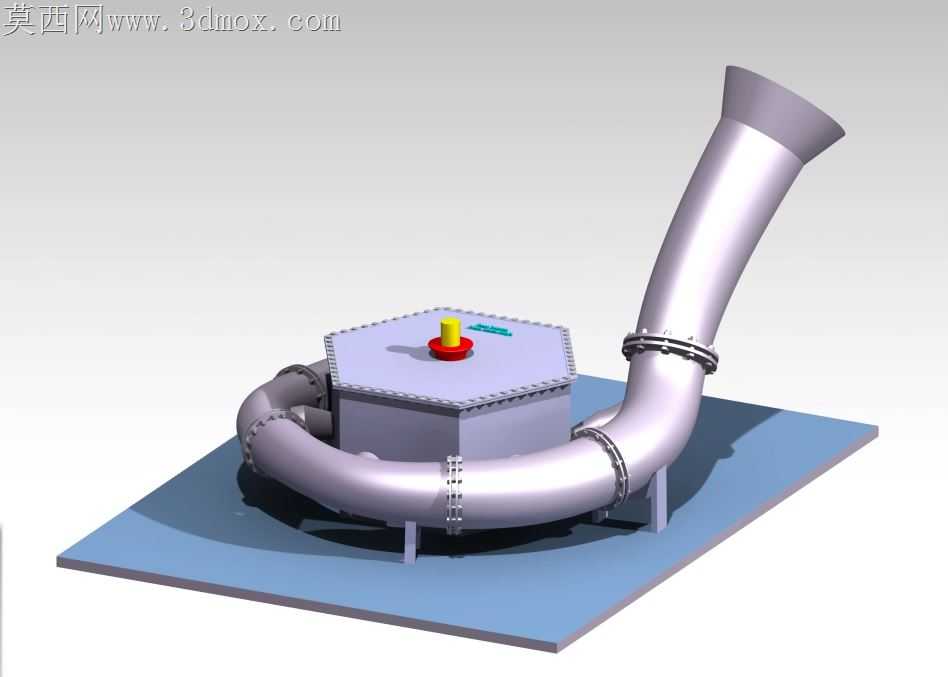

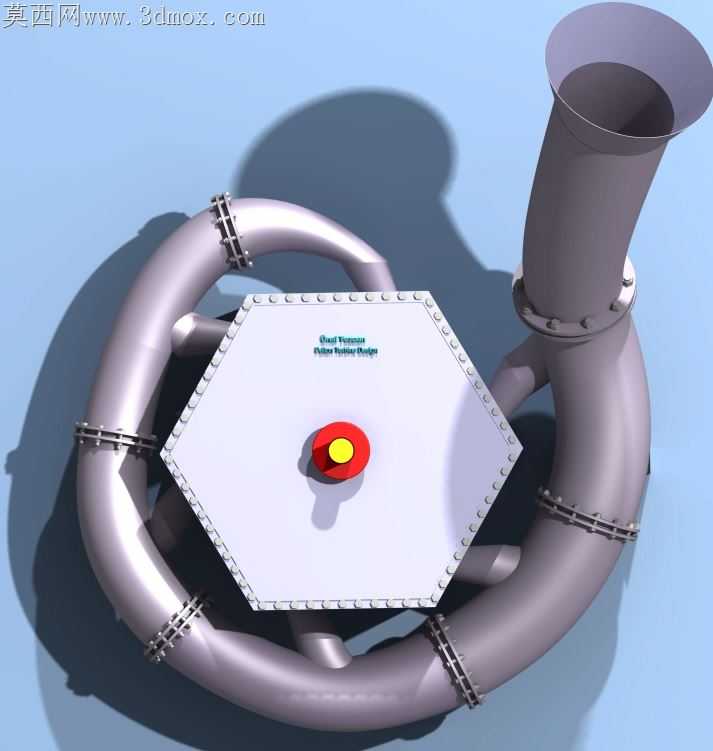

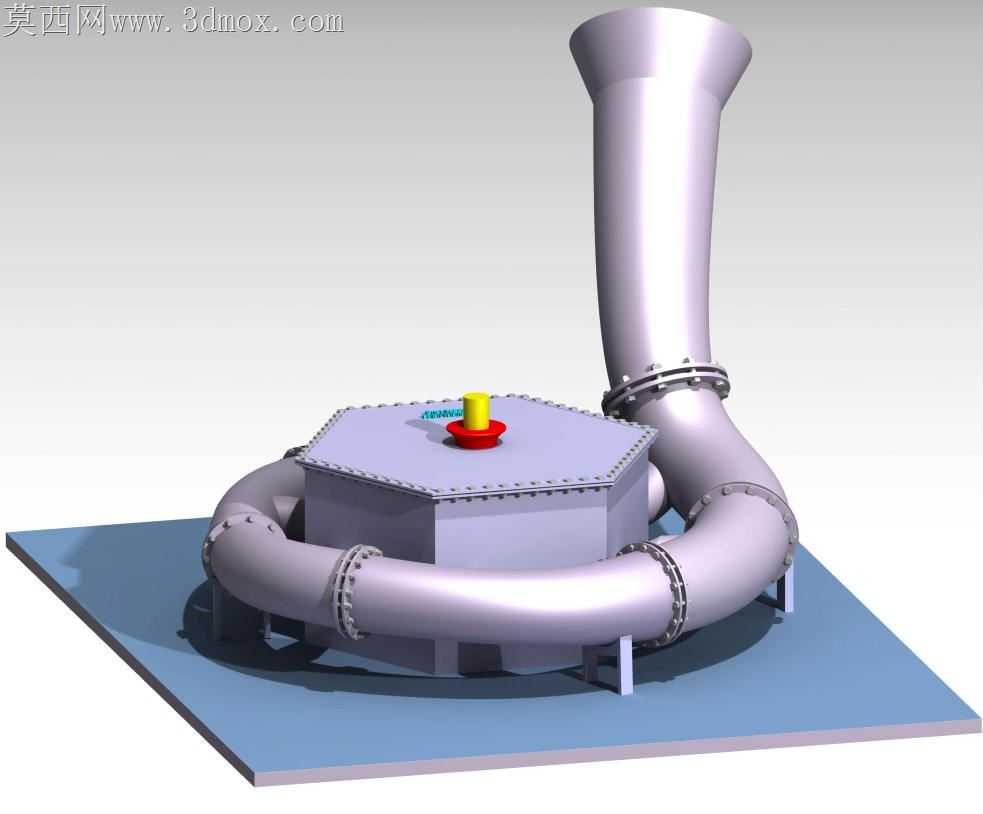

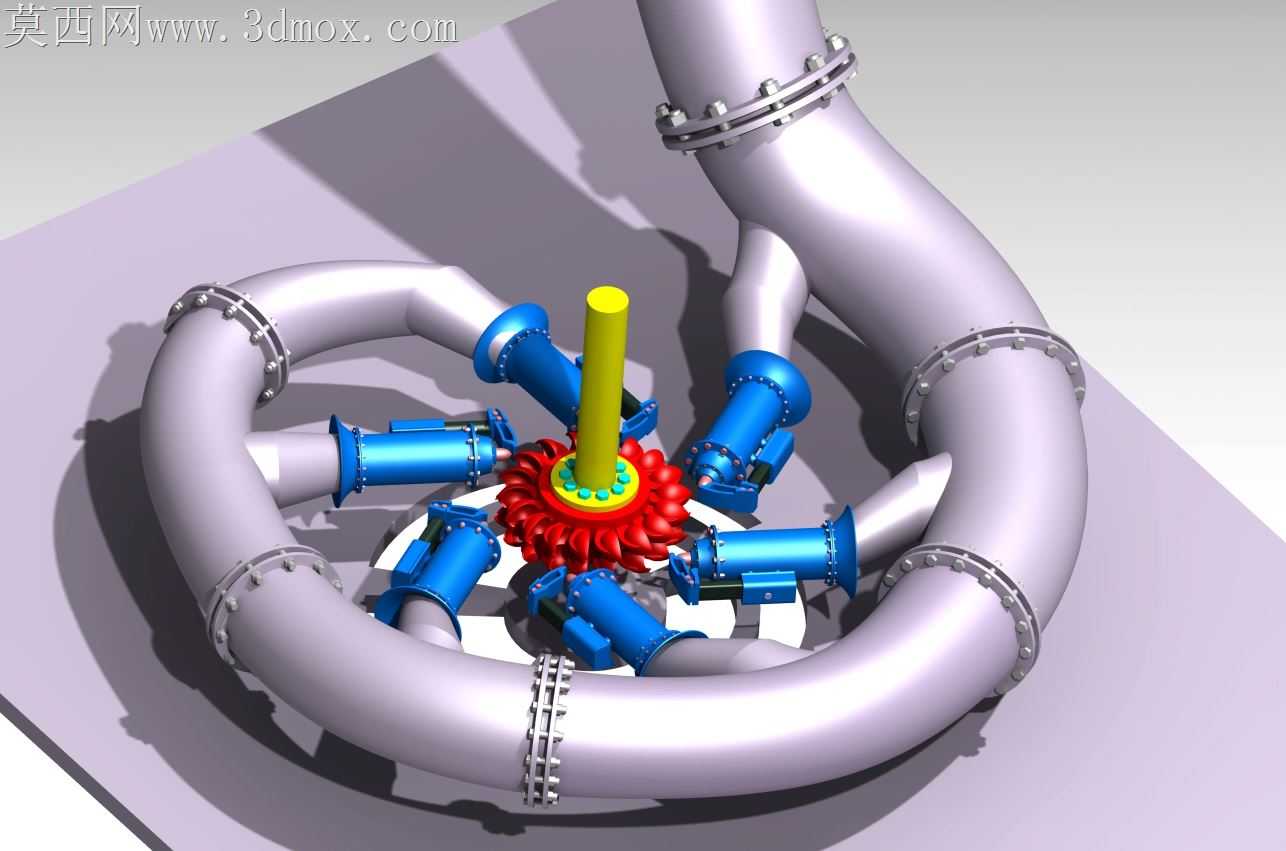

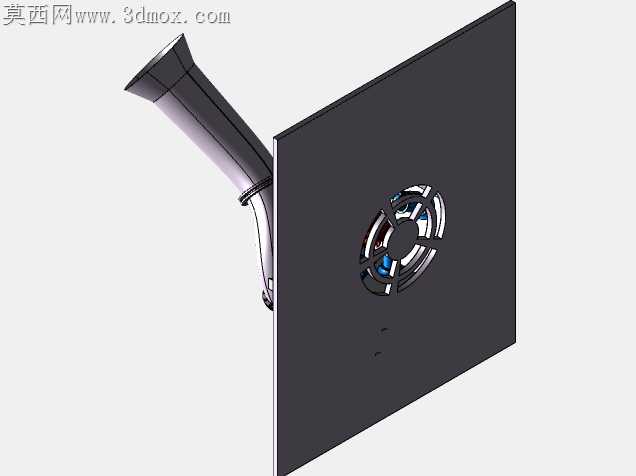

高水头低流量工况下的冲击式水轮机，最容易被忽略的加工痛点是环形供水管路的法兰对接同轴度偏差——现场安装时哪怕单段管路存在0.2度的角度偏差，多段拼接后就会导致喷嘴射流偏斜，直接冲击水斗非做功区域，不仅拉低整机效率，长期偏流还会造成转轮局部气蚀磨损，缩短核心部件的更换周期。这套设计在环形母管的分段位置做了止口定位结构，每段法兰对接面预留了0.15mm的研配余量，加工时不需要靠工装反复调校角度，靠止口的限位就能保证各喷嘴的安装角度偏差控制在0.05度以内，现场拼接时哪怕是经验不足的安装班组，也能快速对齐管路，不会出现累计偏差。

转轮部分的水斗曲面没有做理想化的光滑连续处理，特意在水斗进水边预留了1mm的圆角过渡区，这个细节是针对实际加工中铣削刀具的让刀误差设计的——五轴铣削水斗根部狭窄区域时，刀具刚性不足必然会出现微小的让刀量，如果按理论曲面加工，进水边会出现锐边，运行时被高速水流裹挟的细沙冲刷，几百小时就会磨出缺口。预留的圆角过渡区刚好抵消让刀带来的尺寸偏差，加工完成后不需要钳工反复修磨进水边，就能保证水斗的分水刃角度一致，射流冲击时的能量损失降到最低。

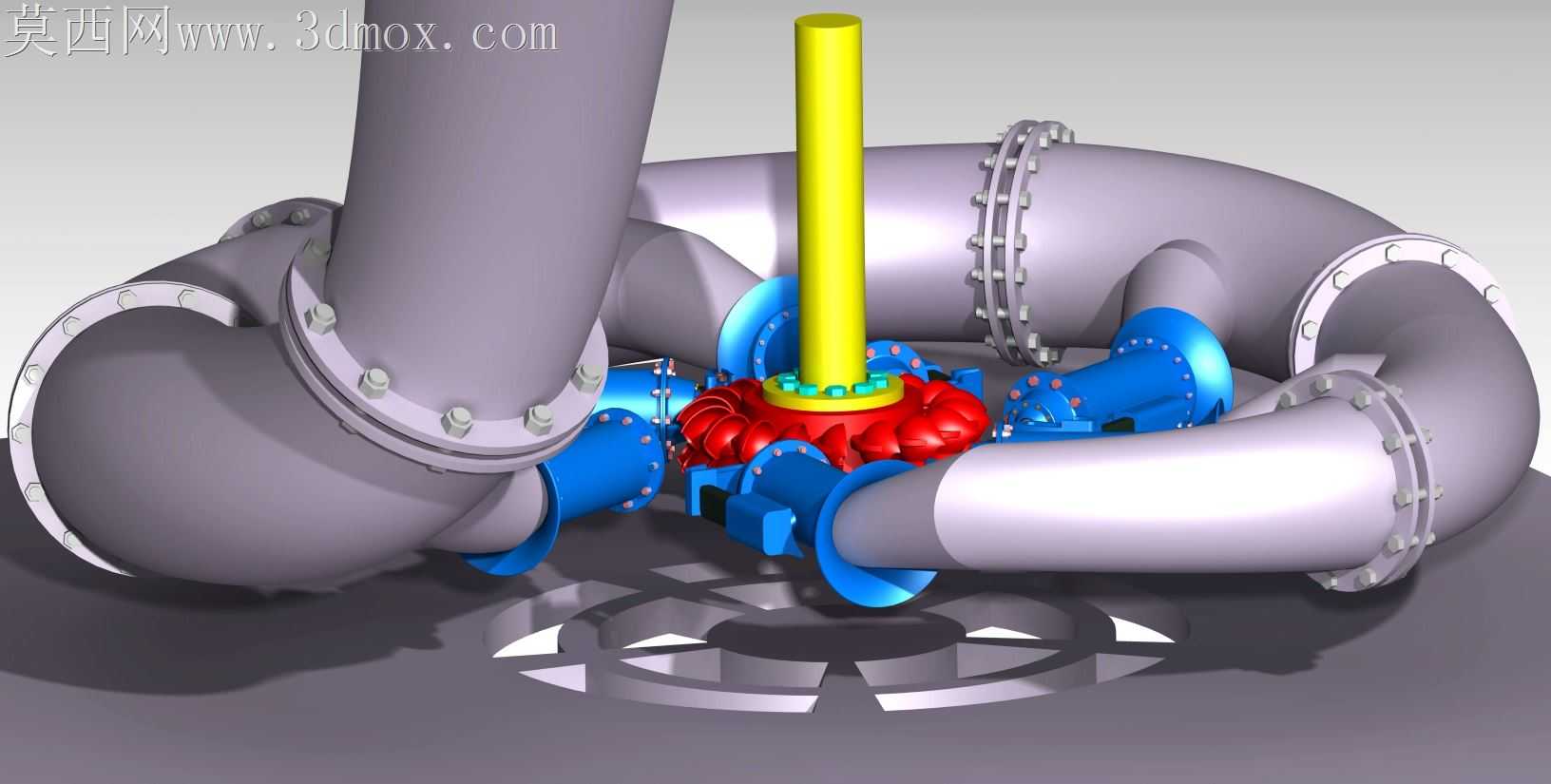

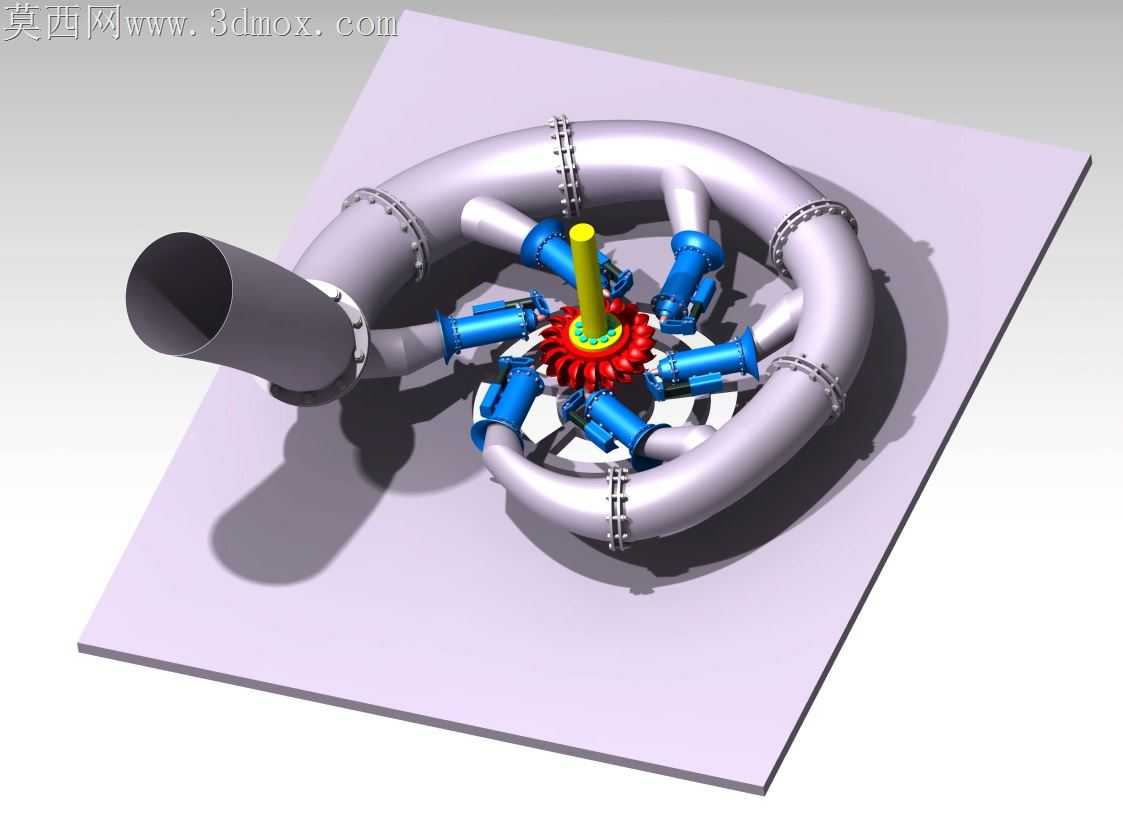

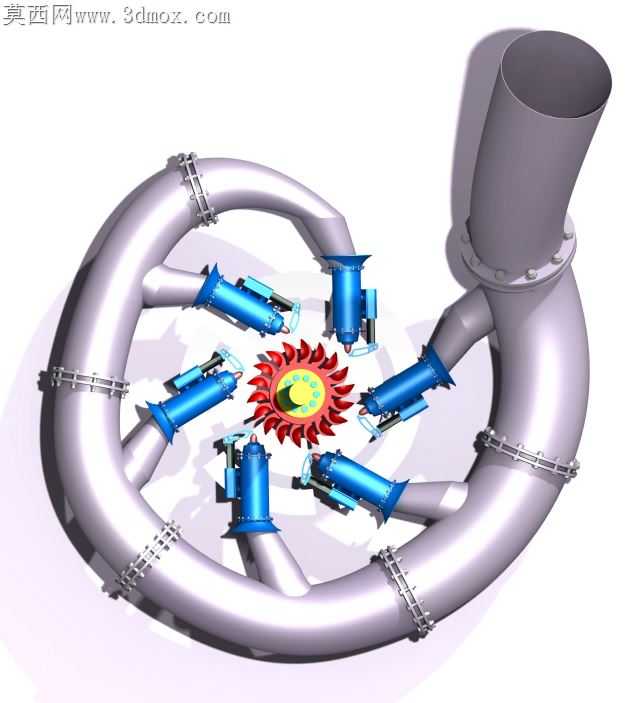

六个喷嘴的安装座和环形母管的连接位置，没有采用常见的焊接结构，改用了带密封槽的法兰快装结构，这是考虑到高水头电站的喷嘴磨损后需要定期更换，焊接结构更换时必须现场切割再重新焊接对位，不仅工期长，还容易破坏母管的防腐层。快装法兰的密封槽采用了梯形截面设计，适配高压金属缠绕垫片，在10MPa以上的工作压力下也不会出现渗漏，更换喷嘴时只需要拆开法兰螺栓就能整体拆下喷针组件，不需要动用焊接设备，维护效率提升三倍以上。

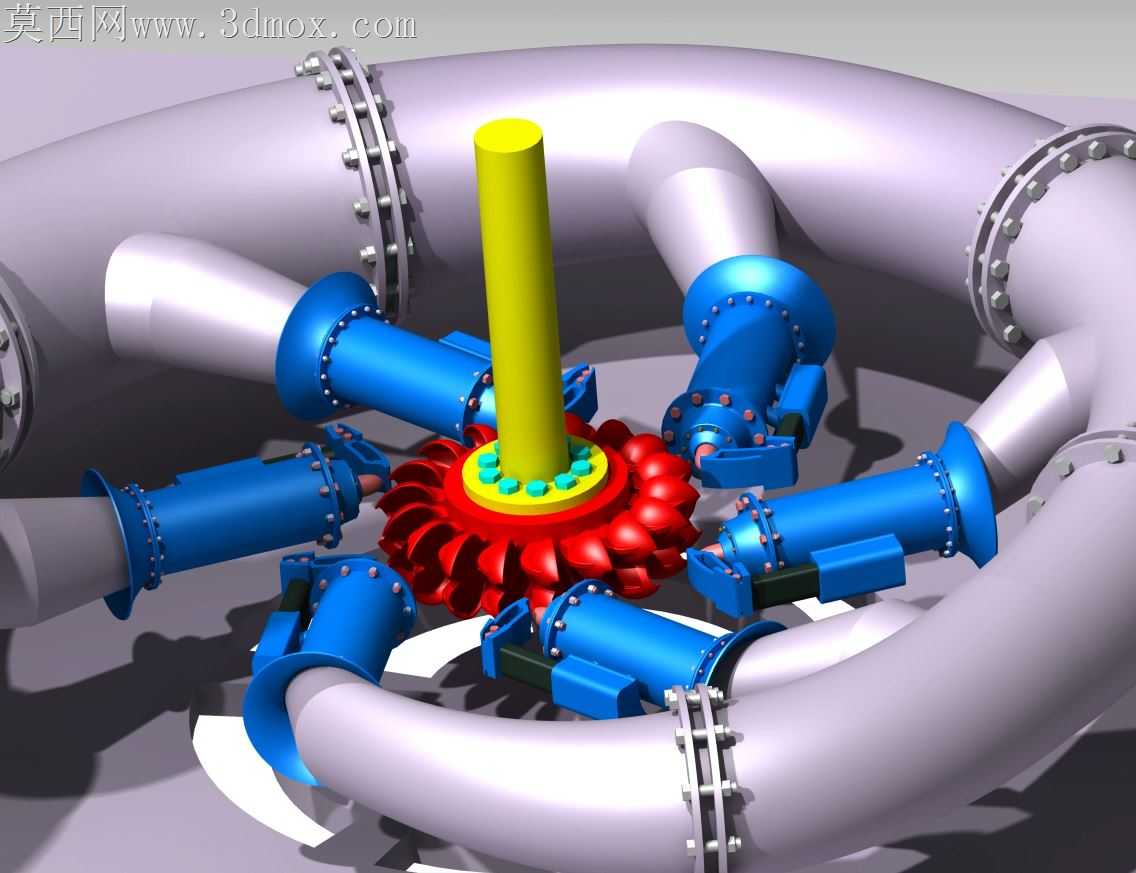

中心轴和转轮的配合位置，设计了1:50的锥面定位结构，替代传统的平键连接。平键连接在长期交变冲击载荷下，键槽位置容易出现应力集中导致的裂纹，锥面配合靠过盈产生的摩擦力传递扭矩，没有应力集中点，装配时只需要按规定的压入量推进锥轴，就能保证转轮和主轴的同轴度，不需要配做键槽，加工时的工序更短，长期运行也不会出现键槽松动导致的转轮摆动问题。环形母管的支座位置特意做了腰型孔设计，能适应温度变化带来的管路热胀冷缩，避免管路因为热应力出现变形拉裂法兰密封面，哪怕电站现场昼夜温差达到二十度以上，管路也能自由伸缩，不会产生额外的装配应力。
