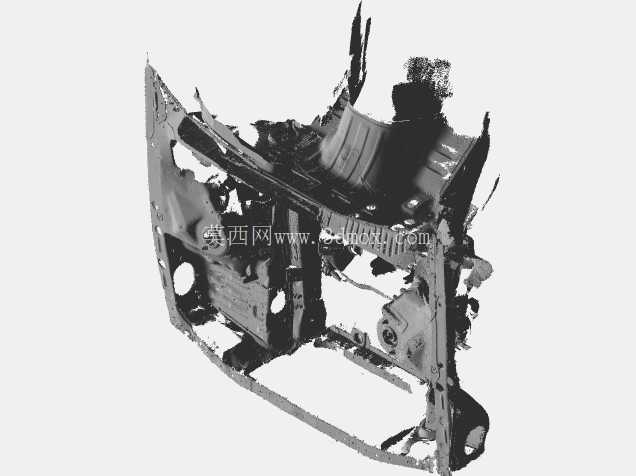

日产R32GTR发动机舱结构三维扫描模型

　　该模型基于实车发动机舱逆向扫描获取，完整还原了R32 GTR车型前舱内部的所有结构边界、安装点位与空间布局，对于从事经典性能车改装、动力系统换装、机舱结构优化的工程人员而言，能够直接作为空间校核的基准参考，省去实车反复测量的繁琐工序，大幅降低前置作业的测量误差。从实际应用场景来看，这类扫描模型最核心的用途是服务于非原厂动力总成的换装适配，不少玩家会为R32更换不同规格的动力单元，或是升级散热、进气、管线布局，在没有精准三维数据的情况下，往往需要反复拆解实车进行试装，不仅耗费工时，还容易在切割、焊接舱体结构时出现定位偏差，导致后续部件干涉、安装强度不足等问题。

　　模型完整保留了原厂舱体的钣金弯折特征、加强筋分布位置、两侧纵梁的安装孔位坐标、防火墙的凹凸轮廓、前横梁的装配边界，甚至连原厂线束固定卡扣的点位、储液罐的安装基座轮廓都完整复现，能够支持设计人员在软件环境中直接完成新部件的占位布局，提前排查动力单元、散热模块、管线走向与原有舱体结构的干涉风险。从设计思路层面来说，这类逆向扫描模型的核心价值是还原真实的物理空间，而非追求参数化的特征建模，所有曲面都严格匹配实车的成型状态，包括原厂钣金冲压产生的微小形变、装配累积的公差偏移，都在模型中有所体现，这和正向设计的理想化数模有本质区别——正向数模往往是设计阶段的理论状态，和实际量产车的装配状态存在一定偏差，而扫描获取的实车数据，能够直接对应到落地车辆的真实空间，校核结果的参考价值远高于理论数模。

　　在安装边界的参考上，模型可以直接提取任意点位的三维坐标，测量纵梁间距、防火墙到前防撞梁的纵深距离、两侧翼子板内缘的宽度尺寸、悬置安装点的相对位置，这些数据是动力换装、定制机舱加强件、设计定制进气风箱、改装冷却系统时的核心依据。比如在更换更大规格的涡轮套件时，可以提前在模型中模拟涡轮的摆放位置，核对涡轮本体与舱盖、防火墙、周边管线的间隙，避免装车后出现间隙不足导致的高温烘烤、部件摩擦问题；在设计定制的电瓶移位支架时，可以直接在模型上选取空闲的安装平面，匹配现有孔位设计支架结构，不需要在实车上反复打孔定位。

　　对于从事经典车修复的从业者来说，该模型也可以作为钣金修复的基准参考，当车辆前部发生碰撞导致舱体变形时，可以将扫描获取的损伤件数据和该模型进行对齐比对，快速得出变形区域的偏移量，指导钣金校正作业，比传统的靠尺测量、经验比对的方式精度提升数个等级。模型同时保留了原厂发动机舱内各附属部件的相对位置关系，包括制动总泵的安装凸台、空调管路的走向空间、保险丝盒的安装区域，在进行机舱简化、赛用化改造时，可以直接在模型中规划拆除非必要部件后的空余空间，合理布置赛用断电开关、灭火系统、轻量化电瓶等部件的安装位置，优化前后轴配重。需要注意的是，该模型为实车扫描所得，所有曲面为网格面结构，使用时可以根据自身需求提取关键特征面进行参数化重构，用于定制部件的结构设计，也可以直接作为装配校核的空间参考，在整个改装、设计、修复流程中，能够减少至少60%的实车测量工作量，同时避免因测量误差导致的部件返工问题。
