本田Rancher350四驱ATV动力总成结构

　　这款动力单元适配四驱全地形作业车辆，主要面向非铺装路面的农林作业、户外巡检、野外勤务等场景，作为整车的动力输出核心，需要兼顾低转速大扭矩输出与复杂工况下的运行可靠性，匹配四驱传动结构可将动力同步分配至前后桥，应对泥泞、陡坡、砂石等低附着路面的通行需求。从结构设计来看，该动力单元采用单缸风冷散热结构，缸体外部设置密集的散热鳍片，通过车辆行驶过程中的迎面气流带走燃烧室工作产生的热量，省去了复杂的水冷管路、散热器与循环水泵结构，既降低了整备重量，也减少了野外工况下冷却液泄漏、管路破损的故障概率，适配全地形车轻量化、高容错性的设计需求。

　　缸头部分集成了配气机构与进排气接口，化油器安装位位于缸体侧上方，进气口朝向车辆行进方向的迎风面，可借助进气动压提升充气效率，排气接口则朝向车体侧下方，避免高温排气直接吹拂车体塑料覆盖件与驾乘人员区域。曲轴箱采用分体式压铸铝合金壳体，上下箱体通过定位销与螺栓实现刚性连接，结合面涂敷密封胶实现机油腔的密封，箱体内部集成了曲轴安装位、变速齿轮腔、离合器腔与启动电机安装位，将传动变速结构与曲轴输出端直接整合，大幅缩短了动力传递路径，减少了额外传动机构带来的功率损耗。启动电机布置在箱体侧上方，通过减速齿轮与曲轴飞轮齿圈啮合，实现电启动功能，同时箱体侧部预留了脚启动轴的安装位，在低温环境或电瓶亏电时可通过脚踏方式实现启动，进一步提升了野外使用的可靠性。输出端分为两部分，前部输出轴通过万向节连接前桥差速器，后部输出轴连接后桥传动机构，实现四轮驱动的动力分配，输出轴的伸出位置设置了多层油封结构，防止箱体内的机油泄漏，同时阻挡外部泥水、沙尘进入箱体内部磨损传动部件。

　　安装边界方面，整机通过箱体上预留的四个刚性安装吊耳与车架连接，吊耳位置经过重心匹配设计，安装后整机重心位于车架前后轴之间的合理区间，避免车辆行驶过程中出现重心偏移影响操控稳定性，吊耳与车架之间设置橡胶减震垫，可过滤发动机工作过程中产生的往复振动，避免振动直接传递至车架引发驾乘不适或车架结构疲劳。从实际使用场景来看，这类单缸大排量ATV发动机的扭矩输出特性偏向低转速区间，在两千到三千转区间即可输出最大扭矩，非常适合全地形车低速攀爬、拖拽作业的需求，不需要维持高转速即可获得足够的牵引力，降低了复杂路况下的操作难度。

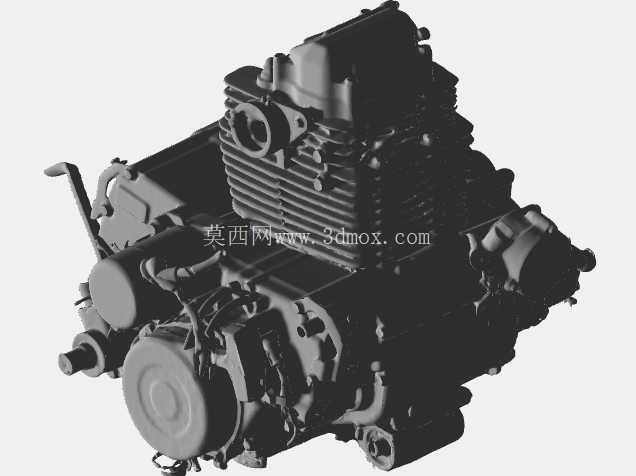

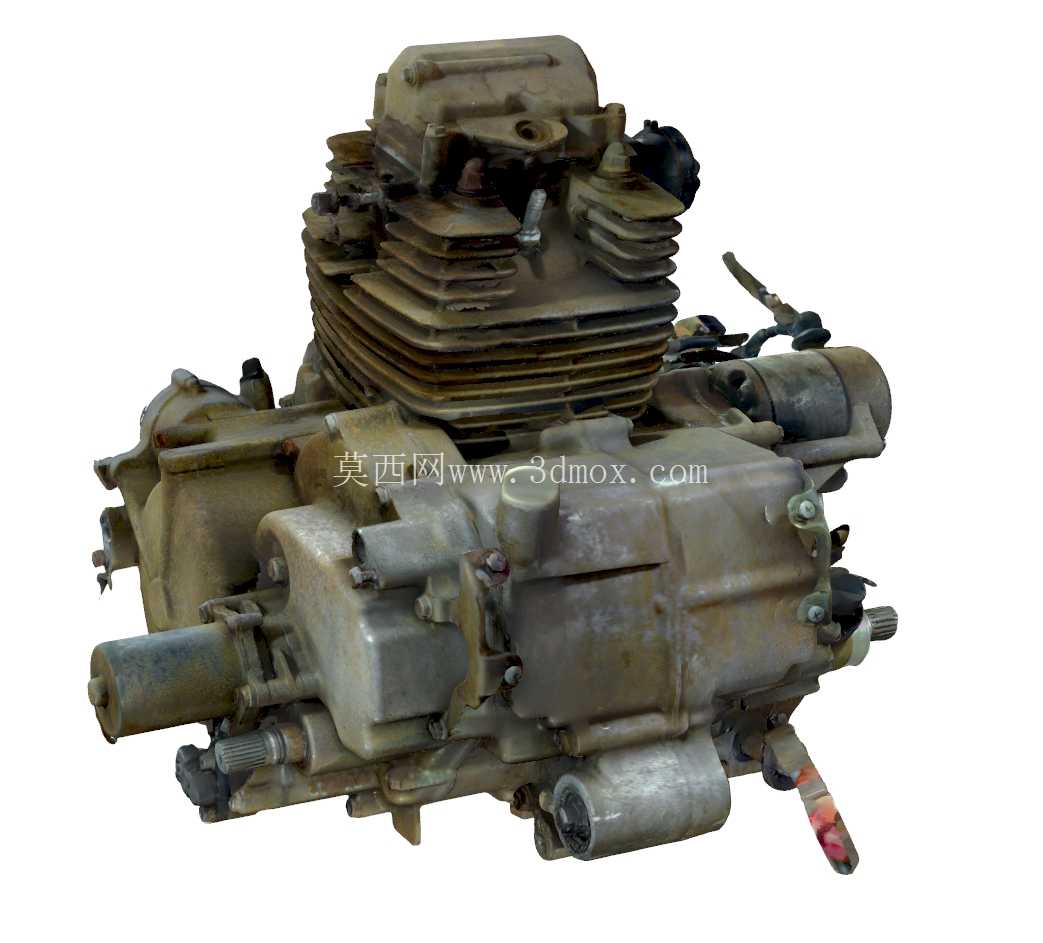

　　扫描还原的结构完整保留了整机的外部接口、安装点位、散热结构与各部件的相对位置，可用于全地形车改装设计时的动力匹配校核、维修过程中的部件位置参考、逆向设计时的结构测绘基准，也可作为教学场景下单缸四冲程汽油机集成变速传动结构的直观展示样本。在进行配套车架设计时，可直接参照模型上的安装孔位坐标设计车架的发动机悬置结构，提前预留进排气、化油器、启动电机的安装与维护空间，避免出现装配干涉；在维修保养场景中，可通过模型对照确认各密封面、传感器、外接管路的安装位置，提升拆装作业的效率，减少错装漏装的概率。风冷散热结构的鳍片间距经过针对性设计，既保证足够的散热面积，也避免在泥泞路况下鳍片之间被泥块堵塞导致散热失效，日常维护时只需要定期清理散热鳍片之间的杂物即可保证散热效率，相比水冷结构的维护成本更低。整机的外部线束走向沿箱体上的预留卡扣位布置，避免线束与运动部件、高温部件接触出现磨损老化，所有外接插件均做了防水密封处理，满足涉水通行的使用需求。
