直列四缸内燃机活塞连杆曲轴装配结构

这套曲柄连杆装配结构，是往复式内燃机动力转换的核心执行单元，日常在乘用车动力总成、小型通用发电机组、农用机械动力端、轻型工程机械动力舱里都能见到同原理的结构落地，核心作用是把活塞承受的燃气爆发压力，通过连杆的摆转传递转化为曲轴的旋转扭矩，最终向外输出可用的旋转动力，同时带动配气机构、冷却水泵、机油泵等发动机附属部件完成同步运转。

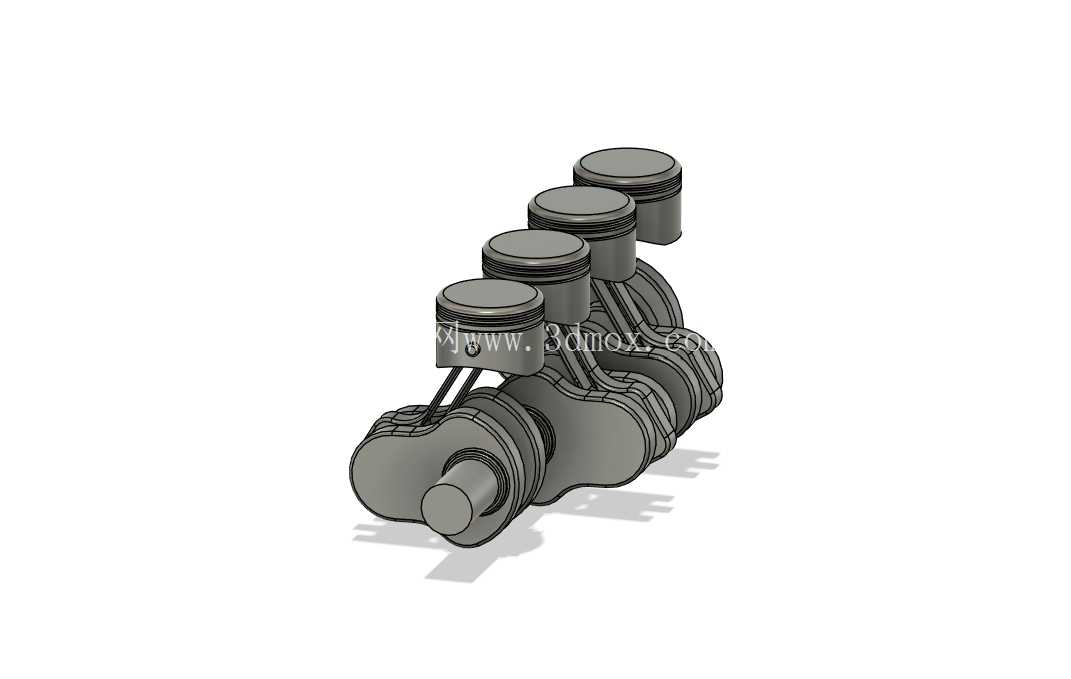

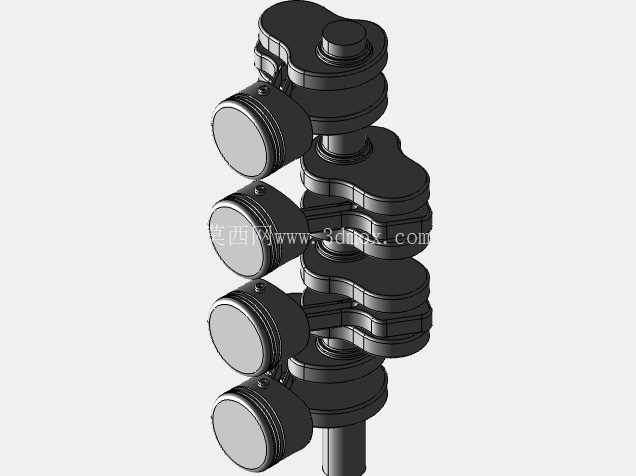

从实际装配的边界来看，这套直列四缸的排布结构，四个活塞沿曲轴轴向等距分布，相邻工作缸的曲柄销错开180度夹角，能保证四个缸的做功行程均匀错开，让曲轴输出的扭矩波动控制在合理区间，避免整机运转出现过大的振动。建模时完全遵循实际量产机型的配合逻辑：活塞头部预留了气环、油环的安装槽位，环槽的宽度、深度都按照量产活塞环的通用尺寸设定，活塞销孔的同轴度公差在建模时就做了约束，保证活塞销装入后不会出现偏磨；连杆部分采用了分体式大端设计，大端盖与杆身的结合面做了定位结构，方便实际装配时能顺利套入曲轴的曲柄销，连杆小端的衬套安装位也预留了合理的过盈量，符合实际压装衬套的工艺要求；曲轴部分的主轴颈、曲柄销都做了等半径的圆角过渡，避免应力集中导致的曲轴断裂，曲轴前端预留了皮带轮、正时齿轮的安装轴段，后端预留了飞轮连接的法兰面，完全匹配实际发动机的动力输出端安装需求。

做这套结构的三维建模时，首先要确定的是气缸中心距，这个参数直接决定了发动机整机的长度尺寸，建模时参考了主流1.6L-2.0L排量自然吸气发动机的通用中心距参数，保证四个活塞运动时不会出现干涉，同时曲轴的曲柄半径决定了活塞的行程，建模时严格按照曲柄半径的两倍等于活塞总行程的逻辑做参数关联，调整曲柄半径时活塞的上下止点位置会自动同步更新，方便后续做不同排量机型的改型设计。活塞的外形设计上，裙部做了微椭圆的型面处理，实际工作中活塞受热后会沿活塞销方向膨胀，微椭圆的型面能保证热态下活塞与气缸壁的配合间隙均匀，避免拉缸故障；活塞内腔做了轻量化的减重结构，在保证活塞顶部强度能承受燃气爆发压力的前提下，尽可能降低活塞的往复运动质量，减少曲轴运转时的往复惯性力。

在装配关系的处理上，活塞与活塞销采用全浮式的配合逻辑，正常工作温度下活塞销可以在活塞销孔和连杆小端衬套内自由转动，保证磨损均匀；连杆大端与曲柄销之间预留了轴瓦的安装间隙，建模时按照实际轴瓦的厚度预留了0.02-0.04mm的配合间隙，符合实际发动机的装配公差要求；曲轴的主轴颈位置预留了主轴承座的安装位，主轴承盖的螺栓孔位置也做了对应排布，保证装配时螺栓能顺利穿入锁紧。

这套结构的实际应用中，不同场景下的设计侧重也有区别：如果是用在高转速的乘用车发动机上，会进一步降低活塞、连杆的质量，曲轴做动平衡优化，把曲柄的配重块形状做的更贴合高速旋转的气流走向，减少运转阻力；如果是用在低转速大扭矩的柴油发电机组动力上，会适当加大曲轴的轴颈直径，提升曲轴的扭转强度，活塞顶部的燃烧室形状也会做对应调整，适配柴油的压燃燃烧逻辑。建模过程中所有运动副都做了约束，能直接导入运动仿真模块，模拟曲轴从怠速到额定转速的运转过程，观察活塞在不同曲轴转角下的位置、连杆的摆角变化，验证运动过程中活塞会不会碰气门、连杆会不会和气缸体下部出现运动干涉，也能通过仿真计算出不同转速下的往复惯性力大小，为后续的平衡轴设计、发动机悬置匹配提供基础数据参考。对于刚接触动力总成设计的工程师来说，这套模型能直观理解曲柄连杆机构的运动逻辑，搞清楚四缸发动机的做功顺序、动力传递路径，也能作为后续做气缸体、气缸盖、配气机构设计的基础装配骨架，保证后续外围部件设计时不会和核心运动部件出现干涉。
