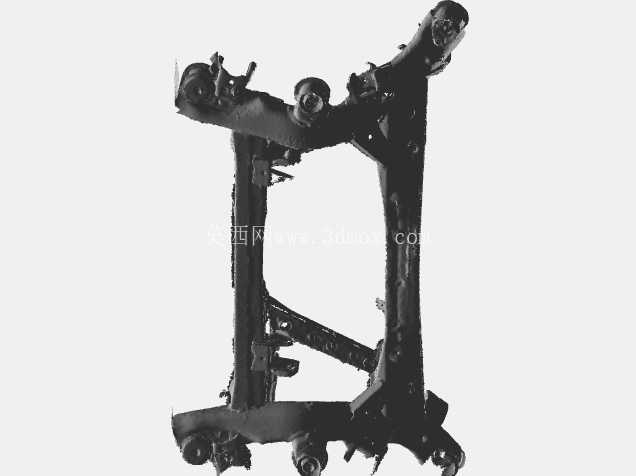

马自达RX-8后副车架结构三维数模

后副车架作为汽车底盘系统的核心承载构件，承担着连接后悬架与车身、分散路面冲击载荷、隔离振动传递的关键作用，在乘用车底盘开发、改装升级、逆向设计环节中，高精度的副车架数模是开展后续匹配计算、结构优化、工装开发的核心基础。这款针对RX-8车型后副车架完成的扫描建模成果，完整还原了实体构件的所有结构特征，可直接用于底盘性能仿真、改装件适配开发、维修替换件设计等多个工程场景。

从实际装车场景来看，该后副车架布置于车辆后部底盘中央区域，上方通过多组柔性衬套与车身地板下方的安装支座连接，下方分别预留了后下摆臂、后纵臂、减震器下端、横向稳定杆的安装接口，同时集成了后差速器的固定支座，能够将后轮传递的纵向制动力、侧向转向力、垂向颠簸冲击力进行分散传递，避免载荷直接集中作用在车身局部钣金上，同时通过衬套的阻尼特性过滤路面传来的高频振动，提升后排乘坐的舒适性。在改装场景中，该数模可直接作为硬点基准，用于设计适配的强化衬套、可调摆臂、加强拉杆等改装部件，无需反复对实车进行三维扫描测量，大幅缩短改装部件的开发周期，减少试装阶段的匹配误差。

从功能特性层面分析，该副车架采用框型闭式结构设计，左右两侧为对称的纵向承载梁，通过上下两根横向横梁连接成整体框架，这种结构形式在保证整体抗扭刚度的同时，能够有效控制构件自身重量，避免底盘后部重量过大影响车辆前后轴荷分配。所有安装点位的孔位、端面平整度、连接面角度都完全复刻实车状态，差速器安装位设置了加强筋结构，能够承受大扭矩输出下的载荷冲击，避免激烈驾驶时出现安装位变形、定位偏移的问题；悬架摆臂的安装孔位同轴度、衬套压装面的尺寸精度都与实车保持一致，能够保证替换安装后四轮定位参数处于原厂设计区间，避免出现轮胎偏磨、操控特性异常的问题。

从设计还原的思路来看，该数模基于实车扫描逆向完成，建模过程中保留了原厂铸件的所有工艺特征，包括铸造拔模斜度、壁厚过渡区域、减重凹槽、工艺定位孔等细节，没有对原有结构做理想化简化，能够真实反映原厂部件的应力分布特性，在开展有限元分析时可以获得更贴近实际工况的计算结果，不会因为数模的过度简化导致刚度、强度计算结果出现偏差。对于从事底盘逆向开发的工程师而言，这种保留完整工艺特征的数模，还可以作为参考来研究原厂铸件的壁厚设计逻辑、加强筋布置思路，为同级别车型的副车架正向开发提供结构参考。

从安装边界与尺寸匹配角度来看，该副车架的整体外轮廓尺寸完全适配RX-8车型的后部底盘空间，所有与车身连接的安装点坐标与原厂硬点完全重合，不需要对车身钣金做任何切割、焊接改动即可实现原位安装；各个悬架部件的安装接口间距、螺栓孔直径、连接面角度都与原厂设计一致，适配原厂规格的摆臂、衬套、减震器部件，也可根据改装需求匹配对应规格的升级部件。需要注意的是，副车架与车身连接的衬套安装孔深度、差速器固定螺栓的伸出长度都有明确的边界要求，安装时需匹配对应长度的紧固件，避免出现螺栓过长干涉周边部件、或者螺栓啮合长度不足导致连接松动的问题；横向稳定杆的安装支座位置与原厂保持一致，可直接适配原厂规格的稳定杆，也可根据操控升级需求更换不同直径的强化稳定杆，不需要额外修改副车架结构。

在维修替换场景中，该数模可用于开发替代原厂的副车架配件，针对原厂铸件容易出现的应力集中区域做局部加强设计，在不改变安装尺寸的前提下提升部件的抗疲劳强度，解决老款车型原厂配件停产、替换件质量参差不齐的问题；在教学与实训场景中，该数模可作为汽车底盘结构教学的具象案例，帮助学习者理解后副车架的载荷传递路径、结构设计逻辑、安装匹配要求，相比平面图纸更具直观性，能够帮助初学者快速建立底盘结构的三维空间认知。
