大众高尔夫R32座椅调节连接构件

在乘用车辆的座舱人机工程适配体系中，座椅调节机构的可靠性直接决定驾乘人员的乘坐体验与长途驾驶的疲劳度表现，本次涉及的连接构件是高性能掀背车型座椅调节链路中的核心受力传力部件，主要承担座椅靠背角度调节、座椅前后滑移锁止过程中的载荷传递功能。从实际装车场景来看，该构件安装于座椅坐垫骨架与靠背调节转轴的衔接位置，一端通过大尺寸衬套孔与座椅固定基座的铰接轴配合，另一端通过双孔位结构分别连接调节驱动拉杆与锁止卡爪，当驾乘人员扳动调节手柄时，驱动拉杆带动该构件绕主铰接轴转动，同步解锁锁止卡爪，实现靠背角度的无级调整或座椅前后位置的滑移锁定，在车辆发生碰撞的极端工况下，该构件还需要承担靠背冲击力的传递作用，将载荷分散至座椅整体骨架，避免调节机构失效导致的乘员姿态失稳。

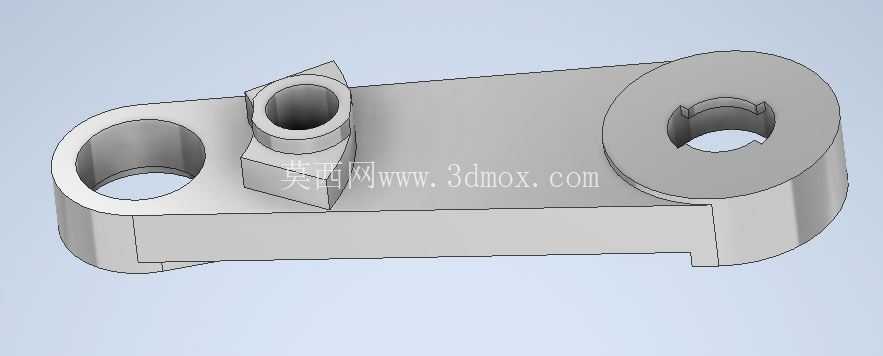

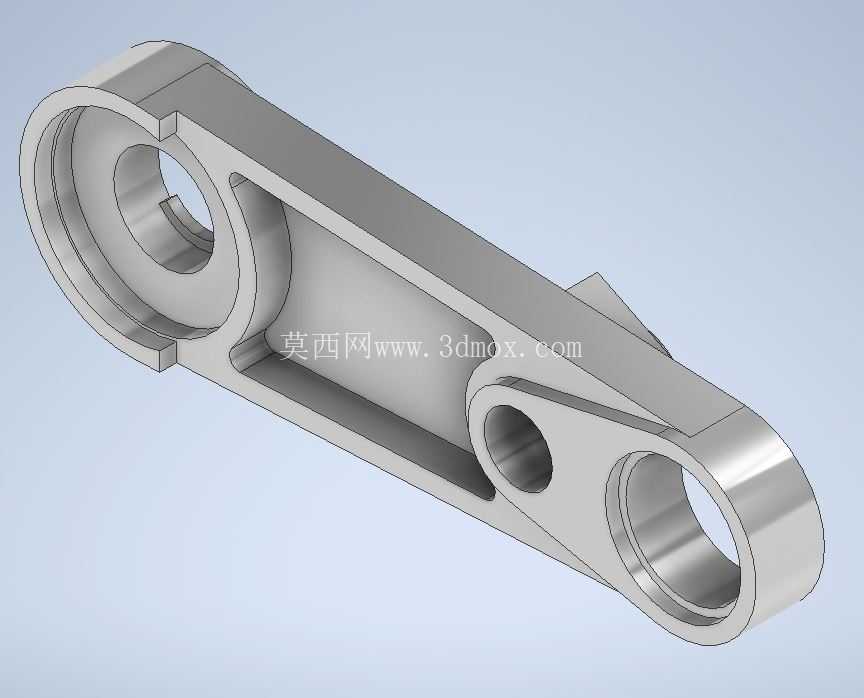

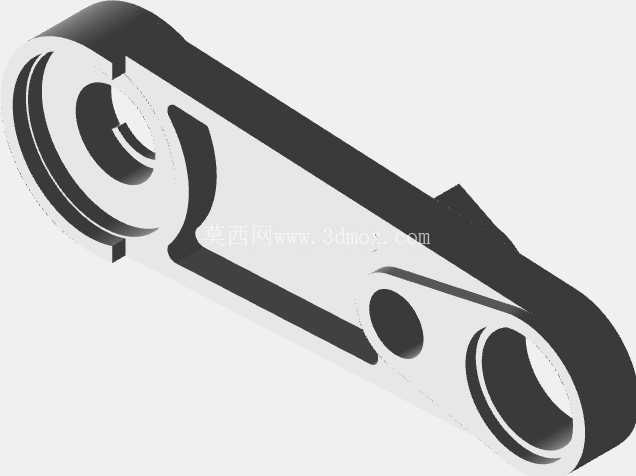

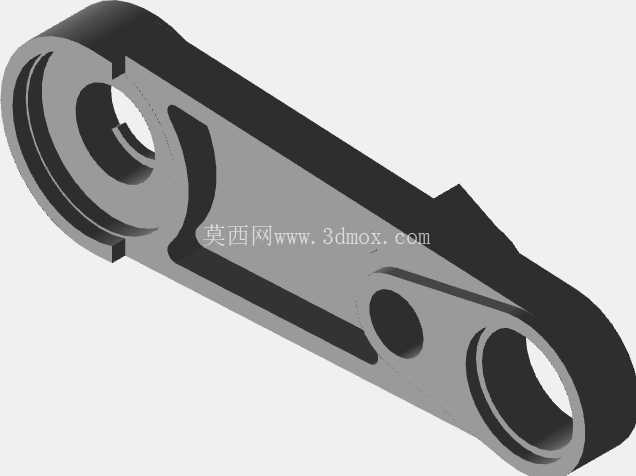

从结构设计思路来看，该构件采用了一体化压铸成型的工艺方案，整体为长条形异形臂结构，主体截面做了内凹式减重槽设计，在保证整体结构刚度的前提下尽可能降低构件自身重量，符合乘用车轻量化的设计要求。主铰接端采用大直径通孔设计，孔壁预留了衬套安装余量，装配时可嵌入自润滑铜衬套，降低铰接转动过程中的摩擦损耗，减少长期使用后的旷量产生；另一端的双孔位采用不同孔径的差异化设计，大孔用于连接锁止机构的旋转轴，小孔用于卡接驱动拉杆的销轴，孔位之间的间距经过严格的运动学仿真校核，保证调节过程中传动比匹配，扳动手柄的力度处于人体工学舒适区间，不会出现调节卡滞或力度过大的问题。构件的边缘全部做了R角过渡处理，避免压铸成型后的锐边在装配过程中划伤操作人员，同时也能减少应力集中点，提升构件的疲劳寿命。

从安装边界尺寸来看，该构件的主铰接孔中心到另一端大孔中心的中心距为127mm，主体臂身的宽度为32mm，厚度为8mm，主铰接孔的内径为28mm，适配直径25mm的铰接轴与2mm壁厚的自润滑衬套，另一端大孔内径为18mm，小孔内径为6mm，所有孔位的同轴度公差控制在0.05mm以内，臂身平面的平面度公差不超过0.1mm，保证装配后转动过程中不会出现偏磨卡滞的问题。安装时该构件位于座椅骨架的侧方空腔内，周边与座椅钢丝骨架、调节拉索、装饰板内衬的最小间隙保持在5mm以上，避免车辆行驶过程中构件振动与周边部件产生异响。构件的表面采用了喷塑防锈处理，能够适应座舱内高低温变化、湿度波动的使用环境，长期使用不会出现锈蚀脱落的问题。

在实际的结构验证过程中，该构件需要通过十万次调节循环耐久测试，测试过程中在构件的受力端施加模拟人体靠背倚靠的1200N持续载荷，循环调节后构件的变形量不得超过0.2mm，铰接孔的磨损量不得超过0.1mm，保证车辆全生命周期内座椅调节功能的可靠性。同时该构件的结构设计也兼顾了装配效率，所有孔位均设计了装配导向倒角，生产线装配时可以快速实现销轴的对位压装，无需额外的工装夹具辅助定位，能够有效提升总装环节的生产节拍。不同于普通民用车型的座椅调节构件，该款针对高性能车型设计的部件在材料选型上采用了高强度压铸铝合金，抗拉强度达到320MPa以上，在承受更大侧向载荷的前提下，重量比普通钢制构件降低40%，既满足了高性能车型的轻量化需求，也能适配车型更激进的驾驶场景下座椅需要承受的更大侧向支撑力，避免激烈驾驶时座椅调节机构出现形变旷量，保证驾乘人员的坐姿稳定。
