马自达18寸多辐条铝合金轮毂结构设计

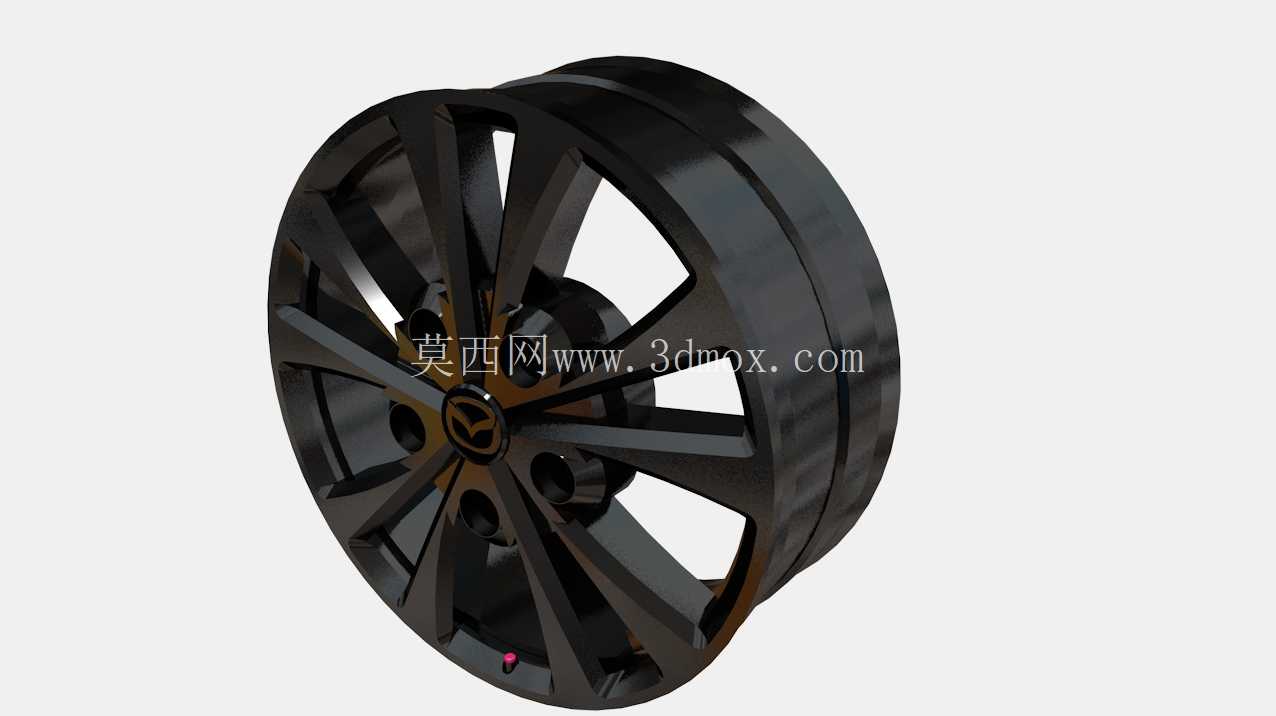

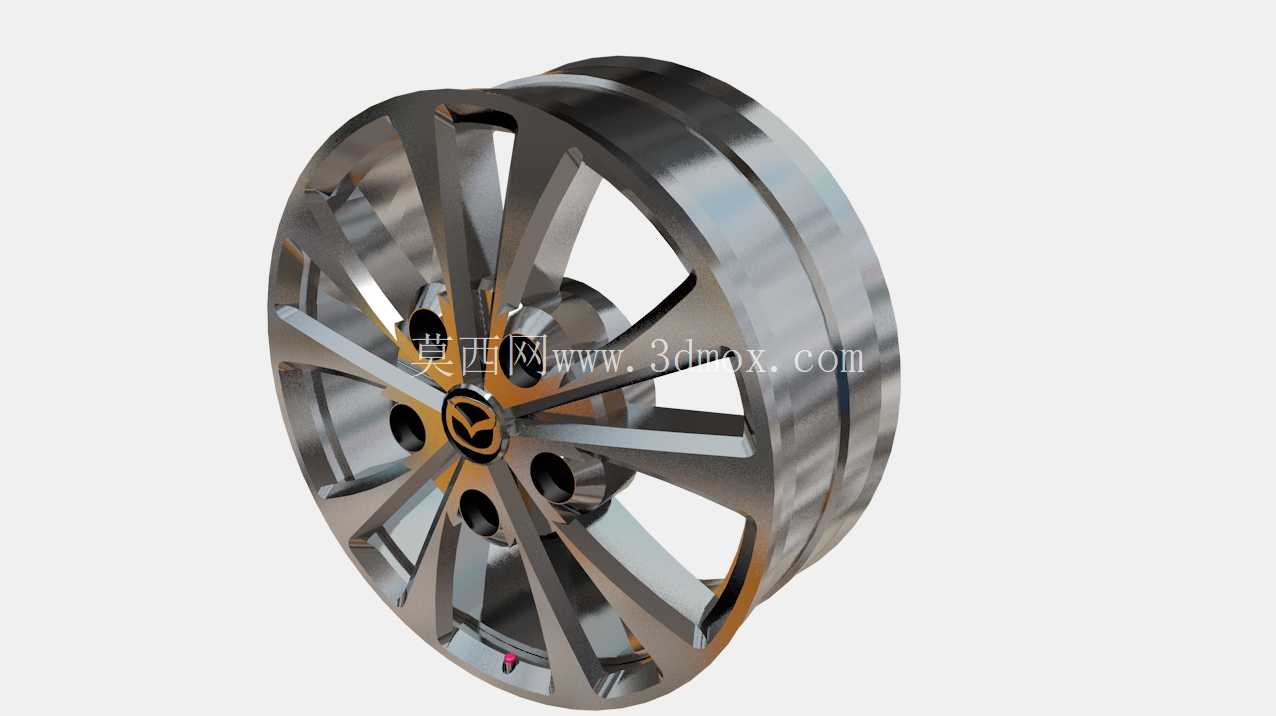

这款18寸铝合金轮毂的结构设计，首先要匹配对应车型的转向节安装边界，中心孔的定位公差需要控制在IT7级以内，保证和轴头的配合间隙在0.02-0.05mm区间，避免高速行驶时出现轮端跳动。轮辐采用十组双辐条的布局，不是单纯追求视觉效果，每一组辐条的截面都做了变厚度处理，靠近轮心的位置厚度达到18mm，向轮辋延伸的过程中逐步收窄到12mm，这样的渐变设计是为了在满足弯曲疲劳强度要求的前提下，尽可能降低非簧载质量，毕竟簧下质量每降低1kg，对整车操控响应的提升效果相当于簧上质量降低5-8kg。

从实际装车场景来看，这款轮毂适配的是家用紧凑型SUV的配置需求，轮辋的J值设定为7.5J，对应的标准轮胎宽度范围是225-245mm，ET值设定为45mm，安装之后轮面和翼子板基本齐平，不会出现突出轮眉或者蹭到内侧避震筒的问题，在车辆满载、悬架压缩到极限行程的时候，轮胎内侧和下摆臂、减震弹簧的最小间隙能保留12mm以上，满足不同路况下的跳动避让要求。轮辋的胎圈座位置做了标准的15度锥面设计，和轮胎胎圈的贴合面粗糙度控制在Ra1.6以下，保证充气之后的密封性能，避免慢漏气的问题，同时轮缘位置做了5mm的凸起保护结构，在路边侧方停车蹭到路沿的时候，首先接触的是轮缘保护筋，不会直接刮伤胎侧或者轮辋的主涂装面。

设计过程中需要重点考虑的是载荷传递路径，车辆起步、制动时的扭矩全部通过五个螺栓孔传递到轮辐，再分散到整个轮辋带动轮胎转动，所以螺栓孔的分布圆直径严格按照车型原厂参数设定为114.3mm，每个螺栓孔周围都做了2mm的凸台结构，分散螺栓压紧时的局部应力，避免长期使用后螺栓孔周围出现应力裂纹。轮辐背面做了均匀的减重槽设计，每个减重槽的深度控制在5mm，不会因为过度切削影响结构强度，同时还能在铸造的时候减少壁厚差，降低铝合金冷却过程中产生的缩孔、气孔缺陷概率，后续机加工的时候余量也更均匀。

在散热性能的考量上，相邻辐条之间的镂空面积总和占到了轮心外侧投影面积的38%，车辆行驶时的气流可以直接穿过镂空区域，带走刹车盘和刹车片摩擦产生的热量，避免长距离下坡制动时出现热衰减，对比同尺寸的封闭面轮毂，连续制动10次后的刹车盘温度能低15%左右。气门嘴的安装位置设置在两组辐条之间的轮辋凹槽处，做了沉台设计，安装之后气门嘴不会突出轮辋内侧，避免拆装轮胎的时候被扒胎机刮损，同时日常充气的时候也不需要额外调整角度，操作空间充足。

轮心的中心盖位置预留了直径60mm的安装卡槽，和车标盖板的卡扣配合公差控制在0.1mm以内，车辆行驶过程中不会出现盖板松动脱落的问题，同时中心盖的安装面比轮辐安装面低2mm，避免高压水枪洗车的时候直接冲击卡扣位置。整个轮毂的动平衡要求是单侧残余不平衡量不大于5g，所以在设计的时候就对轮辐的重量对称性做了约束，每一组对称辐条的重量差控制在2g以内，减少后续动平衡时需要粘贴的平衡块重量，也能避免高速行驶时的方向盘抖动问题。

从制造工艺适配的角度，这款轮毂的结构完全适配低压铸造的生产流程，所有的拔模斜度都设定为3度，没有倒扣结构，模具拆分的时候不会出现粘模的问题，轮辐表面的过渡圆角全部做了R3以上的圆滑处理，避免应力集中的同时，也能减少涂装过程中出现流挂的概率。轮辋的轮槽深度符合国标要求，拆装轮胎的时候胎圈可以顺利落到槽内，不需要用撬棍强行撬动，减少安装过程中对胎圈和轮辋的损伤。日常使用中，这款轮毂的载荷额定值为690kg，单轮承载可以满足整备质量1.6吨、满载2.1吨的紧凑型SUV使用需求，在过减速带、坑洼路面的时候，轮辐的抗冲击变形量控制在0.5mm以内，不会出现塑性变形导致的漏气、轮辋失圆问题。
