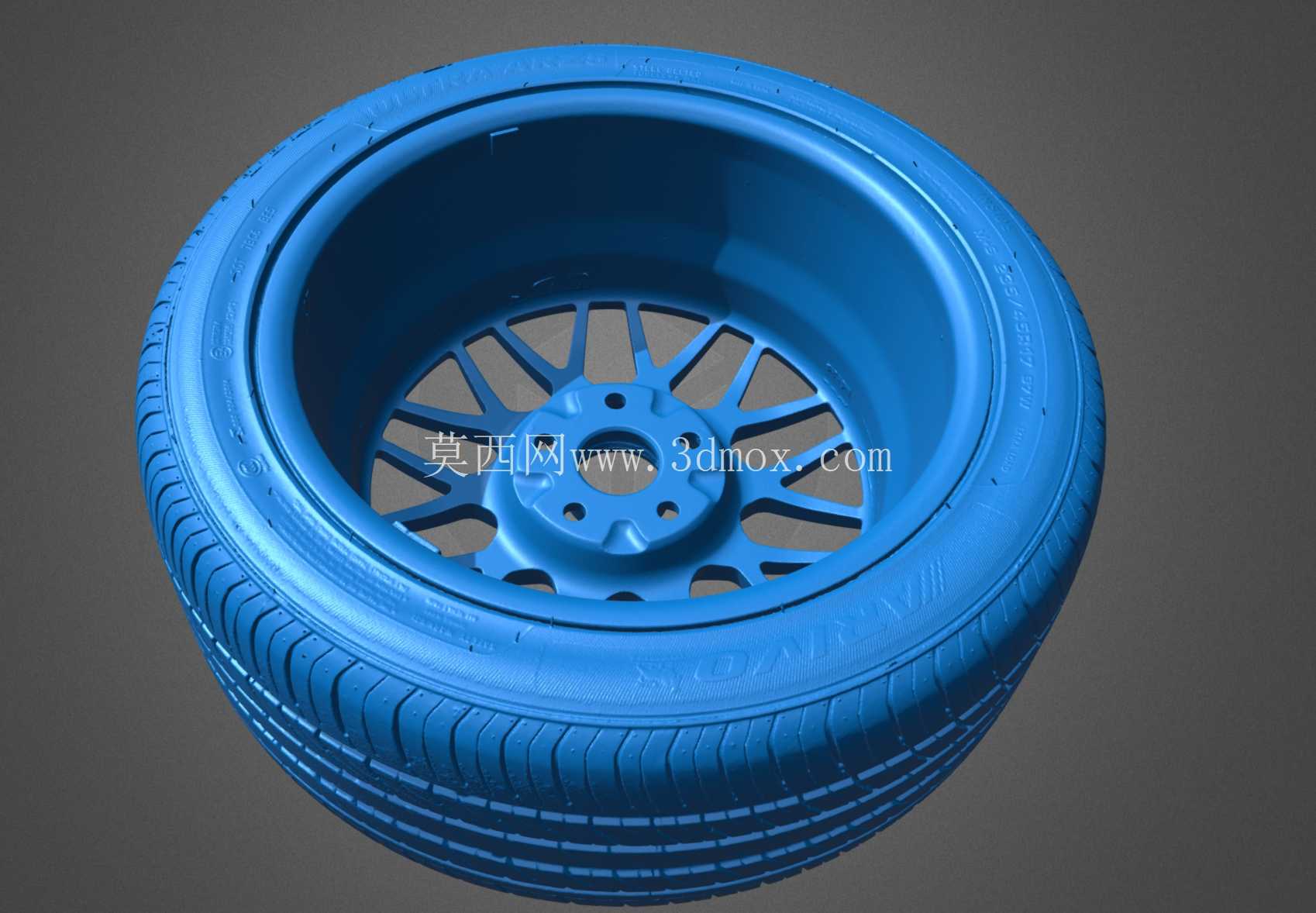

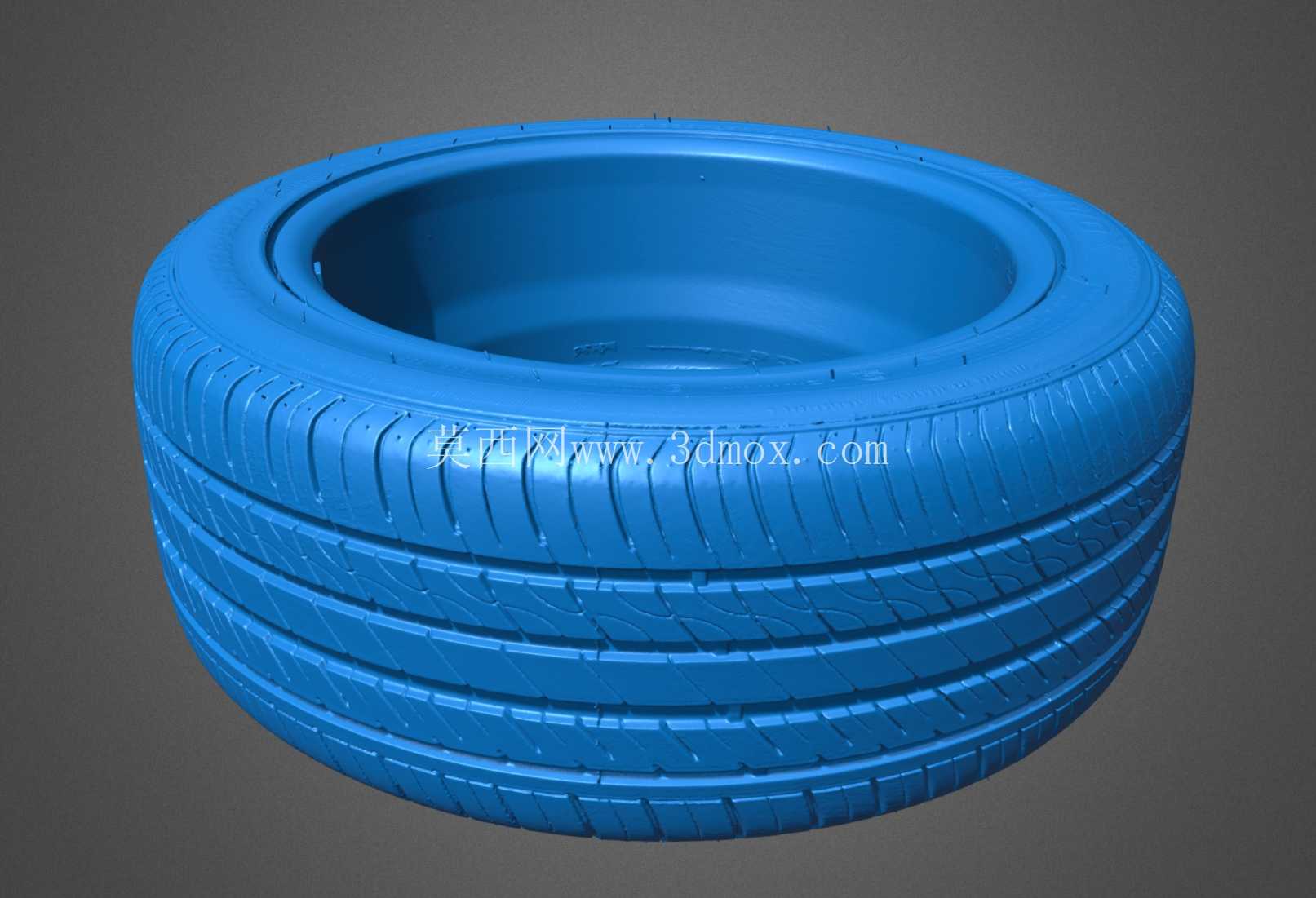

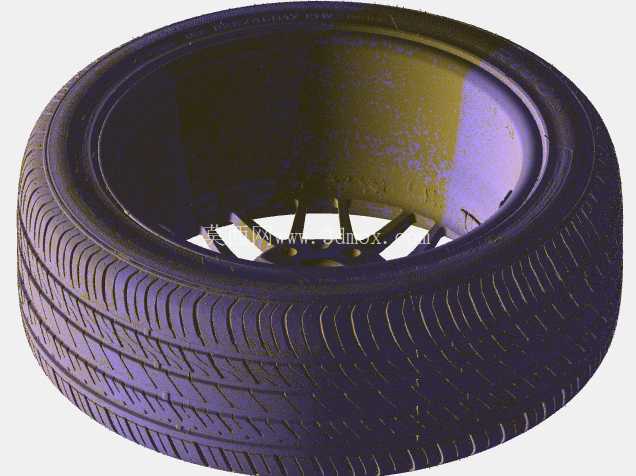

手持三维扫描获取的乘用车轮胎带轮毂总成

　　这套轮组三维数据是通过手持式十字线激光扫描设备在户外自然光环境下采集完成，全程未做额外的表面喷粉处理，完整保留了轮胎胎面、胎侧以及铝合金轮毂的全部细节特征，数据精度可满足逆向设计、装配校验、虚拟展示等多场景的工程需求。从实际工程应用来看，这类扫描获取的实物轮组数据，首先可用于整车总布置阶段的装配边界校核——在新车型开发过程中，轮拱空间、转向节安装位、制动系统避让空间的匹配验证，往往需要高精度的实物轮组数据作为参照，避免纯理论建模出现的尺寸偏差，尤其是轮胎在标准充气压力下的实际外廓尺寸，和理论设计值往往存在2-5mm的偏差，这类偏差在实车装配时极易造成转向干涉、轮胎蹭轮拱的问题，通过实扫数据导入整车坐标系做干涉检查，可大幅减少后期样车试制的整改工作量。

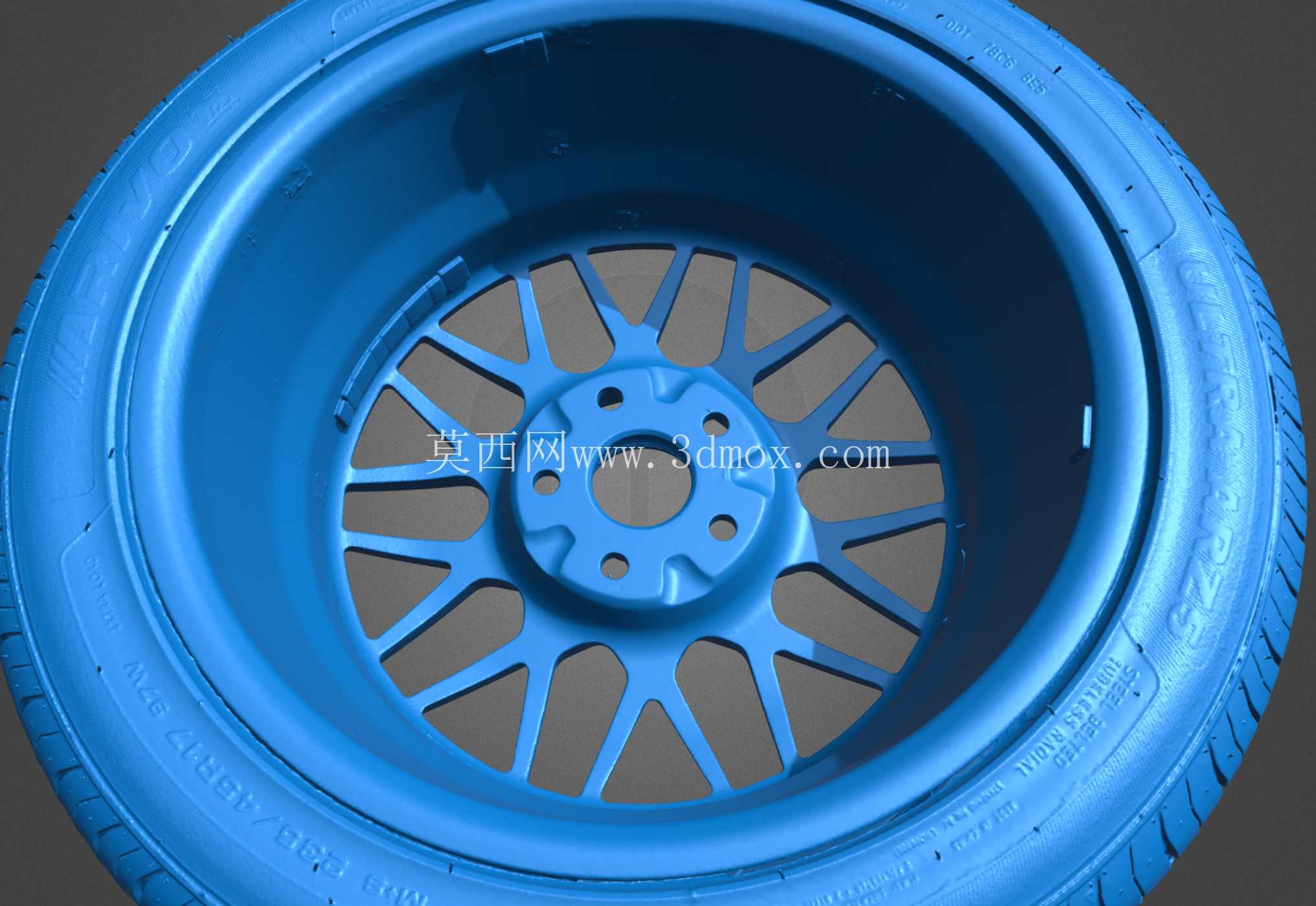

　　其次，这类扫描数据也可用于轮胎性能仿真的模型修正，以往做轮胎接地压力分析、滚动阻力仿真时，多采用参数化生成的理想胎面模型，和实际量产轮胎的花纹块倒角、胎面弧度存在差异，仿真结果和实车测试值偏差往往超过12%，导入实扫的胎面细节后，可将仿真误差控制在4%以内，大幅提升仿真结果的参考价值。从产品本身的功能特性来看，该轮组为常见的乘用车真空胎配置，轮毂为多辐条铝合金结构，中心定位孔、螺栓孔的位置完全还原实车装配状态，扫描时保留了轮毂安装面的平面度特征，可直接用于安装贴合度的分析；轮胎部分完整还原了胎面的纵向排水槽、横向花纹沟、胎侧的标识凸台细节，甚至胎面因正常使用产生的细微磨损纹理都有保留，这类细节对于做轮胎磨损分析、NVH性能仿真都有实际参考意义。

　　在逆向设计思路层面，这类扫描数据不需要做过度的曲面光顺处理，尤其是和安装相关的基准特征，比如轮毂的中心孔圆柱面、螺栓孔轴线、安装贴合平面，都需要保留扫描数据的原始精度，仅对胎面花纹的非安装面、轮毂辐条的外观面做适度的曲面优化，兼顾数据精度和后续编辑的便利性。从安装边界来看，该轮组的宽度、直径、偏距参数都可通过扫描数据直接测量获取，轮辋的胎圈座位置尺寸完全符合乘用车轮辋的标准规范，可直接适配同规格的真空轮胎安装，螺栓孔分布圆直径、中心孔尺寸也对应常规乘用车的转向节安装接口，不需要额外做尺寸修正即可用于同平台车型的轮组匹配设计。

　　另外，这类户外实扫获取的轮组数据，也可用于自动驾驶感知系统的训练素材构建，通过高精度三维模型生成不同光照、不同角度下的轮组点云、图像数据，可提升自动驾驶系统对车辆周边障碍物的识别精度，尤其是在近距离跟车、泊车场景下，对车辆轮胎位置的精准识别，可大幅降低剐蹭风险。不同于实验室环境下扫描获取的理想模型，户外扫描的轮组数据保留了实物在真实环境下的尺寸状态，没有经过实验室装夹的应力变形，更贴近车辆实际行驶时的轮组形态，对于做整车动力学仿真、悬架匹配分析来说，这类数据的参考价值远高于参数化建模生成的理想模型。在三维建模工作中，这类扫描数据也可作为建模的基准参考，尤其是做改装轮毂、定制轮胎的设计时，可直接在扫描数据的基础上修改辐条造型、调整胎面花纹，不需要从零开始测量基础尺寸，可将轮组的建模周期缩短60%以上，同时保证安装接口的尺寸完全匹配，避免出现设计完成后无法装配的问题。
