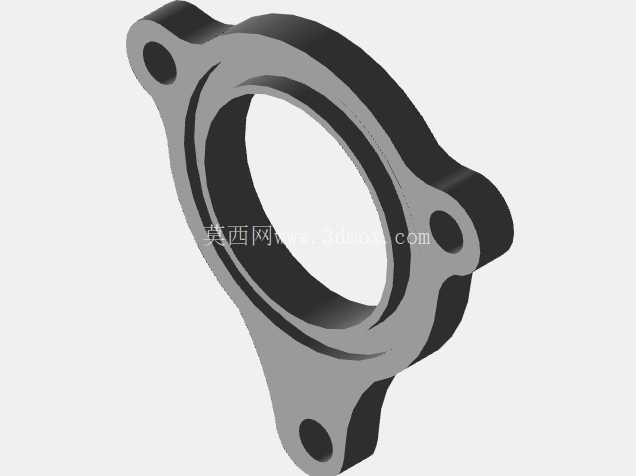

沃尔沃T6涡轮增压器排气进气连接法兰结构

这款法兰件主要应用于乘用车涡轮增压动力系统的进排气路衔接环节，对应沃尔沃T6系列涡轮增压机型的排气端与进气端的对接位置，是涡轮增压器总成与周边管路、缸体侧结构实现刚性连接的核心密封承载部件。从实际装车场景来看，该法兰布置在涡轮壳体的进出口位置，一侧贴合涡轮壳的铸造结合面，另一侧对接进排气管路的法兰端面，工作过程中需要持续耐受排气侧的高温脉冲气流冲击，同时承担管路连接的预紧力载荷，还要抵消发动机运行过程中产生的小幅振动位移，避免连接位置出现漏气、松动甚至结构断裂的问题。

从功能特性上看，该法兰采用三耳式的非对称安装布局，三个安装孔沿法兰环周向非均匀分布，这种设计并非随意排布，而是完全匹配涡轮壳对应安装面的螺栓孔位，能够实现装配过程中的防错定位，避免维修或装配时出现角度错位导致的密封失效。法兰主体的环形基体中心为通流孔，孔径尺寸匹配涡轮增压器对应接口的通流直径，不会对进排气气流产生额外的节流阻力，保证增压气流的顺畅通过。法兰的密封面采用平面密封结构，无需额外加工密封槽，装配时配合金属密封垫片即可实现高温工况下的可靠密封，适配排气侧最高数百摄氏度的工作温度环境，不会像橡胶密封件那样出现高温老化失效的问题。

在设计思路层面，这款法兰的结构充分考虑了安装空间的边界限制，三个安装耳的延伸长度、弯折角度都经过适配，既保证了螺栓安装时有足够的扳手操作空间，又不会与周边的隔热罩、管路支架、传感器线束等部件产生运动干涉。法兰的厚度设计兼顾了结构强度与轻量化需求，基体厚度在保证螺栓预紧力下不会发生翘曲变形的前提下，尽可能压缩轴向尺寸，减少整个涡轮增压器总成的轴向占用空间，适配动力舱紧凑的布置要求。安装孔的孔径略大于配套螺栓的外径，能够补偿装配过程中各部件的累计公差，降低装配时的孔位对中难度，同时在发动机运行产生热变形时，允许微小的相对位移，避免应力集中导致的法兰开裂。

从安装边界来看，该法兰的中心通流孔与三个安装孔的相对位置尺寸完全对应涡轮壳接口的定位基准，装配时三个螺栓按照对角顺序逐步拧紧至规定力矩，即可保证法兰密封面与结合面的均匀贴合，不会出现局部间隙过大导致的漏气问题。法兰的外缘轮廓做了圆弧过渡处理，没有尖锐的棱角，既避免了装配过程中对操作人员造成划伤，也减少了应力集中点，提升了部件的抗疲劳强度。在实际使用中，这类法兰件不需要做额外的表面处理，依靠铸件本身的材质性能即可满足耐温、防锈的使用要求，长期使用过程中仅需要在车辆大修时检查密封面是否存在冲蚀变形、安装孔是否出现裂纹即可，日常使用基本不需要维护。

对于三维建模从业者而言，构建这类法兰模型时，需要重点关注安装孔的位置度公差、密封面的平面度要求，以及三个安装耳的空间角度，不能简单按照对称结构进行绘制，否则会出现装配时孔位错位、无法安装的问题。同时要注意法兰与涡轮壳贴合面的轮廓匹配度，保证两者结合时能够完全贴合，避免出现局部间隙影响密封效果。在进行结构强度校核时，需要重点模拟螺栓预紧力、高温热应力、气流脉冲载荷共同作用下的应力分布，重点关注安装孔与环形基体连接的位置，这些位置是应力集中的高发区域，也是实际使用中容易出现开裂的部位，设计时需要保证这些位置有足够的圆角过渡，降低应力集中系数。
