车用涡轮增压装置机械结构设计

在车用动力系统的进气增压环节，这类涡轮增压器是提升内燃机升功率、优化低转速扭矩输出的核心部件，广泛适配乘用车、商用车以及非道路移动机械的柴油、汽油动力单元，通过回收排气端的废气流能驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让燃油燃烧更充分，既可以强化动力输出表现，也能降低部分负荷工况下的燃油消耗与尾气排放。

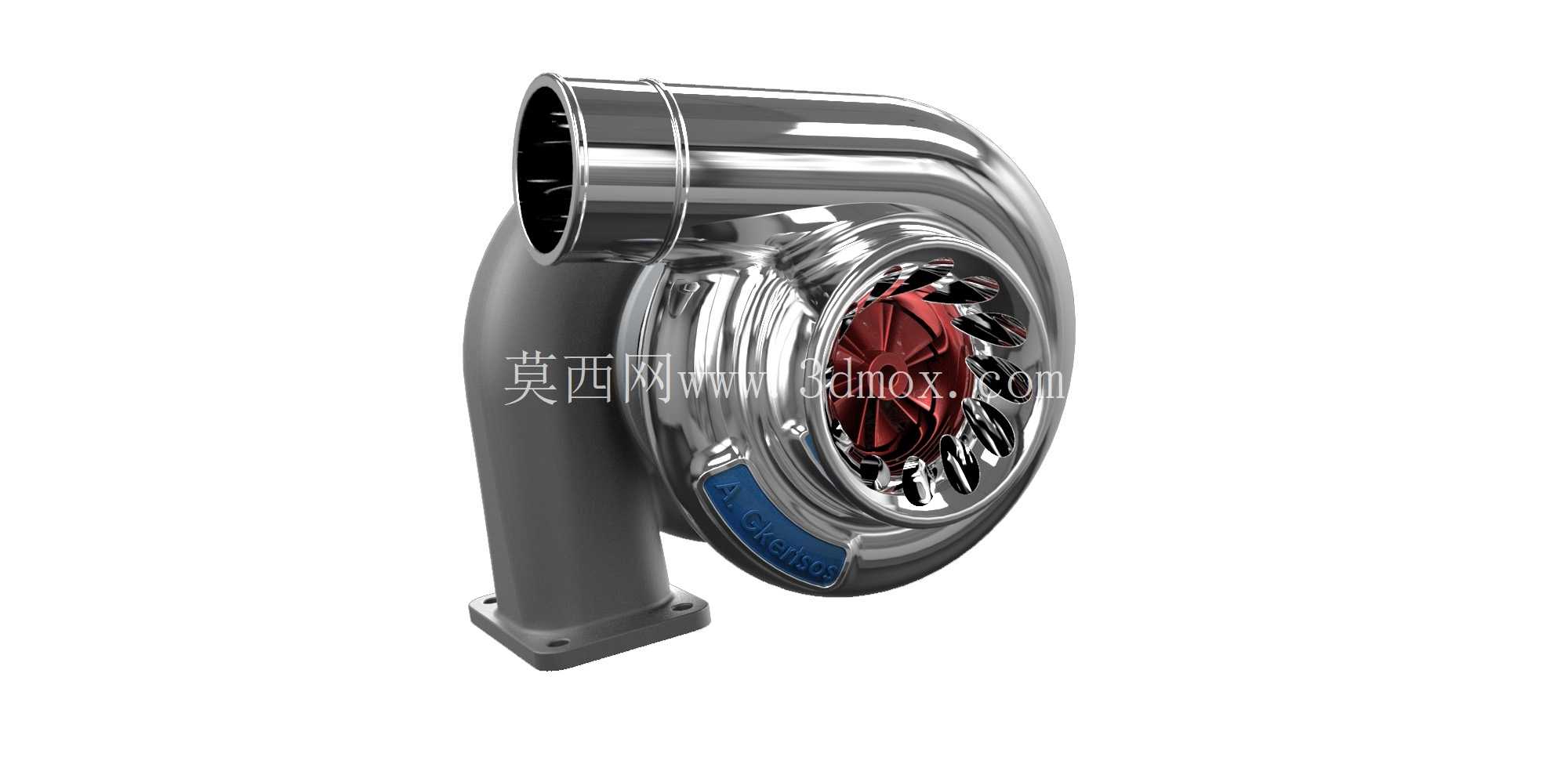

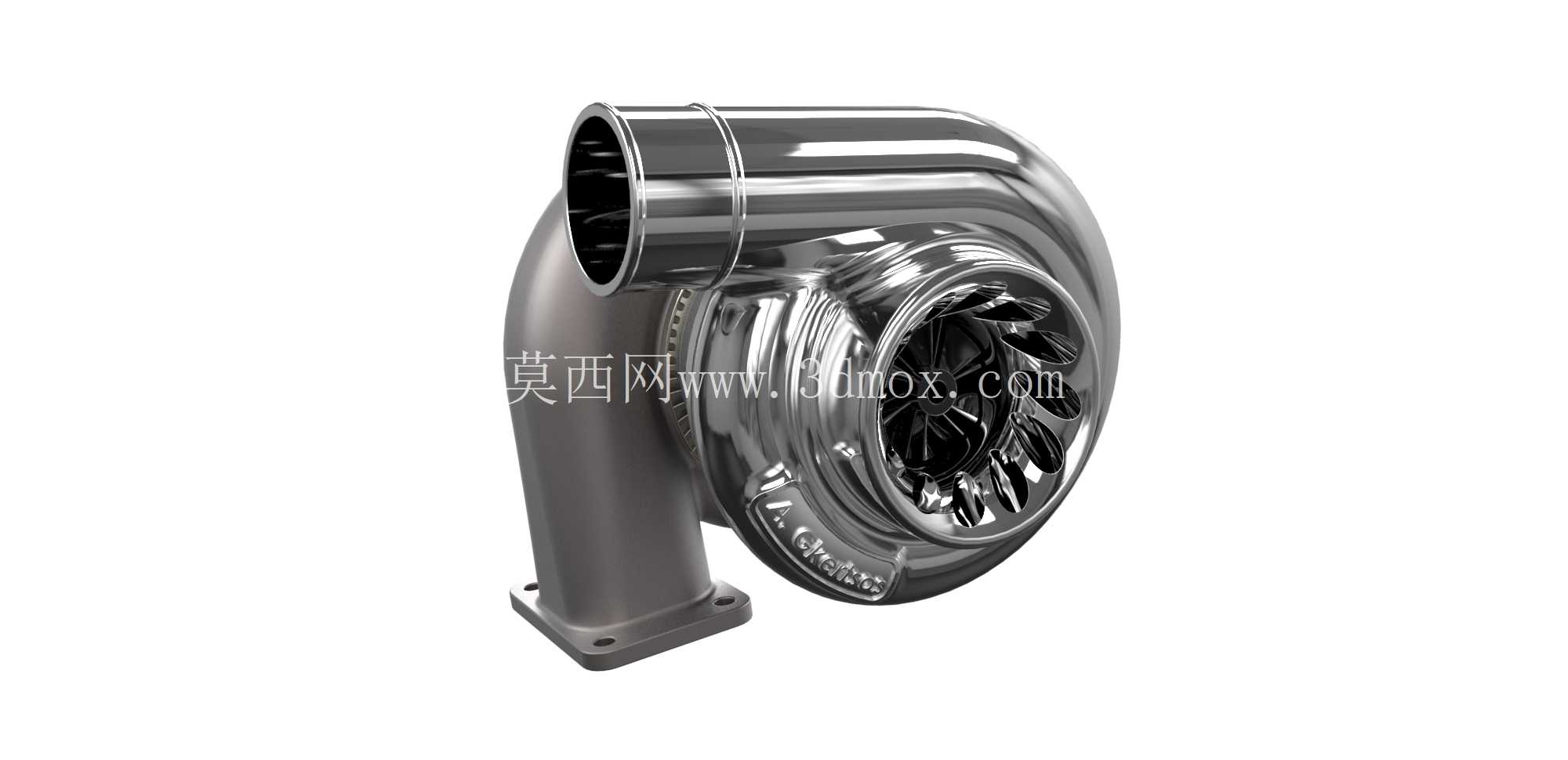

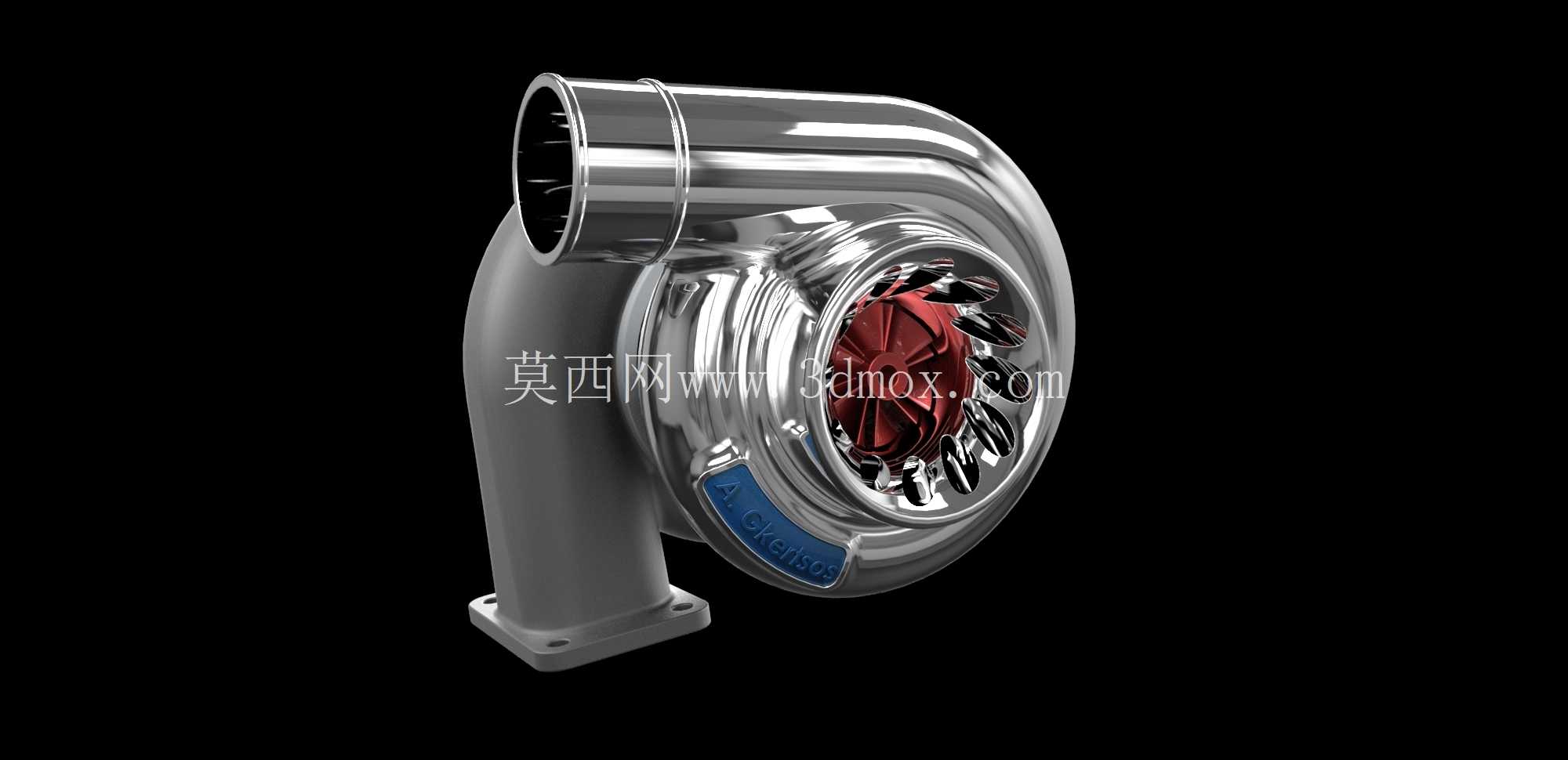

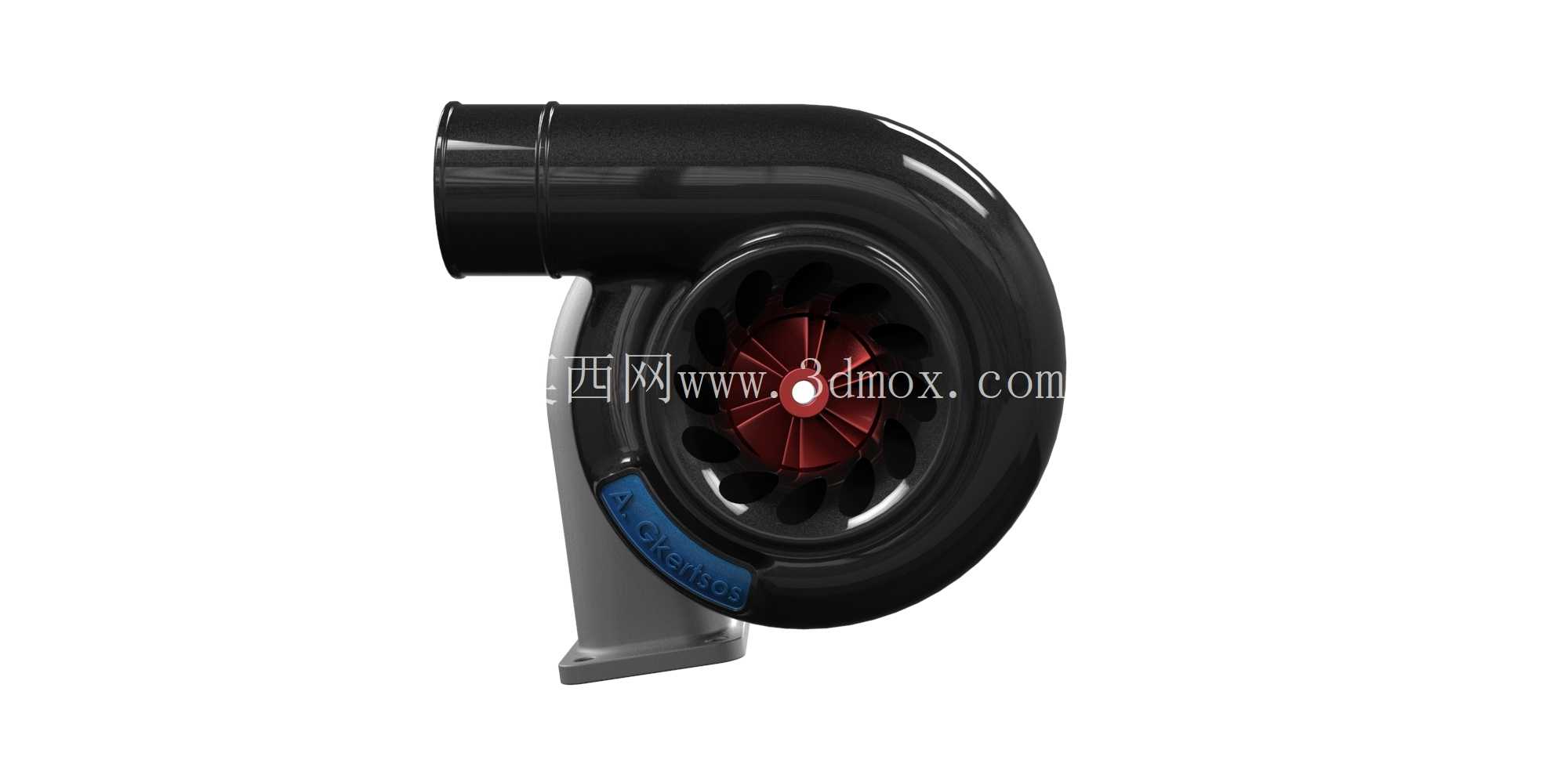

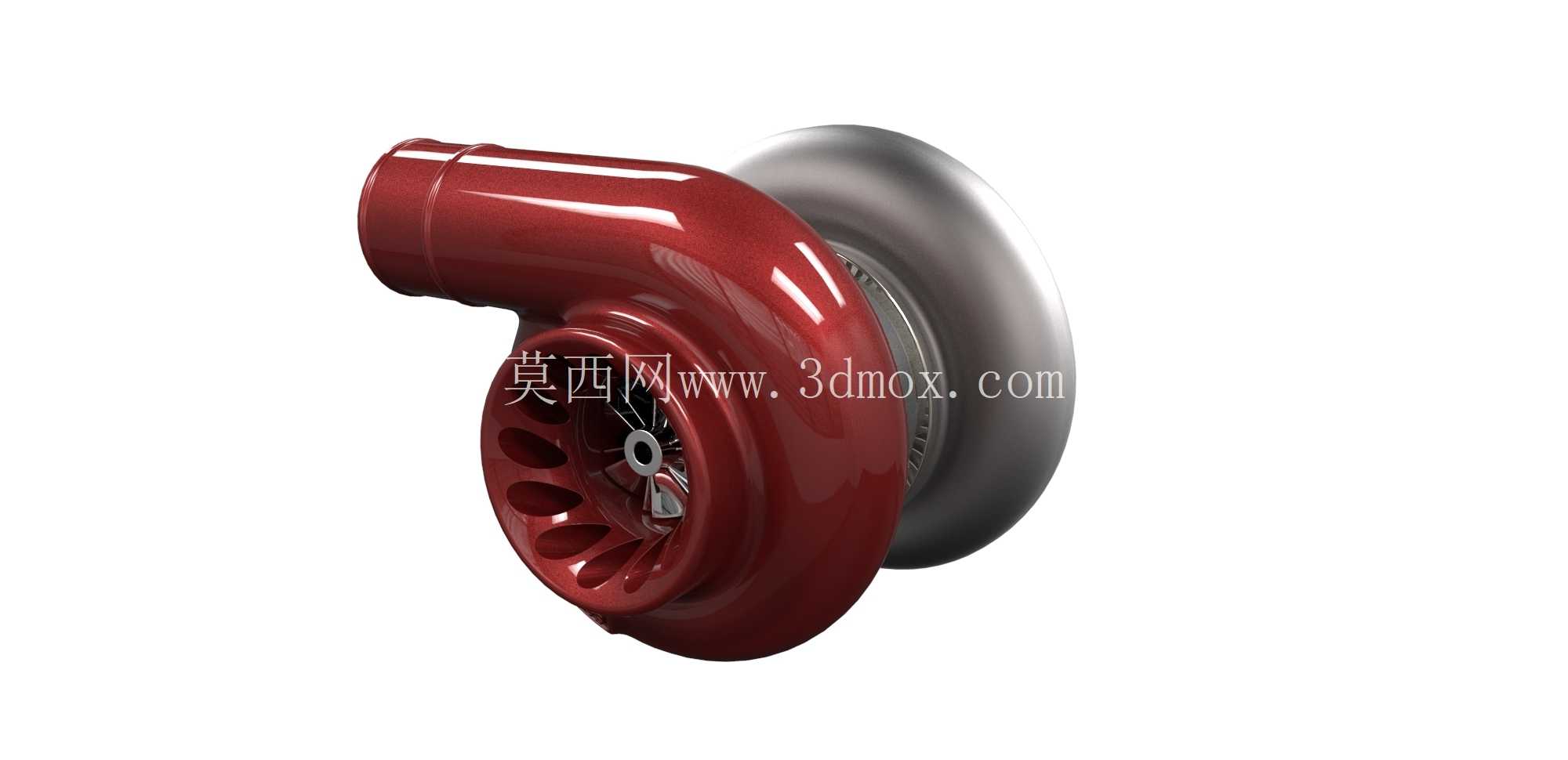

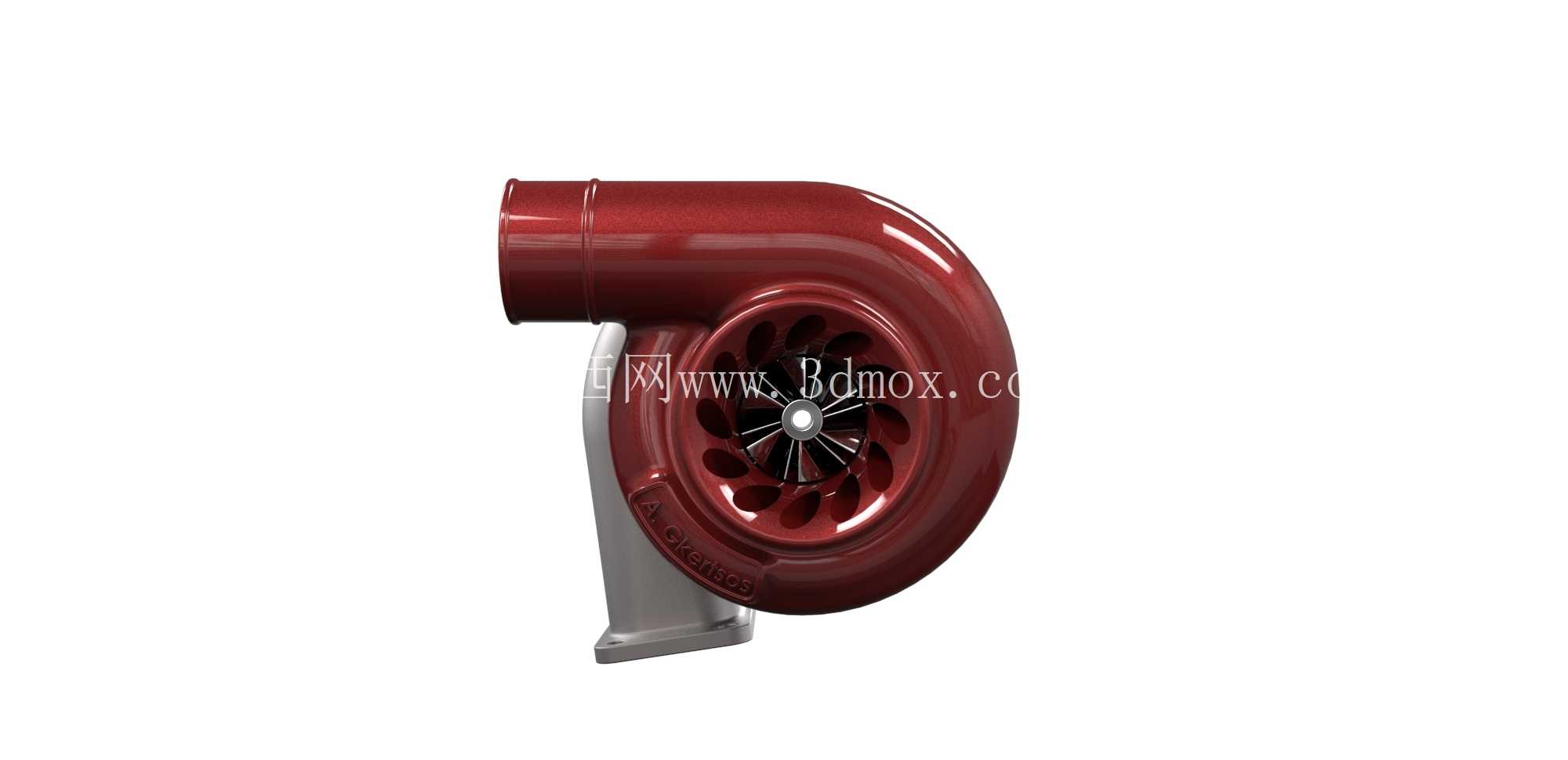

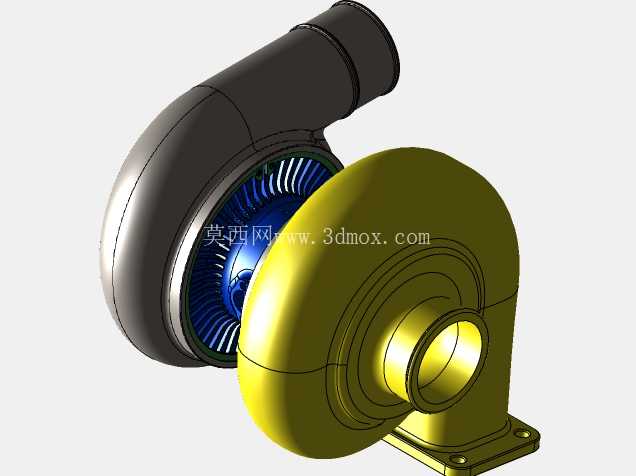

从结构设计逻辑来看，整个装置分为涡轮壳、压气机壳、中间连接体、涡轮叶轮、压气机叶轮、浮动轴承组件几个核心部分。涡轮端壳体采用耐高热的合金铸造成型，流道截面按照废气脉冲特性做渐缩设计，入口对接发动机排气歧管的法兰采用标准螺栓孔位布局，安装面的平面度公差控制在0.05mm以内，避免高温废气泄漏；压气机端壳体采用铝合金铸造成型，流道为扩压式结构，出口对接中冷器进气管道，接口采用卡箍式连接结构，方便整车装配时的管路对接。中间连接体内部布置润滑油道与冷却水道，分别对接发动机润滑系统与冷却系统，为高速旋转的转子轴提供润滑与散热支撑，避免转速突破每分钟十万转时出现轴承烧蚀、转子动平衡失效的问题。

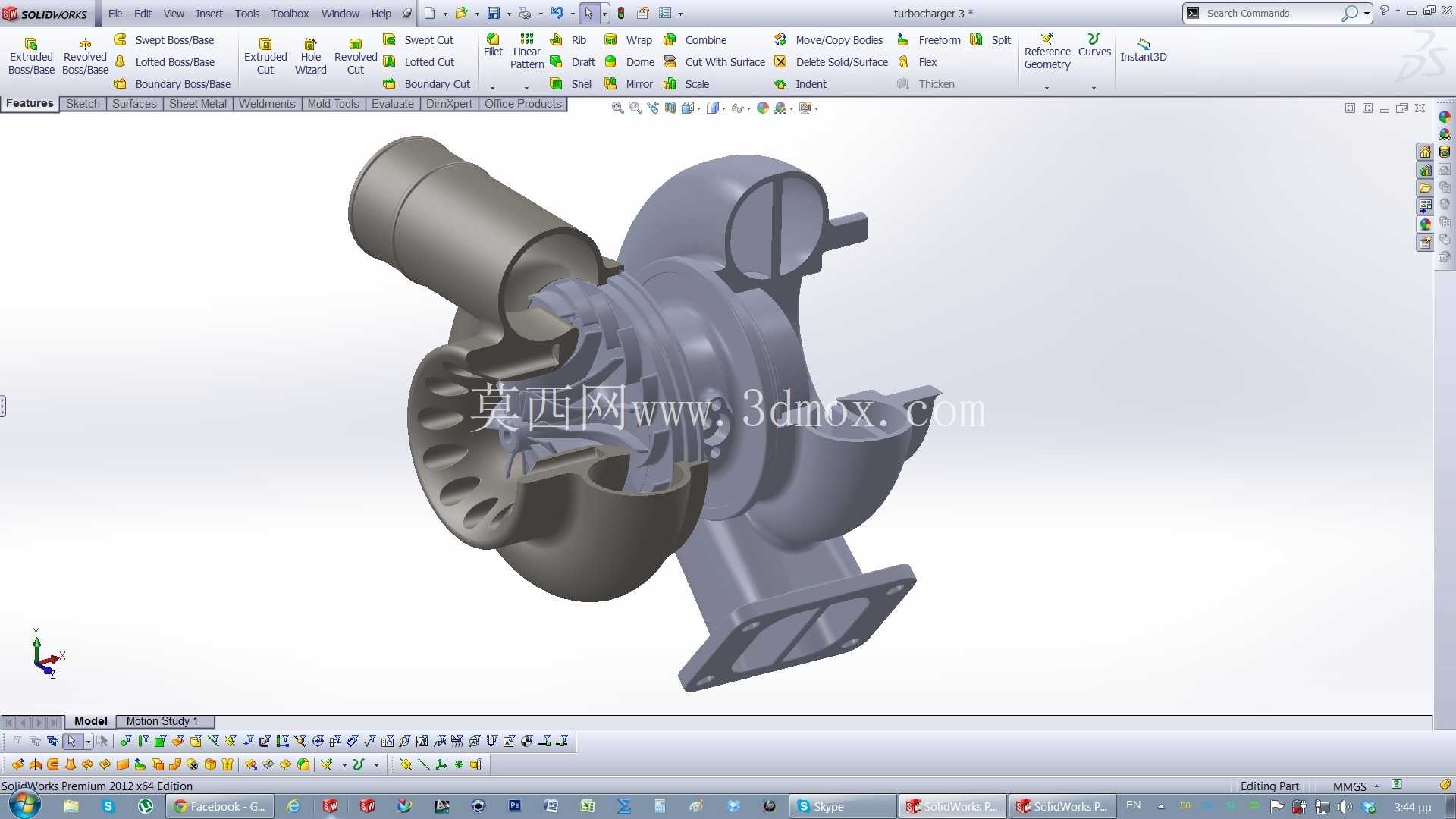

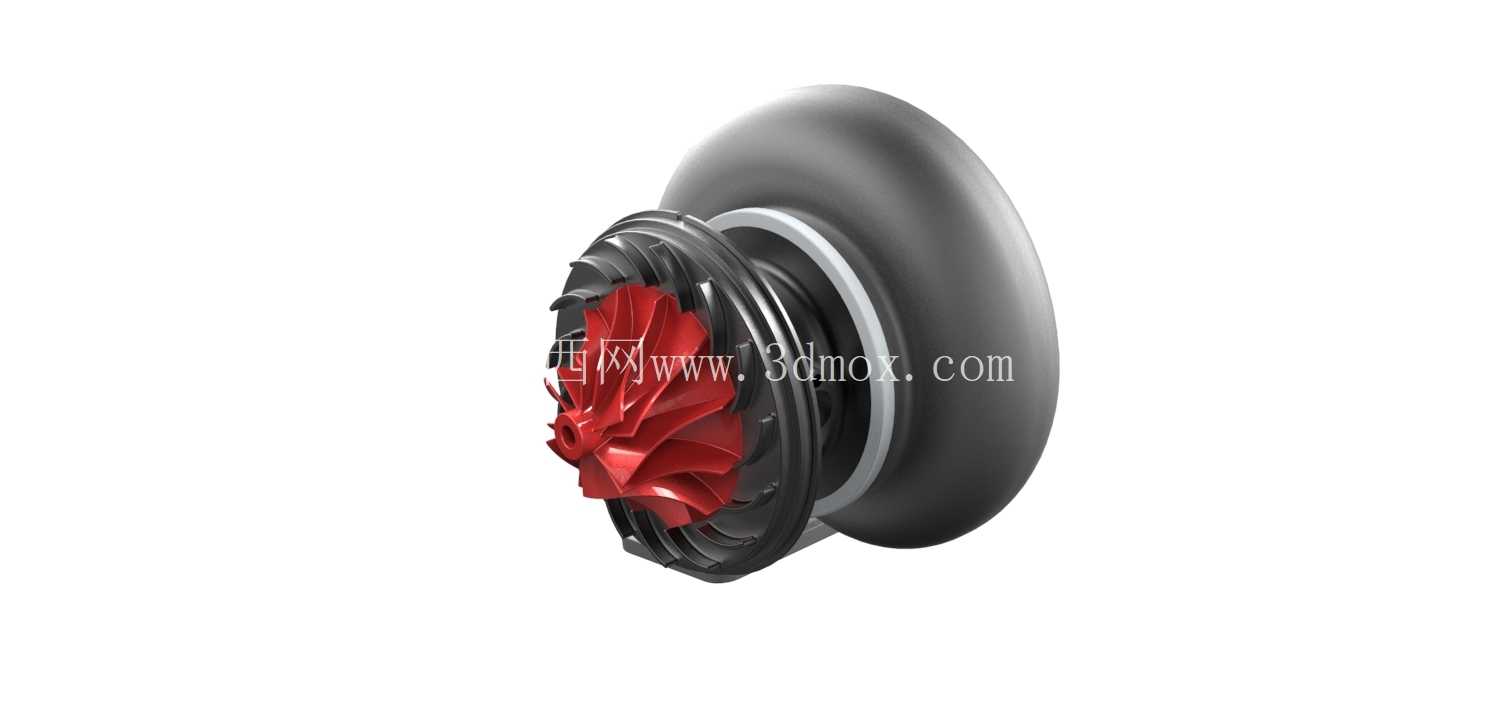

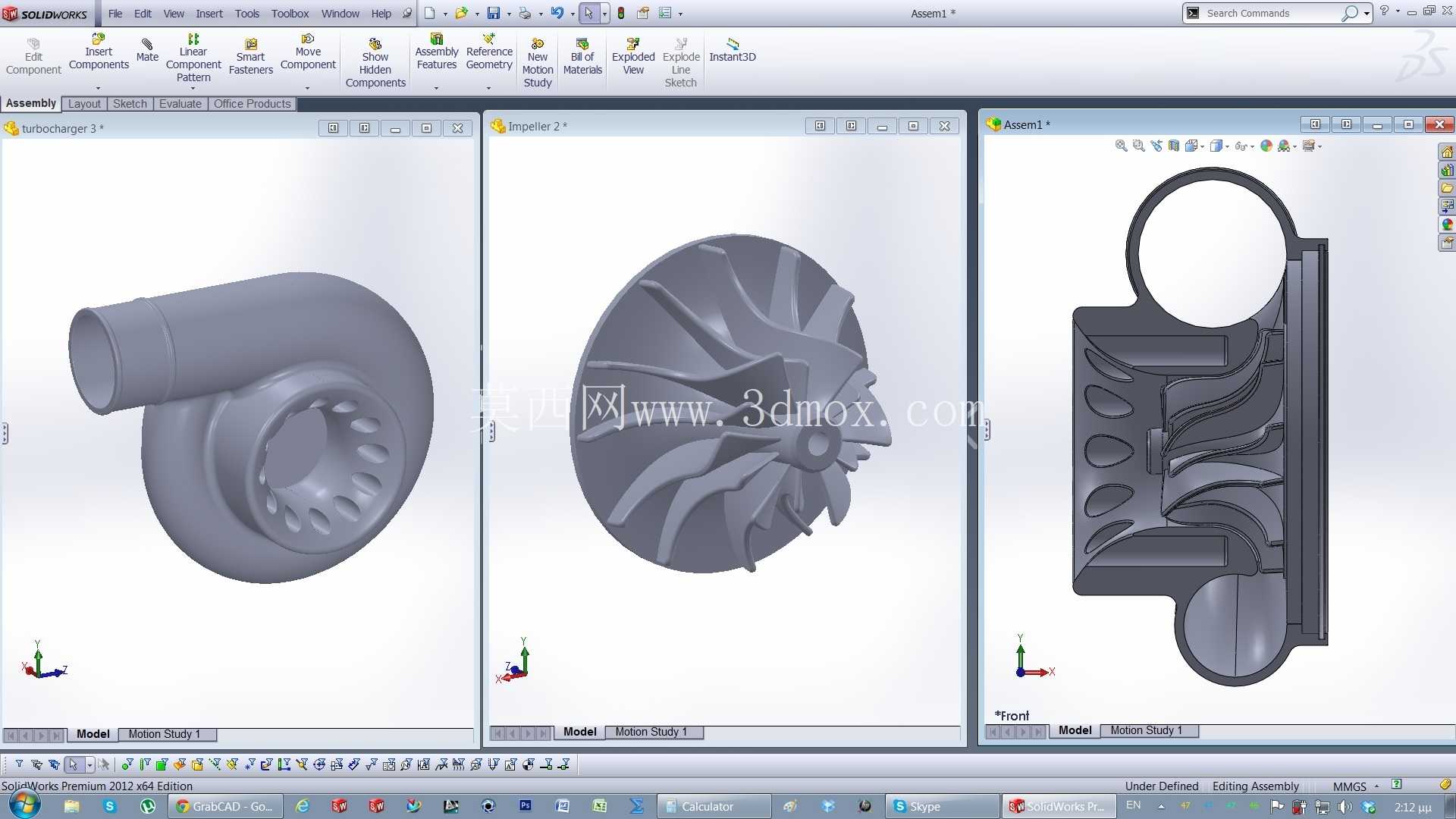

建模过程中首先确定转子轴的支撑跨距，按照两端浮动轴承的布置位置，预留0.03-0.05mm的轴承径向间隙，保证高温工况下轴件热膨胀后仍有充足的润滑油脂存留空间；涡轮叶轮采用前倾式叶片设计，叶片数量设置为12片，叶片型线按照废气入射角度做三维扭曲处理，减少气流冲击损失，叶轮与涡轮壳之间的间隙控制在0.3-0.5mm，间隙过小容易在热态下出现叶轮擦壳故障，间隙过大则会导致废气泄漏、增压效率下降。压气机叶轮采用后弯式叶片设计，叶片数量为9片大叶片加9片分流小叶片的组合结构，降低高转速下的气流喘振风险，叶轮出口直径根据目标增压比做匹配设计，保证额定工况下压气机的工作点落在高效区间内，避免出现增压压力不足或者超速风险。

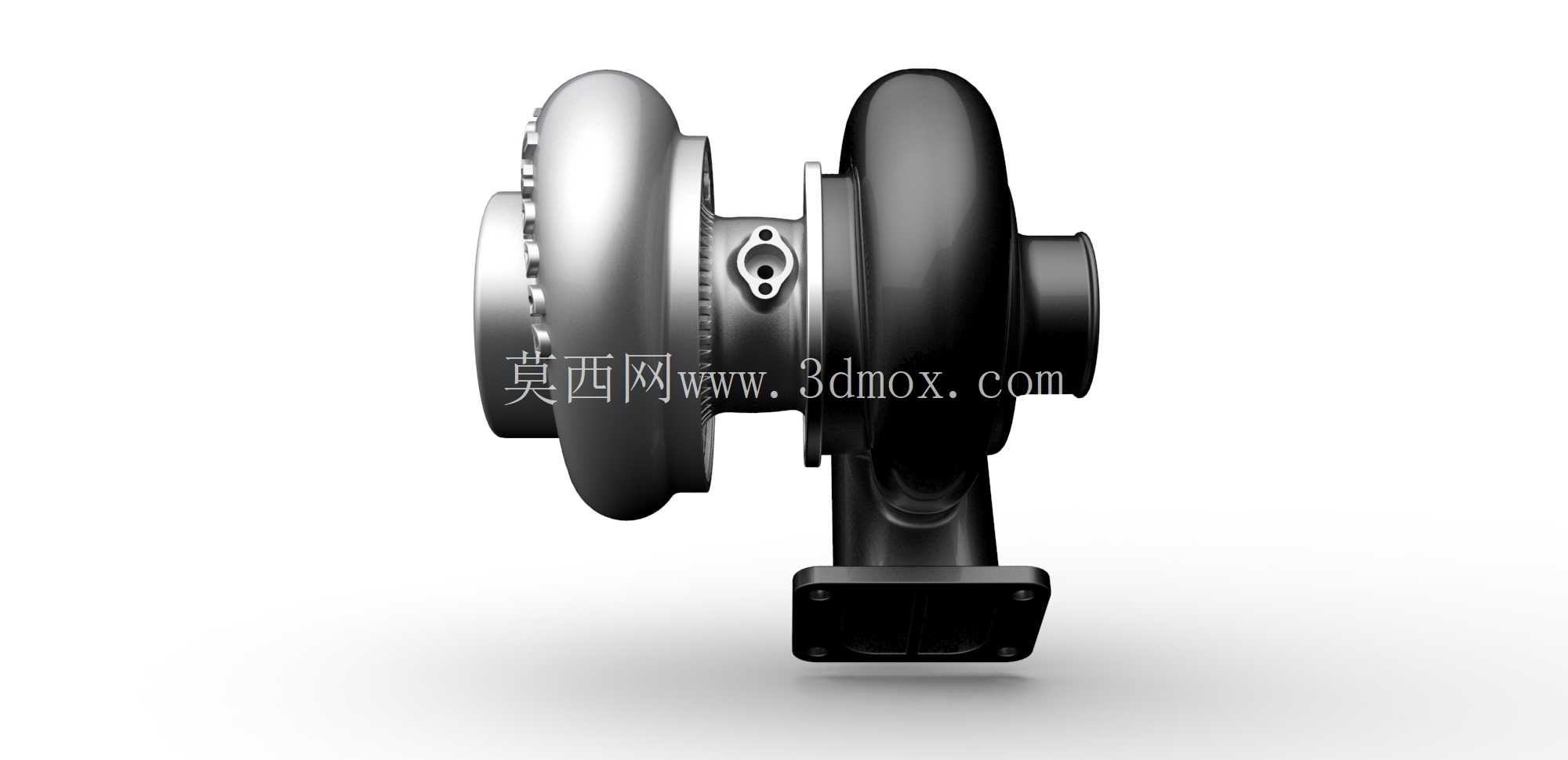

安装边界方面，整个装置的底部设置两个带螺栓孔的安装支脚，支脚的安装孔位间距按照发动机缸体侧面的预留安装位置做匹配，支脚与壳体之间设置加强筋结构，承受整车运行过程中的振动载荷，避免长期振动下出现支脚断裂故障。涡轮端入口法兰的通径匹配对应排量发动机的排气流量，压气机端出口通径匹配进气系统的进气流量需求，中间连接体上的润滑油进油口、回油口以及冷却水进、出水口的位置，都按照发动机周边管路的布置走向做角度调整，避免装配时出现管路干涉。

在实际选型匹配过程中，需要根据发动机的额定功率、最大扭矩转速区间、排气温度范围来匹配对应的增压器规格，过小的增压器会导致高转速下排气背压过高、增压压力超限，过大的增压器则会出现低转速下涡轮响应滞后、加速无力的问题。建模时需要重点校核转子系统的动平衡精度，叶轮与轴的装配过盈量控制在合理范围，过盈量不足会出现高转速下叶轮松动，过盈量过大则会导致轴件变形、轴承偏磨。同时壳体的壁厚设计需要兼顾强度与轻量化要求，涡轮壳壁厚不小于4mm，承受高温排气的压力脉冲，压气机壳壁厚不小于3mm，满足高速气流下的结构强度要求，壳体表面的散热筋结构可以提升散热效率，降低中间连接体的热负荷，延长轴承的使用寿命。
