发那科M-10iA10S六轴工业机械手结构

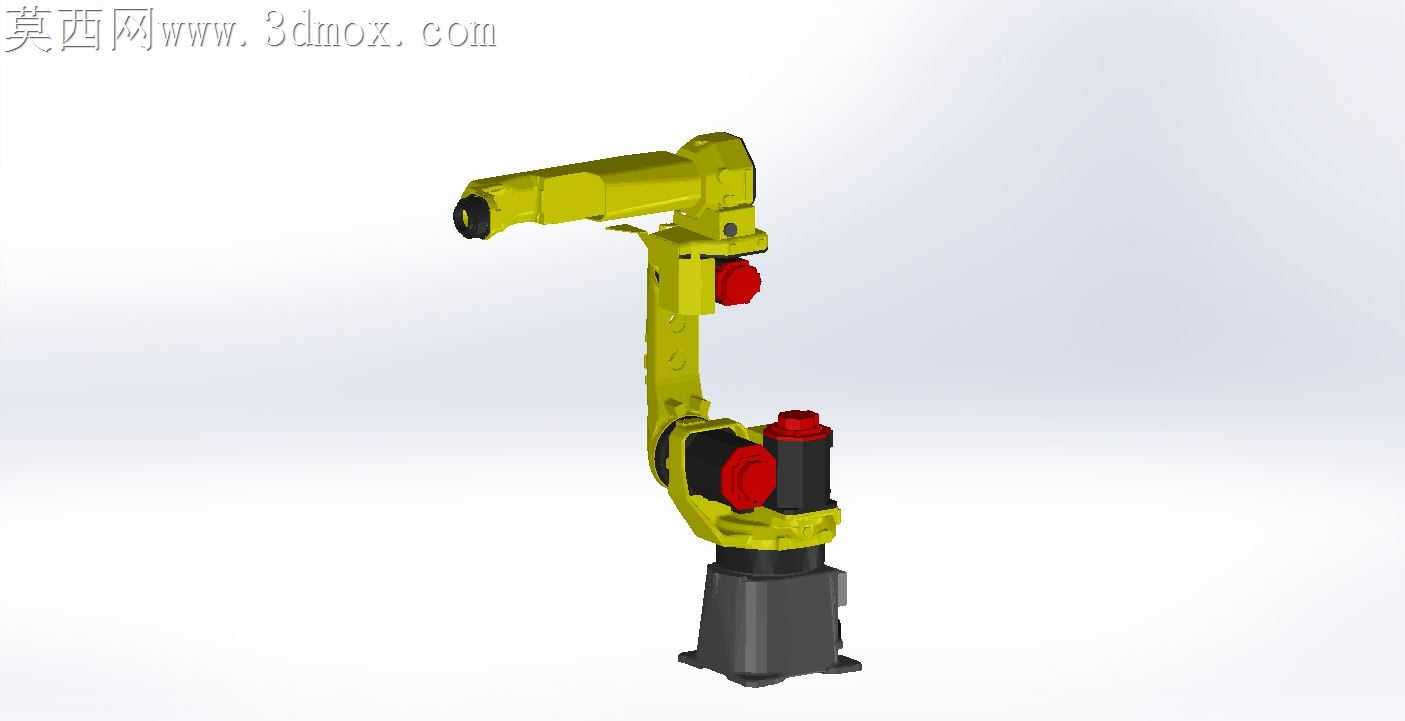

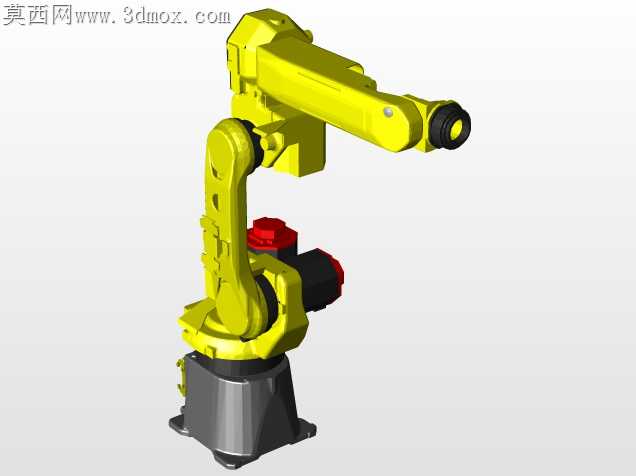

车间里多关节机械手长期运行后，关节处的线缆磨损、转动副卡滞是最常见的故障点，这款发那科M-10iA10S的结构设计刚好把这些现场痛点的解决方案藏在了细节里。大臂与基座衔接的转动副位置，没有把线缆裸露在关节外侧，而是预留了内走线的空腔弧度，线缆顺着关节转轴的中心空腔排布，不管大臂做正负180度的回转动作，线缆都不会和周边结构产生剐蹭，也不会因为反复弯折出现外皮破损的情况，比外走线的结构少了很多日常维护的工作量。小臂与大臂连接的关节处，红色的密封端盖不是单纯的装饰件，端盖内侧预留了密封圈的安装槽，加工时端盖与关节壳体的配合面公差控制在0.02mm以内，车间里的焊接烟尘、切削液雾气很难渗进关节内部的轴承和减速机构里，哪怕是在机加工上下料、焊接这类粉尘大的工位长期运行，也不会因为杂质侵入出现关节转动卡顿的问题。手腕部位的三个转动轴做了紧凑化的布局，没有把驱动电机直接凸在手腕外侧，而是把电机和减速组件内嵌在小臂的腔体里，手腕末端的负载安装面做了定位销孔和螺纹孔的组合结构，装夹焊枪、夹爪这类末端执行器的时候，不用反复校准同轴度，定位销卡入后直接拧紧紧固螺丝就能保证安装精度，换型时间能缩短近三分之一。基座底部的安装法兰做了加厚的加强筋结构，筋板的厚度和排布角度刚好匹配机械手满负载快速启停时的倾覆力矩，哪怕是带着10公斤的负载做最快速度的轨迹运动，基座也不会出现明显的共振，固定螺栓的受力更均匀，不会因为长期交变载荷出现螺栓松动的隐患。关节处的红黄配色壳体不是随意选的，黄色的主壳体采用铸铝材质，重量轻散热性好，红色的端盖部位采用高强度工程塑料，既可以作为检修口的快拆盖板，日常维护时不用拆解整个关节壳体就能检查内部的传动件状态，醒目的红色也能在设备运行时提醒现场操作人员注意避让，减少安全隐患。各个关节的转动限位处都做了软质缓冲块的安装位，硬限位碰撞时不会出现金属件直接撞击的情况，能抵消掉大部分碰撞冲击力，保护内部的减速齿轮和编码器不会因为突发撞击损坏。
