工业机器人上下料工作站防护结构设计

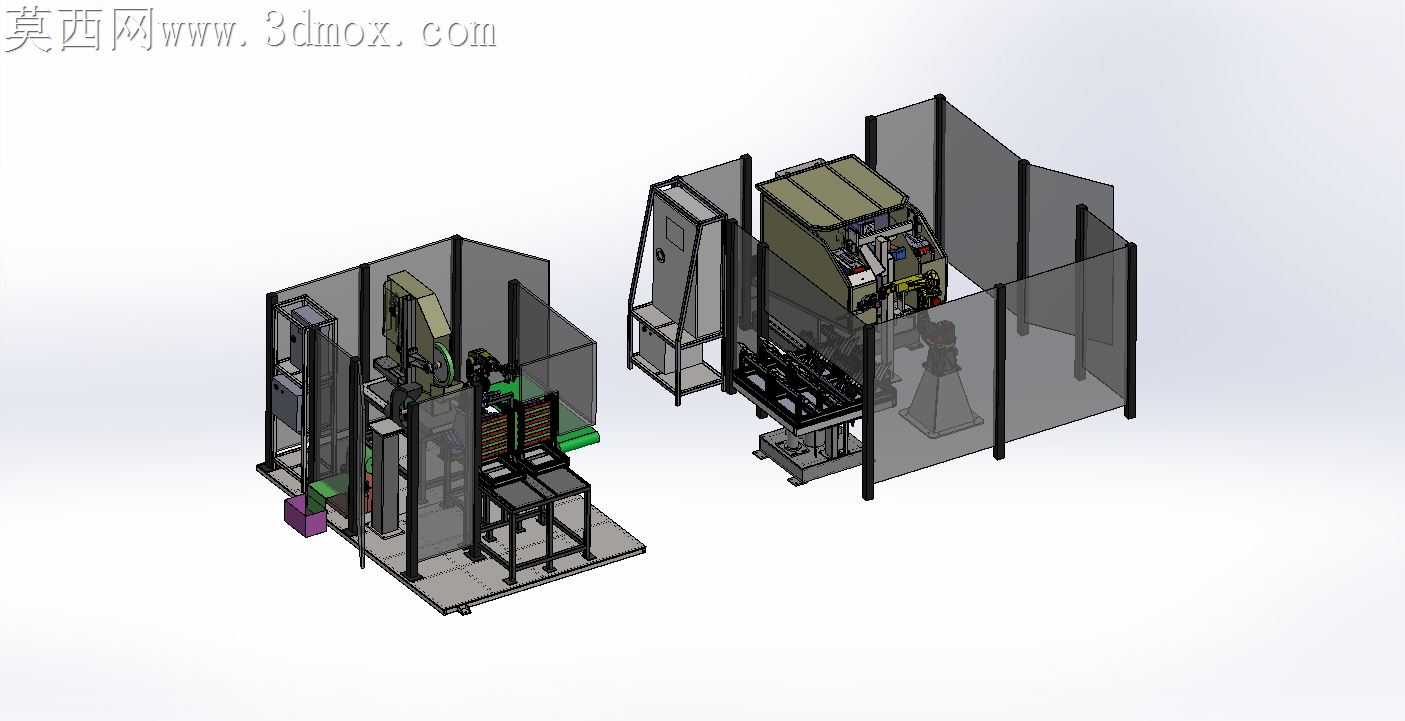

车间上下料工位的安全隐患一直是产线落地的核心痛点，开放式的机器人作业区极易出现无关人员误入、加工碎屑飞溅伤人的风险，这套机器人装卸工作站的结构设计，从装配逻辑视角出发，把安全防护、工位衔接、维护便利性的需求揉进了每一处连接细节里。外围的安全围栏没有采用常见的整板焊接结构，而是用铝型材框架搭配半透明防护板做模块化拼接，每块防护板的固定卡槽都预留了0.2mm的装配公差，现场安装时不需要额外打磨修配，直接卡入型材槽内用压块锁紧即可，哪怕后期某块防护板被工件撞损，也能单独拆换，不用整段围栏拆解返工。两个相邻作业工位的间距留足了1.2米的维护通道，机器人底座的安装孔位做了腰型槽设计，现场调试时可以根据来料传送带的实际位置微调机器人安装角度，不用重新在地面打孔攻丝，减少了现场施工的工作量。料架部分的分层托板做了向下翻边的加强筋，不用额外焊接加强筋就能承受满料箱的重量，托板和料架立柱的连接用快拆销固定，换产时可以根据工件料箱的尺寸快速调整层间距，不用拧动大量螺栓。围栏上预留的检修门位置刚好对应机器人的控制柜接线侧，开门方向避开了机器人的运动半径范围，检修人员开门作业时不会被运行中的机械臂碰到，门体上还预留了安全锁的安装位，能直接接入产线的安全回路，门被打开时机器人会自动暂停运行。物料进出的开口位置刚好对齐传送带的高度，开口边缘做了圆弧包边，不会刮蹭传送带上的工件包装箱，开口下方留的接屑槽能接住机器人取放工件时掉落的金属碎屑，日常清理时只需要抽出接屑槽倒出杂物即可，不用钻到围栏内部清扫。机器人末端执行器的安装法兰做了标准化的接口设计，后续如果要更换夹爪或者吸盘，不需要重新加工连接法兰，直接拧动固定螺栓就能完成快换，减少了换产的调试时间。整个工作站的管线都藏在铝型材的槽道内部，没有外露的拖链和线缆，既避免了管线被机械臂运动剐蹭破损，也让整个工位外观更整洁，不会出现管线杂乱勾挂工件的问题。地面安装的膨胀螺栓位置都做了沉台设计，螺栓锁紧后会盖上塑料装饰盖，不会在地面凸起绊倒过往的作业人员，沉台周围还打了密封胶，避免车间打扫卫生的积水渗到螺栓位置造成锈蚀。
