八方m620串口电机VESC控制器结构

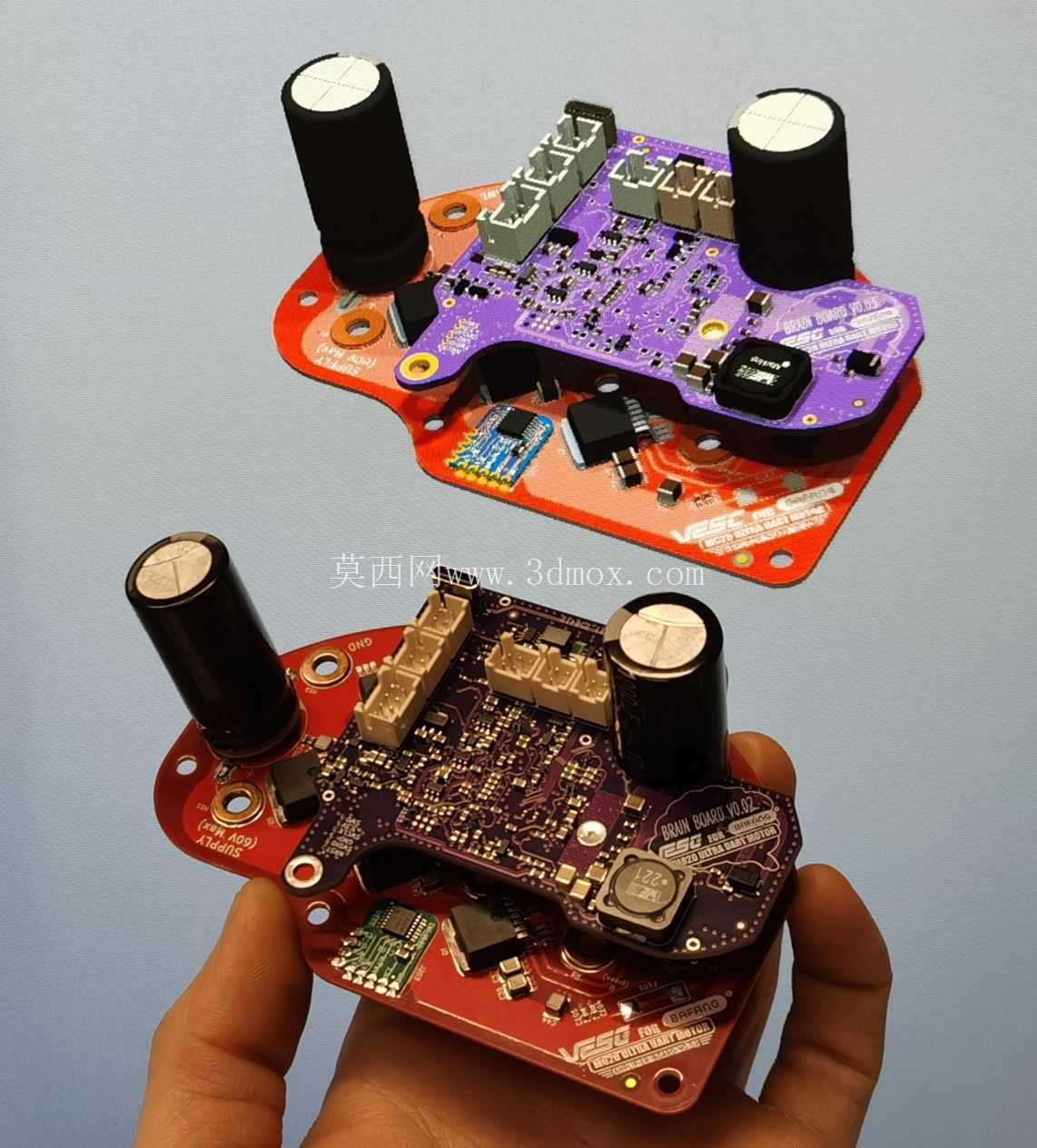

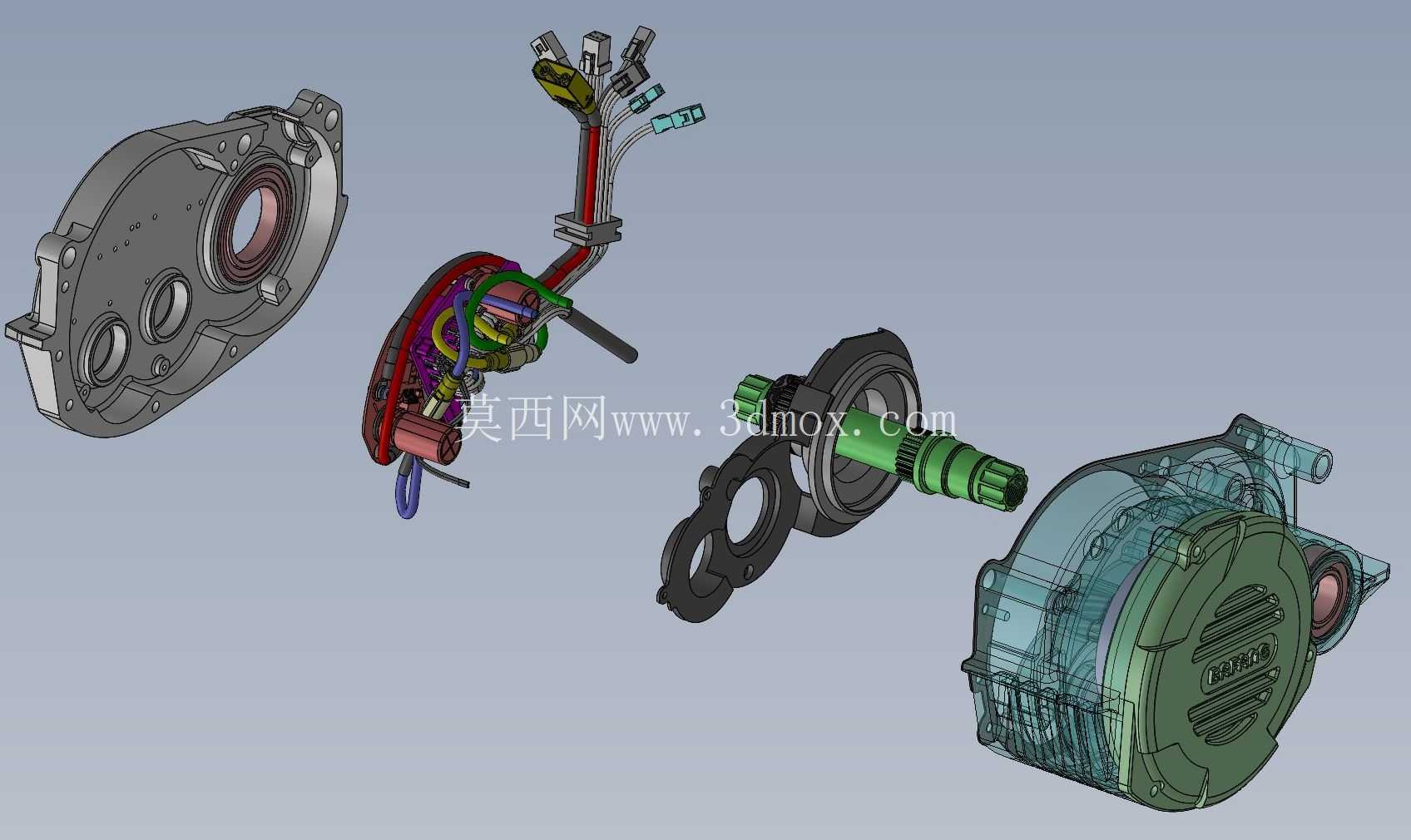

这套三维结构完整呈现了适配八方m620串口电机的VESC控制器总成，包含电机本体端盖、传动组件、控制器内置安装位、接线线束的全部装配关系，可直接用于轻型电助力两轮车、小型低速电动载具的动力系统匹配参考。从实际应用场景来看，这类集成式控制器结构主要面向中置助力动力单元，区别于传统外置控制器的布局，将控制板直接嵌入电机壳体的预留腔体内，能够大幅缩减整车布线长度，降低线束外露带来的磕碰、进水风险，同时减少整车装配时的单独控制器固定工序，适配共享电单车、城市通勤电助力车、轻型货运电动两轮车的紧凑布局需求。

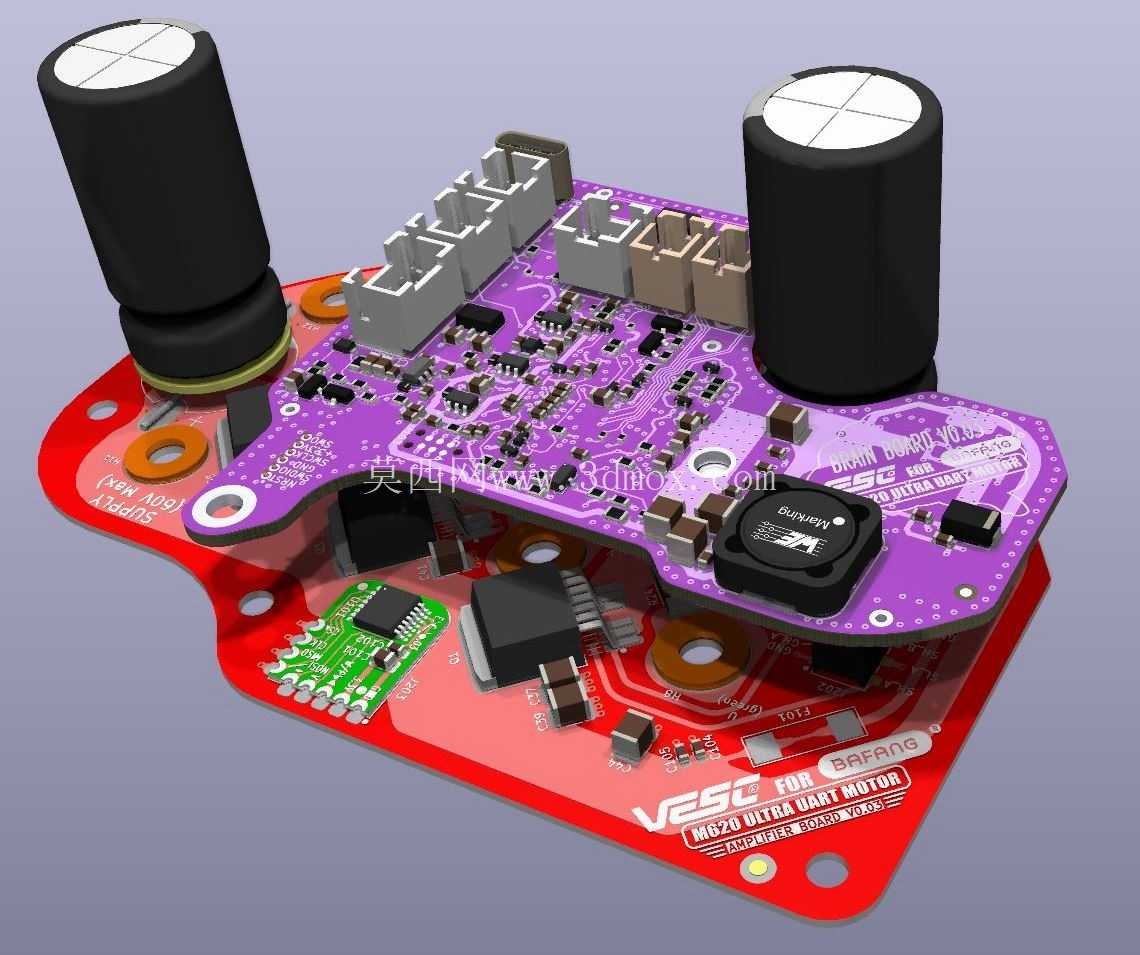

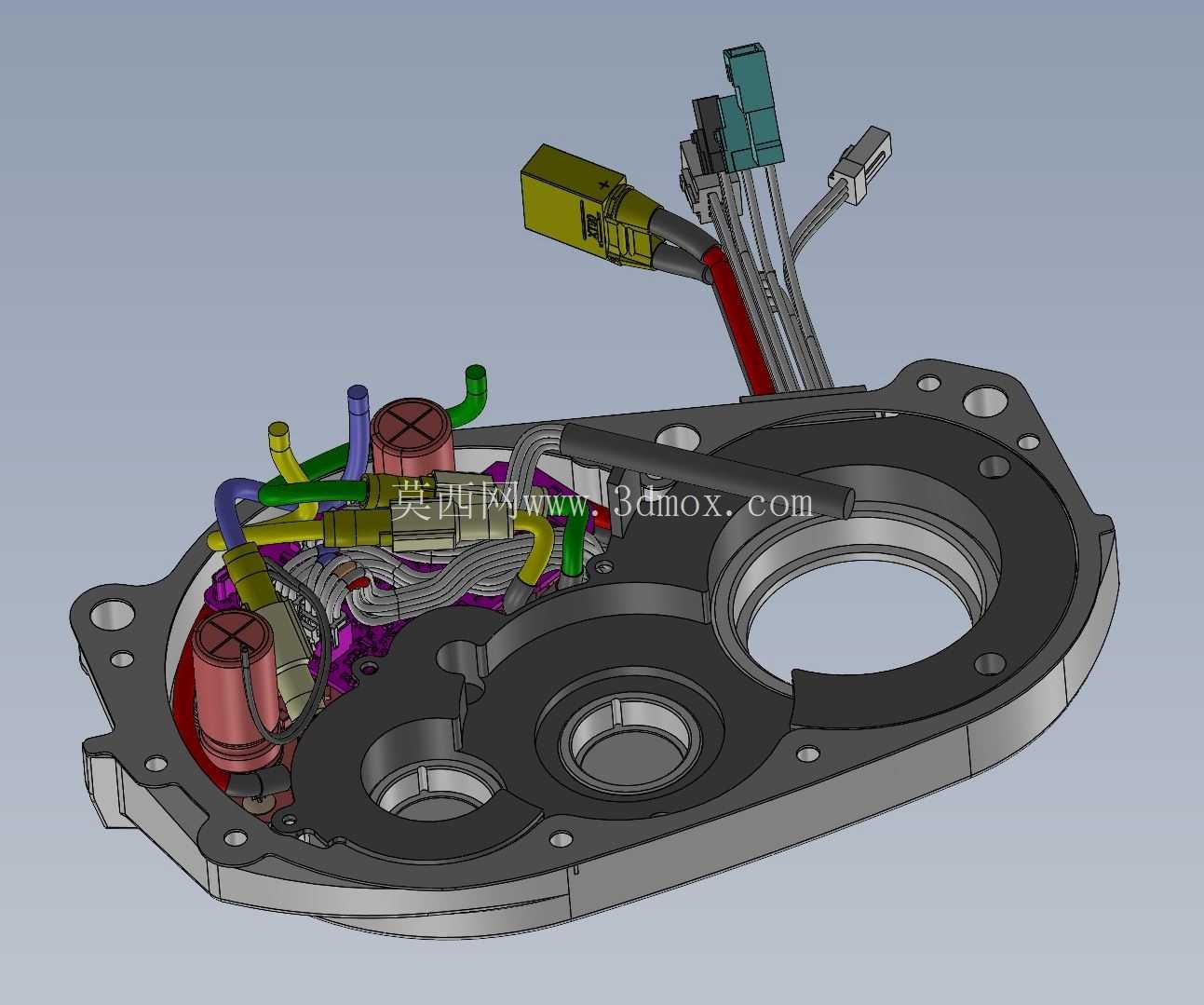

从功能特性层面拆解，这套结构重点解决了串口通讯型VESC与八方m620电机的空间适配问题：控制器腔体设置在电机侧盖的内侧凹陷区域，周边预留了功率管贴合壳体的导热接触面，可直接借助压铸铝壳体实现被动散热，无需额外加装散热鳍片，在持续爬坡、大扭矩输出工况下，能将控制器MOS管的工作温度控制在合理区间，避免过热降频。接线部分的结构做了分层走线设计，功率相线、霍尔信号线、串口通讯线分别走独立的走线槽，线束出口处设置了橡胶密封护套的安装位，能够满足IPX5级别的防水要求，适配雨天骑行、高压水枪冲洗的使用场景。

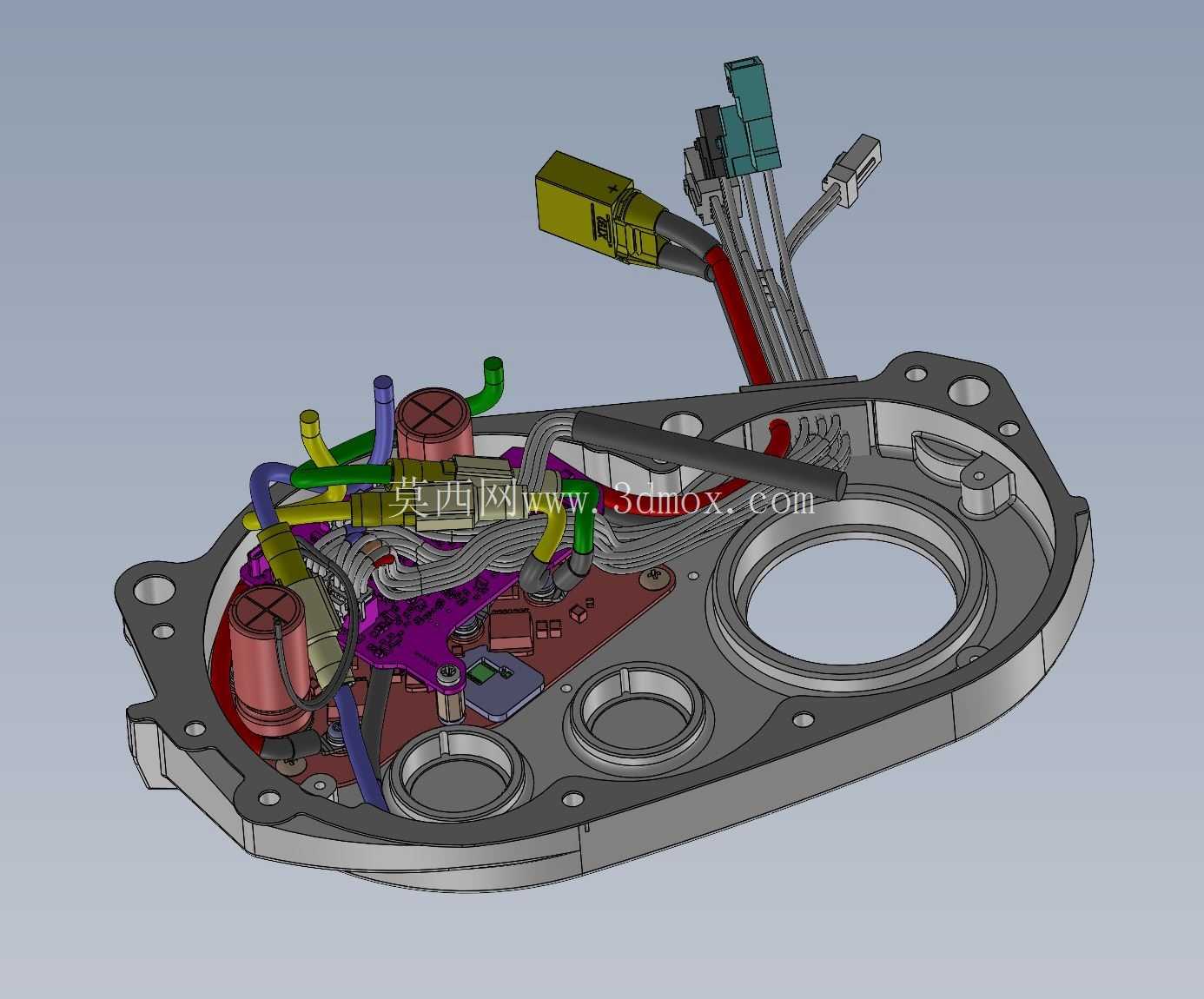

设计思路上，整套结构优先保证装配兼容性，控制器安装位的螺柱孔位完全匹配八方m620原有壳体的安装基准，不需要对原有电机壳体做破坏性修改即可完成VESC控制器的替换安装；传动侧的轴承位、油封位完全沿用原厂尺寸公差，替换控制器后不会影响电机的传动精度与密封性能。内部接线的排布做了防干涉验证，线束与转动的齿轮组件、输出轴之间预留了足够的安全间隙，同时设计了线束固定卡扣的安装位，避免车辆颠簸时线束移位剐蹭运动部件造成短路磨损。

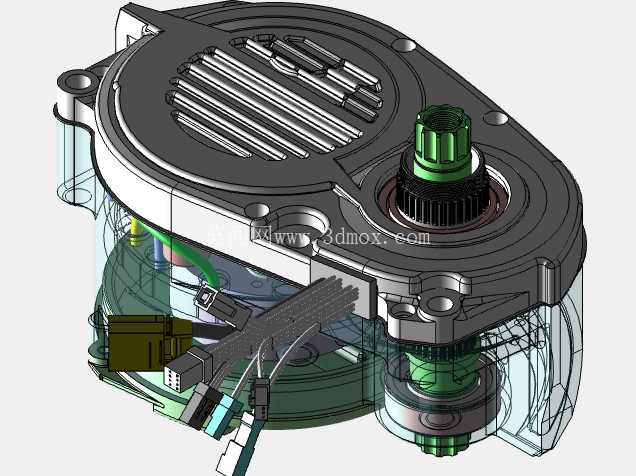

从安装边界与尺寸配合来看，整套动力单元的轴向尺寸与原厂八方m620电机保持一致，安装吊耳的孔位、轴伸尺寸、花键参数完全兼容原有车架的安装接口，替换控制器后不需要调整车架的电机固定位、链条张紧度，可直接实现原厂替换。侧盖的压铸结构做了局部加强筋设计，在控制器腔体区域增加了辐射状加强筋，既提升了壳体的抗冲击性能，也增大了散热面积，同时不会额外增加过多壳体重量。串口通讯接口的预留位置设置在侧盖的侧方，接口朝向与整车走线方向匹配，方便外接调试设备、整车中控的通讯线束连接，接口周边做了凸台防护结构，避免安装、使用过程中磕碰损坏通讯接头。

在结构细节上，电机内部的齿轮组件、离合器结构与控制器腔体之间设置了独立的密封隔板，能够阻挡齿轮润滑脂飞溅到控制器电路板上，避免长期使用后润滑脂堆积造成电路短路、散热不良的问题。控制器固定位周边设计了接地螺柱，可直接将控制板的接地端与电机壳体连通，提升整车EMC性能，降低控制器工作时对整车其他电子部件的信号干扰。这套结构的建模精度覆盖了所有装配公差带，可直接用于控制器改型的结构验证、安装干涉检查、线束长度核算，也可作为同类中置电机内置控制器方案的设计参考，帮助结构工程师快速完成适配方案的初始布局，减少重复建模的工作量。
