紧凑型集成式电机组件三维结构设计

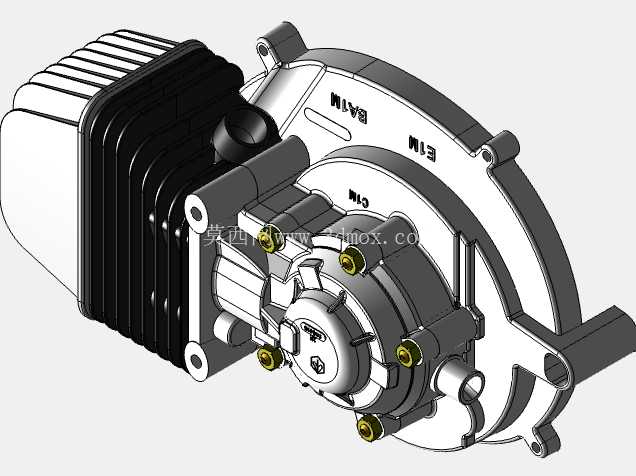

　　这款集成式电机组件的结构设计，核心围绕小空间动力输出场景的安装适配需求展开，在做整体结构排布时，最先敲定的是动力输出端的安装基准面，也就是端盖侧带固定耳的法兰结构，三个呈圆周分布的安装孔位直接匹配常见的小型设备安装孔距，不需要额外做转接支架就能直接固定在设备机架上，能省去不少现场安装的适配工作量。从结构组成来看，组件左侧的散热段采用了平行肋条式的散热壳体结构，肋条的走向顺着电机工作时的空气流动方向排布，当设备自带冷却风流过表面时，能最大化带走绕组工作产生的热量，避免长时间高负载运行时出现过热退磁的问题，散热段的壳体壁厚做了均匀化处理，适配压铸生产的工艺要求，不会出现局部壁厚差过大导致的缩孔缺陷，也能保证壳体的结构强度，在承受安装夹紧力时不会出现形变。

　　中间的传动连接段做了轴系的同轴度定位结构，端盖和主壳体的配合面采用止口定位，止口的配合公差选了过渡配合等级，既能保证装配时的同轴度要求，减少轴系运转时的径向跳动，也不会因为配合过紧导致装配难度上升，现场维修拆解时不需要专用拉马就能分离端盖和主壳体。输出端的紧固结构采用了带密封垫圈的螺栓连接，四个螺栓呈十字分布，拧紧力矩按照常规紧固件标准设定，能保证端盖和壳体之间的密封性能，防止外界的粉尘、水汽进入电机内部，适配多粉尘、轻度潮湿的车间作业环境。做结构设计时特意把电气接线接口布置在壳体侧上方的位置，接口的朝向预留了足够的接线操作空间，接线完成后线缆不会和周边的运动部件产生干涉，也不会因为线缆弯折半径过小导致线芯断裂。

　　组件的整体外形轮廓做了倒角和圆角处理，没有尖锐的凸边，一方面是避免装配和运维时划伤操作人员，另一方面也能减少压铸生产时的应力集中点，提升壳体的抗疲劳强度。在安装边界的考量上，组件的最大外轮廓尺寸控制在适配小型自动化设备、便携动力工具的安装空间范围内，左侧散热段的外径和右侧端盖的外径差控制在合理区间，当设备内部安装空间有限时，不需要额外切削周边结构就能完成布置，输出轴的伸出长度和轴径匹配常规的联轴器、带轮连接尺寸，能直接对接常见的负载传动结构，不需要额外定制转接轴。

　　从实际应用场景来看，这款电机组件可以直接适配小型输送线的驱动单元、便携作业工具的动力源、小型自动化专机的动力输入结构，在做设备选型时，只需要核对输出轴的扭矩参数、安装孔位的孔距尺寸、整体的安装空间余量，就能直接替换同规格的传统电机产品，不需要对原有设备的安装结构做大规模改动。结构设计过程中还做了动平衡的预留考量，转子组件的配重结构布置在端盖内侧的空腔位置，不会额外增加组件的轴向尺寸，也不会和周边的固定结构产生干涉，能保证电机在额定转速下运转时的振动值控制在标准范围内，减少运转时的噪音传递，提升设备整体的运行平稳性。壳体上的标识刻印区域做了平面化处理，后续打刻型号、参数标识时不会因为曲面导致标识模糊不清，也方便运维人员快速识别设备参数。
