立式四柱导向钣金冲压成型工装结构

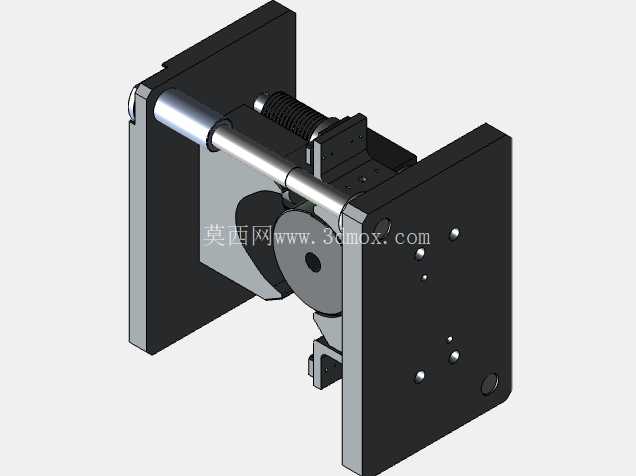

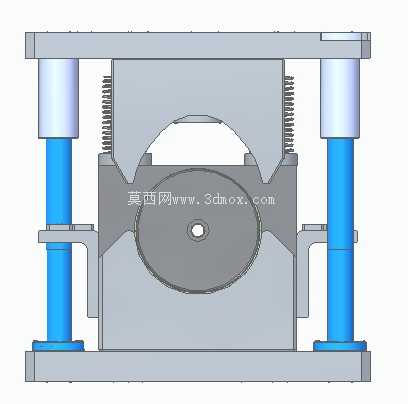

　　这套成型工装主要面向中小批量钣金件的冷压成型工序，适配常规开式机械压力机的安装接口，日常应用场景覆盖家电钣金外壳、汽车小尺寸结构加强件、五金配件的折弯、压凸、局部成型作业，可直接替换原有简易成型模架，适配0.5-3mm厚度的冷轧钢板、铝板、镀锌板等常见钣金材料的成型加工。从结构布局来看，整套工装采用对称式四柱导向架构，四根导向柱分别布置在模架四角，配套高力黄铜石墨导套配合，合模过程中导柱先进入导套完成定位，导向行程覆盖凸模接触料片前的全部空行程，可将合模过程中的侧向偏移量控制在0.02mm以内，避免成型过程中出现啃模、成型尺寸偏移的问题，同时导柱外侧加装矩形螺旋复位弹簧，开模时可带动上模座快速复位，无需额外配置顶出复位机构，简化了模具与压力机的连接工序。上模部分的成型凸模采用整体式镶块设计，成型型面根据目标钣金件的成型轮廓做数控铣削加工后抛光处理，型面粗糙度可达Ra0.8，避免成型过程中在钣金件表面留下压痕、拉伤缺陷，凸模与上模座之间采用内六角螺钉加圆柱销定位连接，后续更换不同成型轮廓的凸模时，只需拆卸销钉与螺钉即可完成快速换模，无需重新调整整套模架的平行度，可将单批次换模时间压缩到15分钟以内。

　　下模部分设置有定位挡块与成型凹模，定位挡块可根据待加工料片的外形尺寸调整安装位置，料片放置时只需靠紧三个方向的定位挡块即可完成定位，无需额外划线找正，操作门槛低，普通冲压操作工经过简单培训即可完成上下料作业；凹模的成型型腔与凸模型面做单边0.1mm的间隙匹配，间隙值根据加工料厚做对应调整，成型过程中料片在凸模的压力作用下逐步填充凹模型腔，不会出现料片拉裂、起皱的问题，同时下模座预留有顶料杆安装孔，针对成型后包紧在凸模或者卡在凹模内的工件，可加装弹性顶料装置，开模时自动将工件顶出模腔，避免操作工手动取件带来的安全隐患。

　　安装边界方面，整套模架的上下模座均采用标准模座规格，上模柄直径适配常规压力机的滑块安装孔，下模座的安装槽孔间距匹配常用160吨及以下开式压力机的工作台T型槽间距，安装时只需将上模柄卡入滑块固定孔，下模座通过T型螺栓压紧在压力机工作台上，调整合模高度后即可试模生产，无需额外加工转接板。模架的闭合高度、开模行程均做了适配性设计，最大开模状态下上下模之间的操作空间可达180mm，足够操作工手持料片完成上下料操作，同时不会因为开模行程过大影响压力机的作业效率。

　　日常生产过程中，只需定期给导柱导套添加润滑脂，检查成型镶块的紧固螺钉是否松动，即可保证长期稳定作业，成型工件的尺寸一致性可控制在IT12级以内，满足绝大多数民用钣金件的尺寸精度要求，无需后续二次整形工序，可有效降低钣金成型工序的加工成本，提升生产效率。针对不同的成型需求，这套模架的成型镶块可做快速替换，同一套模架可适配十余种不同轮廓的钣金件成型作业，减少了模架的重复投入成本，尤其适合多品种小批量的钣金加工车间使用，相比专用成型模具，可节省60%以上的模具制作成本与制作周期。
