双工位手动压紧式机加工装夹具结构

这套夹具的应用场景集中在中小批量零件的铣削、钻孔工序工位，不少小型机加工车间在处理异形压铸件、小型结构件的二次加工时，往往会遇到零件装夹找正耗时久、批量加工一致性差的问题，这套双工位布局的夹具正是针对这类痛点设计。从实际用途来看，它可以同时完成两件同规格零件的装夹固定，配合普通立式铣床、台钻或者小型加工中心使用，不需要搭配液压站、气源管路等辅助动力源，车间内任意普通机台工位都可以直接部署使用，对于没有集中供气的小型加工场景适配性极强。

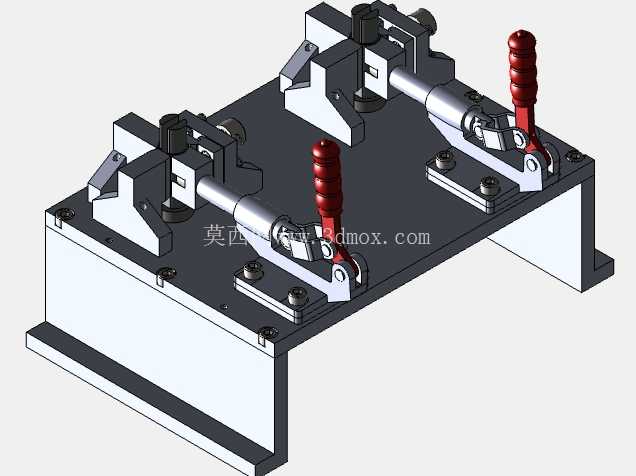

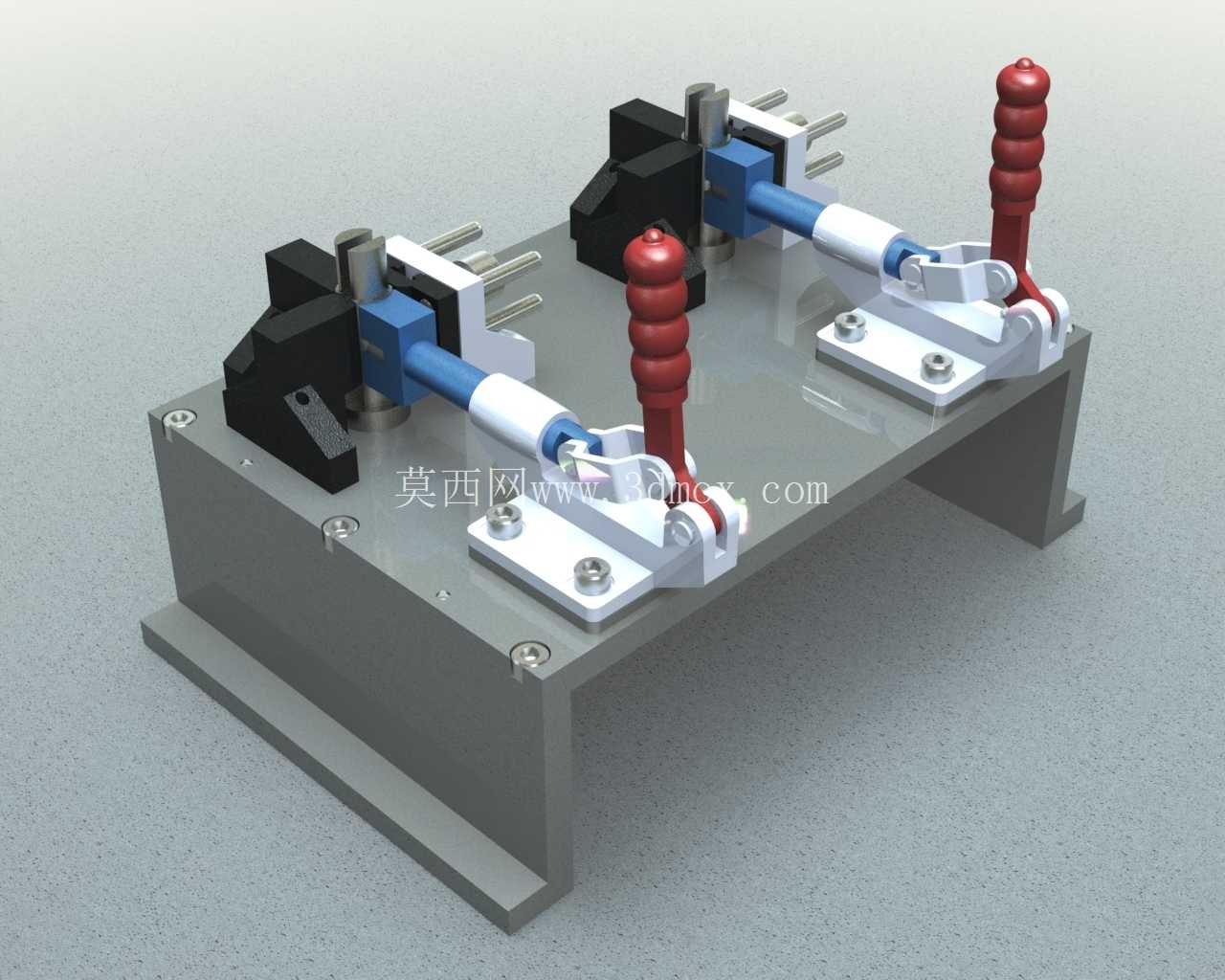

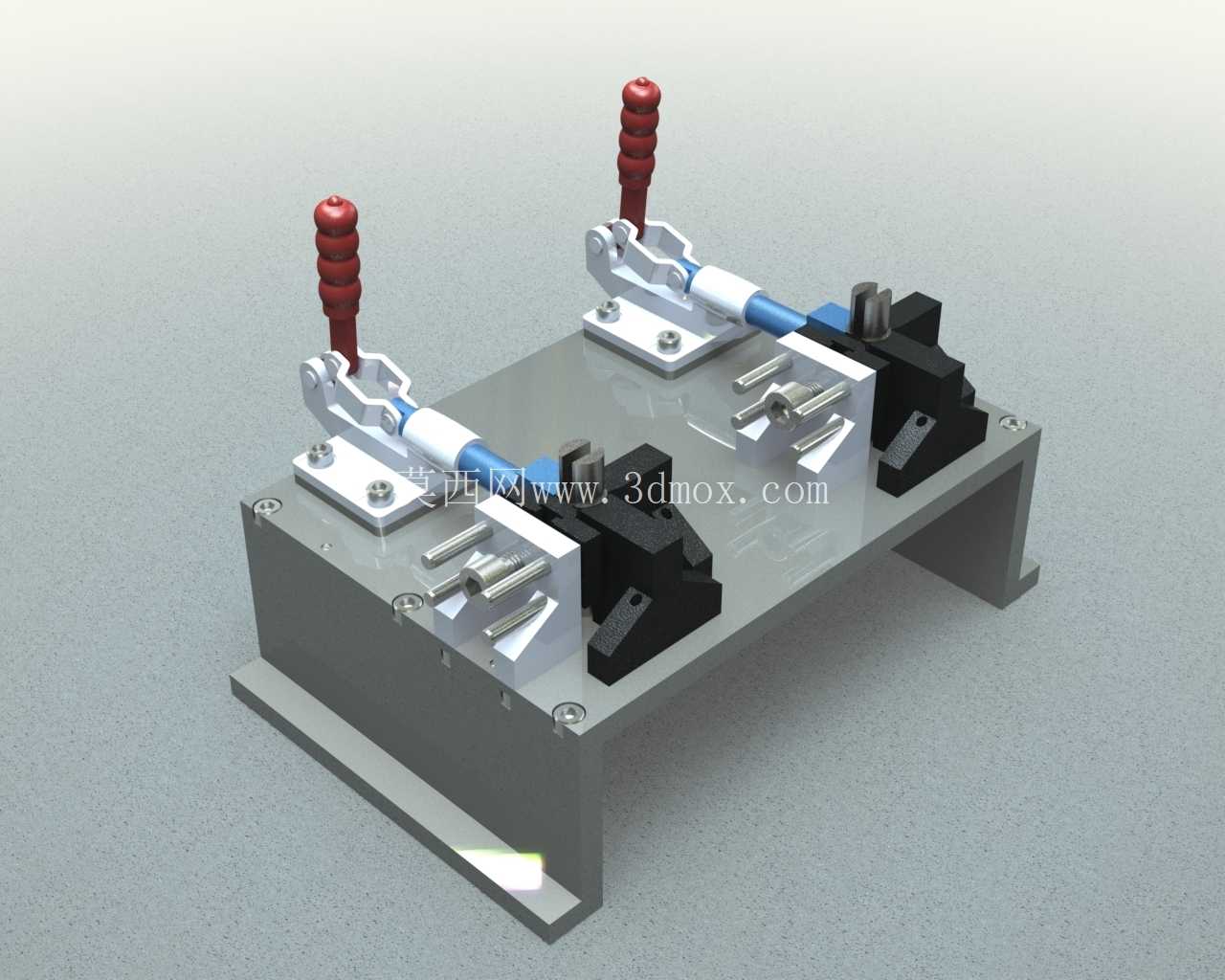

功能特性上，两套独立的肘节式压紧单元对称分布在底座台面两侧，每个压紧单元搭配对应的定位块、支撑柱构成完整的装夹点位：定位块上预留的定位销孔可以根据待加工零件的定位基准更换适配的定位销，支撑柱的高度可以通过底部的螺纹微调，抵消零件毛坯的平面度误差，避免装夹时零件出现悬空变形。肘节式压紧手柄采用防滑绝缘握套，操作时扳动角度控制在90度范围内即可完成压紧与松脱动作，压紧力输出稳定，不会因为操作人员的施力差异出现压不紧或者压伤零件毛坯的问题，压紧臂的连接部位采用间隙配合的销轴连接，长期使用磨损后可以单独更换销轴，不需要整体更换压紧单元，降低日常维护的成本。

设计思路上，整体采用下沉式底座结构，底座的四个支脚直接搭在机床工作台的T型槽上，支脚位置预留的沉头螺栓孔可以快速完成夹具在机台上的固定，不需要额外制作转接板。底座台面的平面度经过精铣处理，所有定位元件、压紧元件的安装面都与台面保持平行，初始安装时只需要找正底座的一个侧边与机床X轴平行，后续更换零件时不需要重复找正夹具位置。两个工位之间预留了足够的刀具避让空间，加工其中一个工位的零件时，刀具不会碰到另一侧的压紧机构，操作人员在一侧工位完成加工后，可以在机床运行的间隙提前装夹另一侧工位的待加工零件，减少机床的待机等待时间，提升单台设备的加工效率。压紧臂的长度、压头的位置都预留了调整余量，针对外形尺寸接近的同系列零件，只需要更换定位块、调整压头位置就可以适配，不需要重新制作整套夹具，提升了夹具的通用适配能力。

外形尺寸与安装边界方面，整套夹具的底座长度控制在320mm左右，宽度在200mm左右，整体高度（含压紧手柄抬起状态）不超过220mm，压紧手柄压下状态下整体高度不超过150mm，可以适配大多数小型加工中心、台钻的主轴行程范围，不会出现夹具过高导致主轴行程不足的问题。底座支脚的安装孔间距按照标准机床工作台T型槽的间距设计，孔位直径适配M12的T型螺栓，安装时不需要在工作台上额外打孔，直接用标准T型螺栓就可以完成固定。夹具上所有的突出部件都做了倒角处理，没有尖锐的棱角，避免操作人员装夹零件时被划伤，排屑空间设计在两个工位的外侧，加工产生的切屑可以直接顺着台面的倾斜面落到机床工作台面上，不会堆积在定位槽内影响零件的定位精度，日常清理只需要用压缩空气吹扫就可以完成，不需要拆解夹具部件。
