铝合金壳体单型腔压铸成型模具结构

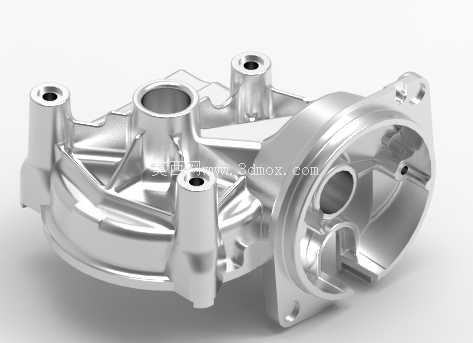

　　这套单型腔压铸模具针对带多安装凸台、侧置轴承孔的铝合金壳体类零件开发，适配中小吨位冷室压铸机的安装接口，主要面向通用动力部件、小型传动组件的铝合金壳体量产场景，这类壳体通常承担内部传动零件的定位防护、外部组件的安装支撑作用，成型后零件直接作为设备核心结构件使用，无需额外大量机加工即可满足装配精度要求。从成型逻辑来看，整套模具的进浇位置选在壳体大端面的厚壁区域，避开了侧壁的薄壁安装位，金属液填充时可以顺着型腔的加强筋走向平稳流动，避免卷气造成的内部气孔缺陷，同时溢流槽布置在型腔末端的几个凸台位置，能够将填充过程中裹带的冷渣、气体集中收集，保证安装孔位周边的材料致密度，满足后续攻丝、压装衬套的加工要求。

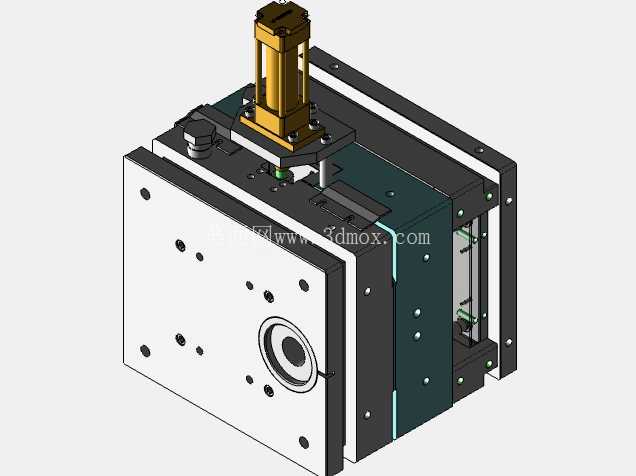

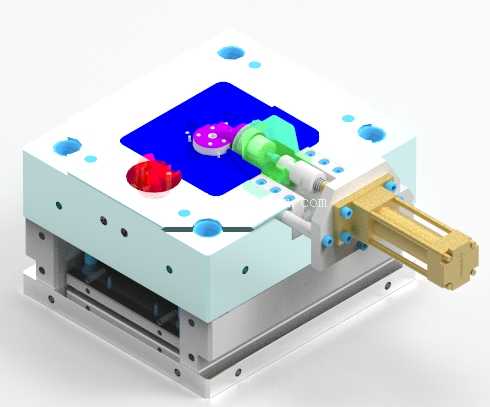

　　模具的分型面沿着壳体的最大轮廓线设置，在侧置轴承孔的位置设计了独立的抽芯机构，抽芯行程刚好覆盖孔的深度加安全余量，不会因为行程过长影响模具整体的开合模节奏，抽芯滑块的导向面做了耐磨处理，配合压铸机的抽芯油路动作，开合过程中不会出现卡滞、拉伤成型面的问题。几个轴向安装凸台的位置在动模侧设置了独立的成型芯棒，芯棒与模板的配合间隙控制在0.02mm以内，既可以避免飞边产生，也能保证成型后凸台内孔的同轴度，满足后续装配螺栓的穿装要求。

　　考虑到铝合金压铸过程中的热平衡问题，模具的定模、动模侧都在成型区域背后布置了循环冷却水道，水道距离成型面的距离保持在15-20mm区间，既可以保证成型区域的温度均匀，避免局部过热导致的零件粘模、缩孔缺陷，也不会因为距离过近造成成型面温度过低，导致金属液填充不畅产生冷隔缺陷。模具的安装边界完全适配常规280吨冷室压铸机的模板安装孔位，模架的总厚度、导柱导套的配合精度都符合行业通用标准，安装时不需要额外改装设备接口，直接通过压块固定即可完成上机调试。

　　顶出机构采用顶杆+顶块的组合形式，在壳体的加强筋交汇位置、凸台根部布置顶杆，大端面的平整区域设置矩形顶块，顶出过程中受力均匀，不会把成型后的零件顶变形，顶杆的复位采用复位杆配合弹簧的结构，合模过程中可以精准回到初始位置，避免顶杆突出成型面造成零件表面凹痕。在实际量产场景中，这套模具的单型腔布局虽然一次成型一个零件，但成型工艺参数调试窗口更宽，零件的成型良率更高，针对这类结构复杂、带多个侧向特征的壳体零件，单型腔结构的模具维护成本更低，单个型腔的故障不会影响整体生产的快速恢复，适合中小批量的壳体零件生产需求。模具的排气结构除了溢流槽附带的排气槽外，还在几个深腔凸台的位置设置了排气塞，能够快速排出型腔深处的气体，避免零件内部出现气孔影响结构强度，成型后的零件经过简单的去飞边、抛丸处理后，就可以直接进入后续的机加工、装配环节，尺寸稳定性可以满足批量生产的公差要求。
