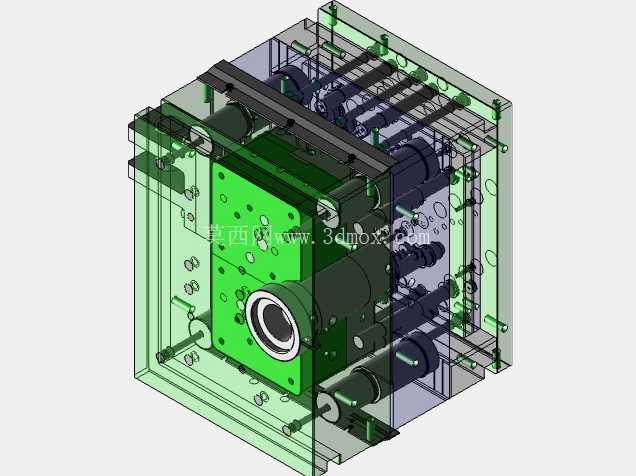

双腔结构压铸模具装配结构设计

这套双腔压铸成型工装，主要面向中小型有色金属压铸件的批量生产场景，常见于汽配、通用五金零部件的压铸生产环节，单模次可完成两件同规格铸件的成型作业，相比单腔模具能有效提升单位时间的产出效率，同时降低单件铸件的能耗与工装分摊成本。从实际生产适配性来看，这套结构适配常规卧式冷室压铸机的安装接口，模架整体采用标准模胚叠加定制成型腔的设计思路，安装时可直接匹配压铸机的哥林柱间距、压射室对位尺寸，无需额外做转接板加工，能减少上机前的适配调整工时。

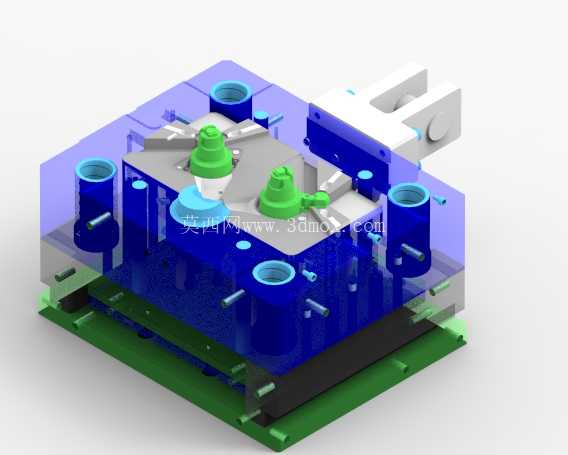

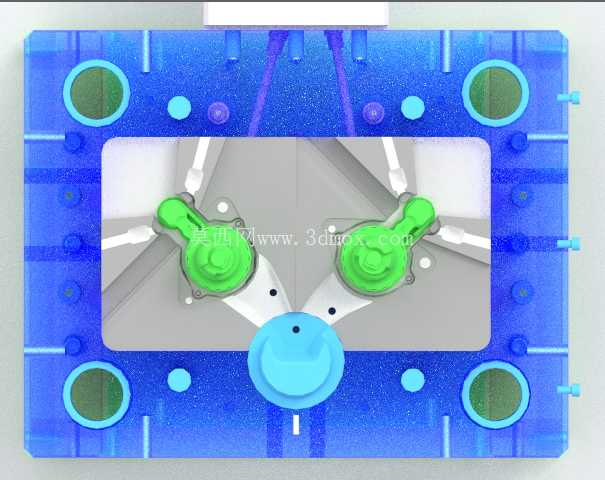

整套模具的结构排布上，将两个成型腔对称布置在模具中心轴线两侧，压射浇道采用分叉式平衡流道设计，能保证金属液在压射过程中同时填充两个型腔，避免出现单侧填充不足、铸件成型密度不均的问题。浇口位置选择在铸件的非外观面侧，后续去除浇口料柄时不会损伤铸件的外观配合面，减少后续打磨、精加工的工作量。模具的定模侧设置了独立的冷却水道回路，对应两个型腔分别做水路排布，可根据不同铸件的壁厚差异单独调整冷却水流量，控制成型过程的模具温度梯度，减少铸件因冷却不均产生的收缩变形、气孔缺陷。

动模侧的顶出结构采用双顶针板排布，对应每个型腔设置独立的顶针点位，顶针位置避开铸件的配合面、安装孔位，顶出时受力均匀，不会顶伤铸件表面。模具的导柱导套采用加长型配合结构，合模时的导向行程更长，能避免长期生产后出现合模错位、型腔啃伤的问题，导套位置加装了防尘密封结构，可阻挡压铸生产过程中产生的金属飞边、粉尘进入配合间隙，延长导向部件的使用寿命。模架四周设置了独立的排气槽与溢流槽，对应每个型腔的金属液最后填充位置，能及时排出型腔内的空气，容纳混有杂质的冷金属液，减少铸件内部的气孔、夹渣缺陷。

从安装边界来看，这套模具的整体外廓尺寸适配280吨级冷室压铸机的最大模厚要求，模具的总厚度在设备的调模行程范围内，码模槽位置与设备的码仔安装位完全对齐，上机安装时无需额外加工码模位。模具的顶出孔位置与设备的顶杆位置一一对应，顶出行程设置在铸件脱模所需的安全行程范围内，不会出现顶出行程过大损坏模具结构、或是行程不足导致铸件卡滞在型腔内的问题。模具的抽芯结构采用斜导柱驱动的侧向抽芯方案，对应铸件侧面的侧孔、侧凹结构，抽芯动作与开模动作同步完成，无需额外配置液压抽芯油缸，能简化模具的外接管路，降低生产过程中的故障点。

日常生产维护层面，这套模具的成型镶块采用分体式设计，对应铸件易磨损、易出现拉伤的部位单独做镶件拆分，当局部出现磨损、拉伤时，仅需更换对应位置的小镶件即可，无需整体更换型腔模块，能大幅降低模具的维护成本与维修停机时间。镶块与模架的配合采用精准的定位销定位，更换镶件后可快速复位，不会出现装配错位导致的铸件尺寸超差问题。模具的分型面贴合精度控制在0.02mm以内，合模后无明显间隙，能有效减少压射过程中的金属飞边产生，降低生产过程中的料耗与飞边清理工作量。

针对压铸生产的高温作业环境，模具的所有滑动配合面都做了高温耐磨处理，表面硬度达到生产要求，可承受长期高温金属液冲刷、反复开合模摩擦的工况，不会过早出现磨损、拉毛问题。冷却水道的接口采用标准的快插接头规格，可直接对接车间现有冷却水循环管路，无需额外做接头转接。模具的起吊孔位置按照模架重心对称布置，吊装上机时可保持模具平衡，避免吊装过程中出现倾斜、碰撞的安全隐患。
