信捷XD3系列16点晶体管输出PLC结构

在离散制造的自动化产线、单机设备控制场景里，小型PLC始终是占据用量大头的核心控制单元，信捷这款XD3-16T-E属于晶体管输出型的16点规格产品，在做设备电气布局、三维布线仿真的时候，精准的三维模型能帮结构工程师提前规避安装干涉、接线空间不足的问题，不用等实物到厂再反复调整安装板开孔位置。从实际使用场景来看，这类16点的小型PLC常被用在小型输送线控制、单工位装配专机、小型包装辅助设备、非标检测工装这类IO点数需求不多的场合，晶体管输出的特性决定了它更适合带高速脉冲输出的场景，比如驱动步进电机做短距离定位，响应速度比继电器输出型更快，适合动作频率稍高的控制回路。

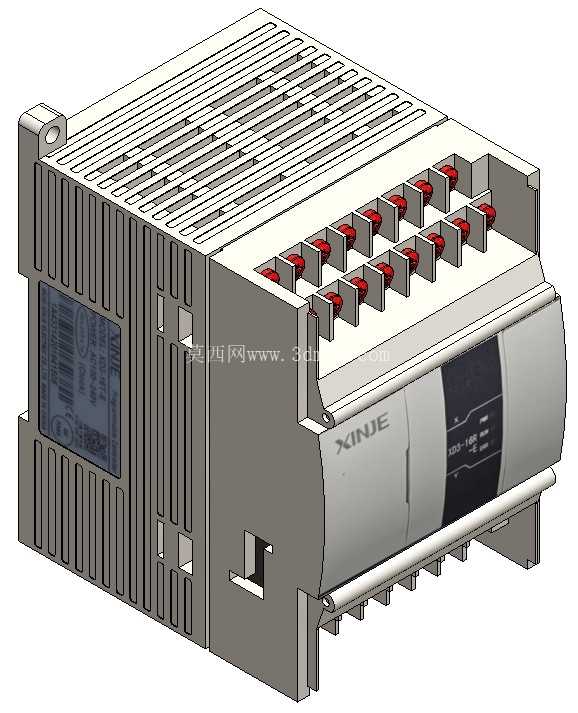

从产品本身的功能特性来看，这款机型集成了8点输入与8点晶体管输出，上端的接线端子排采用红色端子标识区分输入回路，端子排布间距符合常规电气接线的作业空间要求，不会出现相邻端子接线后压线帽互相干涉的情况。机身侧面的散热格栅是顺着空气对流方向设计的，竖向的格栅槽既能保证PLC长时间运行时内部功率元件的热量散出，又能避免车间里的大尺寸金属碎屑、灰尘直接掉落到机身内部，在做三维结构设计的时候，格栅的壁厚、槽宽都做了和实物一致的还原，做热仿真的时候也能直接复用模型的结构特征。机身正面的品牌标识区域、状态指示灯预留位都做了准确的结构还原，安装时的DIN导轨卡扣在机身底部，卡扣的弹性让位空间也在模型里做了体现，不用额外再做装配间隙的调整。

做这款模型的结构设计时，首先是还原实际安装的边界尺寸：机身整体宽度、高度、深度都和实物手册的安装尺寸完全匹配，左右两侧的固定安装耳的开孔位置、孔径也对应实物尺寸，既可以支持标准35mmDIN导轨安装，也可以通过两侧安装耳用螺丝直接固定在电气安装板上，两种安装方式的空间预留都在模型里做了体现。接线端子的突出高度、端子到机身顶部的距离都按照实际接线后的空间要求做了还原，在做电气柜三维布局的时候，能准确计算出PLC上方需要预留的接线弯曲空间，避免出现柜门关上后压到导线的问题。机身侧面的散热槽深度、槽间的筋位厚度都按照实物的注塑壁厚做了还原，不会出现模型壁厚不均导致的3D打印或者结构评审时的误判。

很多工程师在做电气柜三维布局的时候，常遇到PLC模型尺寸不准导致的安装问题，比如端子排位置偏移、导轨卡扣尺寸不对导致装配时卡不上导轨，或者散热空间预留不足导致设备运行时过热。这款模型在设计时特意核对了实物的每一处安装关联尺寸：底部导轨卡扣的卡槽尺寸完全适配标准35mmDIN导轨，卡扣的让位行程和实物一致，装配仿真时能真实模拟卡入导轨的动作；两侧安装耳的开孔中心距、孔径都和实物一致，不用在出安装板加工图的时候再反复核对尺寸；上端接线端子的螺丝孔位、端子的排列间距都和实物匹配，在做三维布线的时候，导线的走向、弯曲半径都能按照实际接线情况模拟，提前发现接线空间不足的问题。

从设备选型搭配的角度来看，这款16点的晶体管输出PLC，在三维布局时需要注意和周边元件的间距：左右两侧建议预留至少10mm的散热空间，不要和接触器、断路器这类发热量大的元件紧贴安装，模型里机身侧面的散热格栅位置也对应了内部发热元件的位置，布局时可以参考格栅位置避开遮挡。机身前端的编程口位置、扩展模块连接口的位置都在模型上做了准确还原，在做柜内布局的时候，能提前预留出编程电缆插拔的空间，不用等设备组装完才发现编程口被旁边的线槽挡住，没法插下载线。另外，模型上的端子标识区域的平面也做了预留，后续如果需要做端子号标识的贴图，也能直接在对应平面上添加，不用再重新处理模型面。

在做小型非标设备的结构设计时，电气元件的模型精度直接影响整个电气柜的设计效率，很多时候因为一个PLC模型尺寸不准，会导致整个安装板的开孔位置偏移，后续现场安装时要重新钻孔，耽误设备组装进度。这款模型的每一处结构特征都对照实物做了还原，包括机身上的脱模斜度、边角的圆角处理，甚至端子排上的小凸起标识都做了体现，不管是做结构装配评审、还是做设备的宣传渲染图，都能直接使用，不用再做额外的模型修整。对于做三维建模的从业者来说，这类精准的工业元件模型能大幅减少重复建模的时间，把更多精力放在设备的整体结构优化上，而不是花时间画标准电气元件的外形。
