组合式可编程逻辑控制器结构设计

在离散制造的产线控制场景里，这类模块化PLC的应用覆盖了从单机设备到整线联控的多数需求，小到单台专机的逻辑动作执行，大到多工位装配线的信号交互、时序控制，都能看到这类拼接式控制器的身影。和一体式PLC不同，这类拼接结构的控制器可以根据实际IO点位需求灵活增减扩展模块，不用因为点位冗余浪费成本，也不会因为点位不足被迫更换整套控制器，对于设备迭代、产线改造的场景适配性极强。

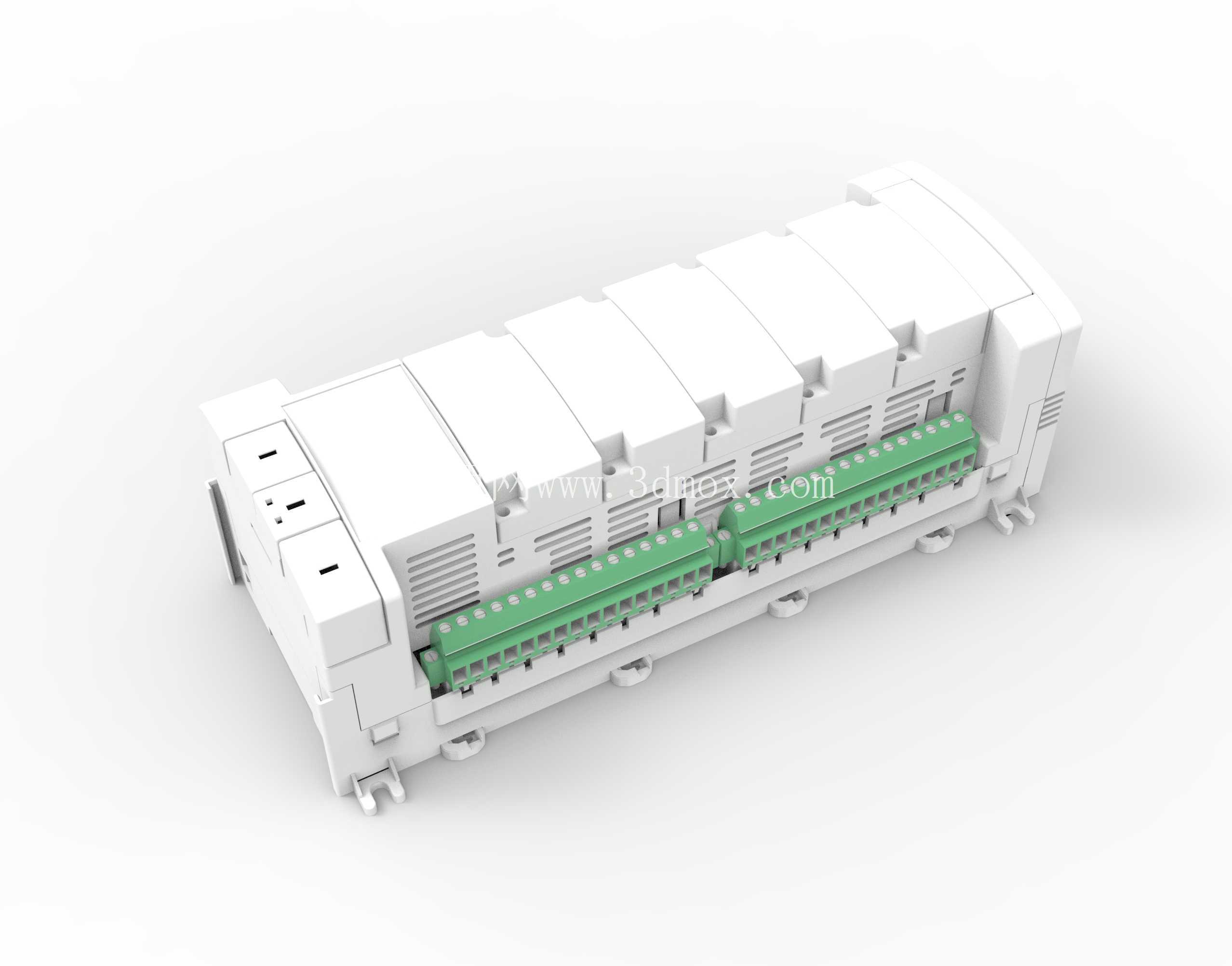

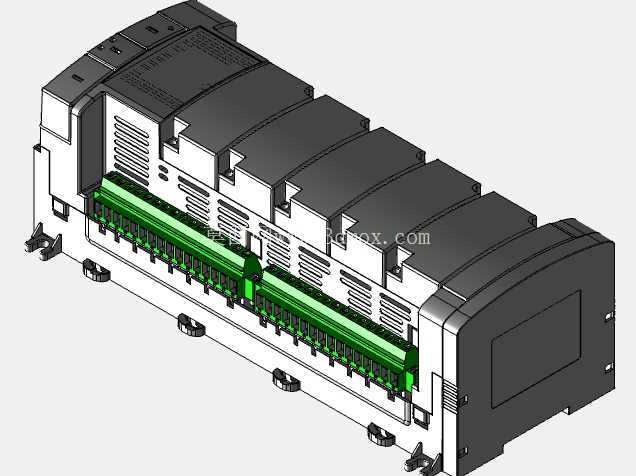

从实际安装的边界来看，这类控制器采用标准DIN导轨卡扣设计，底部的弹性卡扣可以直接卡入35mm标准电气安装导轨，不需要额外打孔固定，单模块的宽度根据IO点数不同做了标准化划分，拼接后整体长度可以根据模块数量灵活调整，柜体布局时只需要预留对应长度的导轨安装空间即可，深度方向的尺寸适配常规电控柜的安装深度，接线端采用倾斜式的绿色端子排设计，接线时不用完全探入柜内深处，手指操作空间充足，端子排的螺丝锁紧结构可以适配0.5-2.5平方毫米的多股铜芯线，压接后抗振动性能满足工业现场的设备运行要求，不会因为设备长期运行的振动出现接线松脱、信号中断的问题。

设计思路上，外壳采用阻燃ABS材质注塑成型，表面做了细磨砂纹理处理，既可以避免生产现场的灰尘附着，也能在接线、维护时减少表面划痕，模块之间的拼接采用导向槽加卡扣的组合结构，拼接时导向槽先对位，推到位后卡扣自动锁紧，模块间的通讯接插件在拼接时自动对接，不需要额外连接通讯线缆，既减少了柜内的布线量，也避免了外接通讯线接触不良带来的通讯故障。每个模块的侧面都预留了散热格栅，格栅的开孔方向顺着柜内空气对流的方向，模块内部的电路板发热元件可以通过自然对流完成散热，不需要额外加装散热风扇，减少了后期维护的易损件更换需求。

实际使用过程中，这类控制器的输入输出点位采用指示灯可视化设计，每个点位对应的LED指示灯直接布置在端子排上方，信号触发时指示灯点亮，现场排查故障时不需要用万用表逐点测量，直接看指示灯状态就能快速判断点位通断情况，大幅缩短故障排查时间。模块的上下两端都预留了标识卡槽，可以插入打印好的点位标签纸，方便后期维护时快速对应点位的外接设备，不用反复对照电气图纸查找线号。对于需要频繁调整工艺的设备，这类模块化PLC可以在不停产的情况下单独更换故障模块，不需要拆卸整个控制器的接线，只需要松开模块卡扣，拔出故障模块替换新模块即可，接线部分完全不用改动，大幅降低设备停机维护的时间。

在结构细节上，外壳的拼接缝隙做了错位挡边设计，可以阻挡生产现场的金属碎屑、粉尘直接进入模块内部，防护等级达到IP20，满足常规电控柜内的安装使用要求，端子排的螺丝采用防脱落设计，拧松螺丝时不会从端子座上掉落，避免柜内安装时螺丝掉落造成的线路短路隐患。模块两端的固定件可以在所有模块拼接完成后加装，把整组控制器锁定在导轨上，避免设备运输、运行过程中模块在导轨上滑动移位。
