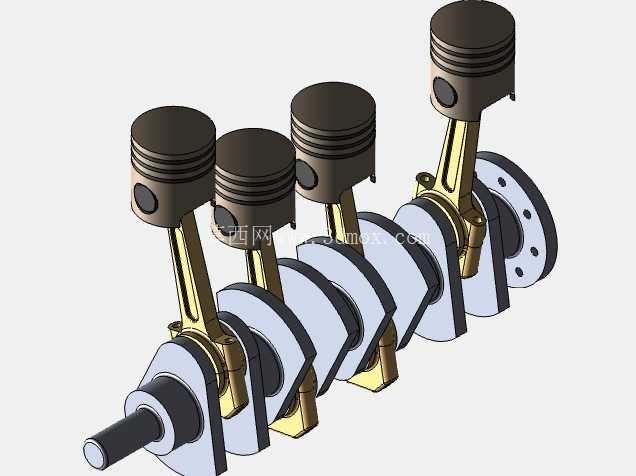

这套直列四缸动力结构的三维建模,完全围绕往复式内燃机核心做功逻辑搭建,日常做小排量乘用车动力系统选型、小型通用动力设备改装、教学实训台架搭建时,都可以直接参考这套结构的装配关系做适配调整。从实际工况适配来看,四缸直列布局本身就兼顾了运转平顺性与结构紧凑度,相比单缸、双缸结构,它的做功间隔角更小,曲轴每旋转180度就有一个气缸进入做功行程,动力输出的断续感被大幅削弱,不管是配套给乘用车辆做动力源,还是给小型工程机械、固定动力机组提供动力输出,都能满足基础的运转平稳性要求,不会出现过大的二阶振动影响配套设备的正常运行。

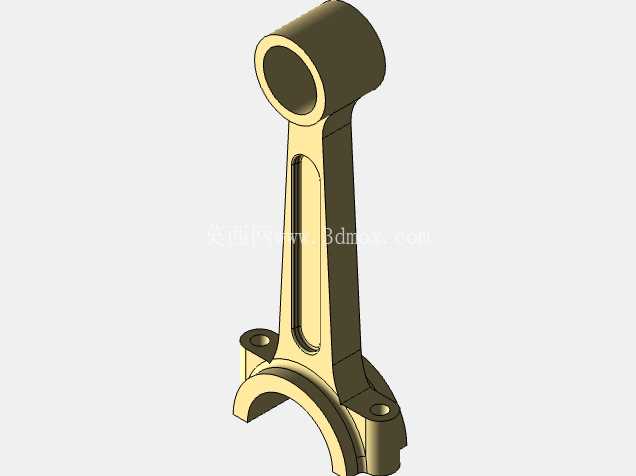

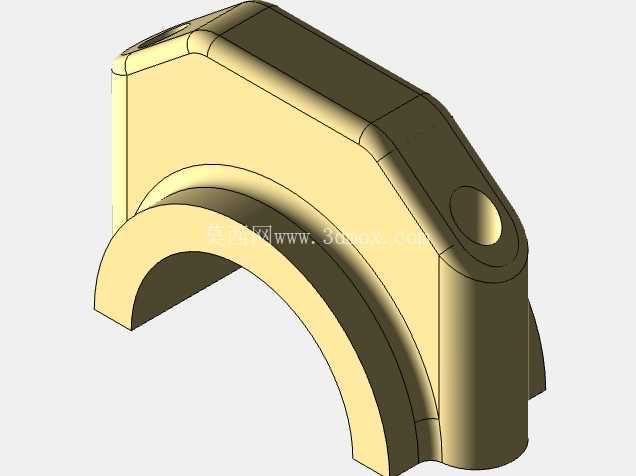

建模过程中最先敲定的是曲柄连杆机构的匹配逻辑,活塞部分采用了三道环槽的常规设计,顶部的燃烧室凹坑轮廓、活塞销座的加强筋结构都做了还原,活塞销与连杆小头的配合采用全浮式设计的预留间隙,既保证工作温度升高后零件膨胀不会出现卡滞,也能让活塞销在运转过程中缓慢自转,均匀磨损提升使用寿命。连杆部分采用了工字型截面的杆身设计,这种结构在同等重量下能获得更高的抗弯、抗扭强度,毕竟做功行程中燃气爆发压力会通过活塞销传递到连杆,既要承受轴向的冲击载荷,也要应对曲轴旋转带来的侧向力,工字型截面刚好能在轻量化和结构强度之间找到最优平衡点,连杆大头的剖分结构也做了精准还原,配合轴瓦安装位的止口定位,能保证装配后曲轴连杆轴颈的配合精度,避免运转过程中出现轴瓦错位、润滑失效的问题。

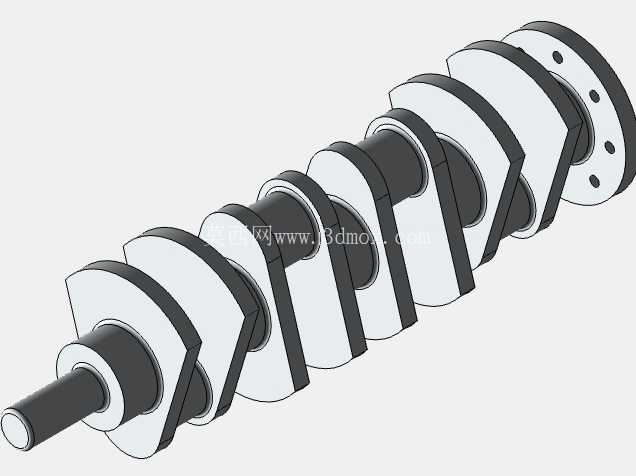

曲轴部分的建模完全按照四缸机的点火顺序做了曲柄销相位布置,相邻气缸的曲柄销错开180度,四个平衡块分别对应每个曲柄臂的位置,平衡块的轮廓做了偏心配重设计,用来抵消活塞连杆组往复运动产生的惯性力,以及曲轴自身旋转带来的离心力,从根源上降低整机运转的振动水平。曲轴的主轴颈、连杆轴颈都预留了润滑油道的开孔位置,实际生产中这些油道会贯通主轴颈和连杆轴颈,让压力润滑的机油能直接到达摩擦副表面,形成稳定的油膜减少磨损。曲轴的输出端做了法兰连接结构,用来配套飞轮、离合器或者动力输出联轴器,前端的轴颈位置预留了正时齿轮、皮带轮的安装位,能满足配气机构、冷却水泵、发电机等附件的驱动需求。

从安装边界来看,整套结构的轴向尺寸、缸心距都按照常规小排量四缸机的通用比例搭建,四个气缸沿曲轴轴向等距排布,缸体安装时的主轴瓦座定位基准、气缸套的安装止口位置都能和常规的水冷四缸机体适配,不需要做大幅的结构修改就能直接套用到现有动力平台的改型设计中。做结构校核的时候可以直接导入这套模型做运动仿真,模拟不同转速下活塞的运动行程、连杆的摆角变化、曲轴的动平衡校验,提前发现运动干涉问题,比如活塞在上止点时是否会和气门发生碰撞、连杆摆动过程中是否会和缸体下沿产生摩擦、曲轴旋转时平衡块是否会碰到机油泵或者油底壳结构,这些在二维图纸上很难发现的问题,通过三维模型的运动仿真就能提前规避,减少后续样机试制的返工成本。

很多刚接触内燃机设计的工程师容易忽略活塞裙部的型线设计,这套模型里的活塞裙部做了微椭圆的型面处理,工作状态下活塞受热膨胀后,裙部会变成正圆形,和气缸壁保持均匀的配合间隙,既不会出现冷启动敲缸的问题,也不会在热机状态下出现拉缸故障。另外活塞销座的位置做了偏心设计,销座中心向活塞做功行程的承压侧偏移了微小距离,能让活塞在越过上止点的时候平稳换向,减少活塞对气缸壁的敲击噪音,这些细节都是实际量产设计中必须考虑的工程要点,在这套模型里都做了对应的结构还原,不是简单的几何外形堆砌。

在配套附件设计的时候,这套核心结构也预留了足够的适配空间,比如曲轴前端可以直接加装扭转减振器,用来吸收曲轴旋转过程中的扭转振动,避免长周期运转后曲轴出现疲劳断裂;连杆大头的喷油嘴预留位,可以安装活塞冷却喷嘴,在高负荷工况下向活塞内腔喷射机油,降低活塞的工作温度,避免活塞顶部过热出现材料强度下降、烧蚀的问题。不管是做教学演示用的透明机台模型,还是做实际产品开发的结构参考,这套模型都能提供准确的装配关系参考,不需要从零开始搭建曲柄连杆机构的基础结构,能大幅缩短前期设计的周期。
