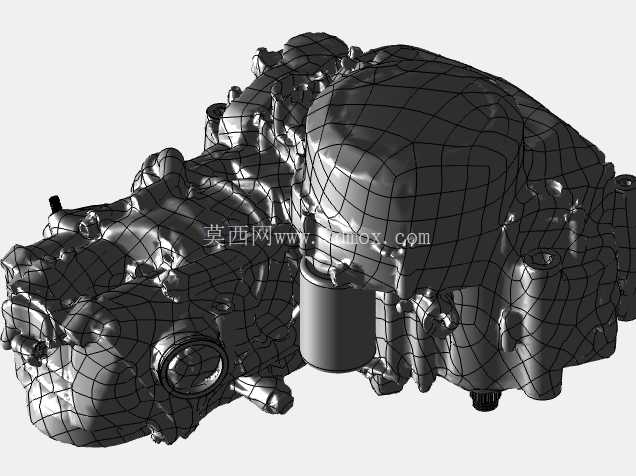

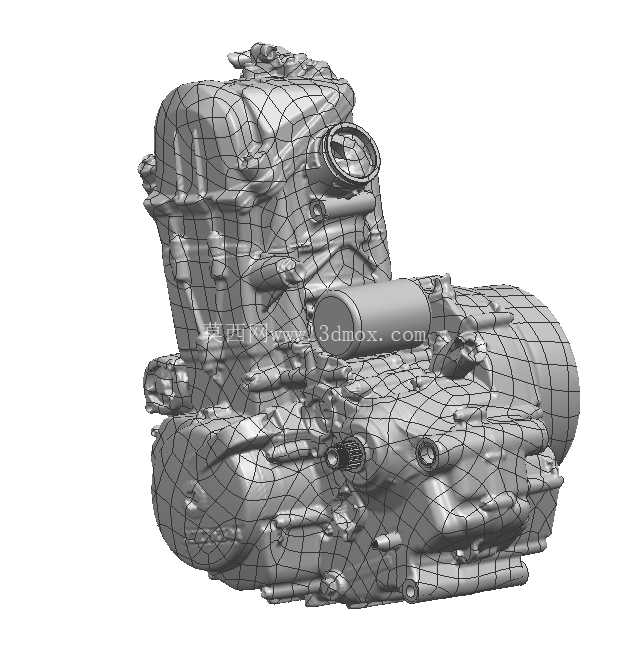

KTM690单缸摩托车动力单元三维结构

　　这套三维结构还原的是适配学生方程式赛车的单缸动力单元，在小型竞速赛车、越野摩托、轻量化特种作业车辆的动力选型场景中，这类高功率密度单缸引擎一直是小排量动力方案里的热门选择。不同于多缸引擎的平顺取向，这款动力单元的设计核心围绕轻量化与高功率输出做平衡，整体壳体采用一体化压铸成型思路，曲轴箱、变速箱腔、缸体安装位整合为同一主壳体结构，大幅减少了分体连接的密封面数量，既降低了整机重量，也减少了长期高负荷运转下的渗漏风险。从结构布局来看，这款引擎采用了倾斜式缸体布置，缸头部分的进排气道走向经过优化，预留的安装接口可以适配不同规格的化油器或电喷节气门体，侧置的启动电机安装位与曲轴输入端直接啮合，省去了额外的传动惰轮结构，启动传动路径更短，运转阻力更小。变速箱部分与曲轴箱集成设计，多档变速齿轮组的腔室与曲轴腔之间通过强化筋条做结构分隔，既保证了壳体的整体刚性，也能避免齿轮啮合产生的金属碎屑直接进入曲轴润滑区域，降低轴瓦磨损的概率。

　　从安装边界来看，整机的主安装点分布在曲轴箱下部的三个凸台位置，安装孔位的同轴度公差在建模时严格按照实车装配要求做了约束，前侧安装点对应车架的前悬挂固定位，后侧两个安装点对应车架后摇臂附近的承载梁，安装面的平面度控制在0.1mm以内，避免装配后出现壳体应力集中导致的开裂问题。引擎上部的缸头散热片结构做了不等距设计，对应排气侧的散热片密度更高，匹配高负荷运转下的散热需求，缸头侧方预留的火花塞安装位、气门调整孔位都按照实际维修空间做了避让，不会出现装配后工具无法操作的问题。输出端位于引擎后侧，链轮安装位的花键结构完全匹配赛车传动链条的规格，输出轴的伸出长度经过校核，保证链轮安装后与后摇臂上的从动链轮处于同一平面，避免链条偏磨。

　　润滑系统采用了湿式油底壳结构，油底壳位于曲轴箱最下方，放油螺塞的位置设计在壳体最低处，方便日常维护时的废油排放，油道在壳体内部采用铸造成型，主油道直径经过流量校核，能保证高转速下曲轴、连杆、凸轮轴等摩擦副的润滑油供给。离合器侧的边盖预留了离合摇臂的安装转轴位置，边盖与主壳体的结合面做了密封槽设计，装配时配合密封胶圈可以实现可靠密封，边盖上的观察孔可以直接查看离合器片的磨损状态，不用拆解边盖就能做初步状态检查。

　　在实际赛车应用场景中，这类动力单元的重量控制直接影响整车的推重比，所以建模过程中对壳体的壁厚做了差异化处理，承载区域的壁厚保持在5mm左右，非承载的散热区域壁厚控制在3mm，在保证结构强度满足高转速爆发压力的前提下，尽可能降低整机重量。进气侧的接口位置预留了传感器安装位，可以适配转速、温度、压力等不同类型的传感器，满足电喷系统的改装需求，排气侧的法兰接口尺寸统一，方便改装不同回压结构的排气系统，匹配不同赛道的动力输出特性。整机的外部轮廓没有多余的突出结构，所有外接管路、线束的固定点都整合在壳体的加强筋上，避免赛车行驶过程中出现管线晃动干涉的问题，启动电机、磁电机等附属部件的安装位都做了定位止口设计，装配时不需要额外调整就能保证同轴度，降低装配难度。
