工业手推车地面锁定装置结构设计

在车间物料转运、工位器具定位、生产线旁物料缓存的场景里，无动力手推车的临时固定一直是容易被忽略的细节——不少车间靠地面焊接挡块、人工塞木楔的方式固定推车，不仅适配性差，遇到地面有坡度、工位需要频繁调整的情况，很容易出现溜车、定位偏移的问题，甚至会碰伤线旁作业人员、刮蹭加工工件。这款手推车锁就是针对这类场景设计的地面接触式锁止构件，整套结构采用压板式触发+底部摩擦盘抵接的锁止逻辑，不需要在地面额外预埋锁扣或者打孔固定，依靠机构自身的下压力就能实现推车与地面的相对位置锁定。

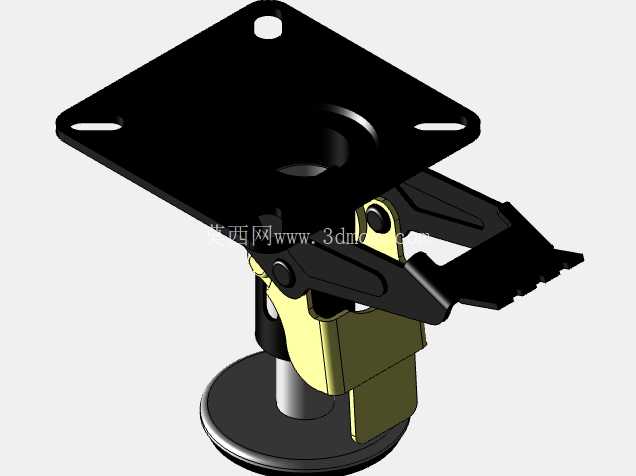

从结构组成来看，整套锁具分为顶部安装法兰、中部杠杆触发机构、底部弹性抵接摩擦盘三个核心部分。顶部的安装法兰采用菱形带安装孔的板式结构，四个安装孔做了长圆孔设计，允许安装时存在±2mm的位置偏差，适配不同厂商手推车底部的安装孔位公差，不需要额外配打孔位就能直接固定在推车底架的预留安装面上，法兰中心的沉孔用于容纳杠杆机构的回转轴，避免转轴突出法兰面与推车底架产生干涉。中部的杠杆触发机构采用冲压钣金件拼接而成，锁止状态下杠杆的自锁角设计在7度以内，哪怕推车受到侧向的撞击力，机构也不会意外解锁，触发踏板延伸出法兰外侧，作业人员用脚尖就能轻松踩下完成锁止，解锁时只需要轻抬踏板端部的凸起结构，机构内部的复位弹簧就会带动底部摩擦盘抬升，离开地面后推车就能正常推行。

底部的摩擦盘采用带包边的圆盘结构，盘面接触地面的一侧附着有高摩擦系数的耐磨垫层，锁止状态下摩擦盘与地面的接触压力通过杠杆机构放大，能提供足够的静摩擦力阻止车轮滑动，哪怕是在环氧地坪、水磨石地面这类比较光滑的车间地面，也能保证满载状态下的手推车不会出现位移。摩擦盘与杠杆机构之间设置有自适应万向接头，允许摩擦盘有3度以内的角度偏转，哪怕地面存在轻微的不平整、或者推车安装面有小角度倾斜，摩擦盘也能完全贴合地面，不会出现局部接触导致锁止力不足的问题。

设计这套结构的时候，首先考虑的是安装兼容性，整套锁具的整体高度控制在85mm以内，安装法兰的外形尺寸控制在120mm见方的范围内，不会突出手推车底架的边界，避免推行过程中锁具刮碰到地面凸起、或者相邻工位的器具。其次是耐用性考量，所有外露的钣金构件都做了发黑防锈处理，内部的回转轴采用不锈钢材质，复位弹簧选用65Mn弹簧钢做表面镀锌处理，能适应车间内存在少量切削液、油污的使用环境，长期使用也不会出现转轴锈蚀、弹簧失效的问题。另外在操作逻辑上做了防误触设计，锁止状态下踏板的触发面距离地面留有25mm的间隙，推车正常推行经过地面小凸起的时候不会误触发锁止，只有当作业人员主动施加下压力踩下踏板时，机构才会动作进入锁止状态。

从实际使用的适配性来看，这款锁具可以适配额定载重500kg以内的各类无动力手推车、工位周转车、工装夹具台车，不需要对原有推车的车轮结构做任何改动，只需要在推车底架的合适位置通过螺栓固定锁具即可，单套锁具的锁止力可以达到1200N，单台推车安装一套锁具就能满足日常工位定位的需求，如果是大载重、或者停放在有坡度的地面，可以在推车对角位置安装两套锁具，进一步提升锁止的可靠性。和传统的轮刹结构相比，这种地面抵接式的锁具不会对车轮产生侧向挤压力，长期使用不会导致车轮轴承变形、聚氨酯轮面出现局部压痕，能有效延长脚轮的使用寿命，同时锁止力直接作用在地面，不会因为车轮橡胶形变出现锁止后移位的问题，对于需要精准对位的生产线旁上料工位来说，这种锁止结构的定位重复精度可以控制在5mm以内，能满足多数人工上料工位的对位要求。

在建模细节处理上，所有钣金件的折弯圆角都按照实际冲压工艺要求设置为R1，安装孔的边缘都做了0.5mm的倒角处理，避免安装时割伤操作人员，机构的运动部件之间都预留了0.3mm的装配间隙，保证长期使用过程中即使有少量灰尘、铁屑进入机构内部，也不会出现卡滞的问题。摩擦盘的耐磨垫层设计为可更换结构，当垫层磨损到2mm厚度以下时，只需要拆下底部的固定螺钉就能更换新的垫层，不需要整套更换锁具，能降低后期的维护成本。
