货运车厢搭扣式重型拉紧锁结构设计

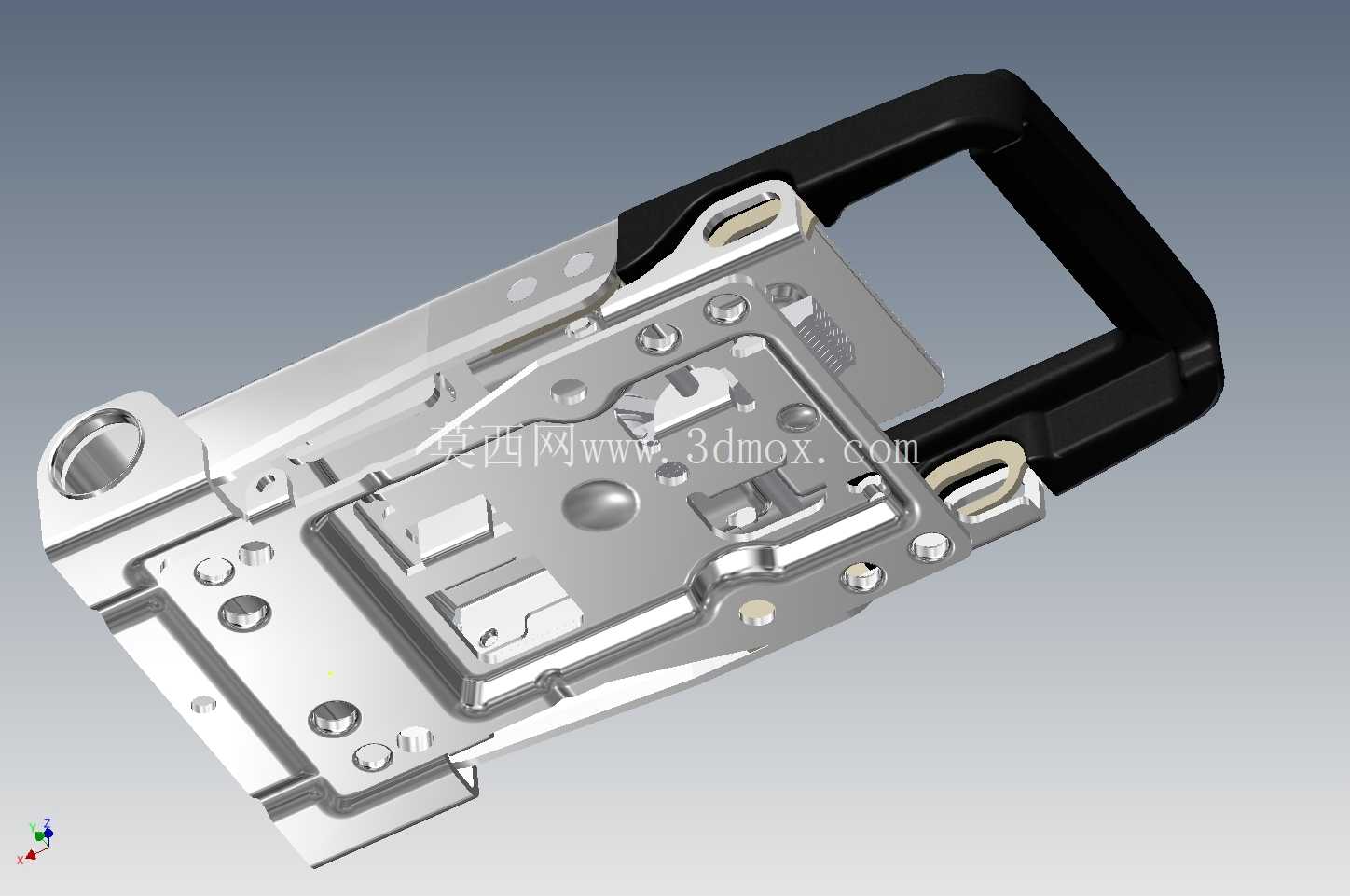

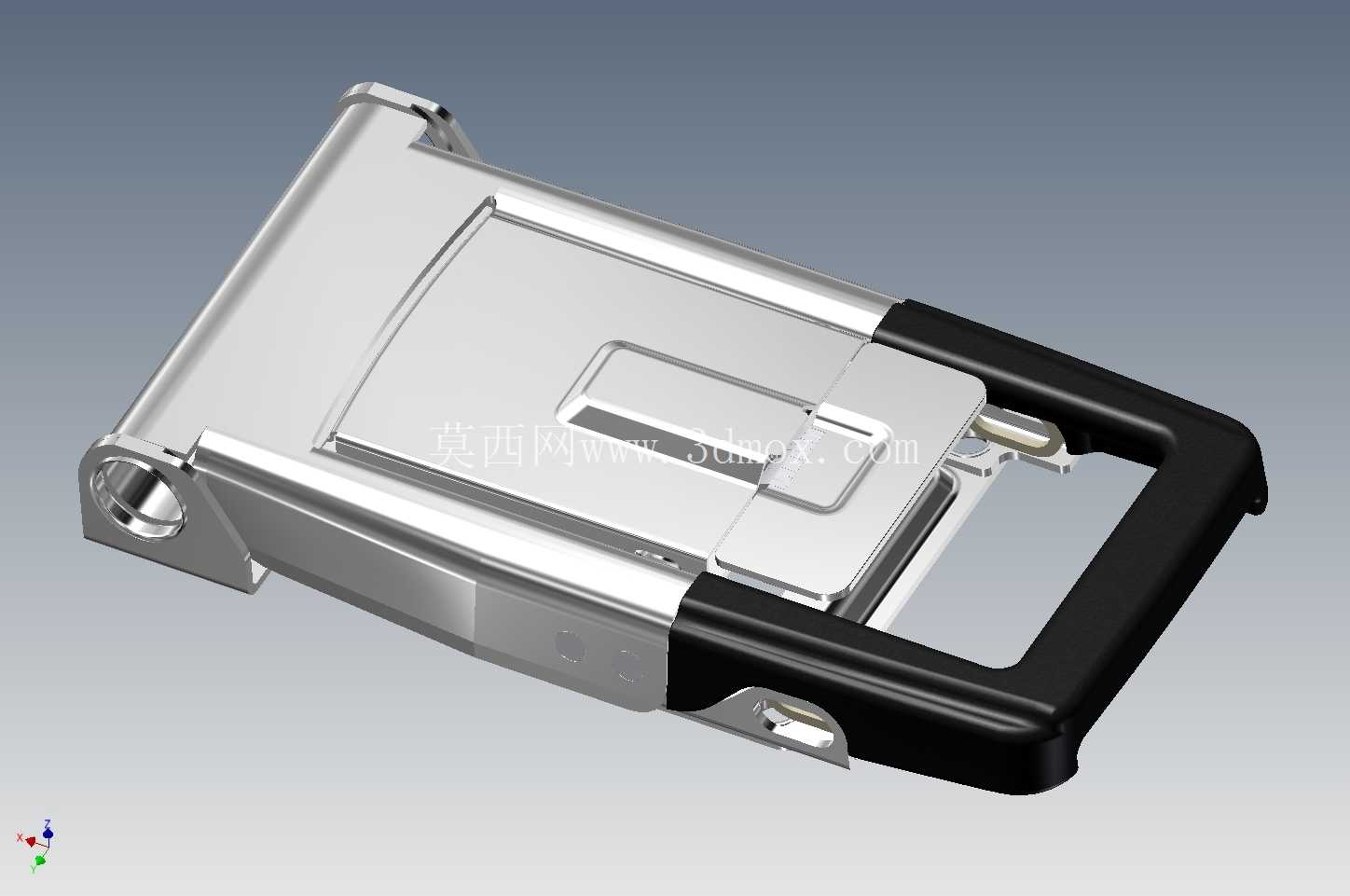

　　这款锁具主要面向公路货运场景下的栏板卡车、厢式半挂车侧门、尾门以及可拆卸式货箱栏板的锁止需求，也可适配工程作业车的工具箱舱门、重型物流周转箱的箱盖锁合工况，在高频次开合、大载荷拉扯、户外露天作业的环境下替代传统单薄的冲压搭扣，解决普通锁扣在车辆行驶颠簸中容易松脱、长期受振后断裂失效的问题。从结构设计逻辑来看，整体采用分体式组合结构，锁体基座为压铸成型的金属主体，表面做平整化处理，预留的安装孔位沿基座长边对称分布，安装时可直接通过螺栓固定在货箱门框的贴合面上，不需要额外焊接支架，适配厚度3-8mm的钢板、铝合金型材门框，安装边界的容错空间控制在±1.5mm范围内，即使门框焊接存在轻微形变也能顺利完成装配。

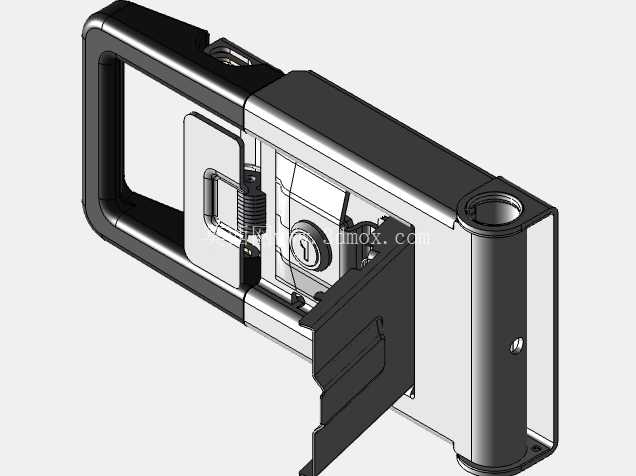

　　锁扣的活动压合部分做了弧度过渡处理，锁合时压舌会完全嵌入门框对应位置的锁止卡槽内，配合手柄处的偏心压紧结构，锁止状态下能提供稳定的轴向拉紧力，抵消车辆行驶过程中货箱栏板受货物挤压产生的外胀力，避免栏板出现缝隙导致货物洒落。手柄部分采用外包硬质耐磨非金属材质，一方面是在低温、高温户外环境下操作时不会出现金属粘手、烫手的问题，另一方面手柄的框型结构预留了足够的操作空间，佩戴劳保手套时也能顺利完成开合操作，不需要额外借助工具。锁体的转动销轴处做了隐藏式设计，避免雨水、泥沙进入转轴缝隙造成卡滞，日常使用中仅需要定期在转轴处加注少量润滑脂即可维持顺畅开合，不需要频繁拆解维护。

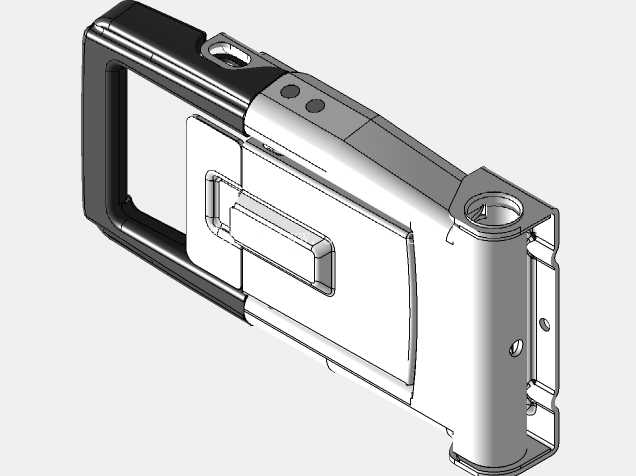

　　从尺寸匹配角度，锁体整体长度控制在160mm左右，宽度85mm，锁合后的总厚度不超过45mm，安装后不会突出货箱外表面过多，避免车辆行驶过程中被路边障碍物剐蹭导致锁体变形。锁舌的伸出行程设计为12mm，即使门框的密封胶条存在3-5mm的压缩量，也能保证锁合到位后不会出现虚位，配合货箱门框的密封胶条可以实现更好的贴合效果，减少雨水、灰尘进入货箱内部的概率。设计过程中针对锁体的受力薄弱点做了局部加厚处理，基座与手柄连接的位置做了加强筋结构，在承受1500N的横向拉扯力时不会出现塑性变形，满足重型货运场景下的载荷要求。锁体的金属表面做了防锈处理，能够适应沿海高盐雾、北方冬季融雪剂腐蚀的使用环境，延长户外使用寿命。

　　不同于普通民用箱扣的轻量化设计，这款锁的所有受力部件均采用等强度设计思路，在保证整体重量可控的前提下，将应力集中区域的截面做了优化，避免材料冗余增加不必要的成本，同时也不会因为截面不足导致受力断裂。实际装车测试中，在满载砂石料的自卸车栏板上使用时，经过连续颠簸路段行驶，锁止状态没有出现松脱，开合操作的力度保持在合适区间，既不会因为锁止力过大导致单人操作困难，也不会因为锁止力不足出现意外开启的情况。针对不同的货箱安装场景，锁体的安装孔位做了通用化设计，可以兼容市面上多数现有重型货箱锁的安装孔距，替换旧锁时不需要重新在门框上钻孔，直接替换安装即可，降低后期维护更换的成本。
