汽车设备用PETG材质3D打印调节锁紧机构

这套锁紧调节机构主要面向汽车产线旁的工装辅具、小型检测工位的快速装夹场景设计，日常作业中可实现工位上小型定位块、检测探头支架的快速位置调整与锁止，无需额外工具即可完成操作，适配汽车装配环节中频繁换型、小范围位置微调的作业需求，相比传统的螺栓顶丝锁紧结构，操作步骤减少六成以上，能有效压缩工位换型的辅助时间。

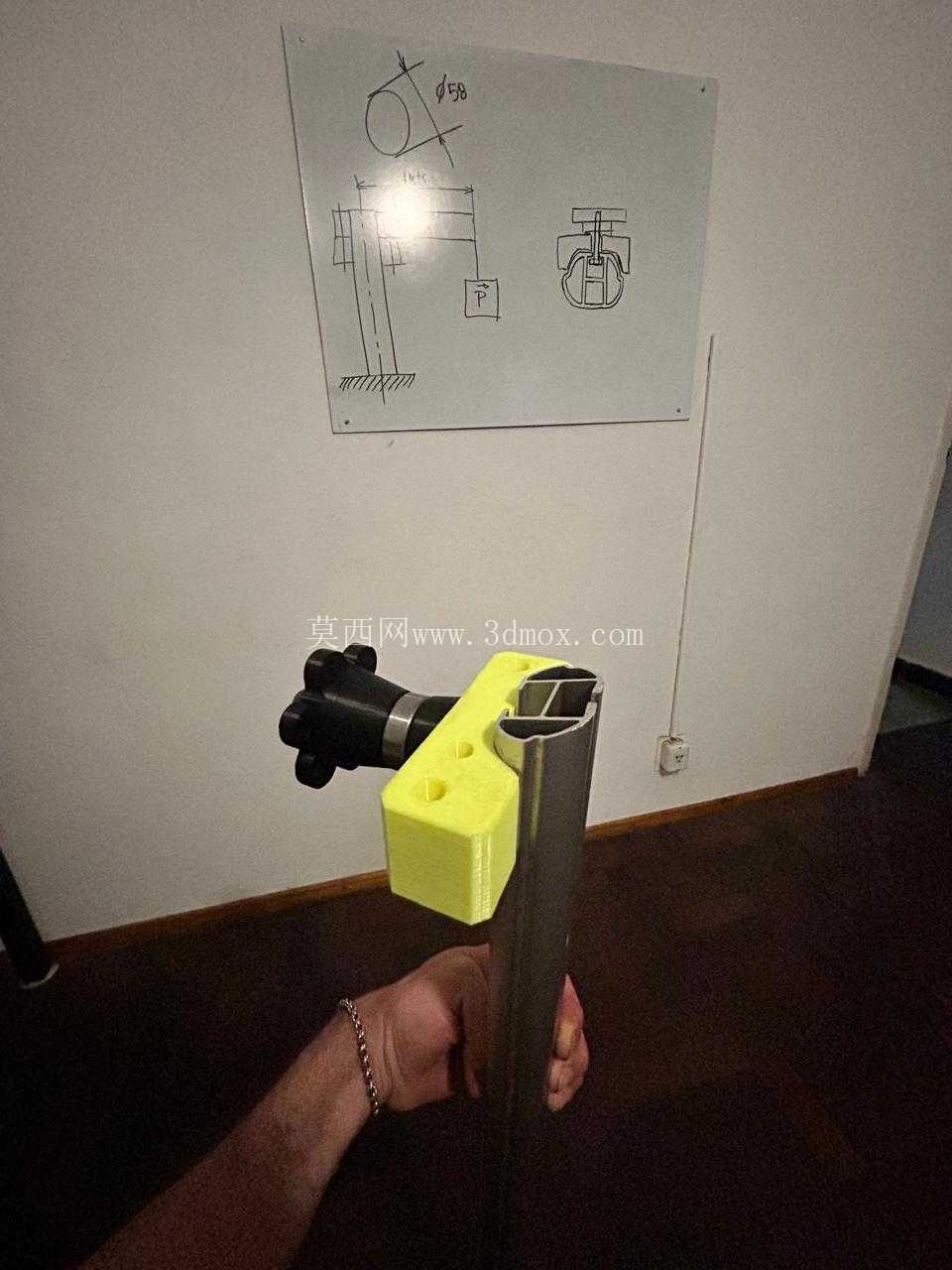

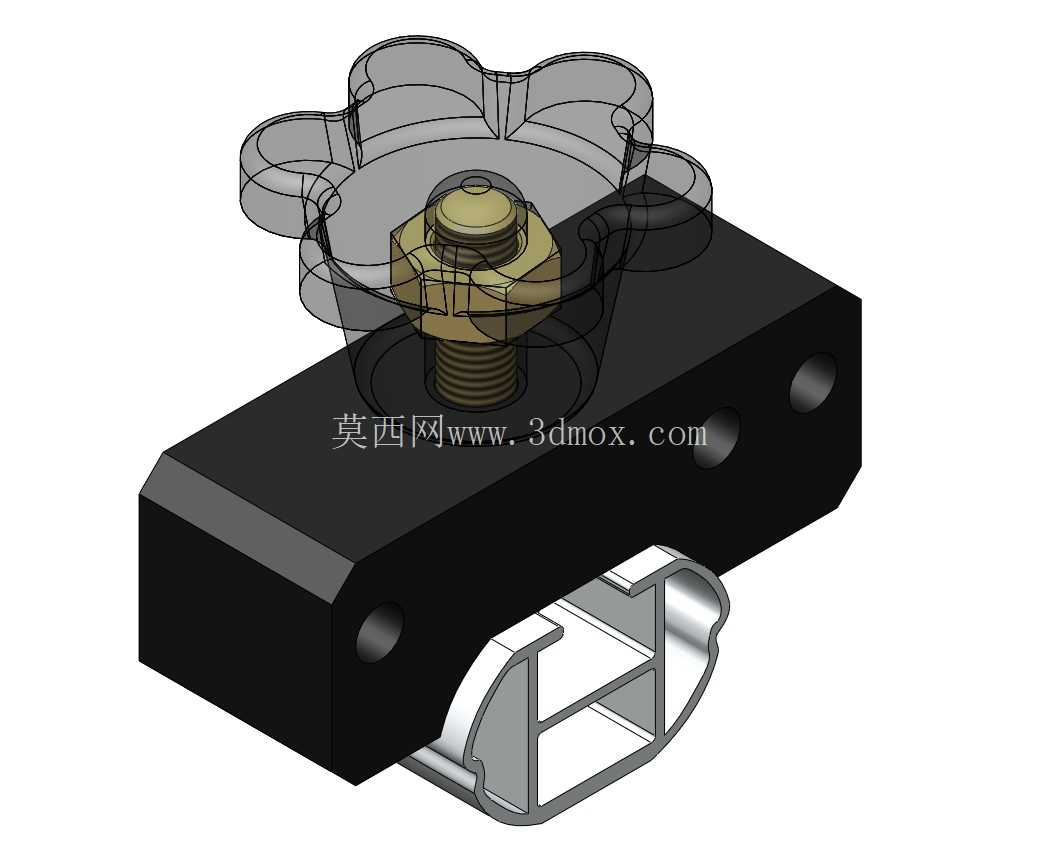

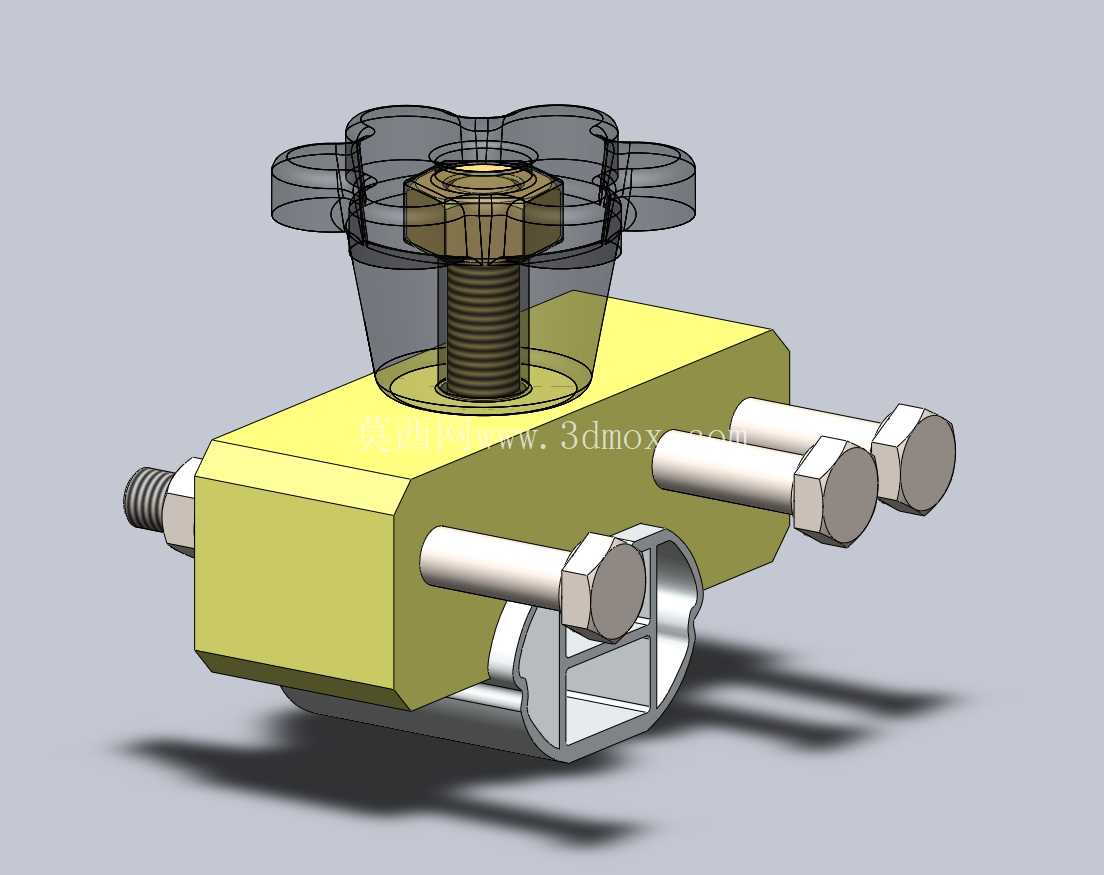

从功能实现逻辑来看，顶部的花型旋钮内部嵌装六角螺母，与中心的调节螺杆形成螺纹传动副，转动旋钮时即可带动螺杆轴向进给，对下方被夹持的型材或支架施加压紧力；主体基座采用块式结构，侧面预留三个平行的螺栓穿装孔，配套的外六角螺栓可穿过基座与被固定件的安装孔，配合旋钮的压紧力形成双向锁止，避免长期受设备振动出现松脱问题。基座下方的开口型卡槽直接适配常用的工业铝型材或圆管安装基准，安装时无需额外加工安装面，可直接卡装在现有工位的型材框架上，降低现场改造的加工成本。

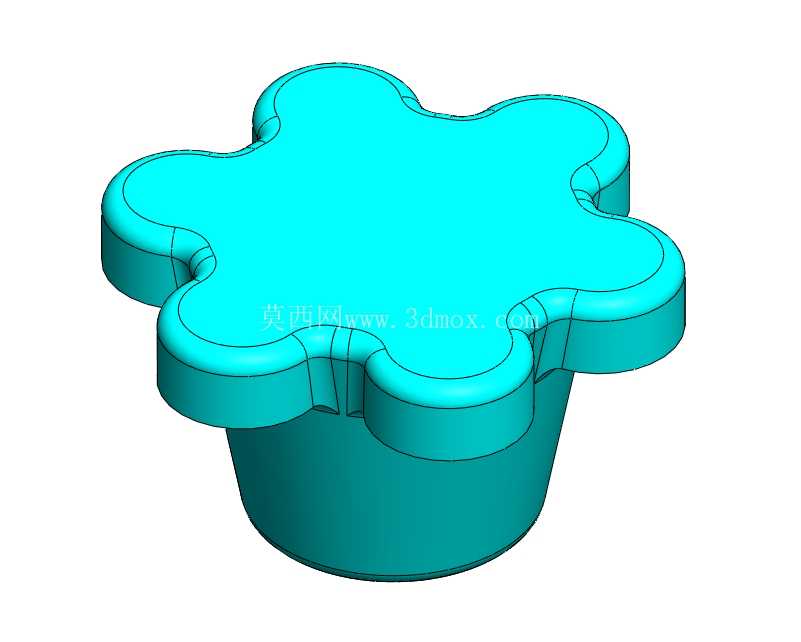

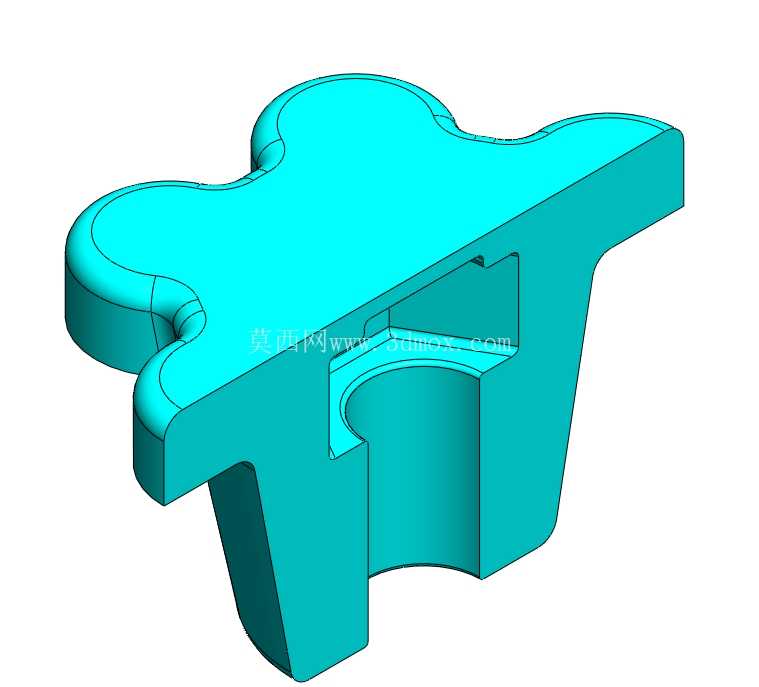

设计阶段优先考虑了3D打印工艺的成型特性，主体基座与旋钮均采用PETG材料打印成型，该材料抗冲击性能优于常规PLA材料，同时耐候性可满足车间常温环境下的长期使用需求，不会因短期的油污附着、温度波动出现脆裂问题。旋钮的外轮廓采用多瓣式花型结构，增大手部接触的摩擦力，戴劳保手套操作时也不会出现打滑问题，内部嵌装螺母的结构设计规避了3D打印螺纹强度不足的缺陷，将受力集中的螺纹副采用标准金属螺母实现，大幅提升结构的使用寿命，避免反复锁紧过程中出现螺纹滑牙失效。

安装边界方面，基座的卡槽宽度适配常用的20mm、30mm规格工业铝型材，中心螺杆的行程预留15mm的调节余量，可兼容不同厚度的被夹持件；侧面三个螺栓的安装孔位间距按照标准型材的槽距设计，穿装螺栓后可对基座的安装位置进行预定位，再通过顶部旋钮完成最终锁紧，安装过程无需复杂的对位调整，单人即可在1分钟内完成整套机构的装拆。整体结构的外露部件均做了圆角过渡处理，没有尖锐的棱角，避免车间作业过程中剐蹭操作人员的劳保服或皮肤，符合车间工装的安全设计要求。

实际使用过程中，该机构可承受的静态锁紧力可达800N，完全满足小型检测元件、定位挡块的固定需求，当需要调整位置时，只需反向拧动旋钮1-2圈即可释放压紧力，滑动基座到目标位置后重新拧紧旋钮即可完成位置调整，无需完全拆卸螺栓，适配汽车装配工位多品种小批量的柔性生产需求。结构上没有复杂的异形曲面，打印时无需添加大量支撑结构，打印成型后仅需简单去除支撑毛刺即可投入使用，后期维护时如果旋钮或基座出现磨损，可直接重新打印替换，无需采购专用备件，降低了工装的维护成本。
