万向旋转式重型吊装连接吊具结构

在重型装备制造、模具吊装、大型构件转运的作业场景里，这类带旋转基座的吊环结构是工位上最常见的受力连接件，和传统固定式吊环相比，它的核心优势在于能适配起吊过程中索具的角度偏转，避免吊环本体因为侧向受弯产生应力集中，很多车间里之前用普通吊环出现的螺杆弯折、吊环拉裂问题，大多是因为起吊时钢丝绳角度偏移，固定吊环无法随索具转动，局部应力超过材料屈服强度导致的。

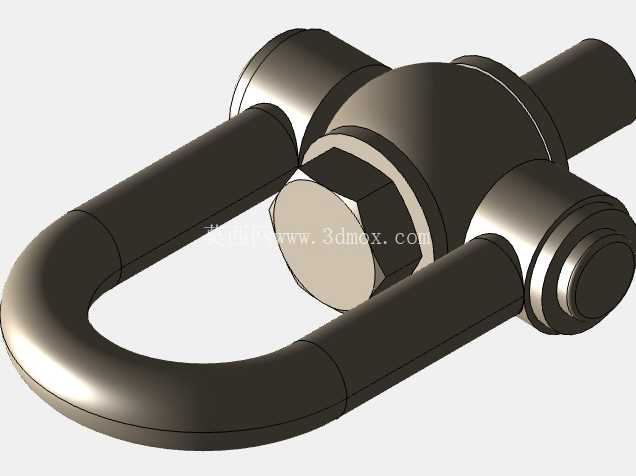

从结构设计逻辑来看，这个吊具分为三个核心受力段：底部的外螺纹安装段、中部的旋转承载基座、上部的U型吊环本体。底部螺纹段采用标准公制粗牙螺纹设计，加工时需要保证螺纹中径的公差控制在6g级，和被吊构件上的预制螺纹孔配合时，有效啮合长度不能低于螺纹公称直径的1.5倍，这是吊装安全规范里明确的硬性要求，很多现场吊装事故的诱因就是螺纹啮合长度不足，起吊时螺纹滑牙导致构件脱落。中部的旋转基座内部设计了环形承载接触面，基座和U型吊环的连接轴采用过盈配合加端面挡圈限位，连接轴的表面做了淬火处理，硬度达到HRC45-50，既能承受吊环旋转时的摩擦损耗，又能保证垂直起吊时的抗拉强度，基座下端面和被吊构件表面贴合的位置做了精加工平面处理，平面度控制在0.1mm以内，避免安装时因为接触面倾斜导致螺杆受附加弯矩。上部的U型吊环截面采用圆形变截面设计，在和连接轴配合的根部位置做了圆弧过渡，没有尖锐的直角棱边，这部分是应力集中的高发区，设计时特意加大了过渡圆角半径，通过有限元受力分析可以看到，圆角半径从R2增加到R5时，根部的最大应力能降低37%左右，能有效避免长期交变载荷下的疲劳断裂。

实际选型安装时，首先要确认被吊构件的安装面厚度，保证底部螺杆穿过安装面后能有足够的螺纹啮合长度，如果安装面是较薄的钢板，需要在背面加装加厚垫圈或者焊接加强螺母，避免起吊时安装面被拉穿。吊环的U型内空尺寸要适配所选卸扣或者钢丝绳的直径，不能用直径过大的索具强行穿入吊环，否则会导致吊环两侧受力不均，单侧应力过载。旋转基座的转动阻尼设计得适中，既不会因为太松导致吊环随意晃动，也不会因为太紧在起吊时无法随索具转动，安装完成后要手动转动吊环测试，确认360度旋转无卡滞，没有异常的摩擦异响。

在模具车间的压铸模吊装场景里，这类吊环通常成对安装在模具的上模座两侧，因为模具在起吊后需要调整角度进行合模、翻模作业，旋转吊环能跟随模具的转动自动调整索具方向，不会像固定吊环那样出现钢丝绳拧扭、别劲的情况，能大幅降低翻模作业的安全风险。在重型机床的部件装配场景里，主轴箱、床鞍这类大重量部件的吊装也会用到这类吊具，因为部件吊装过程中需要微调角度对准安装导轨，旋转吊环的自由度能让吊装调整更顺畅，不会因为索具的约束导致部件对位困难。

设计建模时，要重点关注几个配合面的公差：连接轴和吊环安装孔的配合采用H7/k6的过渡配合，既保证转动的灵活性，又不会有过大的配合间隙导致吊装时产生冲击载荷；底部螺纹和安装孔的配合要控制螺纹的垂直度，螺纹轴线和基座下端面的垂直度公差要控制在0.05mm以内，否则安装后吊环会出现倾斜，起吊时螺杆会承受额外的弯曲应力。另外，吊环的所有外露棱边都做了R1以上的圆角处理，避免吊装作业时尖锐棱边划伤钢丝绳，降低索具的磨损速度，延长索具的使用寿命。

从受力特性来看，这类吊环的额定载荷是垂直起吊状态下的标定值，当起吊角度出现偏移时，实际承载能力会随角度增大而降低，比如当索具和垂直方向夹角达到45度时，吊环的实际承载能力只有额定值的70%左右，现场作业时需要根据实际起吊角度核算安全系数，不能直接按垂直额定载荷选型。日常维护时，要定期检查连接轴的磨损情况，以及螺纹段有没有锈蚀、变形，每次使用前要手动测试旋转是否顺畅，如果发现转动卡滞、螺纹有损伤，要及时更换，不能带隐患作业。
