哈斯VF6立式数控加工中心设备结构

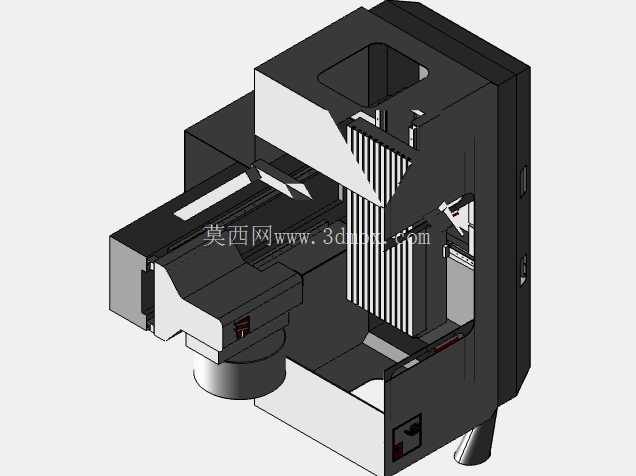

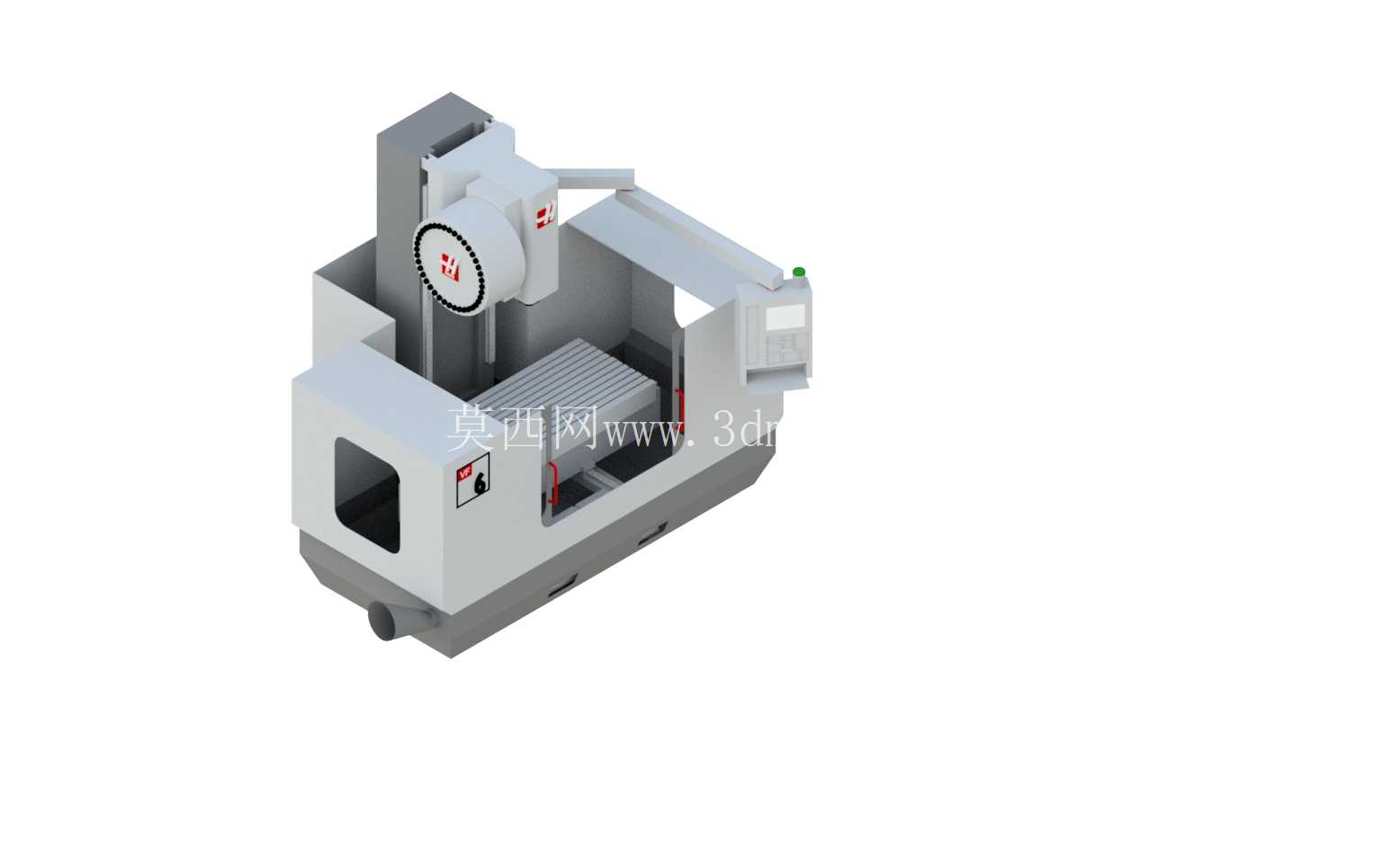

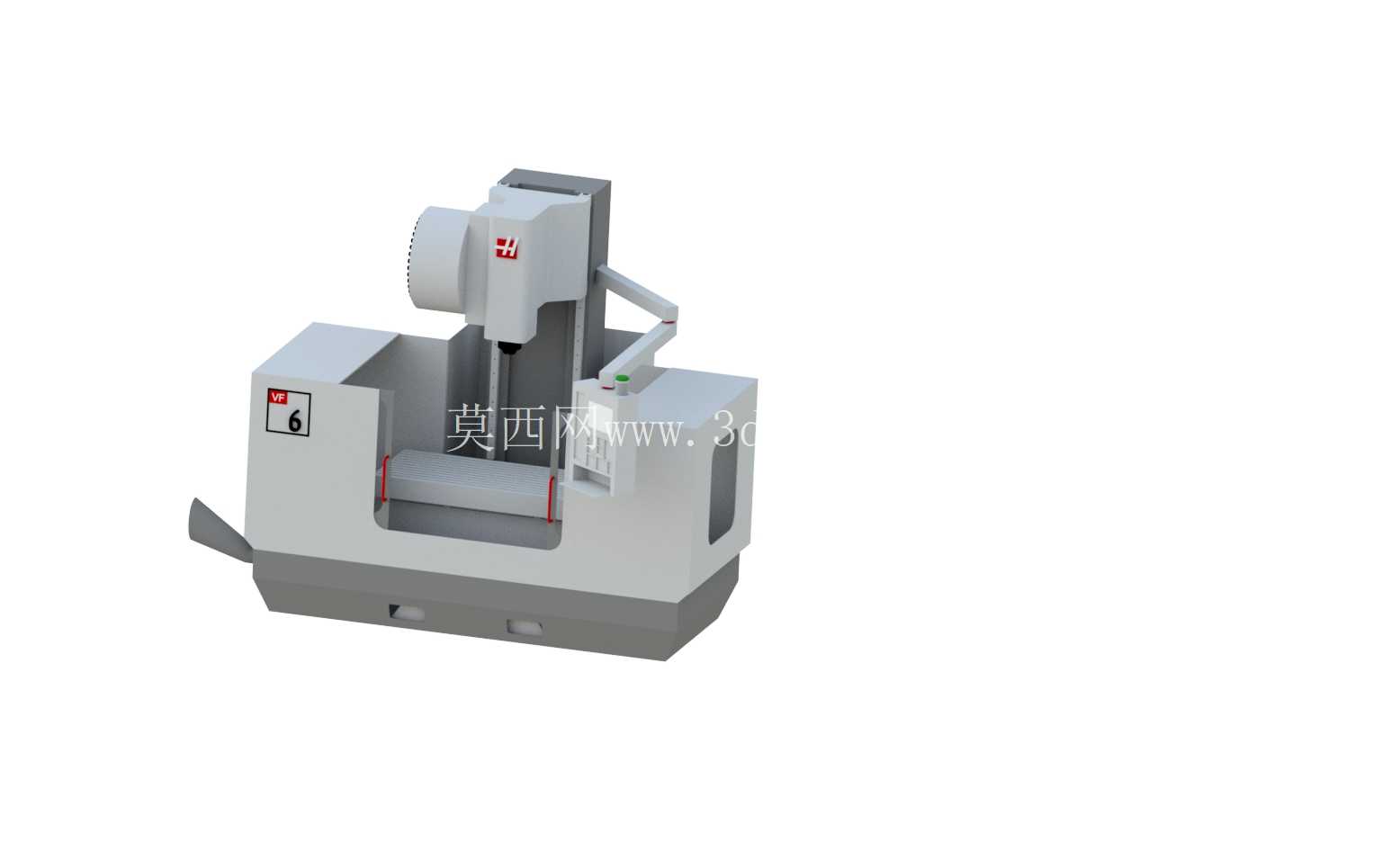

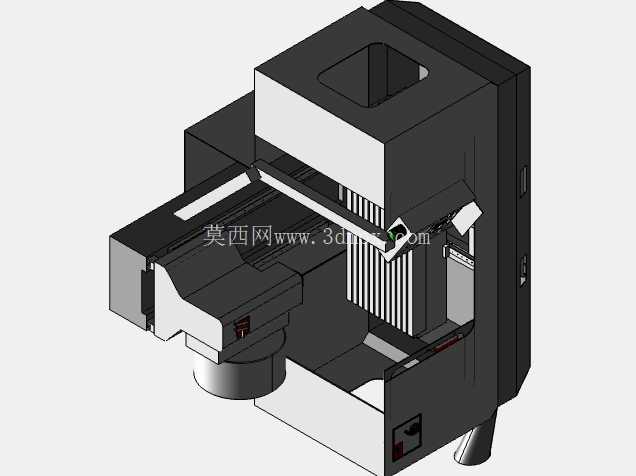

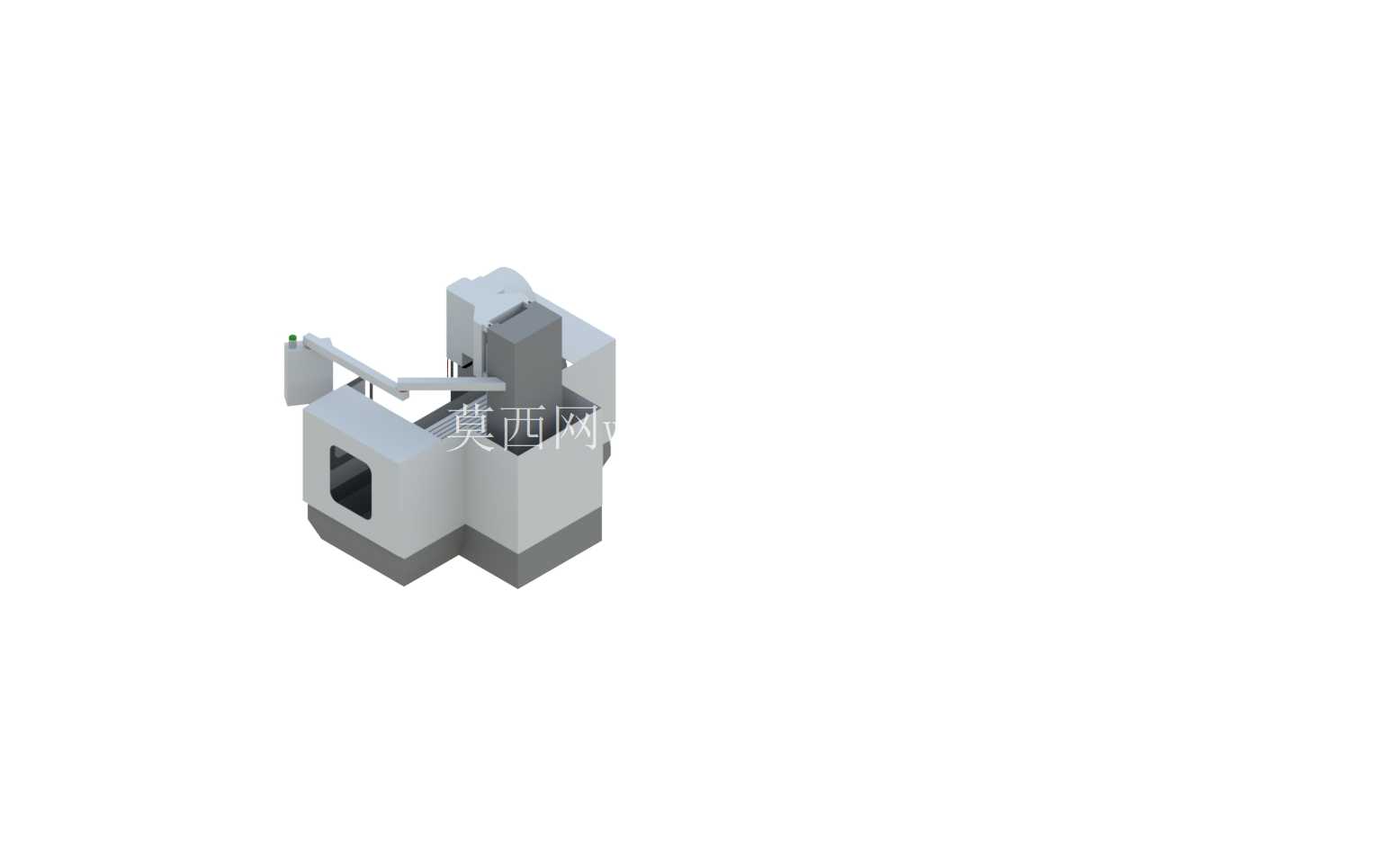

　　从结构设计逻辑来看，床身采用整体式铸铁布局，底部的支撑筋板做了等高排布，能抵消主轴高速切削时产生的振动，保证加工过程的刚性；工作台位于床身中部的X向导轨之上，Y向导轨集成在床身两侧的立柱支撑座上，主轴滑枕沿Z向导轨做垂直进给，三个轴向的导轨安装面都预留了刮研余量的结构示意，符合实际机床的装配工艺逻辑。操作面板布置在设备前部右侧，采用可旋转的悬臂结构，操作人员站在设备前门位置就能调整操作角度，符合人机工程学的操作距离要求，前门的开合行程、观察窗的位置都和实体设备一致，能直观看到加工区域的防护边界。这款立式加工中心的三维结构完整还原了设备的实体布局，从床身底座到主轴头的每一处安装配合面都做了对应还原，能直接用于车间布局仿真、产线规划时的设备占位校核，也能给机床改造、外围自动化单元对接提供精准的尺寸参考。在实际机加工生产场景里，这类设备主要承担中小型金属零件的铣削、钻削、镗削、攻丝等多工序加工，覆盖汽车零部件、模具模架、通用机械结构件的批量或单件加工需求，是离散制造车间里核心的金属切削设备。

　　主轴头部分集成了刀具夹紧机构的安装位，侧面的哈斯标识位置、主轴端面到工作台面的最大最小距离都做了等比例还原，刀库位于设备左侧的立柱旁，采用伞形结构布局，换刀臂的运动行程范围在模型里有明确的空间占位，做产线规划时可以直接校核换刀过程中与周边设备、安全围栏的干涉距离。设备后部预留了排屑器的安装接口，冷却液管路的排布位置、电气柜的安装空间都做了对应体现，外接液压站、冷却系统的接口位置也和实体设备一致，在做整厂数字化建模时，不需要额外测量就能直接对接外围辅助设备的管线布局。

　　从安装边界来看，设备底部的六个调平地脚位置分布明确，每个地脚的调节行程范围对应的空间高度都做了预留，车间做设备基础施工时，可以直接参照模型里的地脚孔位排布做预埋，不需要反复核对实体设备的安装尺寸。主轴端面的锥孔规格、工作台的T型槽间距都做了细节还原，做夹具设计时，可以直接参照模型里的工作台安装尺寸来设计专用夹具的连接结构，避免出现安装干涉。设备的防护外壳采用全包围式结构，顶部预留了吊装孔的位置，设备进场吊装时，可以参照模型里的吊装点位置来布置吊具，保证吊装过程的设备平衡。操作侧的门体开合角度、侧面维护门的开启空间都在模型里有明确的空间占位，做车间布局时，能提前预留出足够的设备维护操作空间，避免后期设备维护时出现空间不足的问题。

　　在虚拟调试场景中，这个模型可以直接导入产线仿真软件，和上下料机器人、物料输送线做动作干涉校核，验证自动化加工单元的布局合理性，也能用于新操作人员的设备结构培训，直观展示设备各部分的功能位置，比二维图纸的展示效果更直观。模型里的各运动轴行程范围都做了限位结构的体现，能直观看到X、Y、Z三个轴向的最大运动边界，在设计大型零件加工工艺时，可以提前校核零件的加工行程是否在设备的加工范围之内，避免工艺设计阶段出现行程不足的问题。
