立式加工中心VMC机床设备结构设计

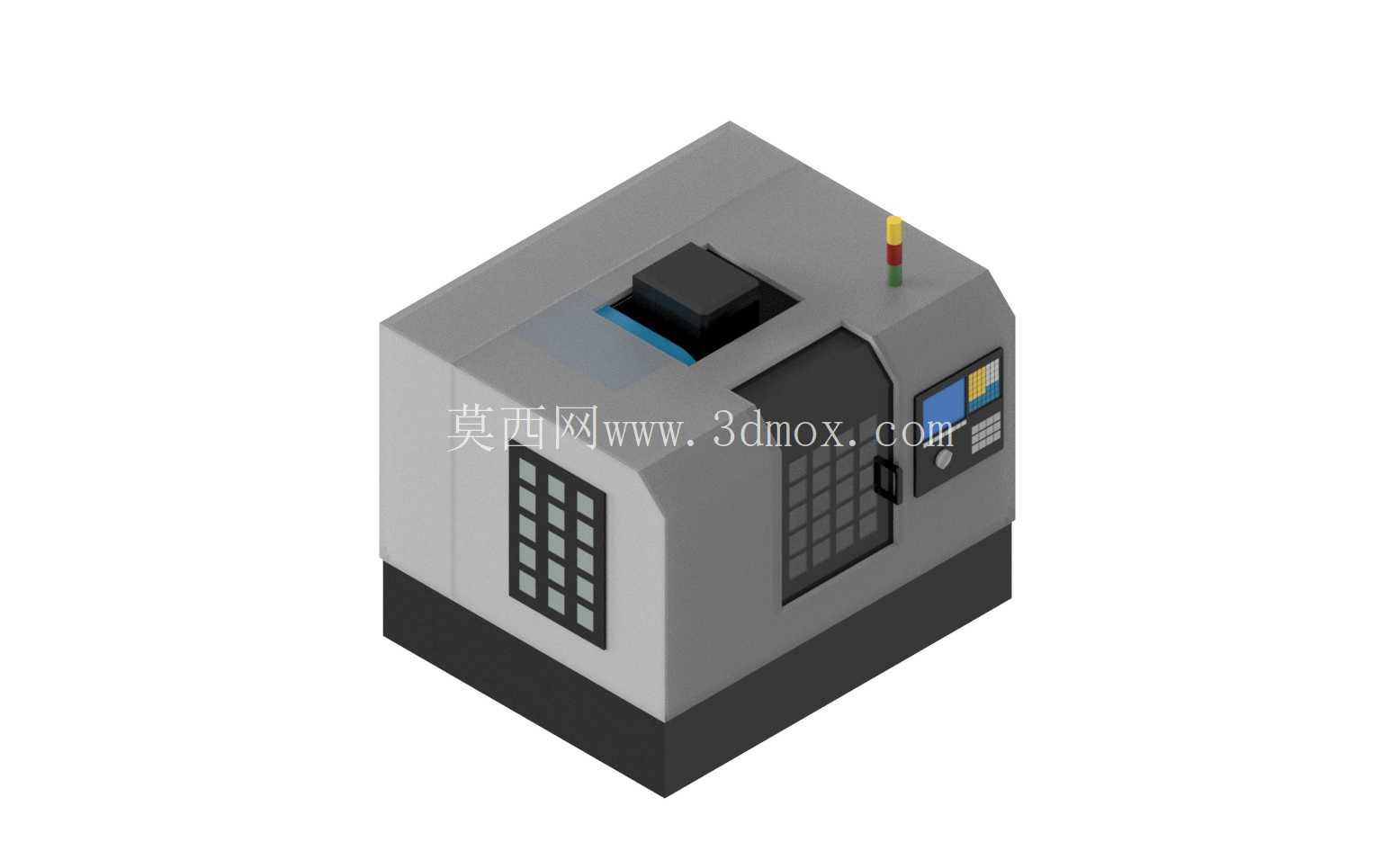

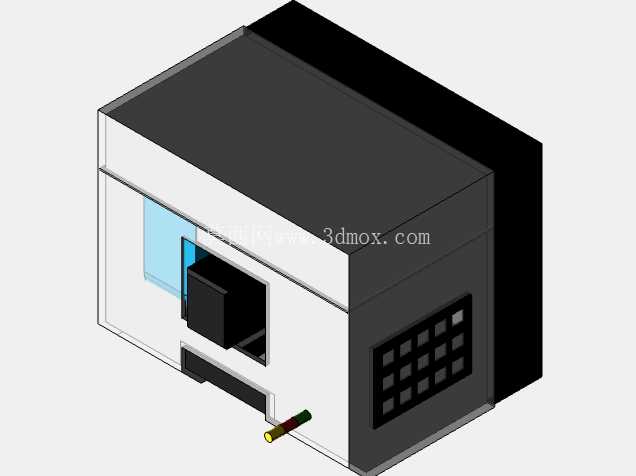

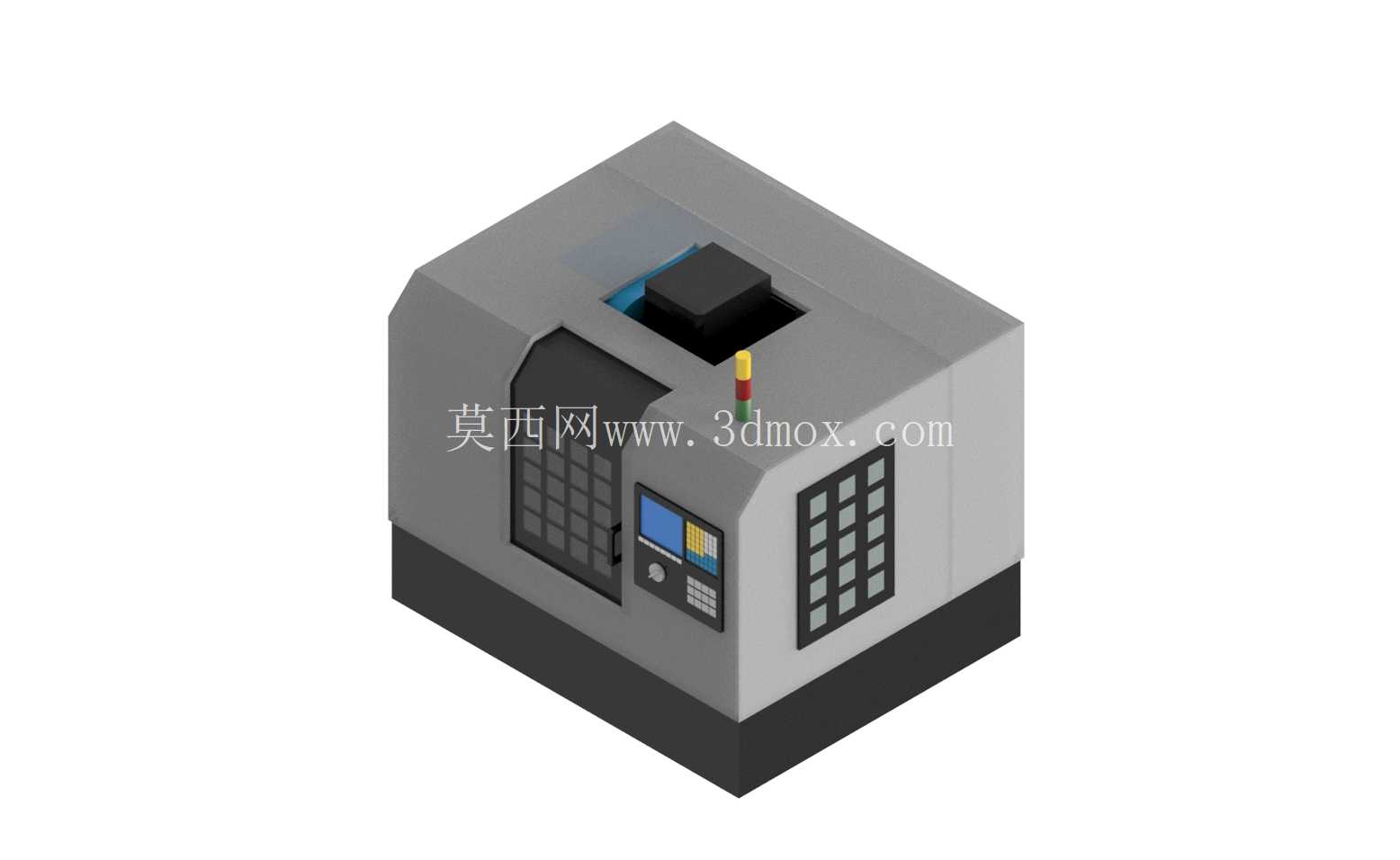

　　在离散制造的金属切削加工场景里，立式加工中心是覆盖中小尺寸结构件、模具型腔、精密板件铣钻镗铰工序的核心设备，这套VMC机型的三维结构完整还原了量产机型的装配逻辑，从床身底座到操作面板的每一处结构都对应实际生产中的安装、操作、维护需求。先从安装边界说起，这类VMC设备的底座采用整体铸铁结构，底部预留的调平螺栓安装位间距对应常规车间设备安装的地基预留孔位，整机占地面积控制在中小批量加工车间的常规工位尺寸内，不需要额外拓宽工位通道，设备后侧预留的电气柜、冷却系统排布空间，刚好匹配车间管线从地面或桥架接入的常规走线路径，不会出现安装时管线与周边设备干涉的问题。从功能特性来看，该机型的主轴箱沿立柱导轨做Z向进给，工作台沿床身做X、Y向的十字进给，三轴的行程覆盖范围刚好适配绝大多数压铸件、小型结构钢件的加工尺寸，操作侧的防护门采用上下推拉式结构，开门后的操作空间足够操作人员完成工件装夹、刀具更换的动作，不会因为防护门开度不足导致装夹长工件时与门框碰撞。设备顶部的三色警示灯安装位置，刚好处于操作人员在工位上的平视视野范围内，不管是设备运行、待机还是故障状态，都能第一时间被观测到，避免设备异常时操作人员无法及时响应。

　　设计思路上，这套结构优先考虑了刚性与操作便利性的平衡，床身的筋板排布采用米字加横筋的组合结构，在控制整机重量的前提下，保证重切削时的床身抗振性，避免切削振纹传递到工件加工表面；操作面板的安装角度做了15度的仰角设计，操作人员站在工位上输入加工程序、调整参数时不需要过度低头，长时间操作的疲劳度更低，面板上的按键排布按照操作频率分区，急停按钮布置在面板最外侧的易触碰位置，出现异常时可以第一时间按下。主轴端面到工作台面的距离范围，覆盖了常用刀柄搭配标准夹具的装夹高度，不需要额外加高垫块就能完成常规工件的加工，工作台的T型槽尺寸与间距符合通用夹具的安装标准，不管是组合平口钳、回转工作台还是专用工装，都能直接装夹固定，不需要额外改装工作台。

　　设备侧面的刀库安装位预留了足够的换刀行程，刀库旋转时不会与防护钣金、立柱结构发生干涉，换刀过程中主轴的定位角度与刀库的取刀位置完全匹配，不会出现掉刀、撞刀的结构问题。冷却系统的喷嘴安装位置可以多角度调整，切削时能精准对准刀具切削刃，带走切削热量的同时冲走切屑，底座内部的排屑空间预留了链板式排屑器的安装位，加工产生的金属切屑可以顺着斜面滑落到排屑器上，不需要人工频繁清理工作台周围的积屑。电气柜的散热通风口布置在设备侧方的非操作区，既保证了柜内电气元件的散热需求，又不会让切削液、切屑溅入通风口造成电气故障，柜门的密封胶条安装槽结构完整，关闭后可以达到车间设备要求的防护等级，避免日常加工时的油雾进入柜内沉积在元件表面。

　　操作侧的观察窗采用钢化夹层玻璃，既可以清晰观察内部切削状态，又能承受切削时意外飞出的切屑冲击，不会出现玻璃碎裂伤人的问题。设备的吊装孔位置布置在床身与立柱的重心对应位置，车间吊装转运时可以保持整机水平，不会因为重心偏移导致吊装倾斜，磕碰设备外部的钣金或精密部件。从实际应用场景来说，这类VMC设备既可以在模具加工车间完成压铸模具、冲压模具的型腔精加工，也可以在零部件加工车间完成中小批量金属零件的多工序加工，不需要多次装夹找正就能完成铣面、钻孔、镗孔、攻丝等多道工序，大幅提升加工效率，结构设计上的细节完全贴合机加工车间的实际生产需求，没有多余的冗余结构，每一处外形与内部结构都对应实际使用中的功能需求。
