桥式三坐标测量机整机结构三维设计

在精密制造领域，尺寸与形位公差的检测精度直接决定了零部件的装配适配性与最终产品的运行可靠性，三坐标测量机作为接触式高精度检测的核心设备，广泛覆盖汽车零部件加工、航空航天结构件制造、精密模具生产、液压元件加工等多个场景，可完成复杂曲面轮廓度、孔位位置度、平面度、圆柱度、同轴度等数十项形位公差的自动化检测，替代传统人工使用卡尺、千分表、高度规等工具的多点测量模式，将复杂零件的全尺寸检测效率提升60%以上，同时避免人工读数带来的随机误差。

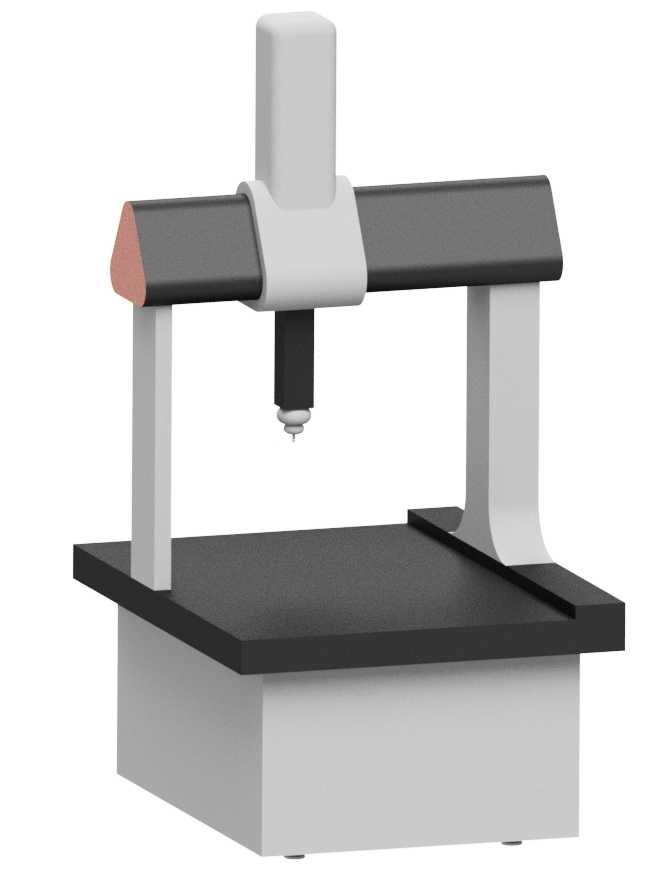

本次构建的桥式三坐标测量机三维模型，完全按照实际工业应用中的设备结构逻辑搭建，整体采用经典的移动桥式布局，底部为整体式花岗石工作台基座，这种材料具备热膨胀系数极低、刚性充足、长期使用不易产生形变的特点，工作台面预留标准的螺纹安装孔阵列，可适配不同规格的工件夹具，满足从小型精密齿轮、阀块到中型模具镶件、汽车结构件的装夹需求，基座内部预留了电控系统、气路组件的安装空间，走线与气路通道均按照实际设备的排布逻辑设计，避免后续结构干涉。工作台上方为X向双导轨支撑结构，左右两侧的立柱采用一体化铸造成型后做时效处理的结构设计，连接顶部的X向横梁，导轨安装面经过精密刮研处理，保证横梁移动时的直线度误差控制在微米级；横梁上搭载可沿X向滑动的Z轴滑座，滑座内部集成了Y向传动的伺服进给组件与光栅尺读数头，Z轴主轴采用气浮导向结构，可沿垂直方向做高精度进给，主轴末端预留测头安装接口，可适配触发式测头、扫描式测头等不同检测组件，满足打点测量与连续扫描测量的不同需求。

从设计思路上看，整个模型的结构搭建优先保证运动部件的刚性与运动精度的匹配性，X向横梁采用空心矩形截面设计，在保证整体抗弯扭刚性的前提下尽可能降低运动部件的重量，减少伺服电机的驱动负载，降低高速移动时的惯性冲击；三个运动轴的传动端均预留了丝杠螺母座、伺服电机安装位、光栅尺安装槽的细节结构，气浮垫的安装位置也按照实际气浮支承的布局做了对应设计，每个运动方向的气浮垫均采用对置布置方式，保证运动过程中导轨与气浮垫之间的气膜厚度均匀，避免出现爬行或间隙过大影响测量精度的问题。设备的外形尺寸边界按照中等规格测量机的常用参数设定，工作台面的有效测量范围覆盖常见中小型精密零件的检测需求，设备整体的安装底座预留了调平地脚的安装位置，可在车间现场或计量室环境下完成设备水平度调整，不需要额外制作专用安装基础，适配多数工业现场的安装条件。

在实际应用场景中，这类桥式三坐标测量机既可以布置在恒温计量室完成零部件的终检与精度仲裁，也可以布置在生产车间的机加工工位旁，配合自动化上下料机构完成加工过程中的在线尺寸检测，及时反馈加工误差调整机床参数，避免批量报废。模型中所有运动部件的连接关系、装配间隙均按照实际设备的装配要求设置，可直接用于测量机的结构教学、新机型方案设计的参考，也可作为自动化检测生产线布局中的设备占位模型，帮助设计人员完成检测工位的排布、安全防护距离的校核、上下料机械手运动路径的仿真验证，避免实际布局时出现设备干涉、操作空间不足等问题。Z轴的行程设计充分考虑了不同高度工件的检测需求，当测量较高的箱体类零件时，主轴可抬升至足够高度，避免测头与工件发生碰撞，同时主轴的配重结构也在模型中做了对应体现，保证Z轴上下移动时的受力平衡，避免出现下坠或进给卡顿的问题。整个设备的外防护结构预留了操作面板、安全光栅的安装位置，可根据实际使用需求加装对应的防护组件，满足不同生产场景的安全规范要求。
