多关节三坐标测量执行机构结构设计

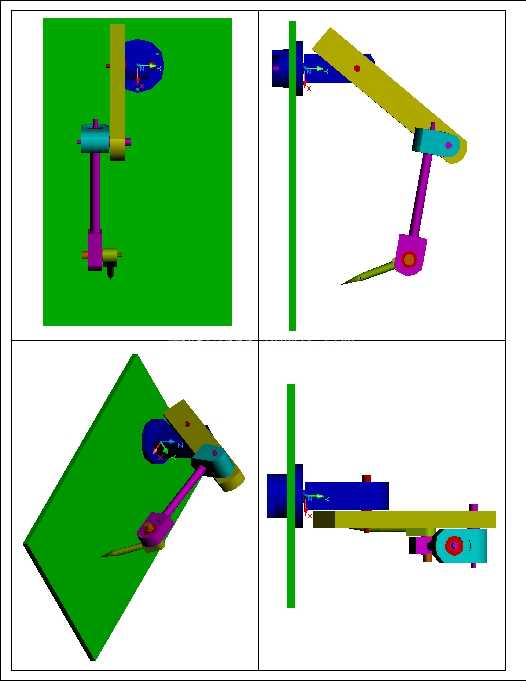

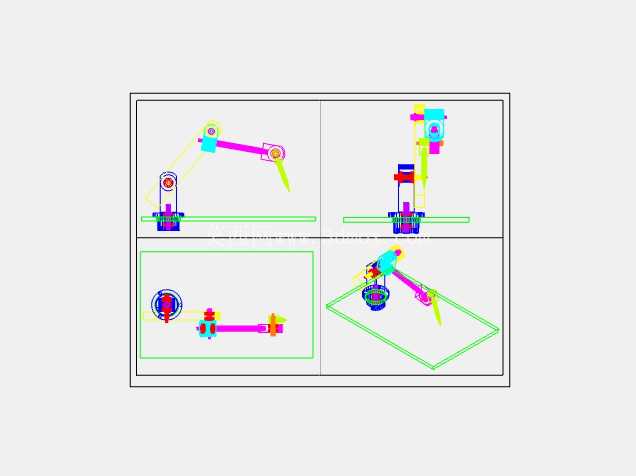

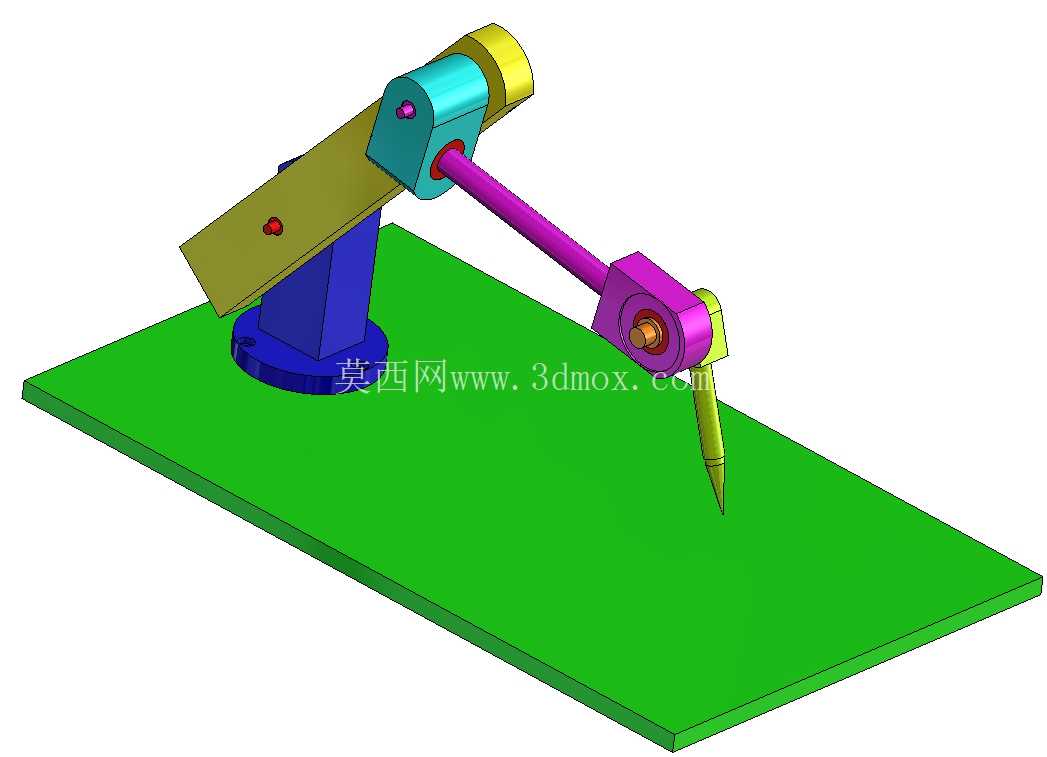

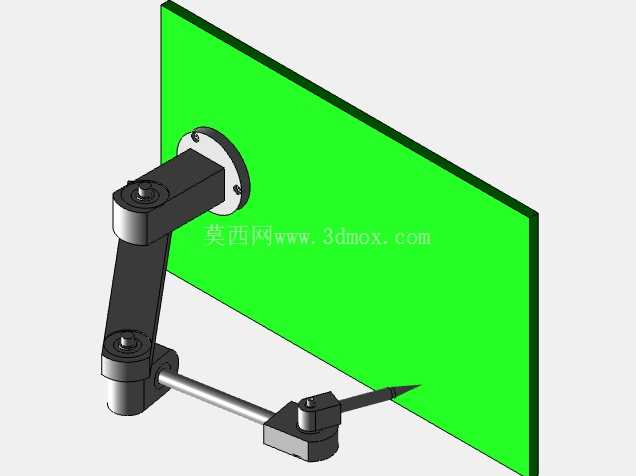

　　这套多关节式测量执行结构，主要面向中小尺寸工件的形位公差检测场景，在机加工车间工序间抽检、模具修配现场尺寸验证、精密零部件入厂全尺寸检测环节都能适配，相比传统固定式桥式三坐标，关节臂式的结构不需要固定的花岗岩工作台基准，可直接移动到工件旁完成检测，对大型不便移动的工装、模具局部尺寸检测适配性更强。从结构组成来看，整套机构包含底座回转支承、竖直支撑立柱、第一级摆动臂、第二级伸缩连杆、末端测头安装座几个核心部分，底座采用法兰式安装结构，底部预留的螺栓孔可适配不同厚度的安装平台，安装时需保证底座上平面与安装基准面的平面度公差不超过0.02mm，避免初始安装误差带来的整体测量偏差。

　　第一关节处集成了回转与俯仰两个自由度的铰接结构，铰接轴采用过盈配合的衬套连接，配合面的粗糙度要求达到Ra0.8，减少关节转动时的间隙误差，臂身采用铝合金型材加工，在保证结构刚性的前提下尽可能降低臂身自重，减少长时间使用后关节处的形变下垂量。第二级连杆与第一臂的铰接处同样设置了锁紧结构，当测量点位固定时可锁死关节自由度，避免测头晃动带来的读数偏差，末端测头安装座采用标准接口设计，可适配接触式触发测头、扫描测头等不同类型的测量元件，测头的安装基准面与连杆末端的定位面配合公差控制在0.01mm以内，保证测头更换后的重复定位精度。

　　设计过程中优先考虑了各关节的运动行程边界，竖直立柱的高度设置保证第一臂在俯仰-45°到+60°的范围内不会与底座发生干涉，第二级连杆的长度可根据测量范围需求做小幅调整，最大伸展状态下的测量覆盖半径可达到1.2米，收缩状态下整体占用空间不足0.3立方米，方便在车间不同工位间转运。各关节处的走线槽采用内置式设计，测头的信号线缆从臂身内部穿过，避免运动过程中线缆剐蹭工件或周边设备，同时也能减少车间油污、切削液对线芯的腐蚀。底座下方设置了可调节的支撑脚，在不平整的车间地面上可通过调节支撑脚高度来调平底座，配合底座上集成的水平泡，可快速完成设备的安装校准，不需要额外的水平仪辅助。

　　在实际使用场景中，这套结构可搭配对应的坐标解算软件，通过各关节处的角度编码器读数，实时换算出测头探针的空间坐标，完成工件的平面度、垂直度、孔位度、轮廓度等形位公差检测，针对压铸模具的型腔尺寸检测、冲压件的边线轮廓验证、机加工零件的孔系位置检测都能满足精度要求，相比手工检具检测，检测效率可提升4倍以上，同时能自动生成检测报告，减少人工记录的误差。结构设计时还考虑了日常维护的便利性，各铰接处的注油孔都设置在臂身外侧，不需要拆解结构即可完成定期润滑保养，衬套采用耐磨铜合金材质，正常使用工况下的磨损量可控制在每年0.005mm以内，长期使用的精度保持性更好。末端测头处设置了防撞缓冲结构，当操作过程中测头意外碰撞工件时，缓冲结构可触发急停信号，避免关节结构或测头因为硬碰撞发生损坏，降低设备的使用维护成本。整体结构的运动阻尼经过匹配调试，手动拖动测头时的阻力均匀，不会出现卡顿或惯性滑动的情况，操作人员可快速将测头移动到需要检测的点位，操作门槛较低，不需要长时间的专业培训即可上手使用。
