直列四缸乘用车发动机缸盖及配气总成结构

这套三维结构完整还原了直列四缸自然吸气发动机的缸盖总成与配气机构核心部分，在整车动力系统开发、压铸模具设计、教学实训场景中都有很高的参考价值。从实际装车场景来看，该总成直接安装于缸体上方，下表面的四个圆形开口对应四个气缸的燃烧室区域，与缸体上平面通过缸垫实现密封，周边均匀分布的螺栓过孔严格按照缸体螺纹孔位排布，安装时需按照对角分次拧紧的工艺要求操作，避免缸盖受力不均导致密封失效。

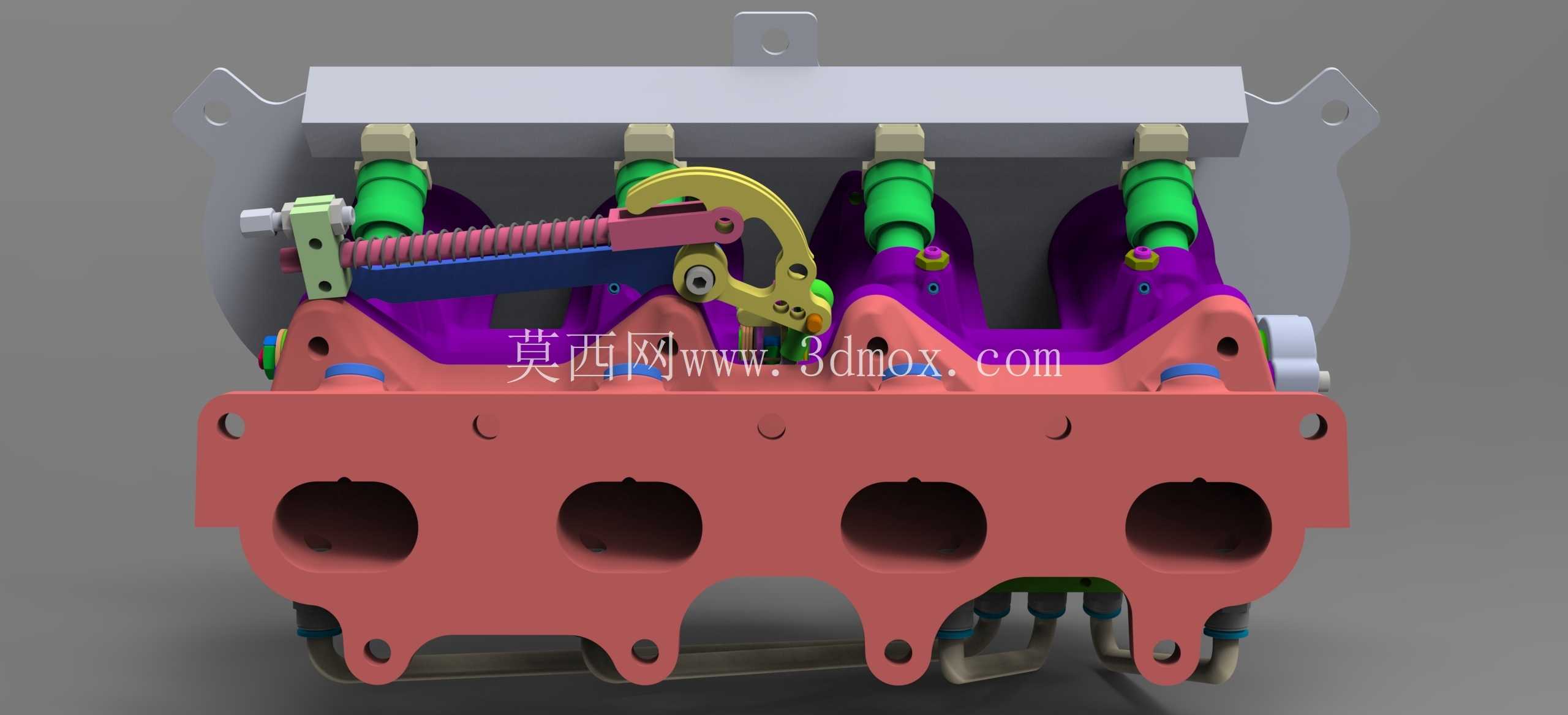

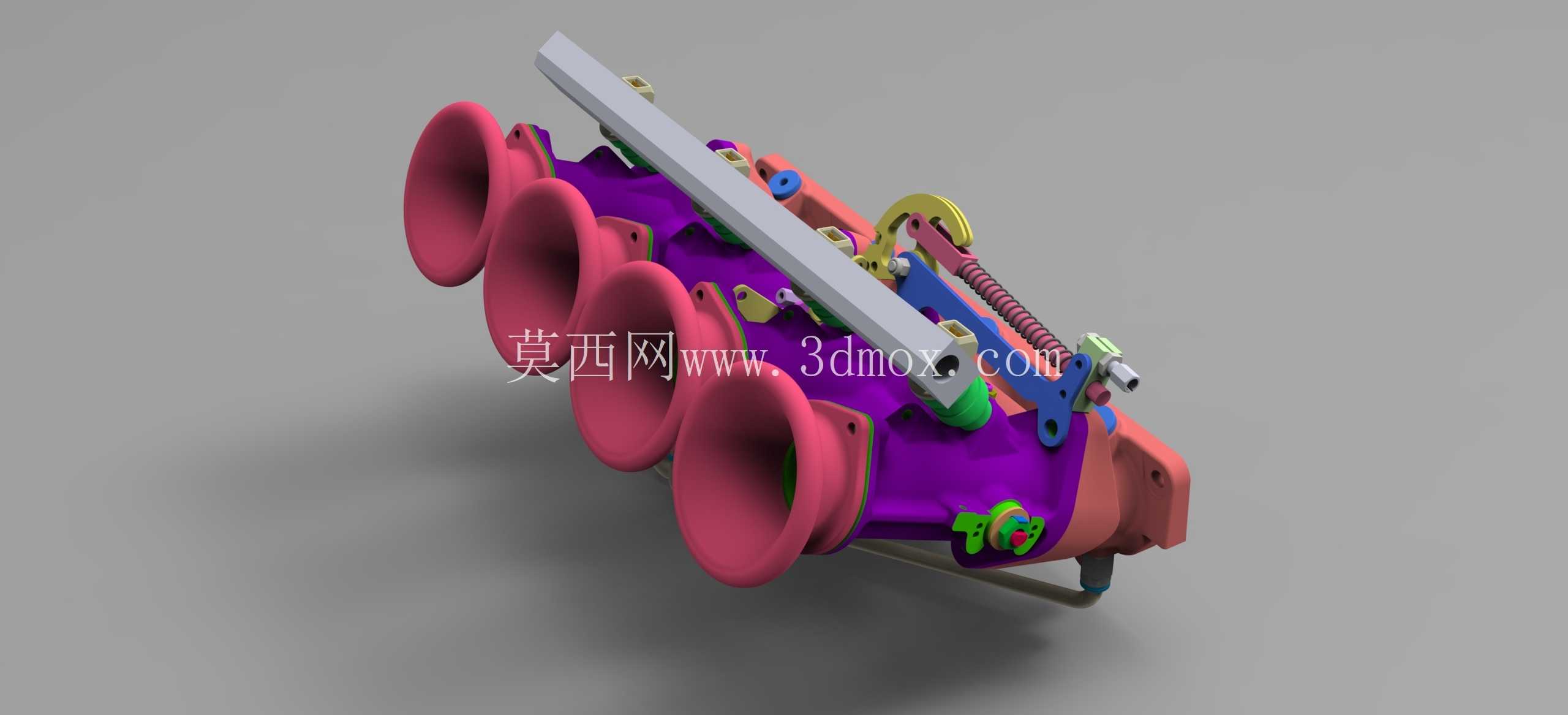

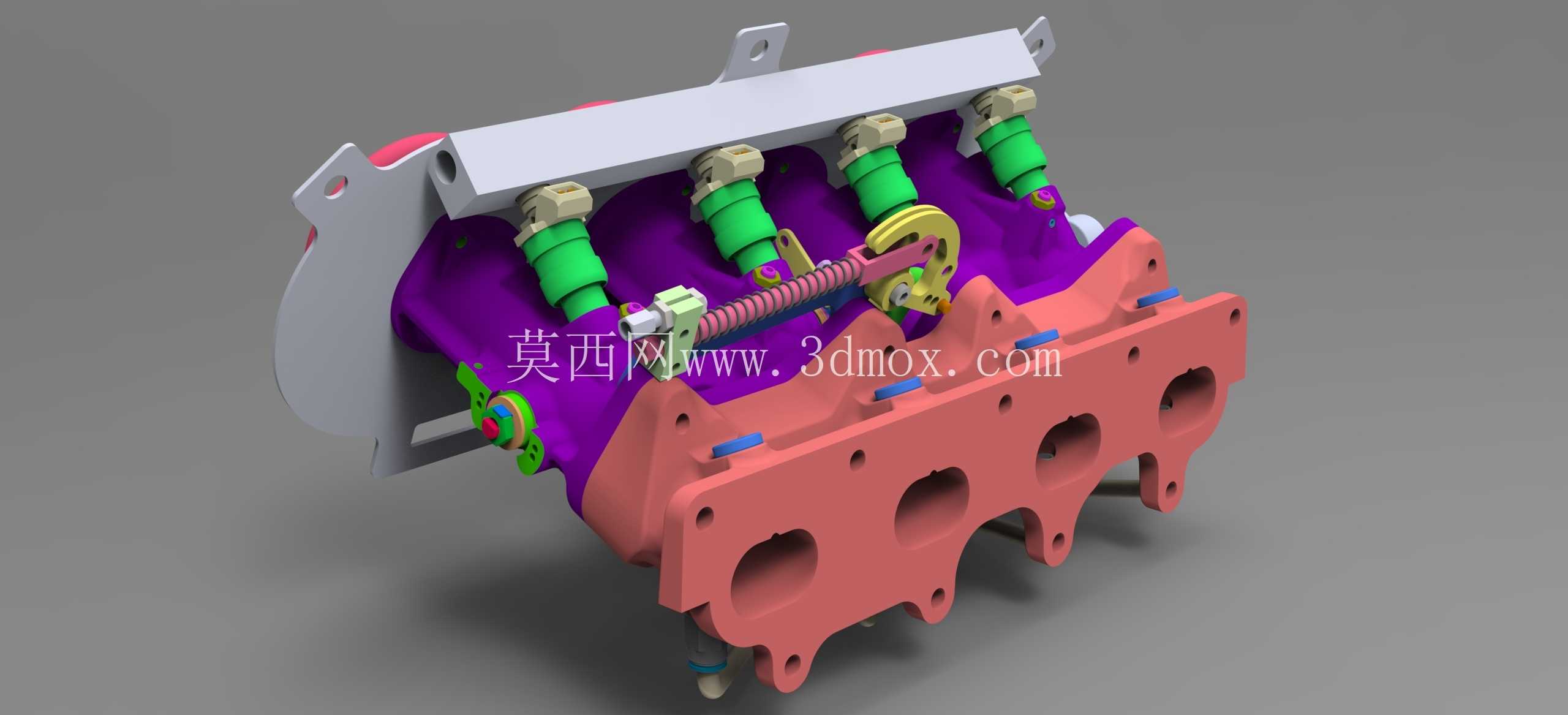

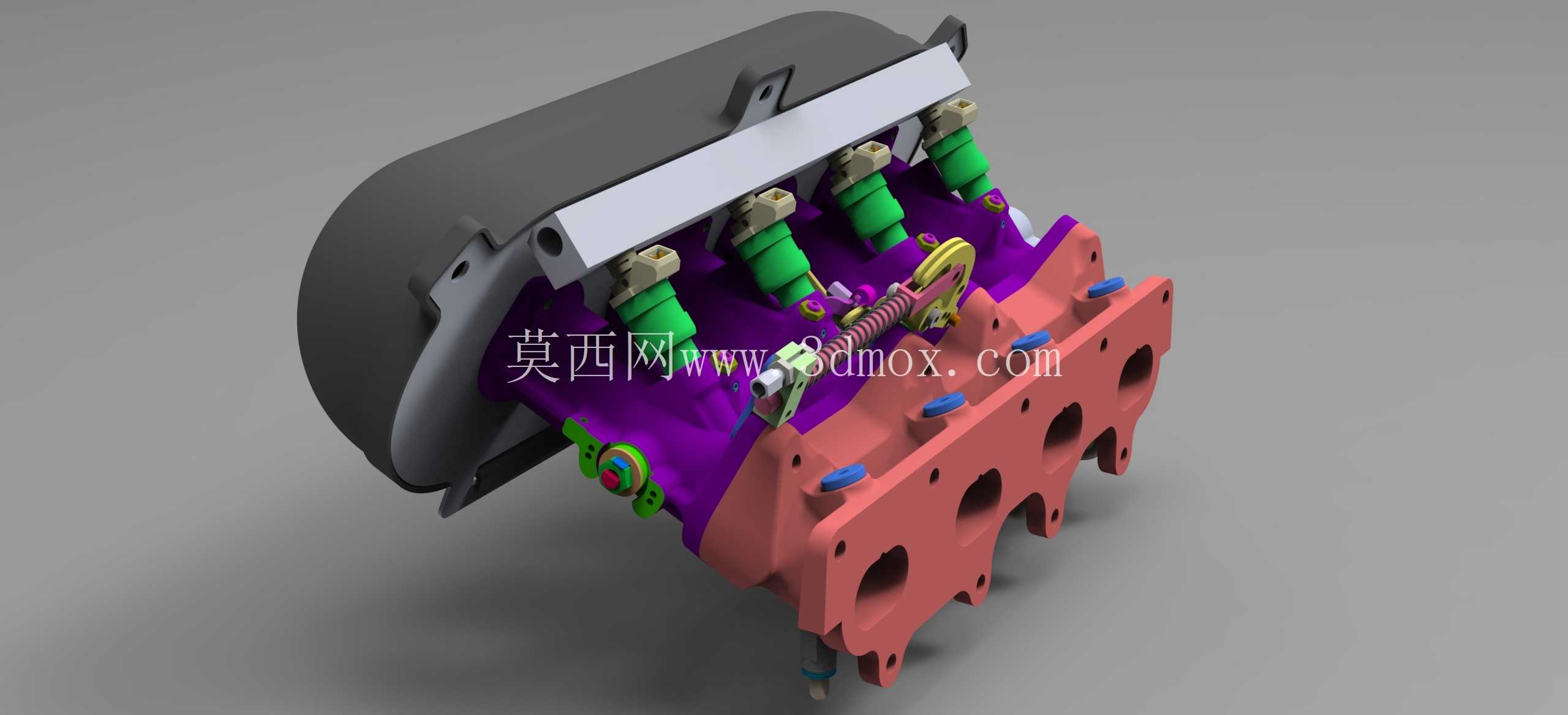

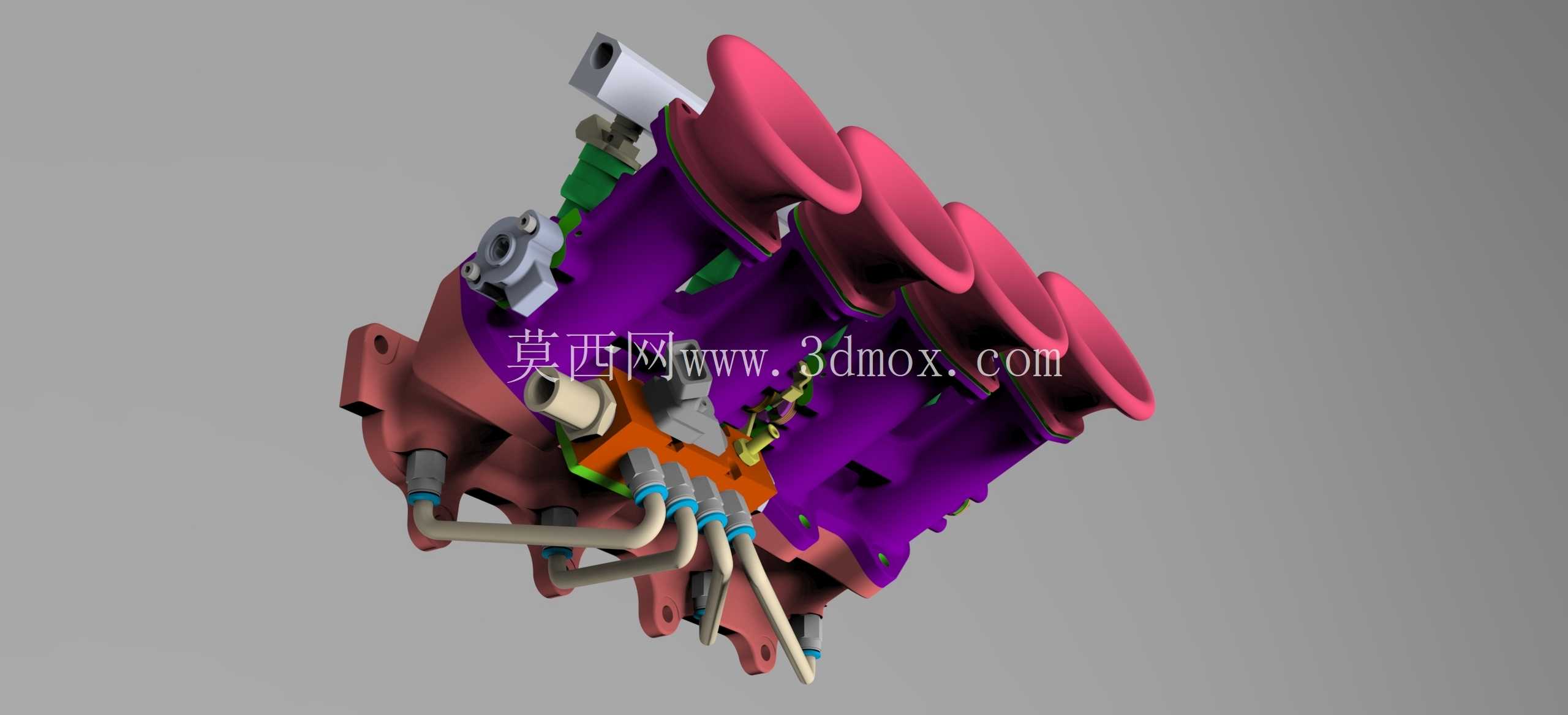

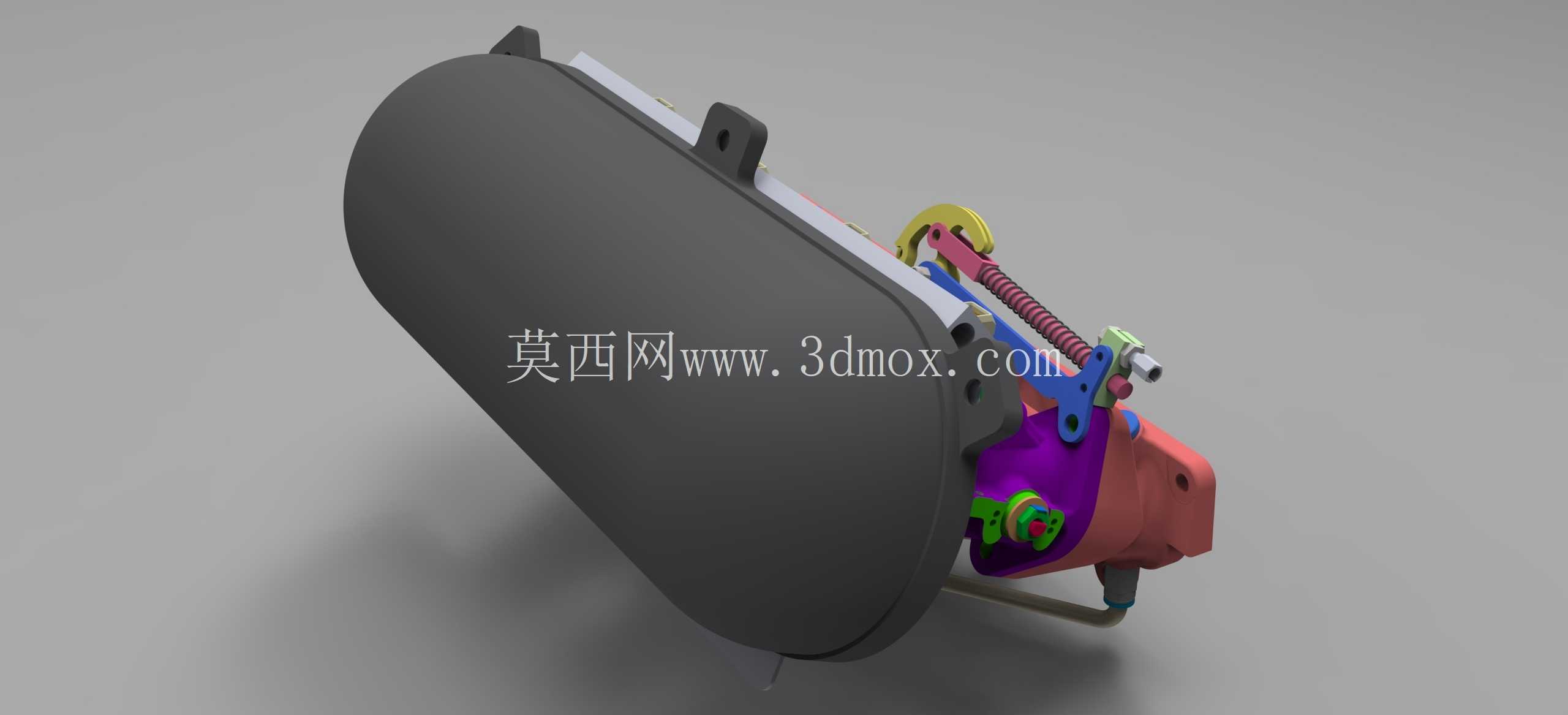

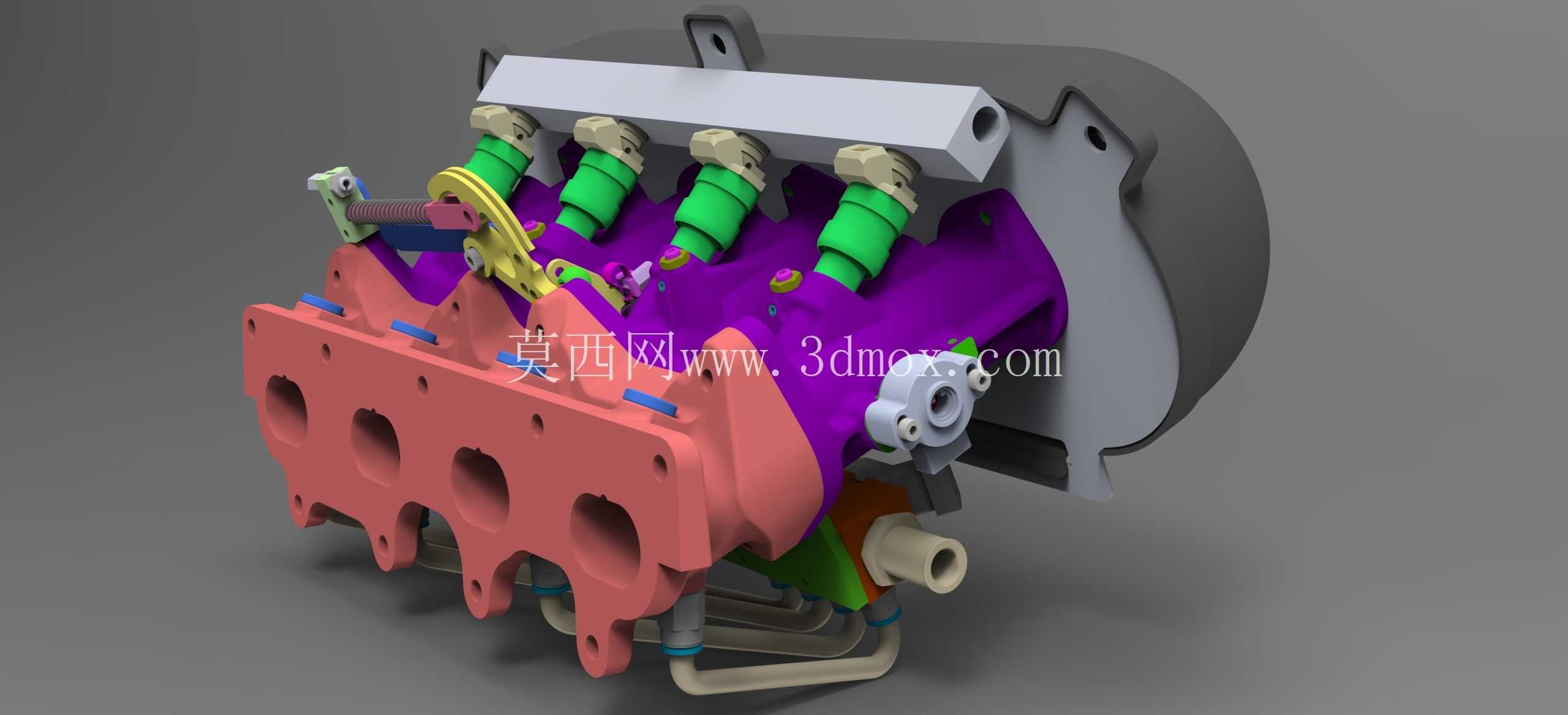

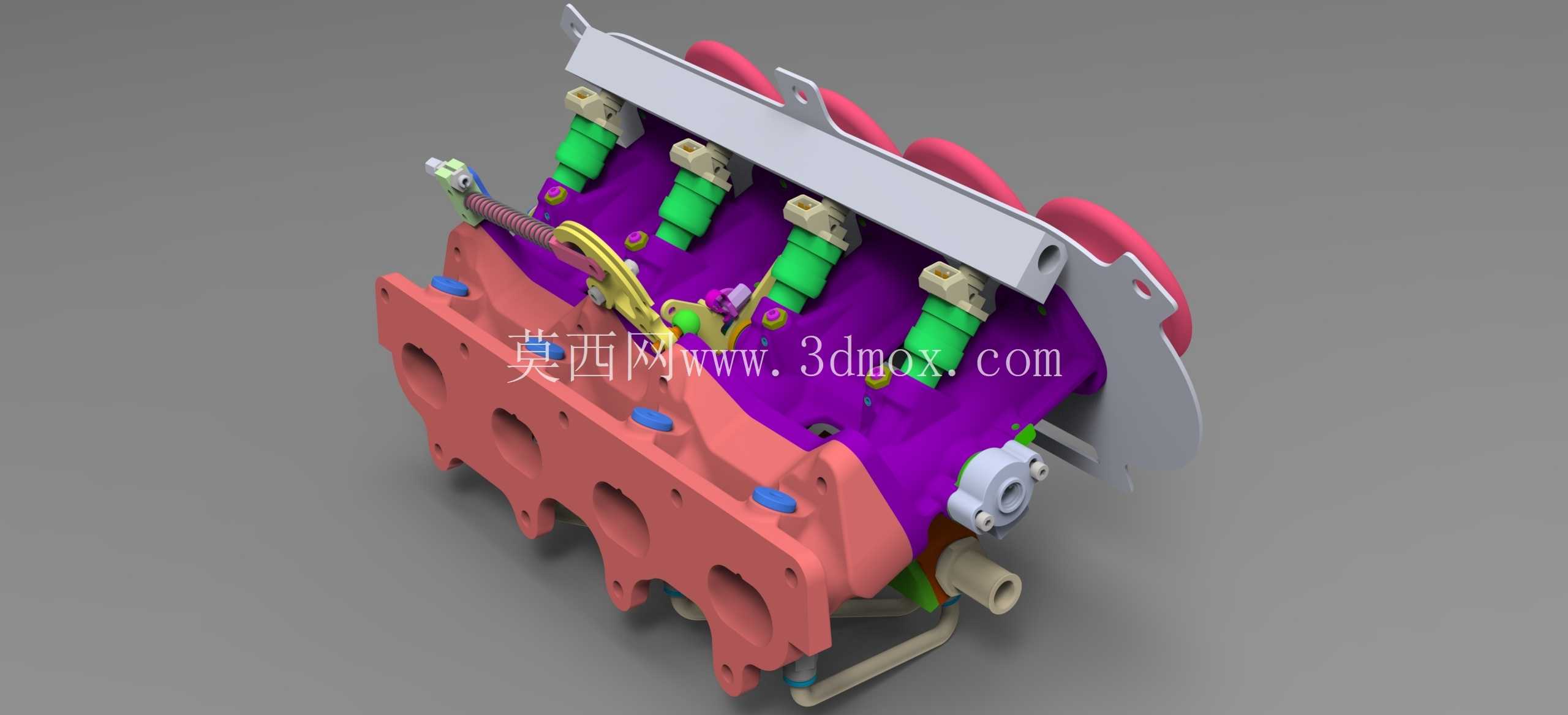

从功能特性来看，该结构覆盖了发动机配气系统的核心执行部件：紫色部分为缸盖本体，内部集成了进排气道、冷却水套、润滑油道，是整个总成的基体；绿色部件为气门弹簧上座与气门导管组件，配合缸盖内部的进排气门，实现气缸进排气过程的定时开闭；粉色带齿的传动部件为凸轮轴驱动段，与曲轴正时机构联动，精确控制每个气缸的进排气门开启升程与正时相位，保证进气充分、排气彻底；侧面的黄色扇形部件为节气门或者可变气门正时的执行端，根据发动机不同工况的负荷需求调整进气量或者配气相位，优化动力输出与燃油经济性。

设计思路上，这套结构充分考虑了压铸生产的工艺可行性：缸盖本体的壁厚尽量保持均匀，避免局部过厚产生压铸缩孔缺陷，所有加强筋的走向都兼顾了结构刚度与金属液充型流向，进排气道的曲面过渡平滑，既保证气流阻力最小，也避免压铸时出现尖角粘模问题。配气机构的各个部件都采用模块化设计，气门组件、凸轮轴支撑座都可以单独拆装，后期维修时不需要整体更换缸盖，降低了售后维护成本。安装边界方面，总成上部的金属盖板为气门室盖安装基准面，平面度要求控制在0.05mm以内，防止机油渗漏；侧面的凸台用于安装进气歧管、正时罩盖以及各类传感器，所有安装孔的位置度公差都控制在±0.1mm范围内，保证外围附件装配时不会出现干涉。

在实际工程应用中，这类结构的三维数模可以直接用于压铸模具的分模设计，提前预判抽芯位置、顶杆排布是否合理，减少模具试模次数；也可以用于教学演示，让初学者直观理解四冲程发动机配气机构的运动逻辑，明白凸轮轴转动如何带动气门往复运动，以及各个部件之间的装配关系。结构中不同颜色的部件区分了不同的材质与加工要求：缸盖本体采用铝合金压铸成型后做时效处理，消除内应力；凸轮轴采用合金钢锻造后经表面淬火处理，保证凸轮型面的耐磨性；气门弹簧采用优质弹簧钢绕制，经过喷丸处理提升疲劳强度，满足发动机高转速下的往复运动要求。整个总成的外部轮廓没有突兀的突出结构，所有边角都做了铸造圆角处理，既避免应力集中，也符合整车机舱的布置要求，不会和周边的冷却管路、线束、进气管路产生装配干涉。
