捷豹V12发动机歧管总成结构设计

　　这套歧管总成对应V型12缸动力单元的进排气配气端布局，从结构拆分来看，左右两列歧管分别对应V型夹角两侧的6个气缸接口，每侧歧管的气道走向都做了等长化处理，避免各缸进气行程出现压差不均的问题。在实车装配场景中，这类歧管属于发动机进气系统的核心导流部件，上端对接空气稳压腔，下端通过法兰接口与缸盖进气道紧密贴合，侧面预留的燃油导轨安装位可直接适配多点电喷系统的喷油器固定需求，不需要额外做安装支架的改制。

　　从设计溯源来看，这套结构参考了早期Lister赛事化改装的歧管布局逻辑，没有采用民用车型常见的塑料谐振腔结构，整体气道的弯折弧度做了平滑过渡处理，减少气流在弯折处的紊流损失，每一个气道的出口法兰都做了定位凸台设计，装配时可直接嵌入缸盖进气道的定位槽，避免密封垫错位导致的漏气问题。安装边界方面，整套歧管总成的横向宽度适配V12发动机60度夹角的缸体间距，下端法兰的螺栓孔位完全对应捷豹XJS车型原配V12缸盖的安装孔坐标，不需要对缸盖做二次加工即可完成装配，上端的稳压腔接口预留了标准的节气门安装法兰，可适配不同口径的机械式或电子节气门，满足原厂复原或赛事改装的不同需求。

　　气道内壁的设计上，没有刻意追求大流量的大口径设计，而是在保证低转速进气流速的前提下逐步扩大高转速区间的气道截面积，兼顾日常行驶的低扭输出与高转速区间的进气效率，两侧的燃油导轨安装座与歧管本体做了一体化的加强筋设计，避免发动机长期振动导致的导轨固定点开裂。在实际维修替换场景中，这套歧管的分体式结构可单独更换单侧的气道组件，不需要整体拆卸整套进气系统，降低后期维护的拆装工作量，每个气道接口的密封面都做了平面度公差控制，装配时只要按照标准扭矩拧紧固定螺栓，即可保证密封可靠性，不需要额外涂抹密封胶。

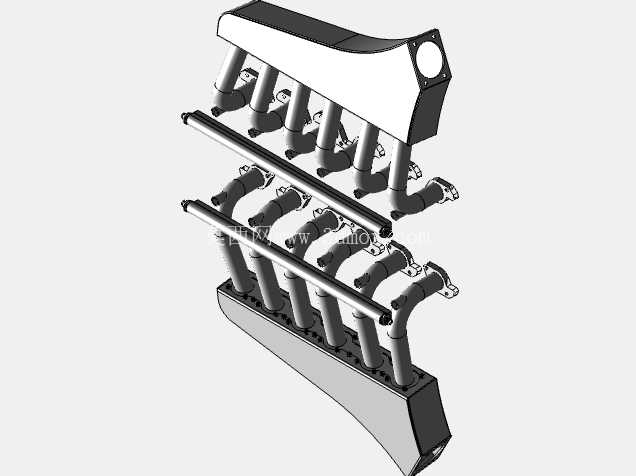

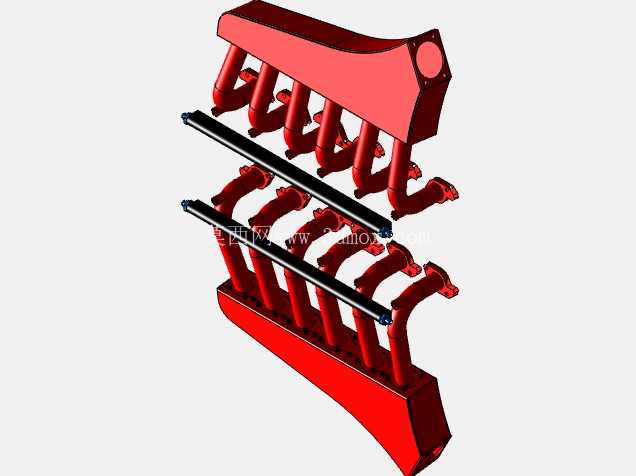

　　从建模逻辑来看，整套模型的装配关系完全还原实车的装配顺序，稳压腔、气道分支、安装法兰、燃油导轨固定位都做了独立的特征建模，可直接导出用于铸造模具的开模参考，也可用于改装场景下的气道流体仿真分析，模型中所有的安装孔位、定位凸台、避让槽都做了1:1的尺寸还原，没有做简化处理，可直接用于3D打印样件的装配验证。针对V12发动机的振动特性，歧管本体的壁厚做了差异化设计，靠近缸盖的法兰端壁厚更大，远离安装点的稳压腔区域适当减薄，在保证结构强度的前提下控制整体重量，避免发动机高转速运行时歧管出现共振异响。气道的分支角度经过反复调整，保证每个气缸的进气路径长度差控制在工程允许的范围内，避免各缸进气量偏差导致的怠速抖动、动力输出不平顺问题，侧面的附件安装位预留了传感器安装孔，可适配进气温度、压力传感器的安装需求，满足不同电喷系统的改装要求。
