摩托车启动用铅酸蓄电池结构设计

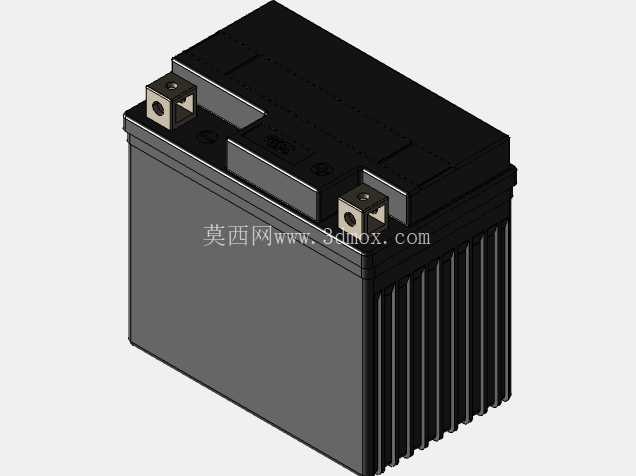

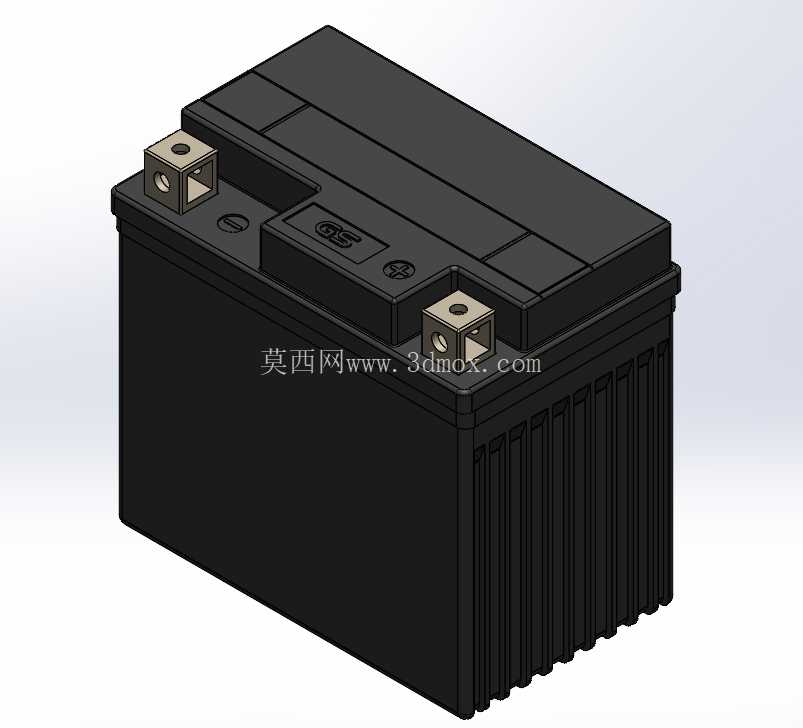

　　这款启动型铅酸蓄电池的三维结构，是针对小排量跨骑、踏板摩托车以及小型 ATV 全地形车的启动供电需求开发的，日常使用场景覆盖低温冷启动、车载低压电器持续供电、车辆静置状态下的微量负载供电等工况。从结构设计逻辑来看，整体采用长方体槽型壳体布局，壳体侧壁设置的竖向加强筋并非装饰结构，一方面是提升槽体的抗形变能力，电池在灌酸、充放电过程中内部会产生一定气压变化，加强筋可避免槽体鼓胀变形，另一方面也能增加壳体散热面积，大电流放电时的热量可通过筋条更快传导到外部环境，降低极群过热的风险。

　　顶部的两个内嵌式接线端子采用铜质嵌件外包覆耐酸ABS的结构，端子的安装孔位尺寸、中心距严格匹配主流小型摩托车的电池仓接线布局，端子端面高出顶面的高度经过反复校核，既保证接线鼻能完全贴合压紧，又不会因为突出过高导致装车时与座桶底部的塑料件发生干涉。电池上盖的槽型结构设计兼顾了注酸、排气与密封需求，上盖与壳体的接缝处采用超声波焊接的密封结构，建模时特意保留了焊接筋的配合公差，避免后期生产时出现渗酸漏液的问题。

　　从安装边界来看，这款电池的外形长宽高尺寸适配市面上绝大多数12V7Ah容量规格的摩托车电池安装位，底部的平整结构可以直接放入电池仓，不需要额外加装适配垫块，壳体侧面的预留卡位可以配合车辆原厂的电池压条完成固定，避免车辆行驶过程中颠簸导致电池移位、接线松脱。设计过程中特意校核了极群的排布空间，每个单格的极群装配间隙控制在合理范围，既保证极群不会在槽体内晃动，又预留了足够的电解液存储空间，延长电池的循环使用寿命。端子的极性排布采用常规的左负右正布局，符合多数车型的接线走向，避免用户装车时出现极性接反的问题。上盖表面的标识区域做了微凹设计，后期粘贴参数标识时不会因为摩擦导致标识脱落，同时微凹结构也能避免积水长时间浸泡标识区域。

　　从功能特性来看，这款电池的大电流放电性能是设计核心，建模时对内部汇流排的过流截面积做了优化，保证启动瞬间的大电流输出时压降控制在合理范围，低温环境下也能提供足够的启动功率。壳体选用的耐酸ABS材料参数在建模时同步做了匹配，材料的抗冲击性能、耐低温性能都能适应户外车辆的使用环境，即使在零下十几度的环境下，壳体也不会因为磕碰出现脆裂。排气阀的位置设置在上盖的侧部，避免排气时排出的酸雾直接腐蚀接线端子，同时排气阀的开启压力经过校准，内部气压超过阈值时自动开启排气，气压回落之后自动密封，防止外部空气进入电池内部加速极板氧化。在建模过程中，所有配合面的公差都按照注塑件的生产要求做了预留，壳体与上盖的焊接筋配合间隙、端子嵌件与上盖的注塑包胶间隙都控制在注塑工艺可实现的范围内，不会出现结构设计好看但无法量产的问题。对于做摩托车改装、整车电气系统设计的工程师来说，这个模型可以直接导入装配环境，用来校核电池仓的空间尺寸、接线走向，也可以用来做电池固定支架的结构设计参考，不需要再反复测量实物尺寸，能大幅缩短设计阶段的校核时间。
