可拆式大容量锂离子储能电池结构设计

这款可拆式锂离子电池的结构设计，首先要匹配轻型电动两轮车、小型储能备电场景的实际使用需求，这类场景下用户往往需要自行完成电池拆装、更换，不需要专业工具就能完成电池的取放与装回，因此整体结构做了快拆适配的设计考量。从实际使用场景来看，这类电池常配套在短途代步电动车、户外便携储能电源、小型工业巡检设备的供电单元上，日常使用中会面临频繁插拔、轻微磕碰、户外温变等工况，因此外壳结构的强度设计、接插部位的对位精度是建模时优先考量的点。

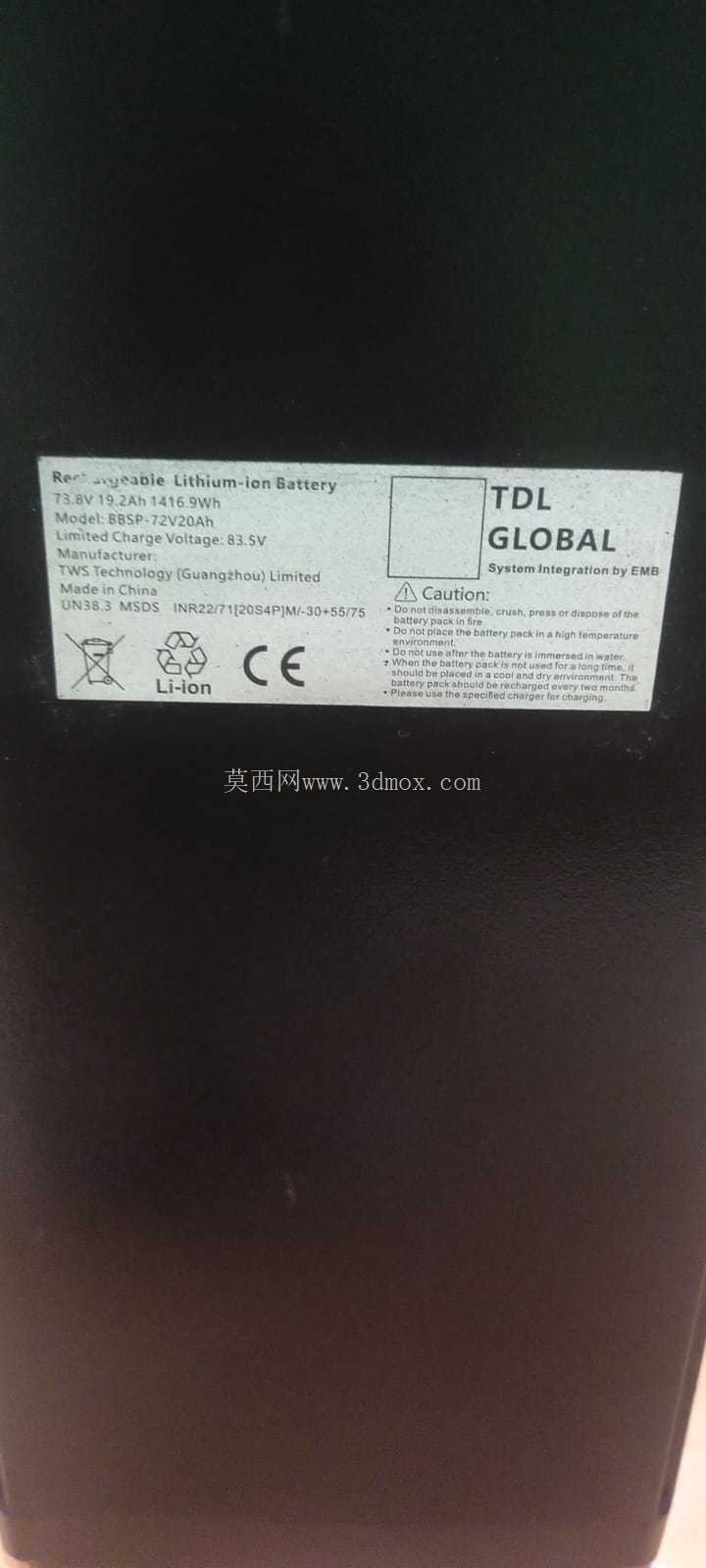

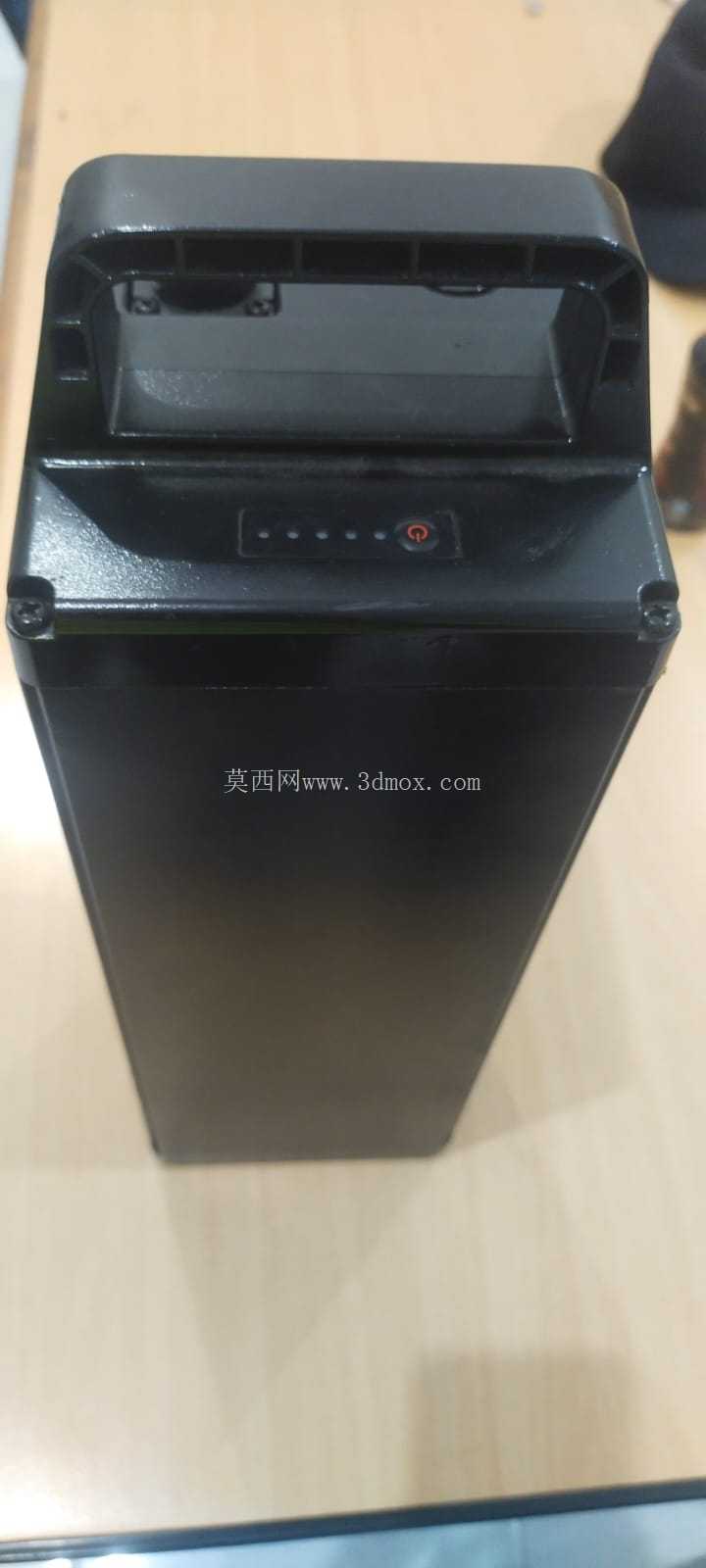

从功能特性来看，该电池额定电压73.8V，实际可用容量19.2Ah，总储能量能达到1416.9Wh，限制充电电压设置在83.5V，这个参数区间刚好覆盖轻型电摩、低速作业车辆的日常续航需求，同时可拆式的结构设计，允许用户在电池电量耗尽后快速替换满电电池，不需要等待整车充电，大幅提升设备的连续使用效率。外壳顶部设置了电量显示与状态提示按键，用户不需要额外接检测设备，按下按键就能直观查看剩余电量，顶部的提手结构做了内凹式一体化设计，和上壳一体成型，既不会额外增加整体外形尺寸，也能保证提拿时的受力强度，避免长期提拎出现结构断裂。

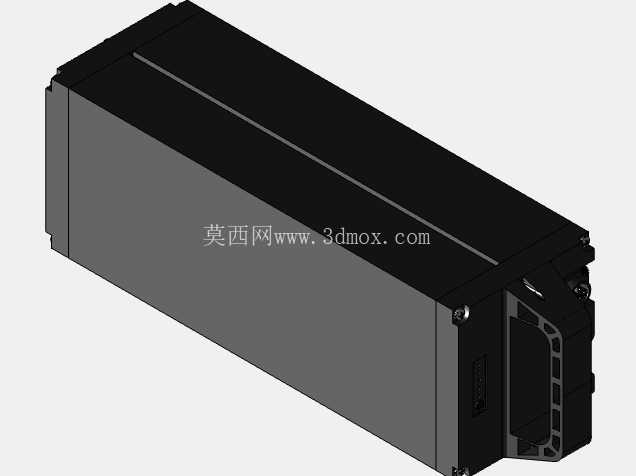

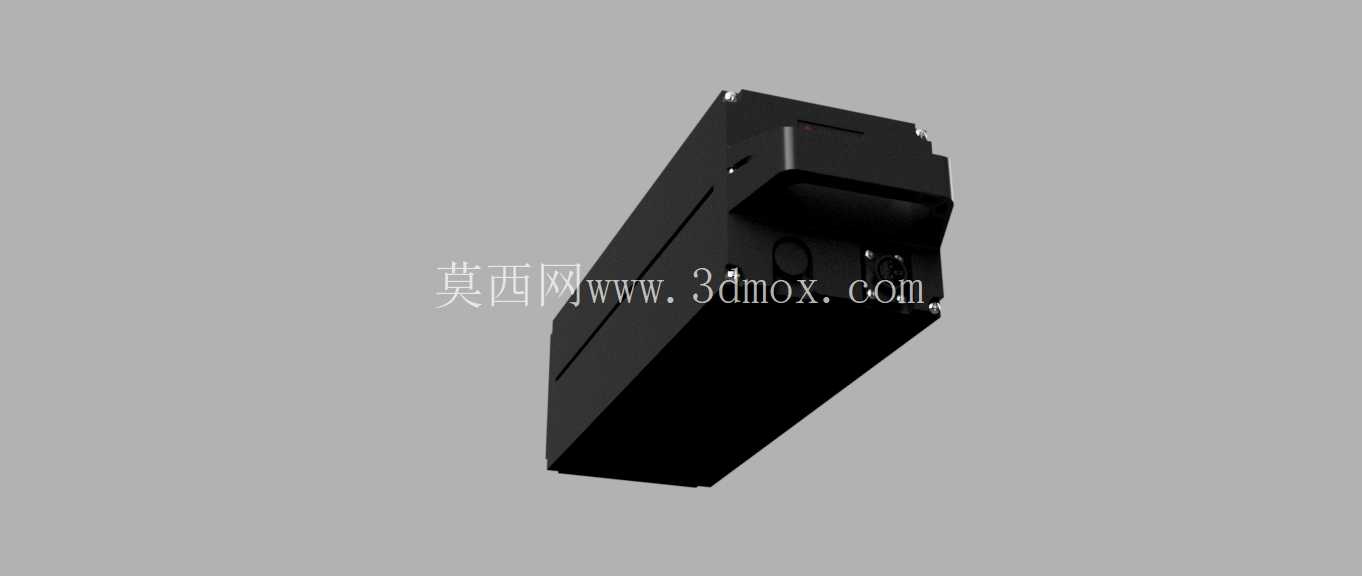

设计思路上，整个电池采用上下壳扣合加侧边锁止的结构，不需要额外打过多固定螺丝，拆解维护时只需要拨开侧边的锁止卡扣就能分开上下壳体，内部的电芯模组、BMS保护板、接线端子都做了独立的固定槽位，装配时不需要额外做定位调整，能有效提升产线装配效率。外壳表面做了细微的磨砂纹理处理，既可以提升握持时的摩擦力，避免提拿时打滑脱手，也能减少日常使用中划痕的产生，长期使用也能保持外观完整性。接插部位设置在电池的上端面，做了内凹式的防护设计，即使电池放置在地面有少量积水，也不会轻易渗入接插端子造成短路，端子周边做了导向筋设计，装回设备时不需要刻意对准，顺着导向筋就能滑入到位，避免硬插造成端子插针弯折损坏。

外形尺寸与安装边界方面，整体采用窄长型的立式结构，横截面尺寸刚好适配多数轻型电动车的电池仓预留空间，安装时不需要对原有设备的电池仓做额外切割改造，电池底部做了缓震胶垫的预留安装位，装到设备仓内后可以抵消行驶过程中的振动冲击，避免电芯长期受振动出现连接松动。壳体的壁厚经过受力仿真验证，在侧边承受100kg静压力的情况下不会出现明显形变，能够保护内部电芯不受挤压破损，边角位置都做了R角过渡处理，既可以避免拆装时边角划伤操作人员，也能减少磕碰时的应力集中，降低壳体开裂的概率。内部电芯模组的固定架做了镂空减重设计，在保证电芯固定强度的前提下尽可能降低整体自重，让用户提拿更换时更省力，BMS保护板的安装位置远离功率接线端子，避免大电流走线对信号采集造成干扰，同时预留了散热间隙，保证大电流充放电时产生的热量能顺着壳体间隙散出，不会出现局部热量堆积影响电池使用寿命。
